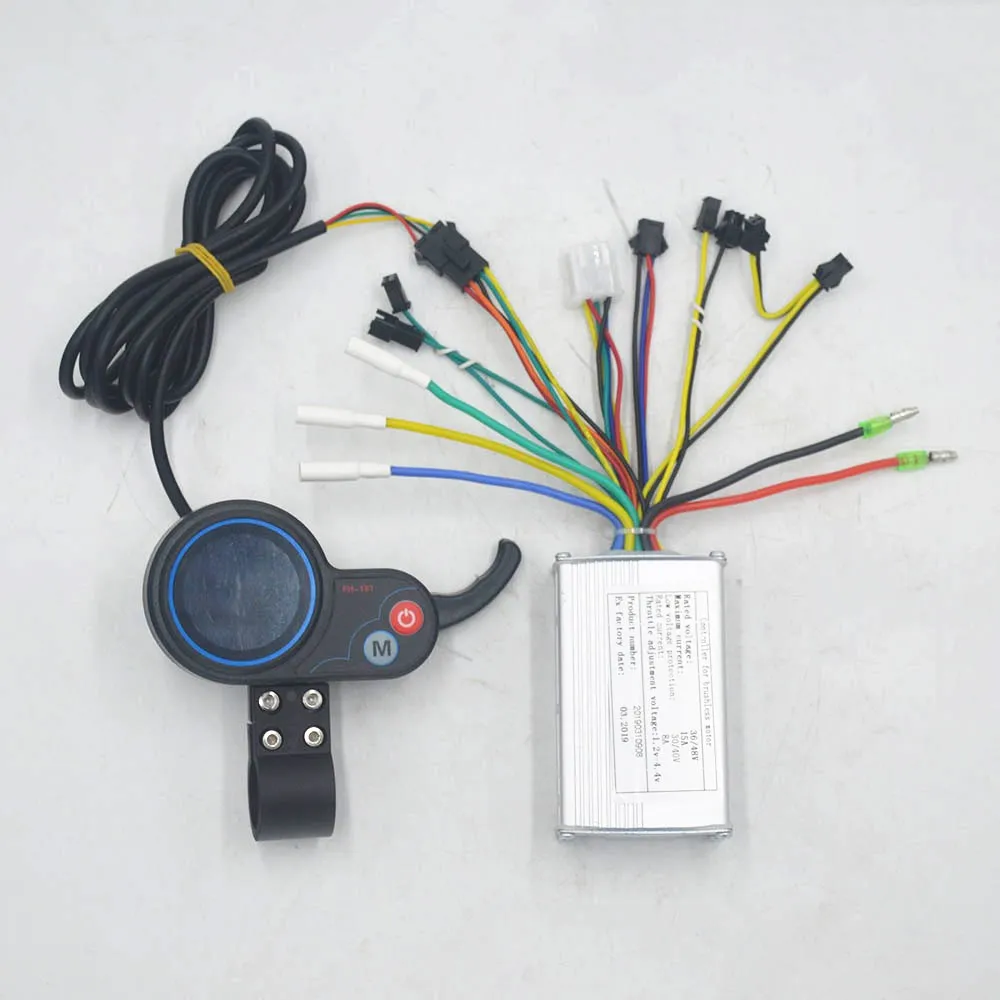

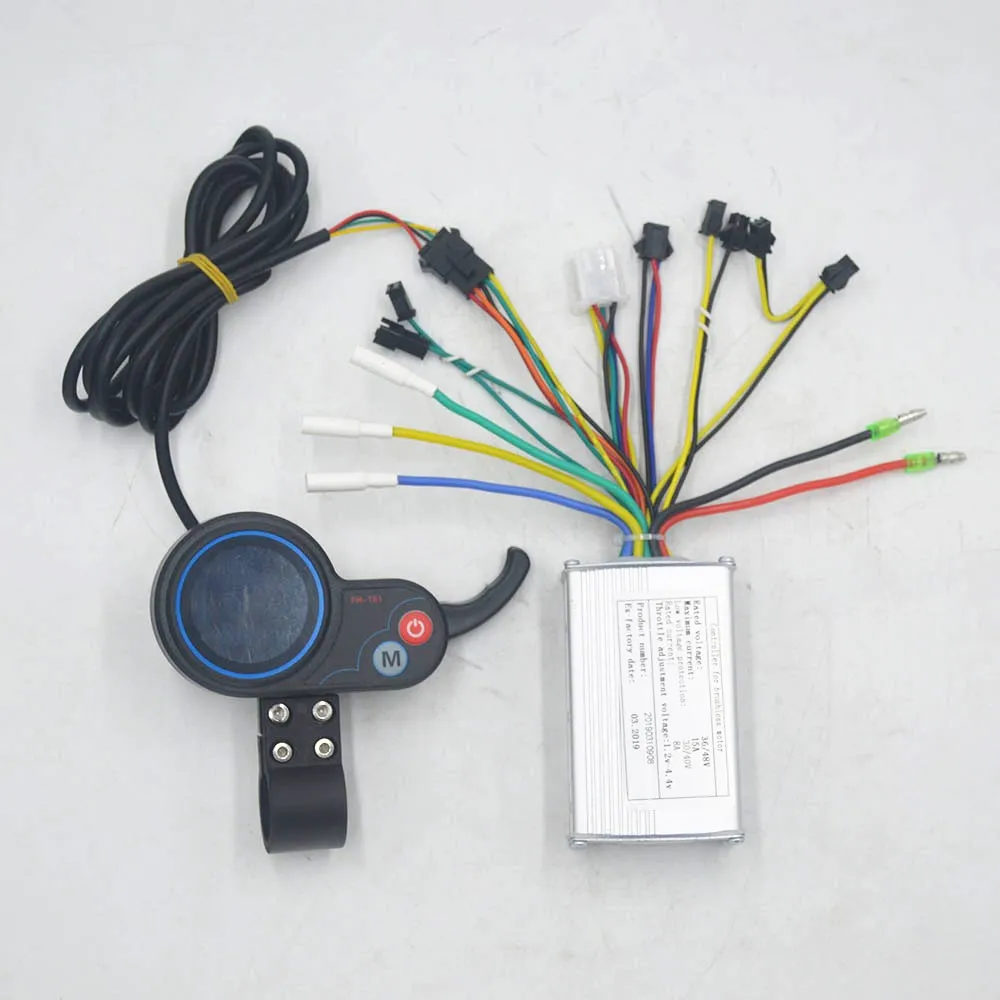

250W 350W 24V 36V 48V ebike Электрический контроллер для мотороллера с дроссельной заслонкой, ЖК-дисплеем, скорость для двигателя BLDCскутераэлектровелосипеда

、

Рабочее напряжение: 24 В/36 В/48 В (можно установить три напряжения)

、

1. Красная линия: положительный вход источника питания

2. Черная линия: отрицательный источник питания

3. Синяя линия: Электрический дверной замок контроллера

4. Зеленая линия: получение сообщений

5. Желтая линия: запуск связи

、

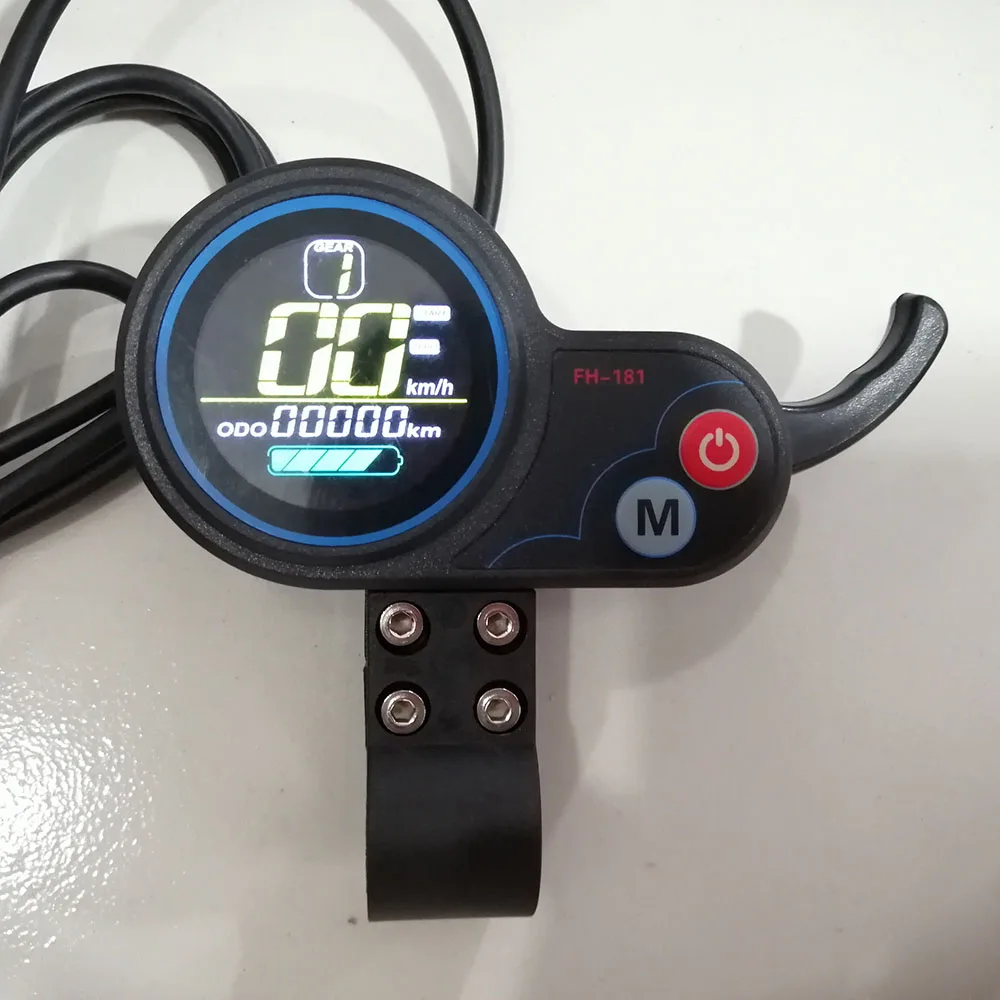

1. Отображение функции отображения скорости, индикатор питания, Подсказка о неисправности, индикация фары, индикация круиза, индикация шестерни, общий пробег, одиночный пробег, напряжение в реальном времени, рабочий ток, время работы, режим запуска, И т. Д.

2. Многофункциональная Область отображения

Общий пробег ODO, единичный пробег, напряжение в реальном времени, рабочий ток A, время работы, код неисправности E

3. Статус неисправности отображает область E, когда! Символ мигает, кратковременно нажмите кнопку ВКЛ/ВЫКЛ, чтобы настроить интерфейс дисплея на интерфейс E. Соответствующий номер под интерфейсом соответствует содержимому неисправности. Конкретное состояние заключается в следующем:

Ошибка 1: Сбой двигателя

Ошибка 2: ошибка поворота

ERRO 3: Сбой контроллера

ERRO 4: тормоз питания

Ошибка 5: защита от пониженного напряжения

Ошибка 6: Сбой связи, инструмент не получает выход контроллера

Ошибка 7: Сбой связи, контроллер не получает выход счетчика

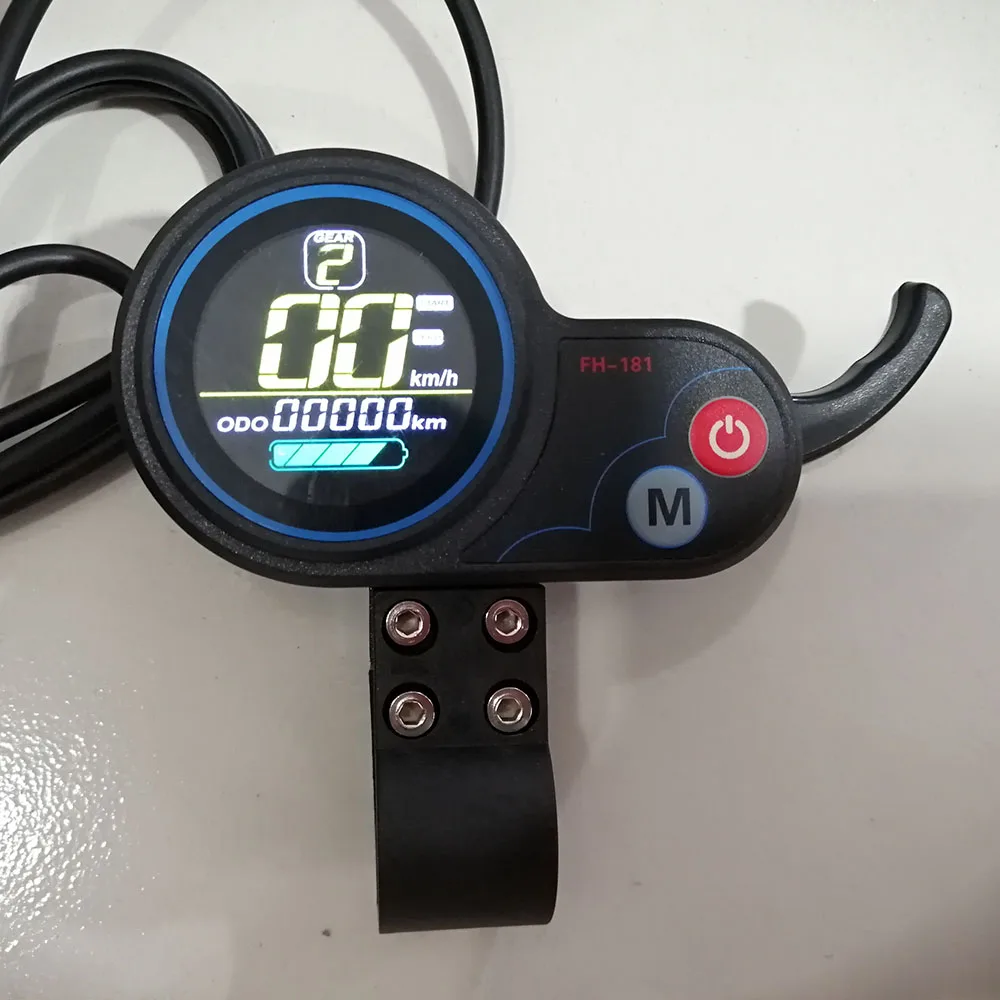

4. Короткое нажатие кнопки MODE, положение шестерни будет циклироваться, чем выше положение шестерни, тем быстрее скорость.

6. После работы двигателя Поддерживайте ручку управления скоростью в течение 5 секунд. Символ круиза загорается. После отключения ручки двигатель поддерживает первоначальную скорость. Тормозите или снова Наберите ручку управления скоростью и Верните ее в Круизное состояние.

7. Не-нулевой Пуск, не символ горит, нулевой Пуск, нулевой символ горит

8. Когда кабель для передачи данных подключен к USB-интерфейсу измерителя и извлекает из него более 100 мА, загорается значок USB. Если значок мигает, то нагрузка происходит при периодической зарядке или ток нагрузки превышает 500 мА. Интерфейс USB автоматически включает режим защиты.

9. Нажмите и удерживайте две кнопки одновременно, чтобы войти в настройки:

P03: уровень напряжения: 24 В, 36 В, 48 В

P06: Диаметр колеса: единица измерения, дюймы; Точность: 0,1;

P07: количество скоростных магнитов: диапазон: 1-100;

P09: нулевой запуск, установка запуска без нуля, 0: нулевой запуск; 1: ненулевой запуск;

P15: Настройка процента сигнала привода двигателя (для достижения функции ограничения скорости PO8) полная скорость установлена на 100

P16: счетчик в режиме реального времени функция круиза 1 имеет эту функцию 0 нет такой функции

P99: функция восстановления в один клик (нажмите кнопку MODE в течение 5-6 секунд в интерфейсе настройки параметров P99, чтобы восстановить все параметры до начальной настройки первой загрузки)

Одо: Одо очищен (в интерфейсе настройки параметров Одо нажмите кнопку MODE в течение короткого времени, а затем нажмите и удерживайте в течение 5 м-6 секунд до нуля цифры.)

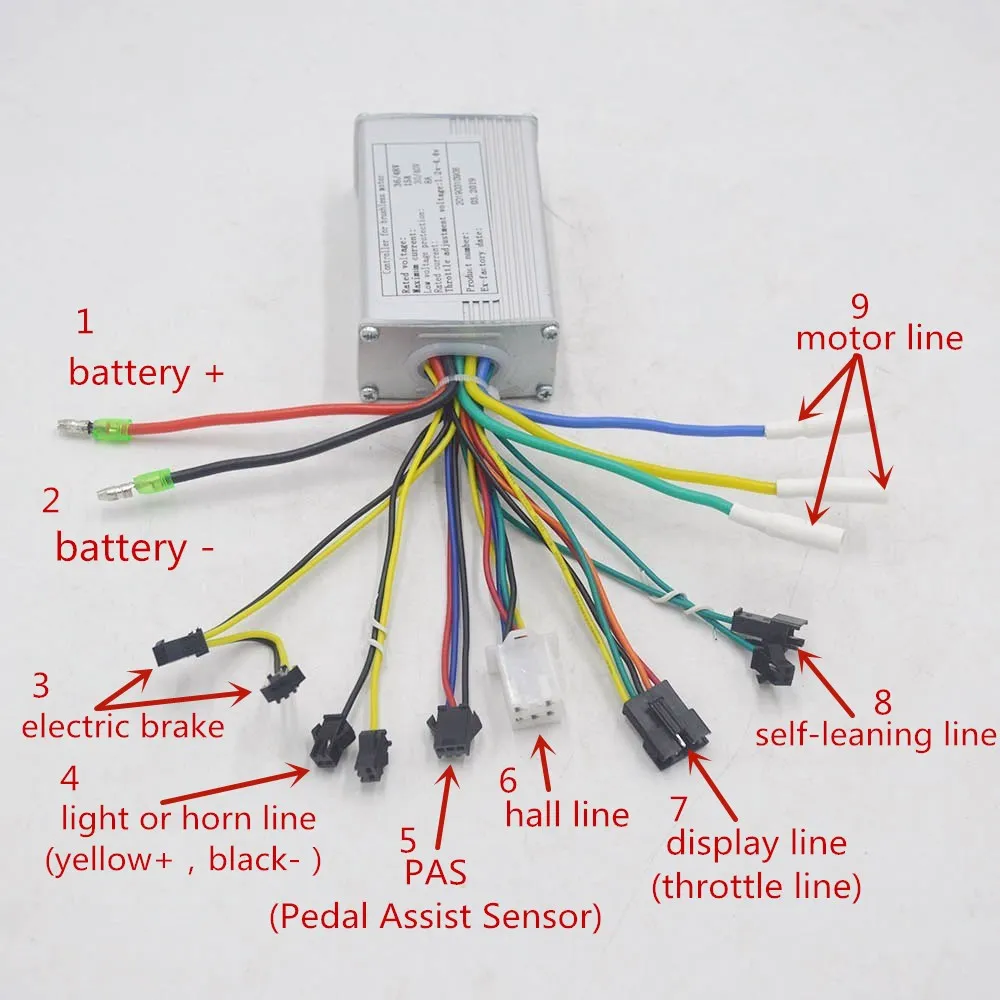

Батарея +

Аккумулятор ndash

Электрический тормоз

Световая или звуковая линия (желтый +, черный-)

PAS (датчик помощи педали)

Линия Холла

Линия дисплея (линия дроссельной заслонки)

Линия самообучения

Линия двигателя

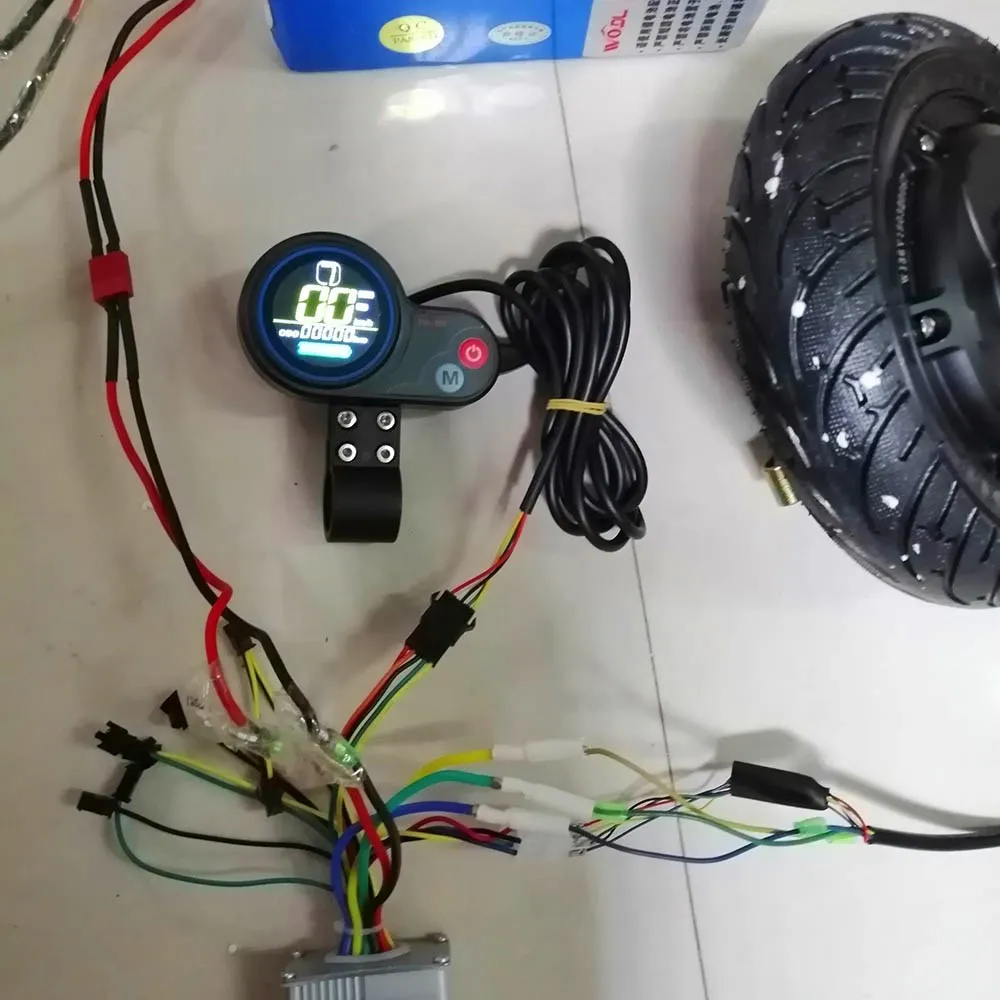

(1. Свяжитесь с линией двигателя

2. Свяжитесь с линией аккумулятора (красный: +, черный :-)

3. Свяжитесь с залом

4. Свяжитесь со строкой дисплея

5. Установите стыковку двух самообучающихся линий, включите источник питания электромобиля, поверните дроссель дисплея, двигатель будет двигаться вперед или назад.

(Разделите линию самообучения, когда может быть прямая передача.

Если обратная, отделите линию самообучения. Затем снова Подсоедините линию самообучения, разделите линию самообучения, когда может быть прямая передача.)

6. Другие функции можно подключить по мере необходимости.)
