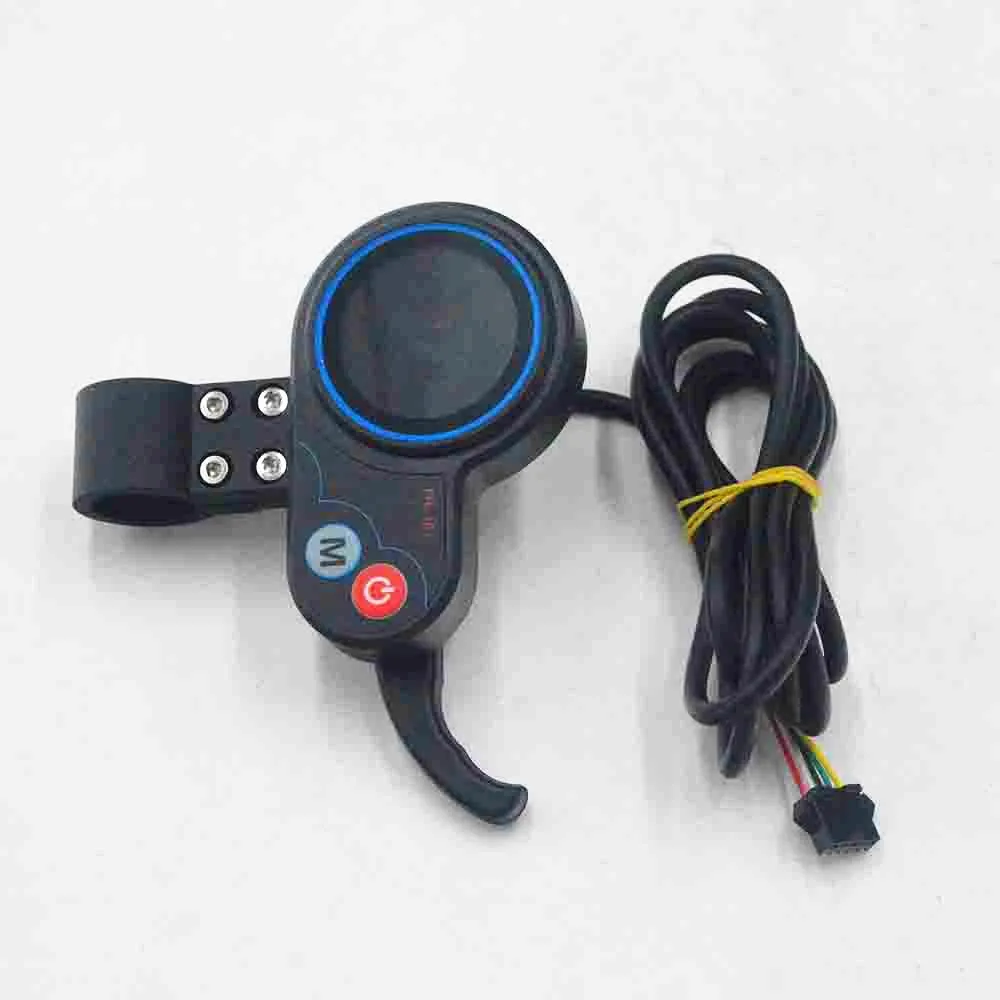

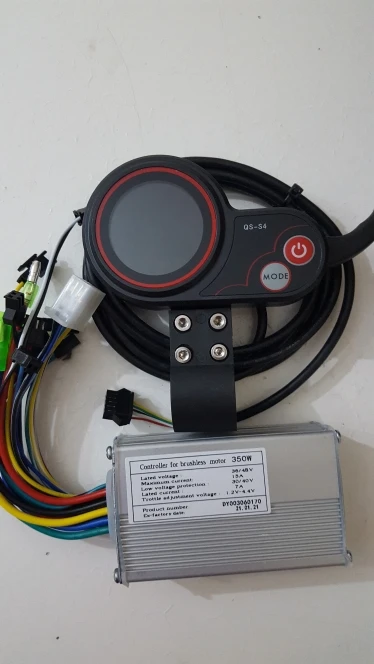

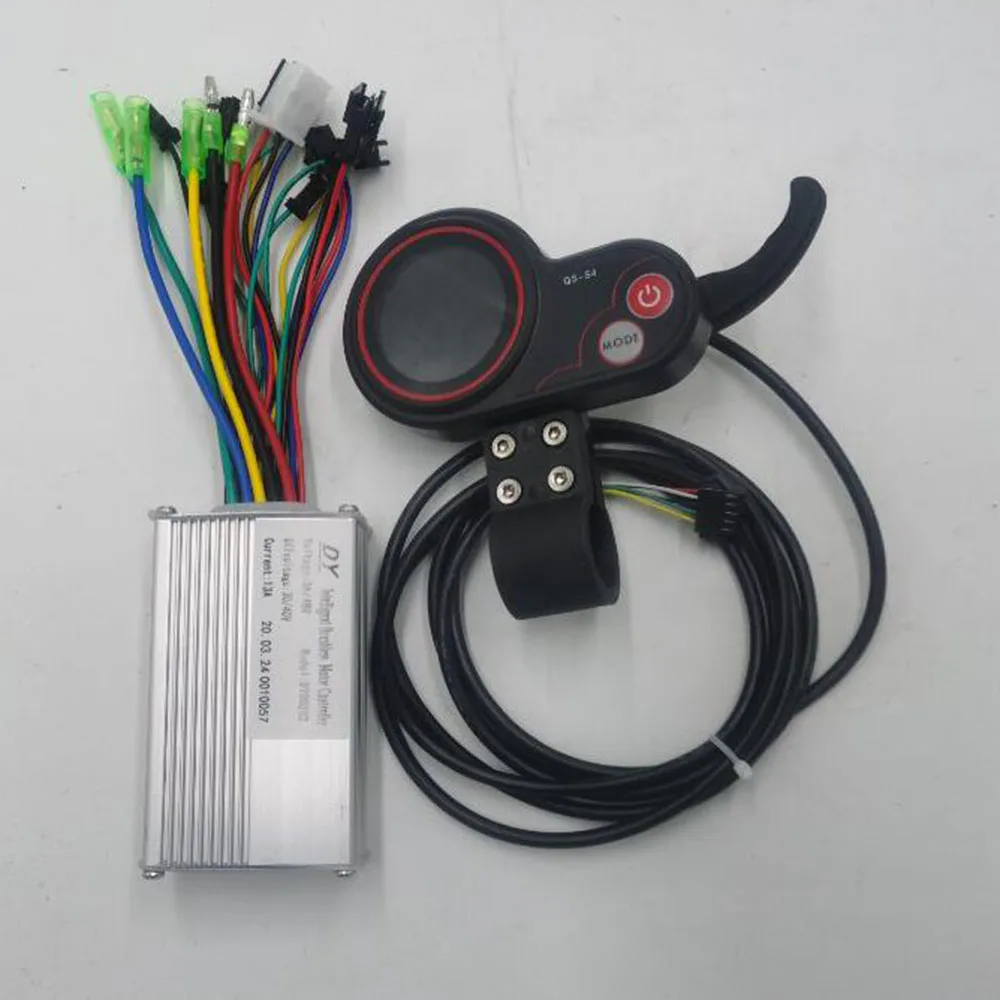

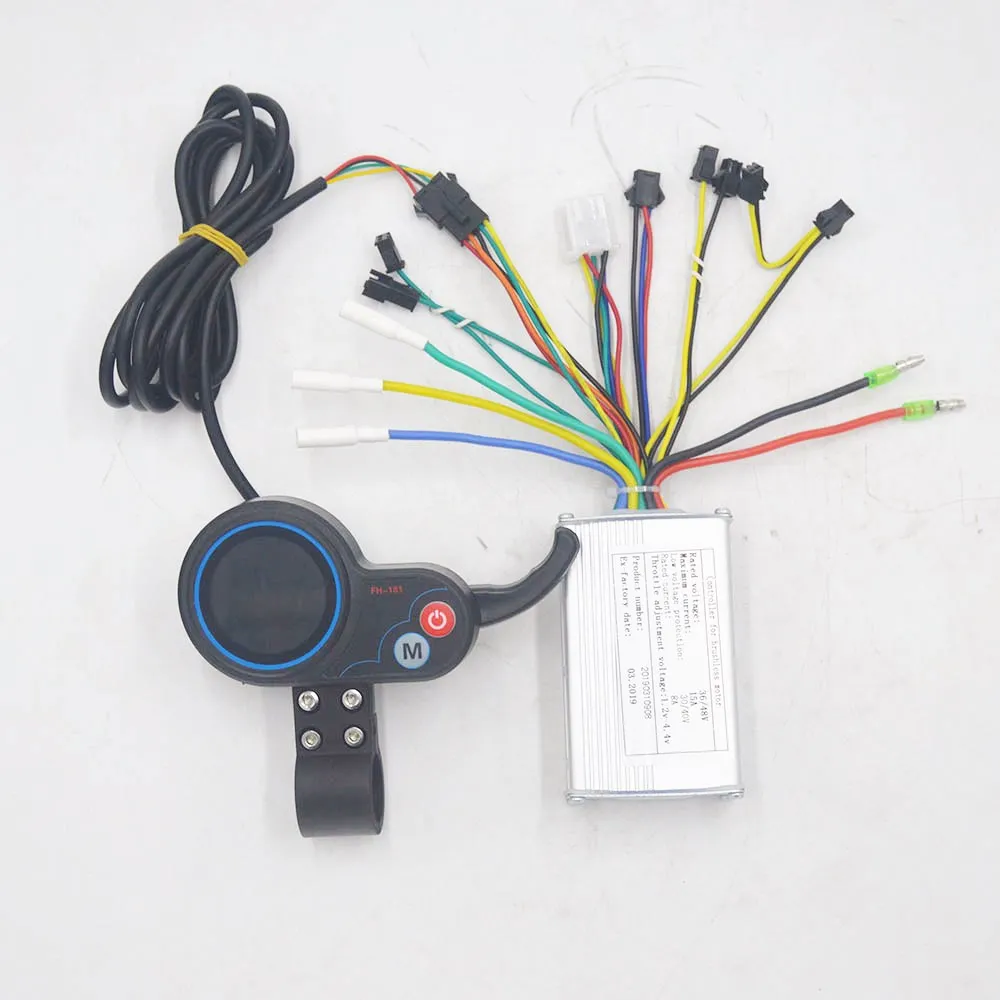

Контроллер для электровелосипеда, 36 В, 48 В, 250 Вт350 Вт, с ЖК-дисплеем

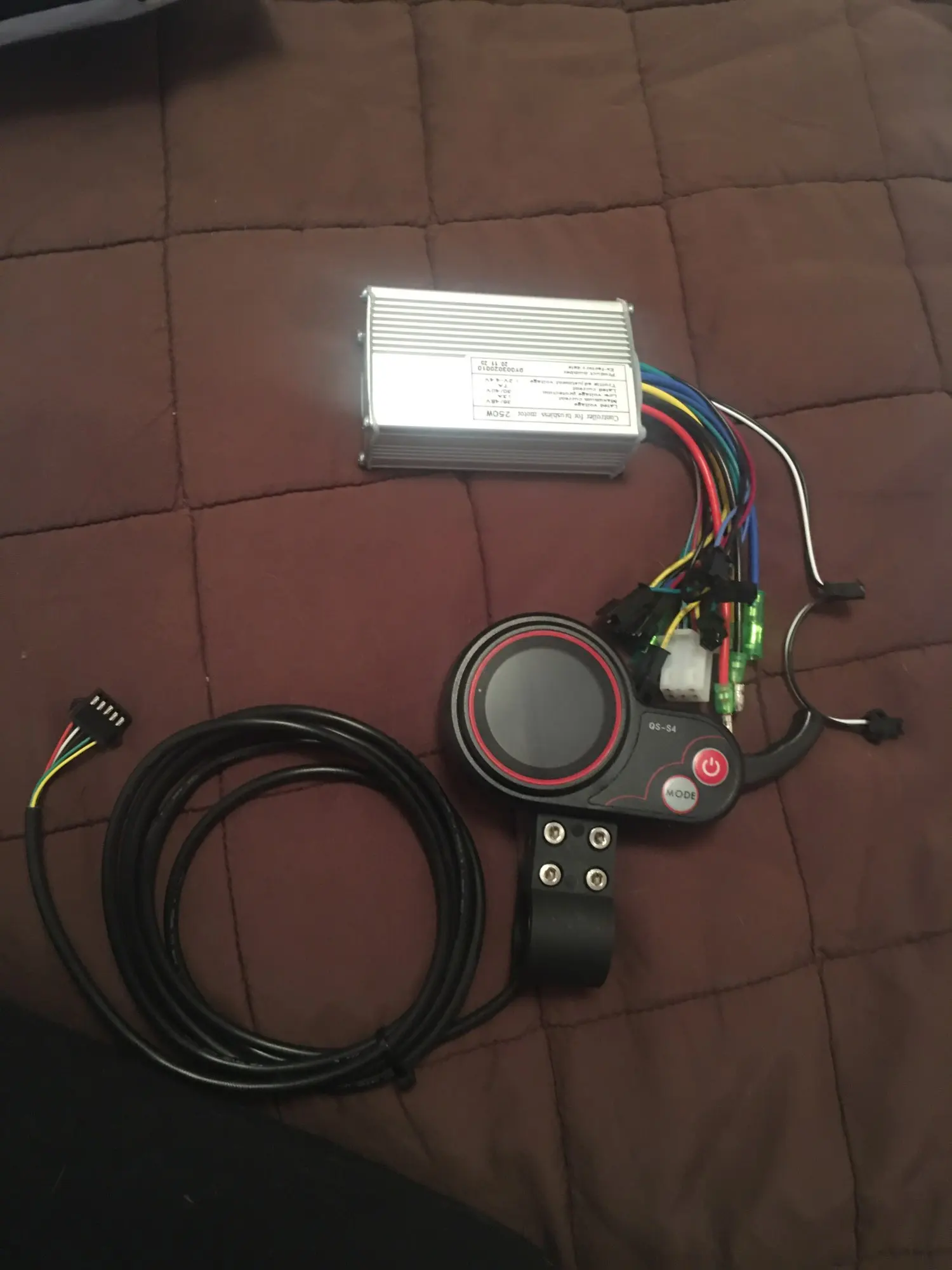

Комплект контроллера для электровелосипеда 250 Вт 350 Вт 36 В 48 В, режим постоянного тока, бесщеточный контроллер мотора с ЖК-дисплеем для электрического велосипеда

ЖК-дисплей имеет различные цвета, мы произвольно отправляем

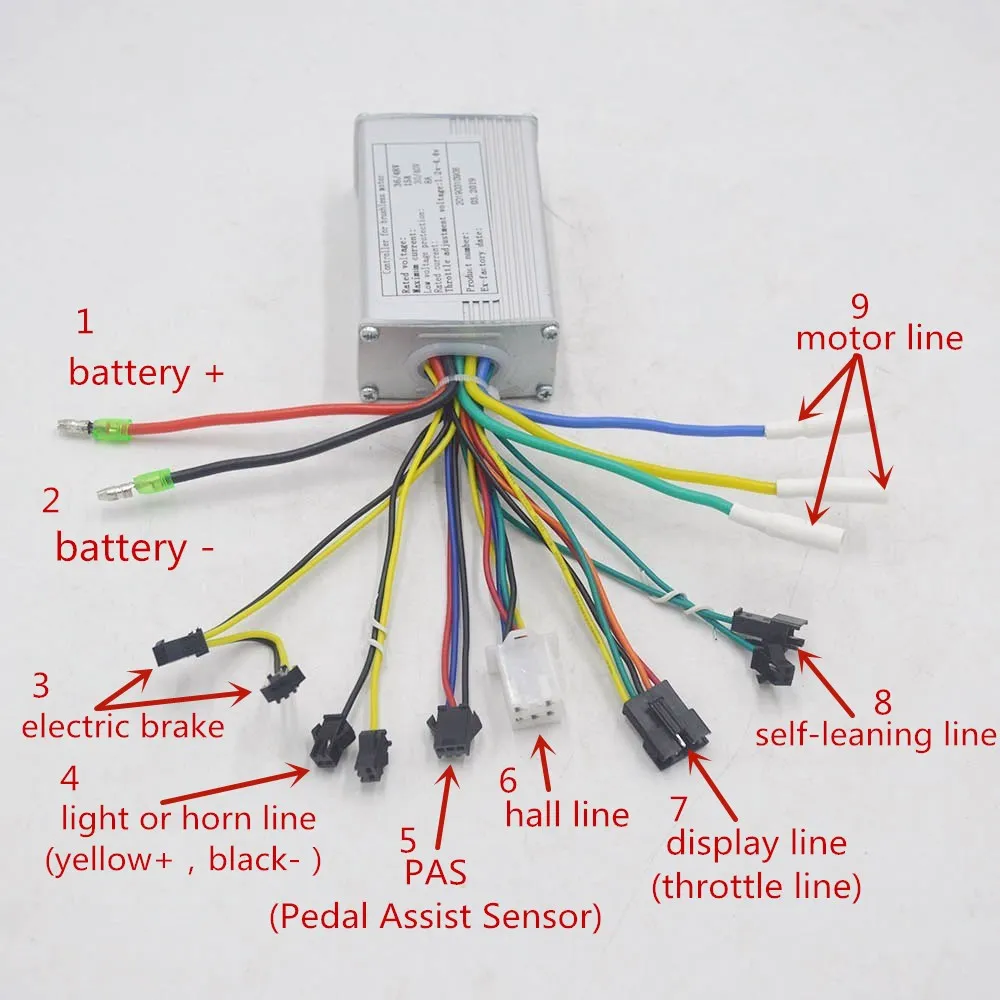

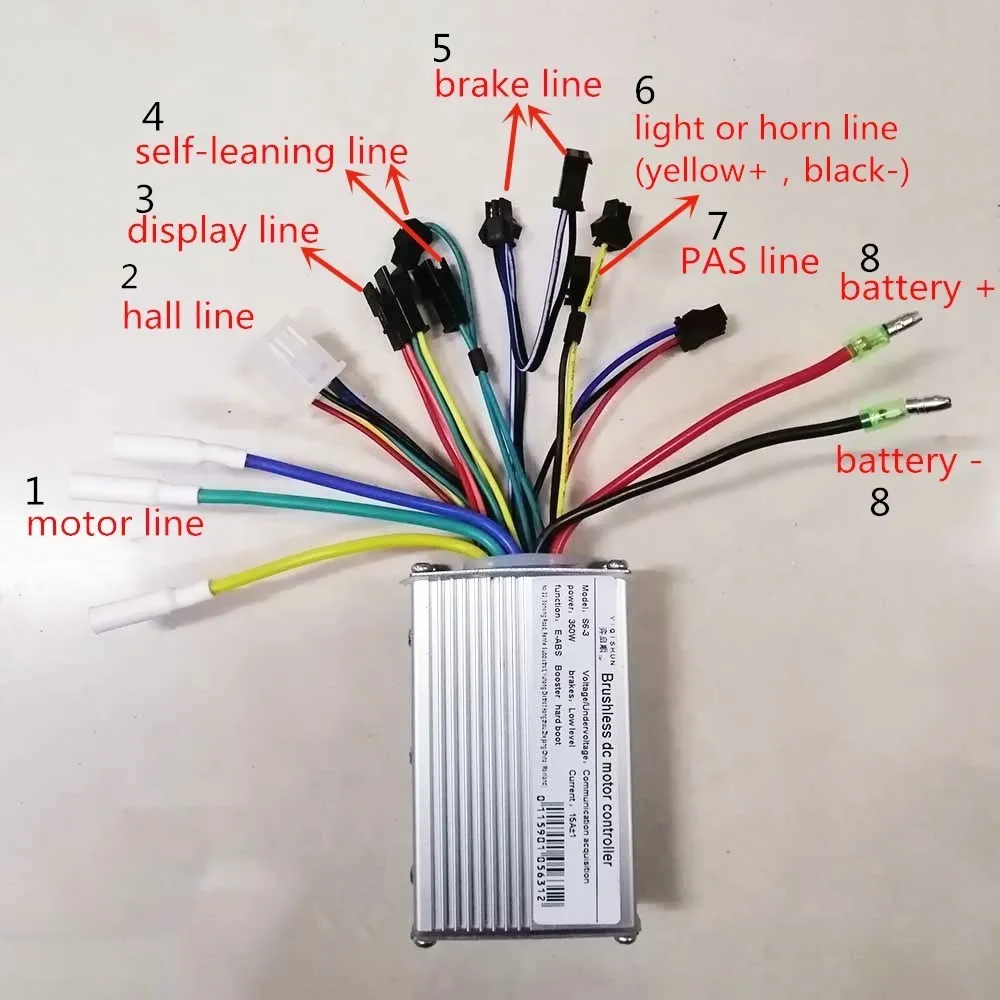

Информация о продукте:

1. Красная линия:Положительный вход источника питания

2. Белая линия:Электрический дверной замок контроллера

3. Черная линия:Отрицательный источник питания

4. Зеленая линия:Получение сообщения

5. Желтая линия:Запуск связи

一. Рабочее напряжение: 36 В/48 В постоянного тока Совместимо (покупатели могут установить самостоятельно в соответствии с их потребностями)

Особенности:

1. ДисплейФункция отображения скорости, индикатор заряда батареи, запрос неисправности, общий пробег, один пробег

2. Функции управления и настройки

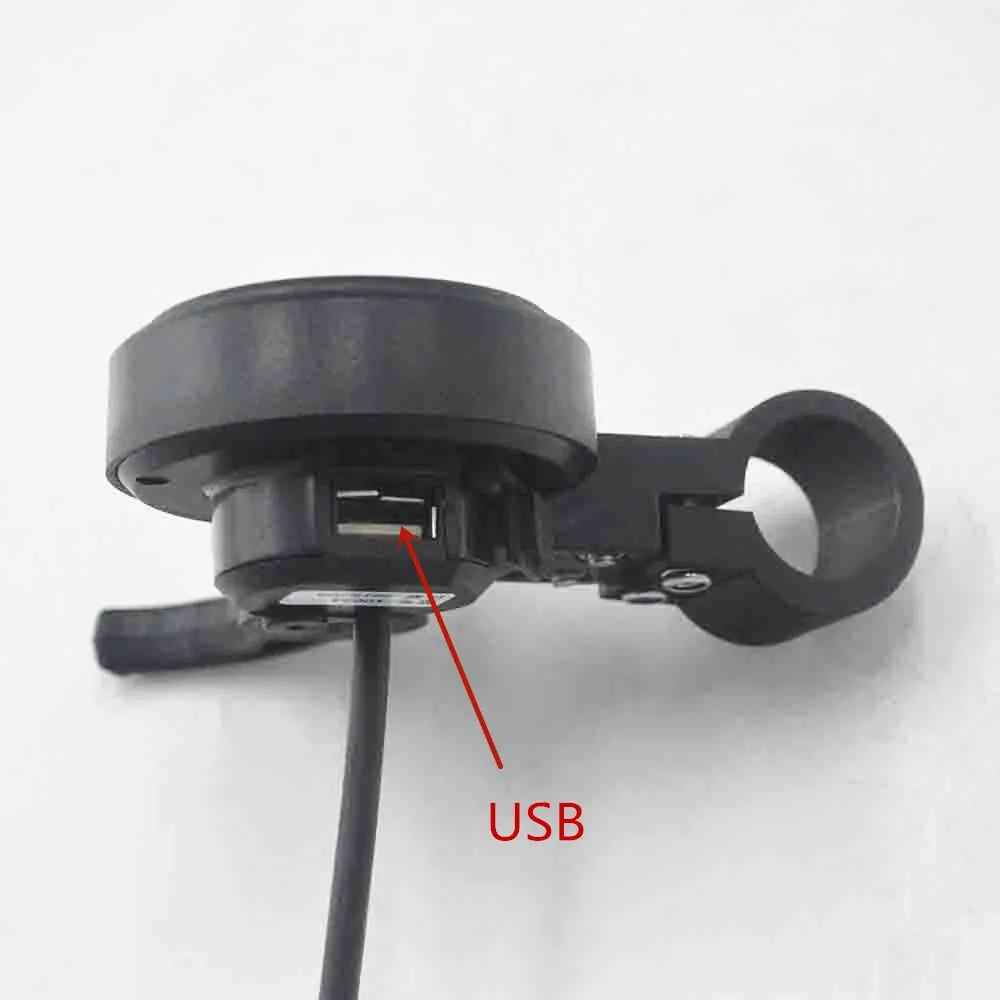

Управление выключателем питания, настройка диаметра колеса, автоматическая настройка времени ожидания, подсветкаНастройка яркости, настройка режима запуска,Настройка режима вождения, настройка уровня напряжения, настройка лимита тока контроллера, функция зарядки USB,

3. КоммуникацияПротокол: UART

Все содержимое дисплея (полный дисплей в пределах 1 с после включения)

Общий пробег ODO, одиночный пробег, цифровой дисплей напряжения VOL, неисправность

Код ERR:0-13 представляет следующие вопросы:

0 нормальное состояние

1 защищены

2 тормоза

3 выхода из строя датчика с питанием (велосипедная вывеска) Здесь не осуществляется

4 6 км/ч круиз

5 круиз в реальном времени

6 низкого напряжения батареи

7 неисправностей двигателя(Если контроллер не подключен, зал aslo покажет это error07)

Сбой руля 8

Сбой 9 контроллеров

10 сбой приема связи

11 сбой отправки сообщения

Сбой связи 12 BMS

Сбой фар 13

4. Настройки

P01: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий;

P02: блок пробега, 0: км; 1: миля;

P03: уровень напряжения: 24 В, 36 В, 48 В, по умолчанию 36 В;

P04: время сна: 0, нет сна; Другие цифры-время сна, диапазон: 1-60; Минутная единица;

P05: вспомогательное Питание: 0: 3 режима передачи;

P06: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

P07: количество скоростных магнитов: Диапазон: 0-255;

P08: Ограничение скорости: диапазон 0-100 км/ч, без открытия

P09: Zero start, non-zero start setting, 0: zero start; 1: non-zero start;

P10: Настройка режима привода

0: привод с поддержкой питания (сколько мощности выводится через вспомогательное питаниеШестерня, в это время

Ручка недействительна).

1: Электропривод(Привод Через руль, в это время вспомогательная Шестерня недействительна).

2: электропривод и электропривод сосуществуют одновременно

P11: Настройка чувствительности Assist не включена

P12: Настройка интенсивности запуска с поддержкой питания не активирована

P13: Тип установки магнитной стальной пластины не активирован

P14: регулятор тока, ограничение по умолчанию 12A диапазон: 1-20A

P15: значение низкого напряжения контроллера

P16: установка сброса ODO удерживайте кнопку plus в течение 5 секунд сброс ODO

P17: 0: отключить круиз, 1: включить круиз; Автоматический круиз опционально (действителен только для Протокола № 2)

P18: Диапазон регулировки коэффициента скорости дисплея: 50% ~ 150%,

P19: 0 Шестерня включает бит, 0: включая 0 шестерня, 1: не включая 0 шестерня

P20: 0: № 2 протокол 1: 5S Протокол 2: режим ожидания 3: режим ожидания

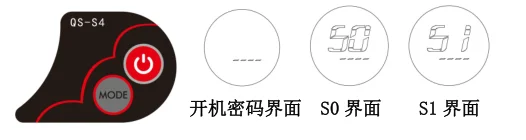

二. Введение в кнопки и интерфейс:

1. В выключенном состоянии, нажмите кнопку питания, чтобы включить; После загрузки, короткое питаниеКнопка, интерфейс находится в ODO, переключается между TRIP и VOL

2. В режиме включения питания нажмите кнопку включения, чтобы выключить и нажмите кнопку MODEДля переключения передач в области передачи (есть 1, 2, 3 шестерни);

3. Нажмите кнопку power + MODE, чтобы ввести пароль включения питания и выбор настроек менюИнтерфейс (интерфейс S0). В интерфейсе S0 Нажмите кнопку питания, чтобы переключить количество цифр пароля, и нажмите кнопку MODE, чтобы изменить значение текущей цифры;

3,1 после ввода "1111", нажмите кнопку питания, чтобы войти в интерфейс S1, короткоеНажмите кнопку питания, чтобы переключить цифры пароля, нажмите кнопку режим, чтобы изменить значение текущей цифры, после изменения пароля, нажмите и удерживайте кнопку питания одновременно, чтобы выйти из интерфейса S1 к обычному интерфейсу дисплея, и сохраните пароль в прошлый раз (Примечание: вам нужно ввести этот пароль в следующий раз, когда вы включите машину. Если пароль установлен в «0000», он находится в состоянии отсутствия пароля (по умолчанию при отправке пароль отсутствует. Если покупатель не понимает правила, пожалуйста, не устанавливайте пароль), в следующий раз, когда он включится, он сразу войдет в обычный интерфейс дисплея).

3,2 после ввода "6666", нажмите кнопку питания, чтобы войти в меню настройки интерфейса, в любом состоянии параметров, короткое нажатие кнопки питания для переключения параметров, короткое нажатие или длинная кнопка для увеличения или уменьшения значения (Нажмите кнопку питания, чтобы изменить направление сложения и вычитания значения, «А» слева означает увеличение значения, а «d» слева-уменьшение значения). После завершения модификации Нажмите кнопку питания, чтобы перейти к следующему параметру и сохранить предыдущее значение параметра; После завершения модификации параметра, снова нажмите кнопку power + MODE, чтобы выйти из интерфейса настройки, или подождите 8 секунд, чтобы автоматически выйти и сохранить параметры.

4. ЭксплуатацияРезервный пароль «3745», если вы забудете пароль при включении, введите резервный пароль «3745» и нажмите и удерживайте кнопку MODE в течение 10 секунд, чтобы войти в обычный интерфейс.
