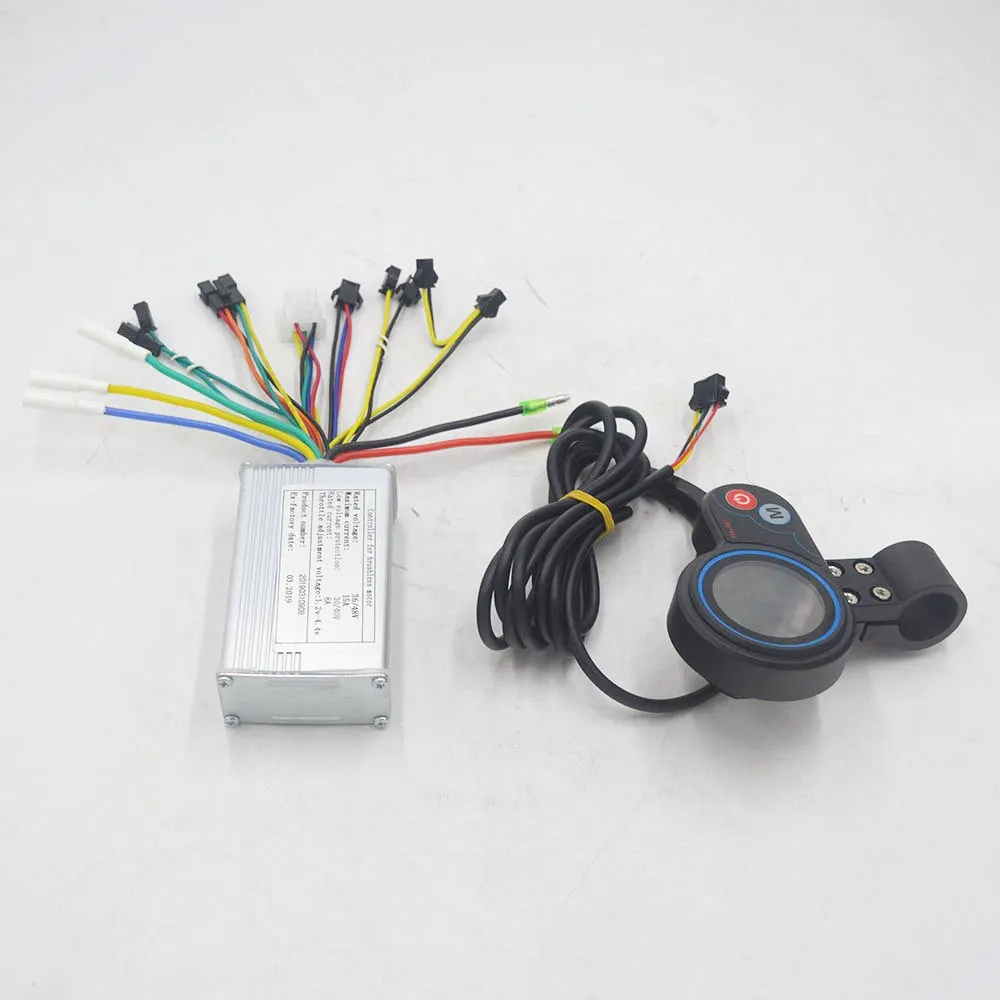

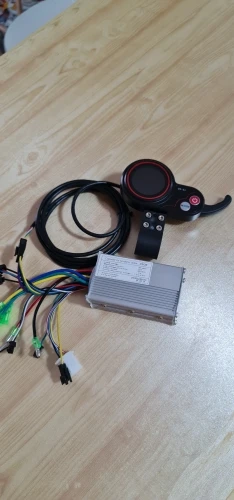

Контроллер скутера для электрического велосипеда, 36 в 48 в 250 Вт 350 Вт с дроссельной заслонкой, ЖК-дисплей, скорость для двигателя BLDCскутераэлектровелосипеда

1. Красная линия:Положительный вход источника питания

2. Белая линия:Электрический дверной замок контроллера

3. Черная линия:Отрицательный источник питания

4. Зеленая линия:Получение сообщения

5. Желтая линия:Запуск связи

一. Рабочее напряжение: 36 В/48 В постоянного тока Совместимо (покупатели могут установить самостоятельно в соответствии с их потребностями)

Особенности:

1. ДисплейФункция отображения скорости, индикатор заряда батареи, запрос неисправности, общий пробег, один пробег

2. Функции управления и настройки

Управление выключателем питания, настройка диаметра колеса, автоматическая настройка времени ожидания, подсветкаНастройка яркости, настройка режима запуска,Настройка режима вождения, настройка уровня напряжения, настройка лимита тока контроллера, функция зарядки USB,

3. КоммуникацияПротокол: UART

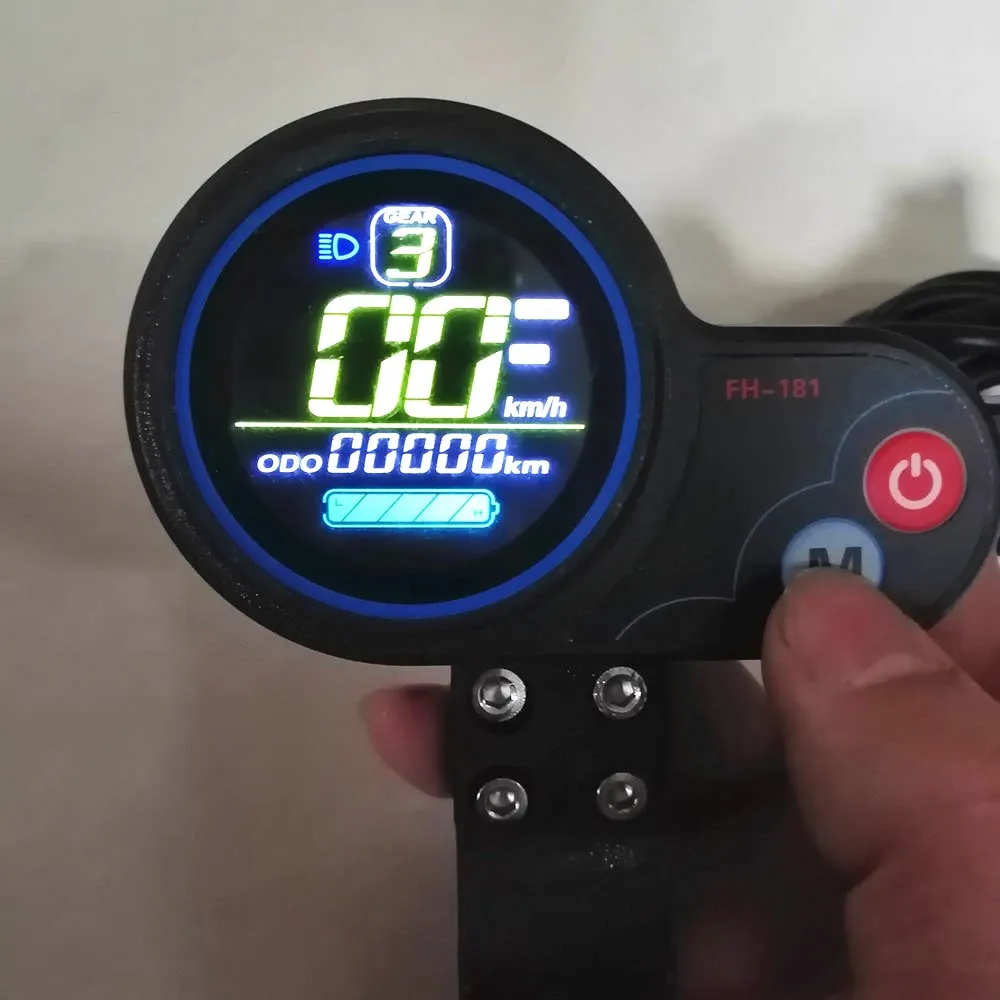

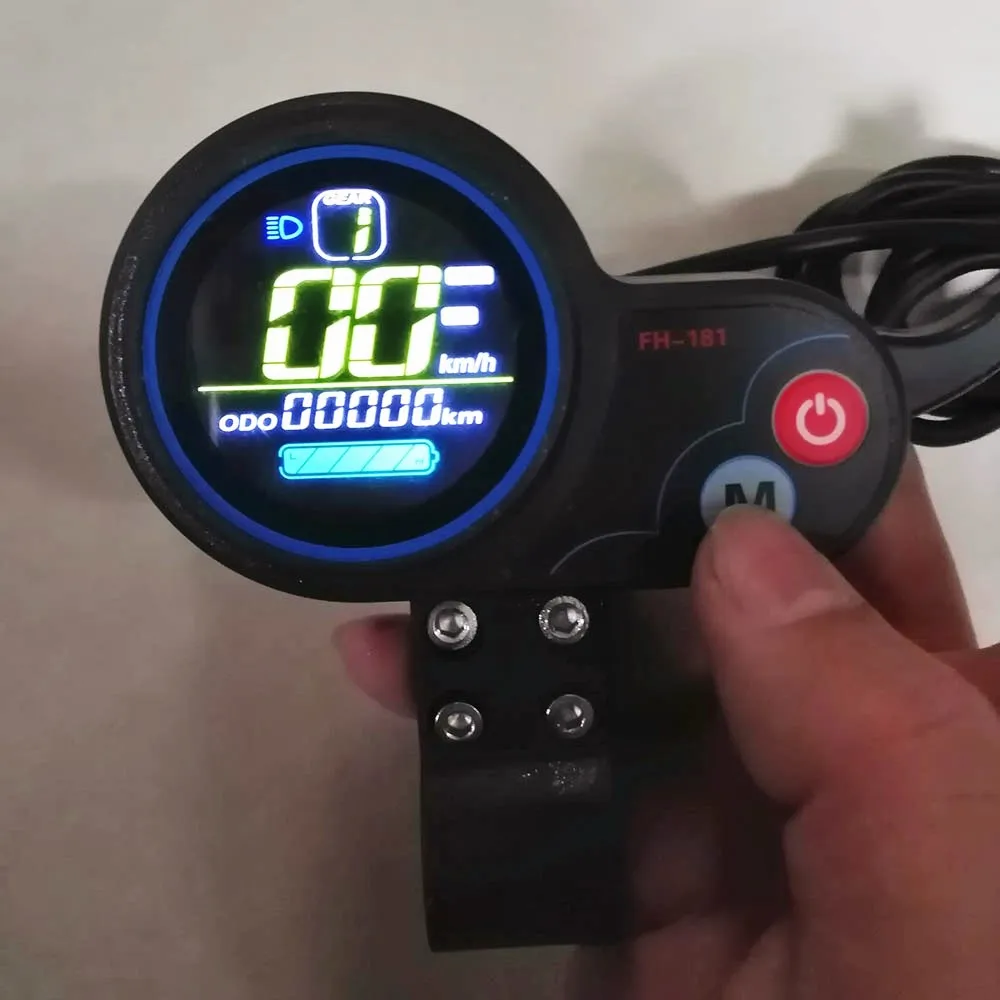

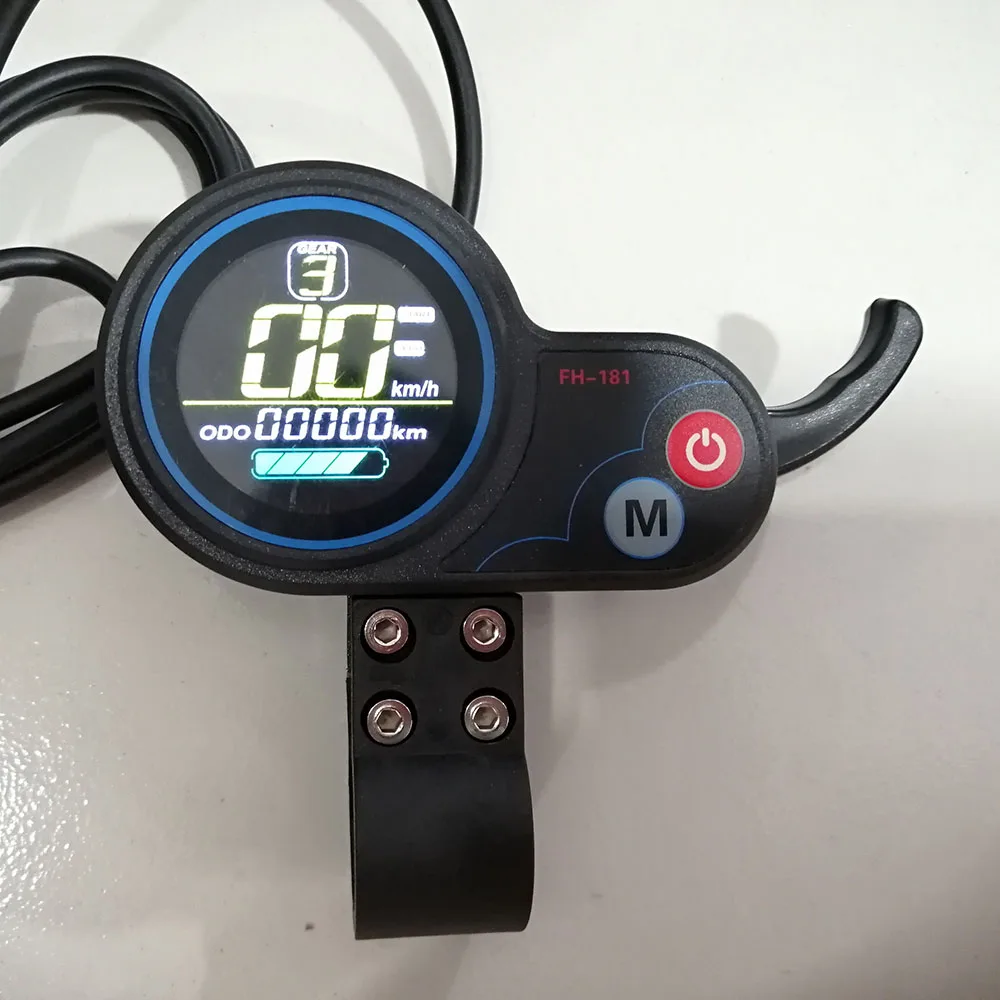

Все содержимое дисплея (полный дисплей в пределах 1 с после включения)

Общий пробег ODO, одиночный пробег, цифровой дисплей напряжения VOL, неисправность

Код ERR:0-13 представляет следующие вопросы:

0 нормальное состояние

1 защищены

2 тормоза

3 выхода из строя датчика с питанием (велосипедная вывеска) Здесь не осуществляется

4 6 км/ч круиз

5 круиз в реальном времени

6 низкого напряжения батареи

7 неисправностей двигателя(Если контроллер не подключен, зал aslo покажет это error07 )

Сбой руля 8

Сбой 9 контроллеров

10 сбой приема связи

11 сбой отправки сообщения

Сбой связи 12 BMS

Сбой фар 13

4. Настройки

P01: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий;

P02: блок пробега, 0: км; 1: миля;

P03: уровень напряжения: 24 В, 36 В, 48 В, по умолчанию 36 В;

P04: время сна: 0, нет сна; Другие цифры-время сна, диапазон: 1-60; Минутная единица;

P05: вспомогательное Питание: 0: 3 режима передачи;

P06: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

P07: количество скоростных магнитов: Диапазон: 0-255;

P08: Ограничение скорости: диапазон 0-100 км/ч, без открытия

P09: Zero start, non-zero start setting, 0: zero start; 1: non-zero start;

P10: Настройка режима привода

0: привод с поддержкой питания (сколько мощности выводится через вспомогательное питаниеШестерня, в это время

Ручка недействительна).

1: Электропривод(Привод Через руль, в это время вспомогательная Шестерня недействительна).

2: электропривод и электропривод сосуществуют одновременно

P11: Настройка чувствительности Assist не включена

P12: Настройка интенсивности запуска с поддержкой питания не активирована

P13: Тип установки магнитной стальной пластины не активирован

P14: регулятор тока, ограничение по умолчанию 12A диапазон: 1-20A

P15: значение низкого напряжения контроллера

P16: установка сброса ODO удерживайте кнопку plus в течение 5 секунд сброс ODO

P17: 0: отключить круиз, 1: включить круиз; Автоматический круиз опционально (действителен только для Протокола № 2)

P18: Диапазон регулировки коэффициента скорости дисплея: 50% ~ 150%,

P19: 0 Шестерня включает бит, 0: включая 0 шестерня, 1: не включая 0 шестерня

P20: 0: № 2 протокол 1: 5S Протокол 2: режим ожидания 3: режим ожидания

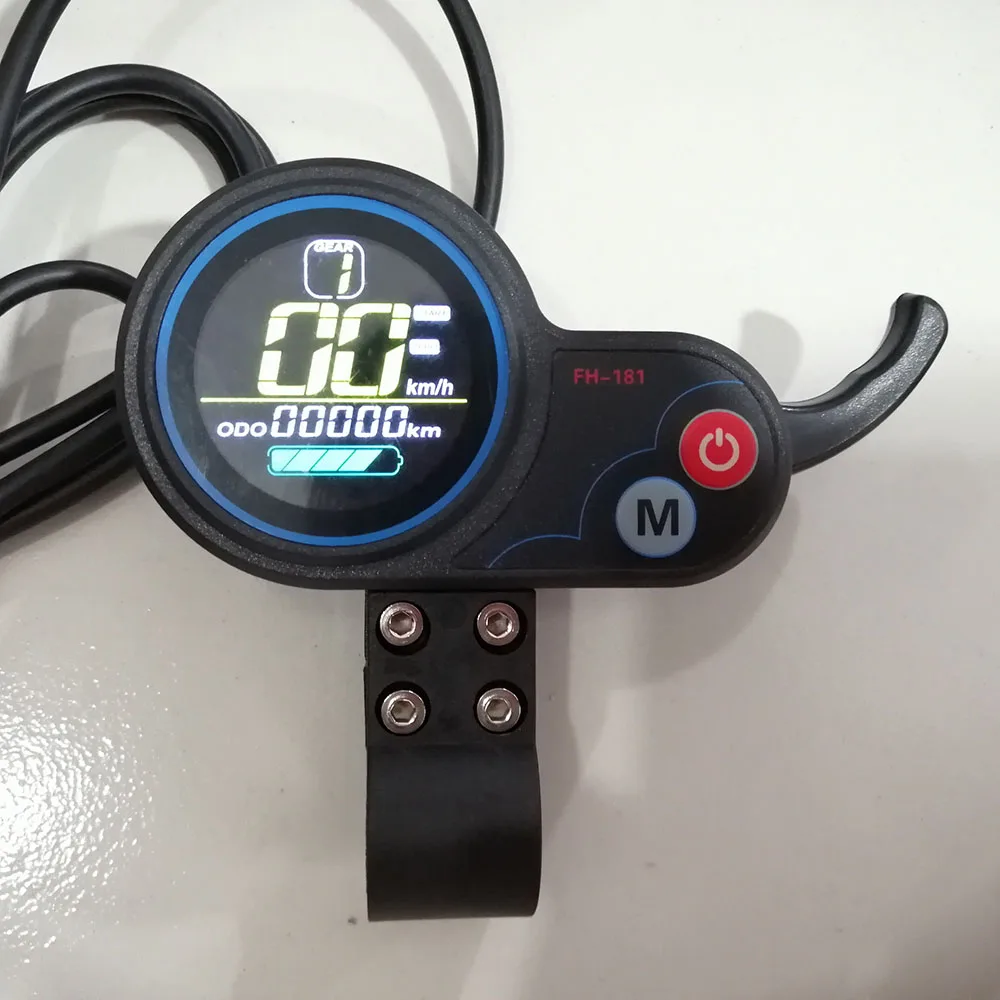

二. Введение в кнопки и интерфейс:

1. В выключенном состоянии, нажмите кнопку питания, чтобы включить; После загрузки, короткое питаниеКнопка, интерфейс находится в ODO, переключается между TRIP и VOL

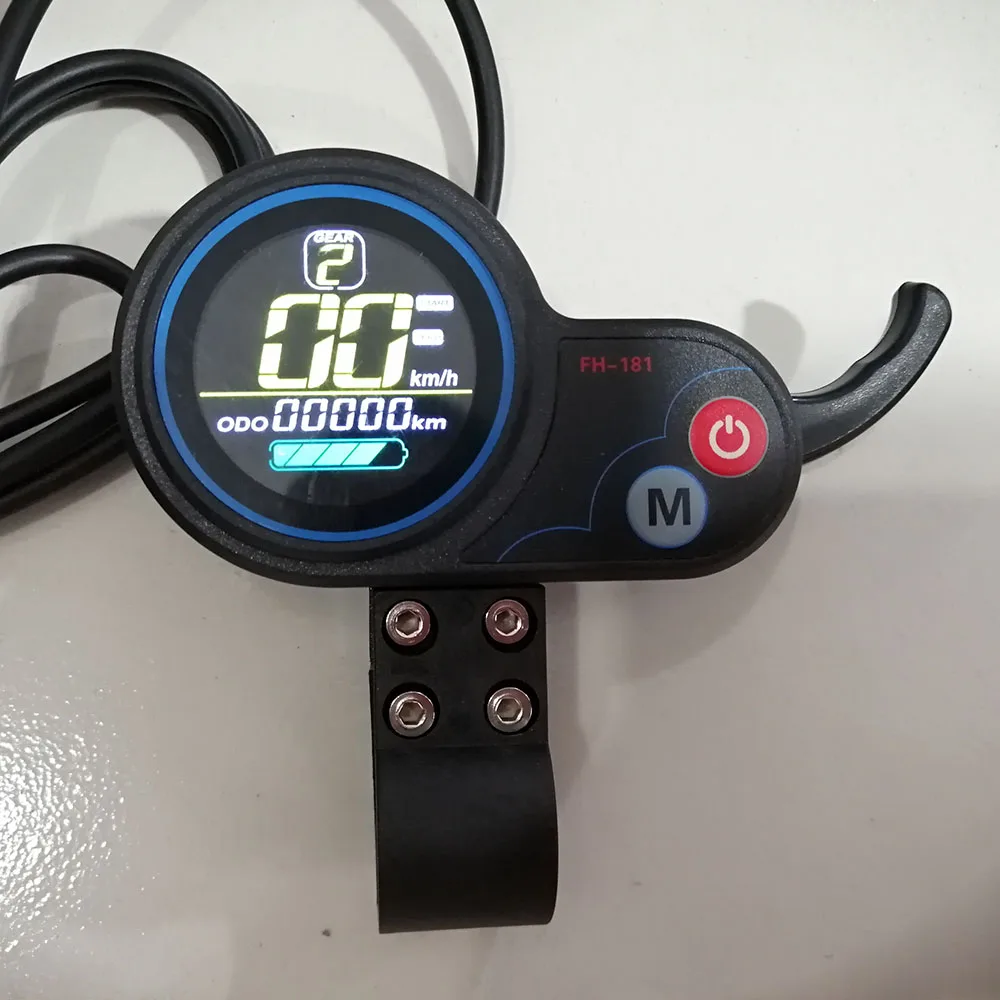

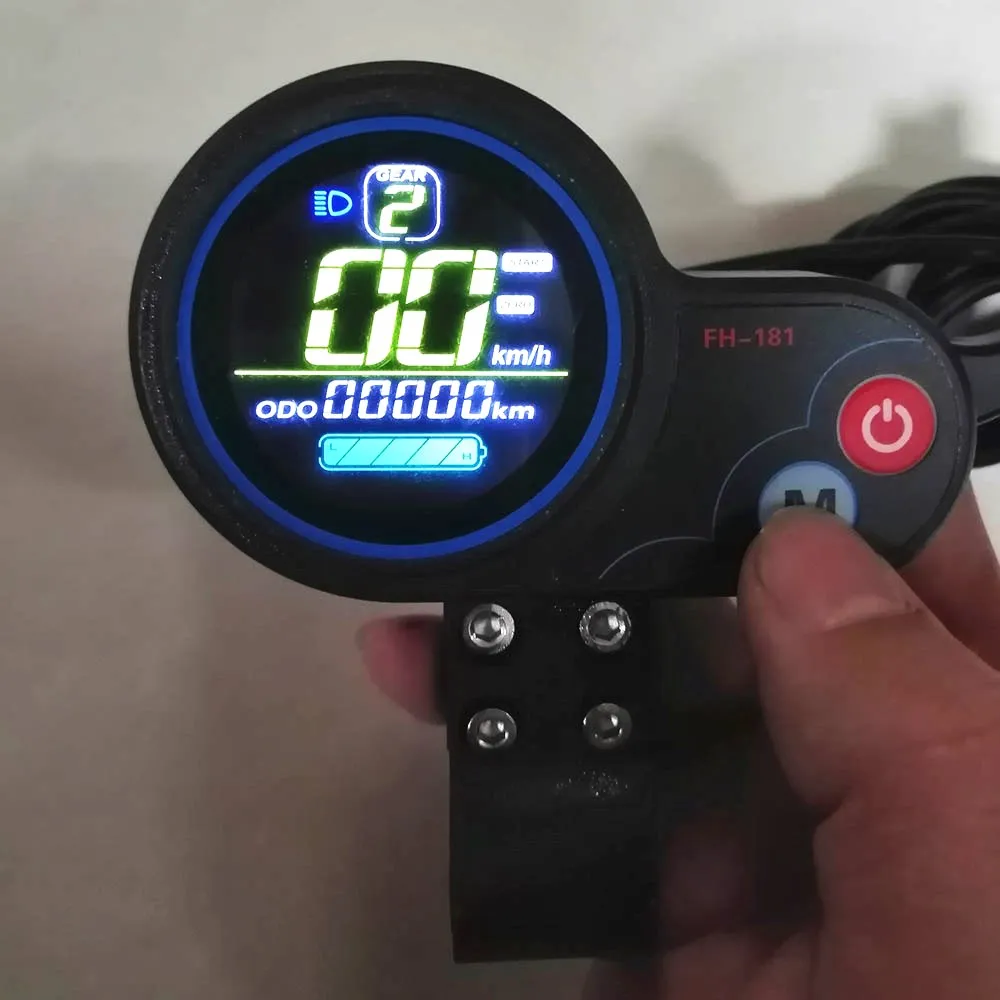

2. В режиме включения питания нажмите кнопку включения, чтобы выключить и нажмите кнопку MODEДля переключения передач в области передачи (есть 1, 2, 3 шестерни);

3. Нажмите кнопку power + MODE, чтобы ввести пароль включения питания и выбор настроек менюИнтерфейс (интерфейс S0). В интерфейсе S0 Нажмите кнопку питания, чтобы переключить количество цифр пароля, и нажмите кнопку MODE, чтобы изменить значение текущей цифры;

3,1 после ввода "1111", нажмите кнопку питания, чтобы войти в интерфейс S1, короткоеНажмите кнопку питания, чтобы переключить цифры пароля, нажмите кнопку режим, чтобы изменить значение текущей цифры, после изменения пароля, нажмите и удерживайте кнопку питания одновременно, чтобы выйти из интерфейса S1 к обычному интерфейсу дисплея, и сохраните пароль в прошлый раз (Примечание: вам нужно ввести этот пароль в следующий раз, когда вы включите машину. Если пароль установлен в «0000», он находится в состоянии отсутствия пароля (по умолчанию при отправке пароль отсутствует. Если покупатель не понимает правила, пожалуйста, не устанавливайте пароль), в следующий раз, когда он включится, он сразу войдет в обычный интерфейс дисплея).

3,2 после ввода "6666", нажмите кнопку питания, чтобы войти в меню настройки интерфейса, в любом состоянии параметров, короткое нажатие кнопки питания для переключения параметров, короткое нажатие или длинная кнопка для увеличения или уменьшения значения (Нажмите кнопку питания, чтобы изменить направление сложения и вычитания значения, «А» слева означает увеличение значения, а «d» слева-уменьшение значения). После завершения модификации Нажмите кнопку питания, чтобы перейти к следующему параметру и сохранить предыдущее значение параметра; После завершения модификации параметра, снова нажмите кнопку power + MODE, чтобы выйти из интерфейса настройки, или подождите 8 секунд, чтобы автоматически выйти и сохранить параметры.

4. ЭксплуатацияРезервный пароль «3745», если вы забудете пароль при включении, введите резервный пароль «3745» и нажмите и удерживайте кнопку MODE в течение 10 секунд, чтобы войти в обычный интерфейс.

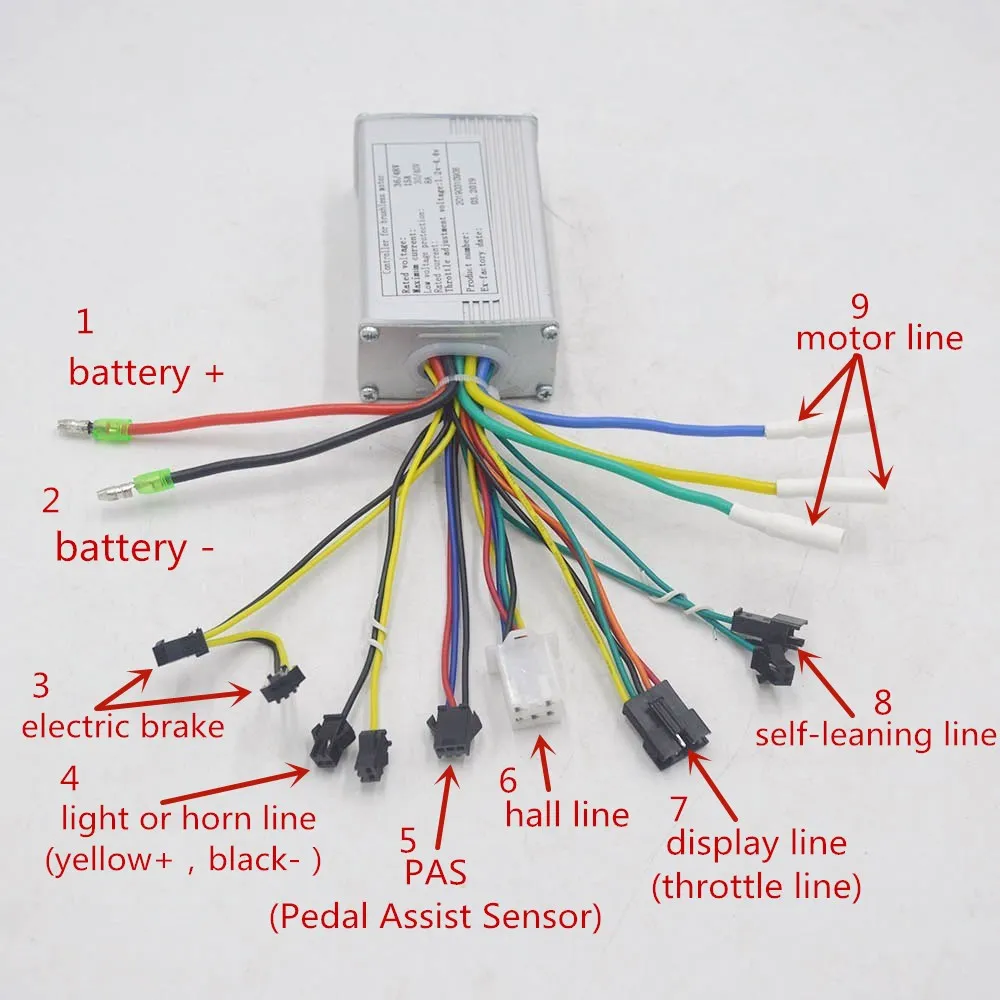

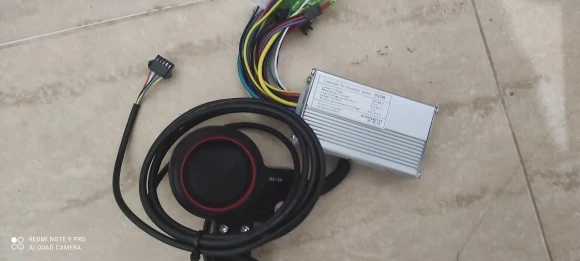

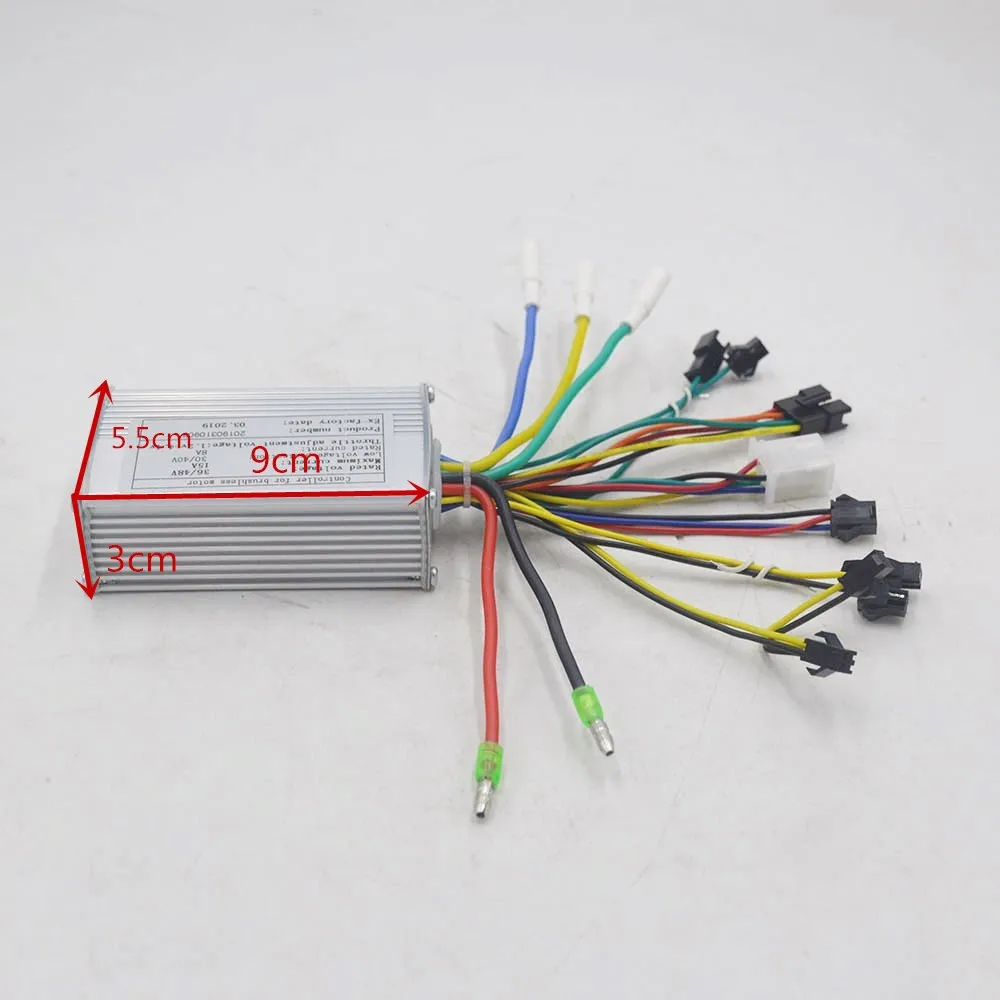

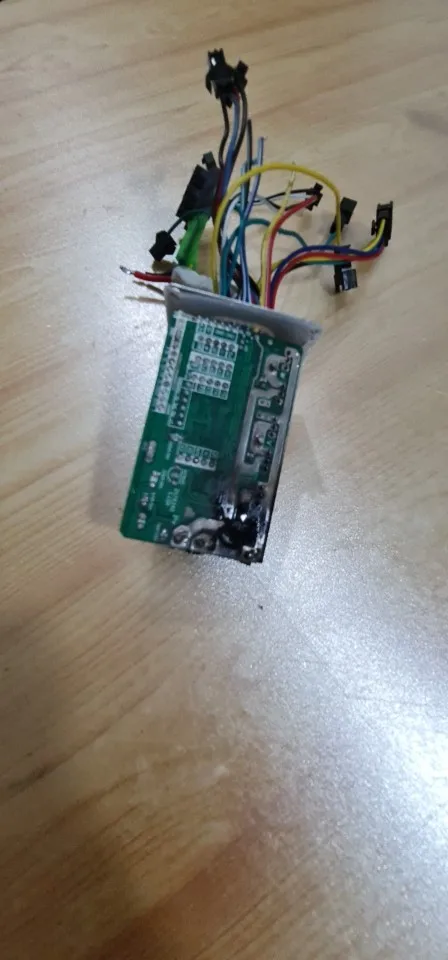

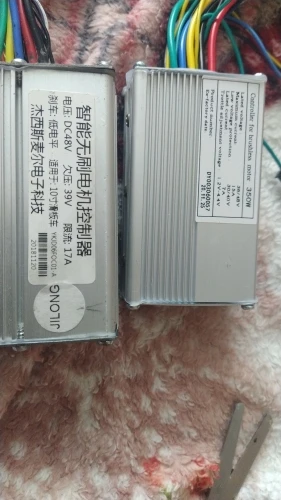

Аккумулятор +

Аккумулятор ndash

Электрический тормоз

Светильник или Роговая линия (желтый +, черный-)

PAS (датчик помощи педалью)

Линия Холла

Линия отображения (линия дроссельной заслонки)

Линия самообучения

Линия двигателя

(1. Свяжитесь с линией двигателя

2. Свяжитесь с линией батареи (красный: +, черный :-)

3. Свяжитесь с Холлом

4. Свяжитесь с линией отображения

5. Стыковка двух линий самообучения, включение источника питания электромобиля, Поворот дисплея дроссельной заслонки, двигатель будет вперед или назад.

(Разделите линию самообучения, когда может быть передача вперед.

Если обратный, разделите линию самообучения. Затем снова Соедините линию самообучения, разделите линию самообучения, когда может быть передача вперед.)

6. Другие функции могут быть подключены по мере необходимости.)
