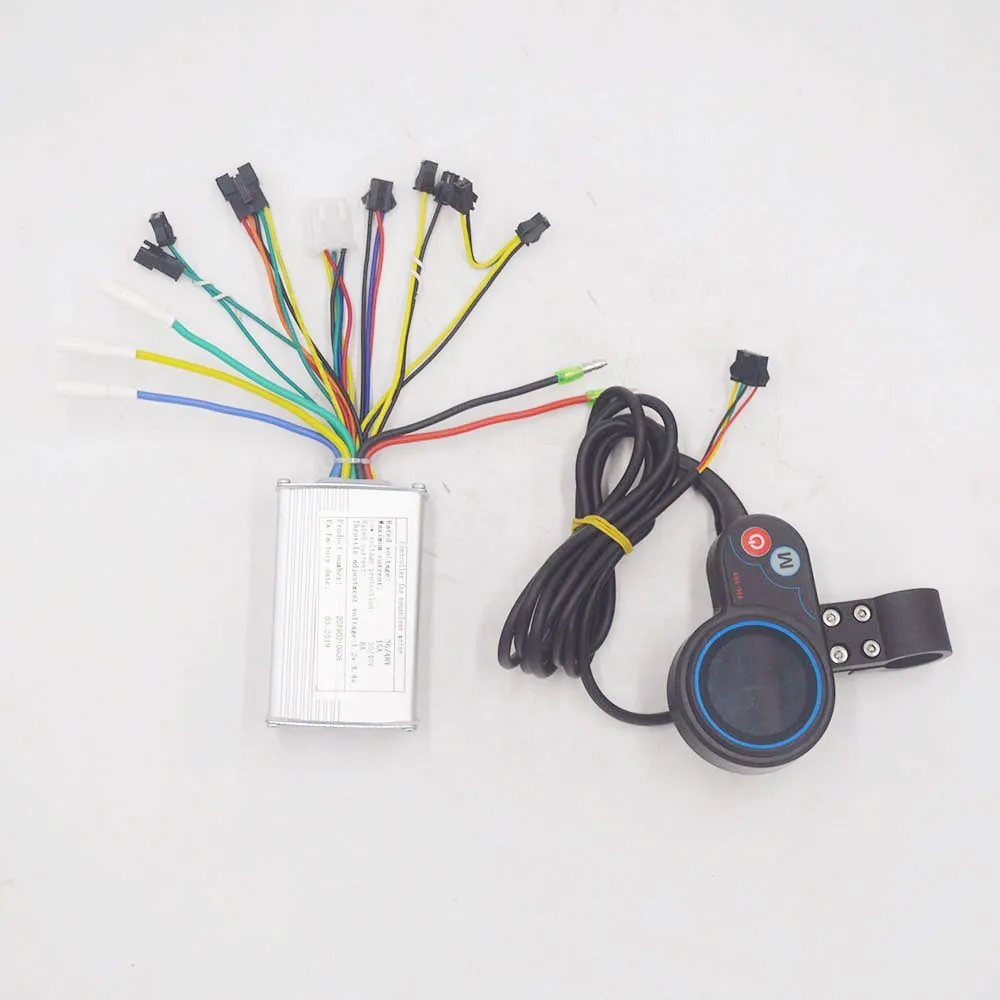

、 一 линия цвет на изображении

Красный: шнур питания

Синий: блок управления

Черный: инструмент заземления

Зеленый: линия приема данных прибора

Желтый: линия передачи данных прибора

Function. Описание функции:

1. Функция отображения

Дисплей скорости, индикатор заряда батареи, запрос неисправности, общий пробег, один пробег

2. Функции управления и настройки

Управление выключателем питания, настройка диаметра колеса, автоматическая настройка времени ожидания, настройка яркости подсветки, запуск

Настройка режима, настройка режима вождения, настройка уровня напряжения, настройка лимита тока контроллера, функция зарядки USB.

. Общий пробег ODO, одиночный пробег, цифровой дисплей напряжения VOL, код ошибки ERR

Код ошибки:

0 нормальное состояние

1 защищены

2 тормоза

3 неисправности датчика помощи (велосипедная вывеска, не реализована здесь)

4 6 км/ч круиз

5 круиз в реальном времени

6 низкого напряжения батареи

7 неисправностей двигателя

8 ручка поворота сбой

Сбой 9 контроллеров

10 сбой приема связи

11 сбой отправки сообщения

Сбой связи 12 BMS

Сбой фар 13

四 、 настроить

P01: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий;

P02: блок пробега, 0: км; 1: миля;

P03: уровень напряжения: 24 В, 36 В, 48 В, по умолчанию 36 В;

P04: время сна: 0, не спите; Другие цифры-время сна, диапазон: 1-60; Минутная единица;

P05: вспомогательное Питание: 0: 3 режима передачи;

P06: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

P07: Количество магнитов для измерения скорости: Диапазон: 0-255;

P08: Ограничение скорости: диапазон 0-100 км/ч, не открывается

P09: Zero start, non-zero start setting, 0: zero start; 1: non-zero start;

P10: Настройка режима вождения 0: вспомогательное Вождение (определить, сколько помощи выводится через вспомогательное положение, в это время

Ручка поворота недействительна).

1: Электрический привод (управляемый ручкой, в это время передача питания не работает).

2: совместное использование привода boost и электрического привода

P11: Настройка чувствительности Boost не включена

P12: Настройка интенсивности включения

P13: Тип установки бустера магнитного стального диска

P14: регулятор тока предельного значения по умолчанию 12А диапазон: 1-20A

P15: Пониженное напряжение контроллера

P16: ODO clear установка нажмите и удерживайте кнопку plus в течение 5 секунд, чтобы очистить ODO

P17: 0: отключить круиз, 1: включить круиз; Авто Круиз опционально (только действителен для протокола 2)

P18: Диапазон регулировки коэффициента скорости дисплея: 50% ~ 150%,

P19: 0 положение включить бит, 0: включая 0 положение, 1: не включая 0 положение

P20: 0: № 2 протокол 1: 5S Протокол 2: запасной 3: запасной

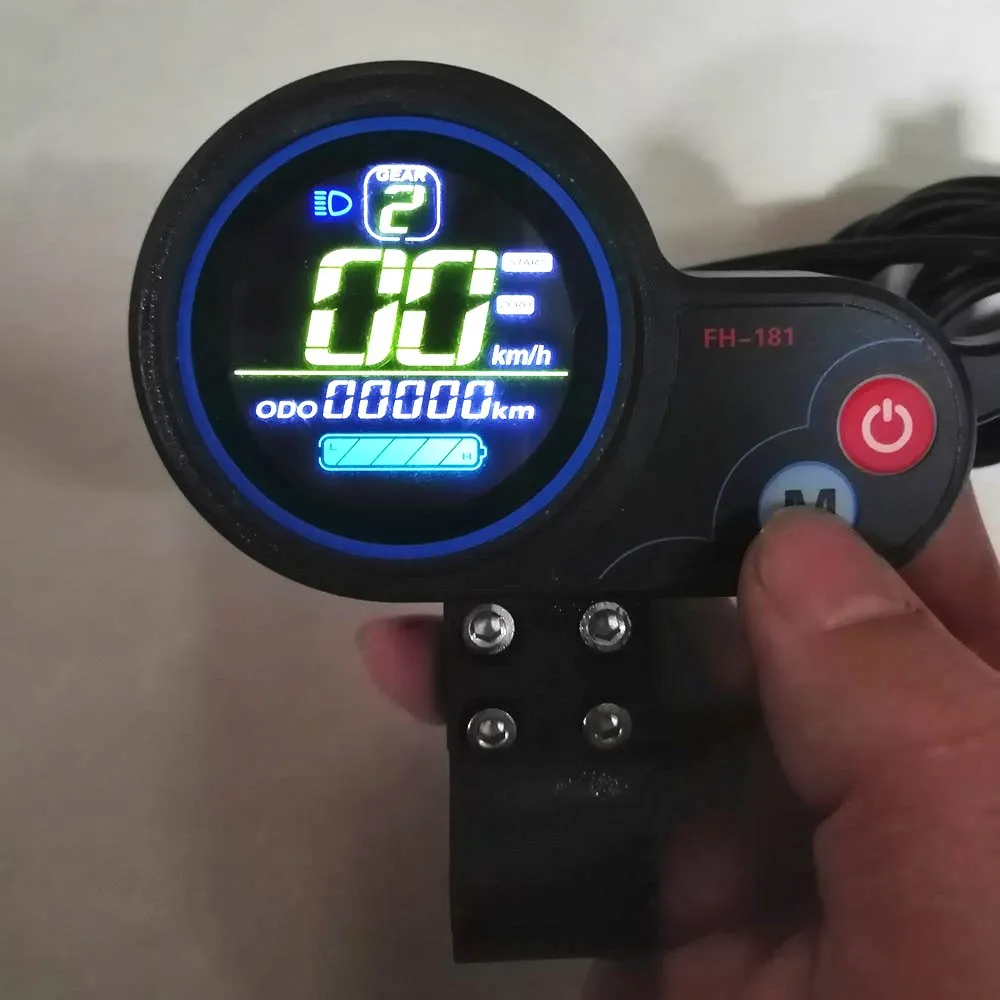

. Кнопка и интерфейс Введение:

1. В выключенном состоянии Нажмите кнопку питания, чтобы включить; После запуска Нажмите кнопку питания, чтобы переключить интерфейс между ODO, TRIP и VOL.

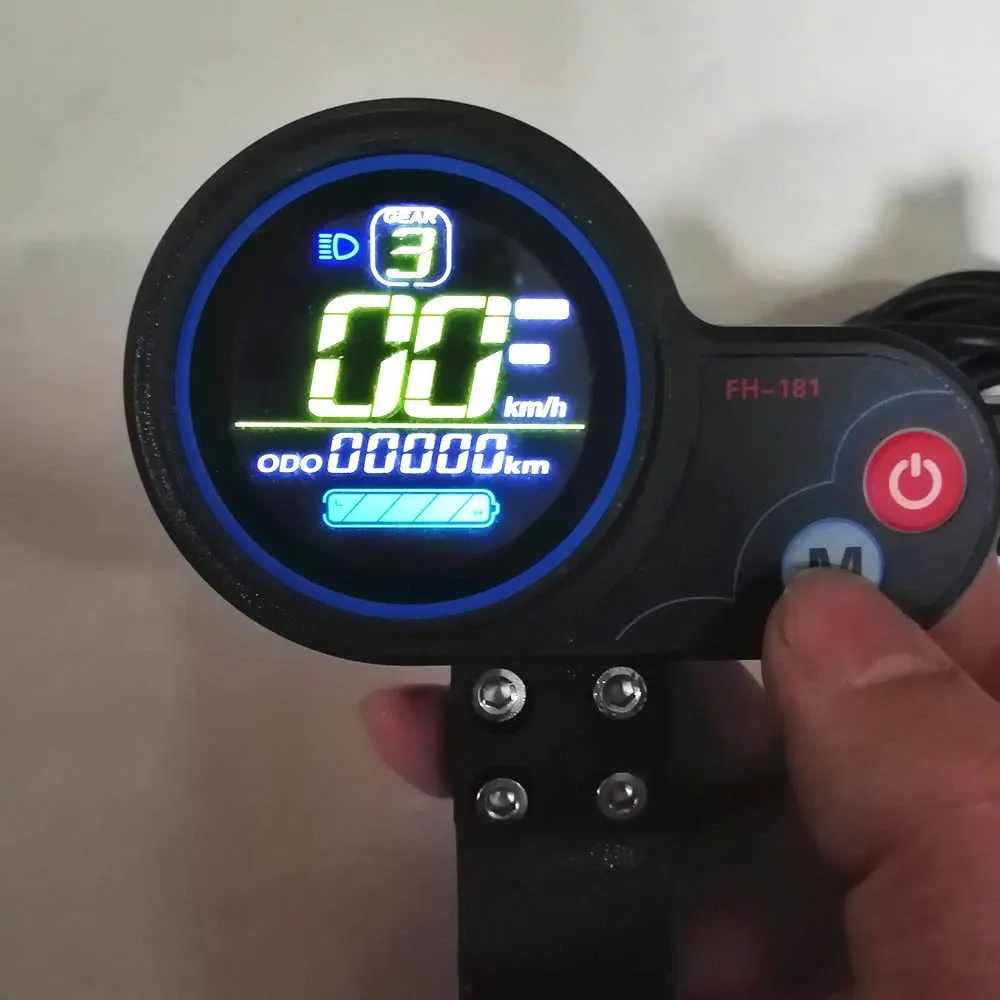

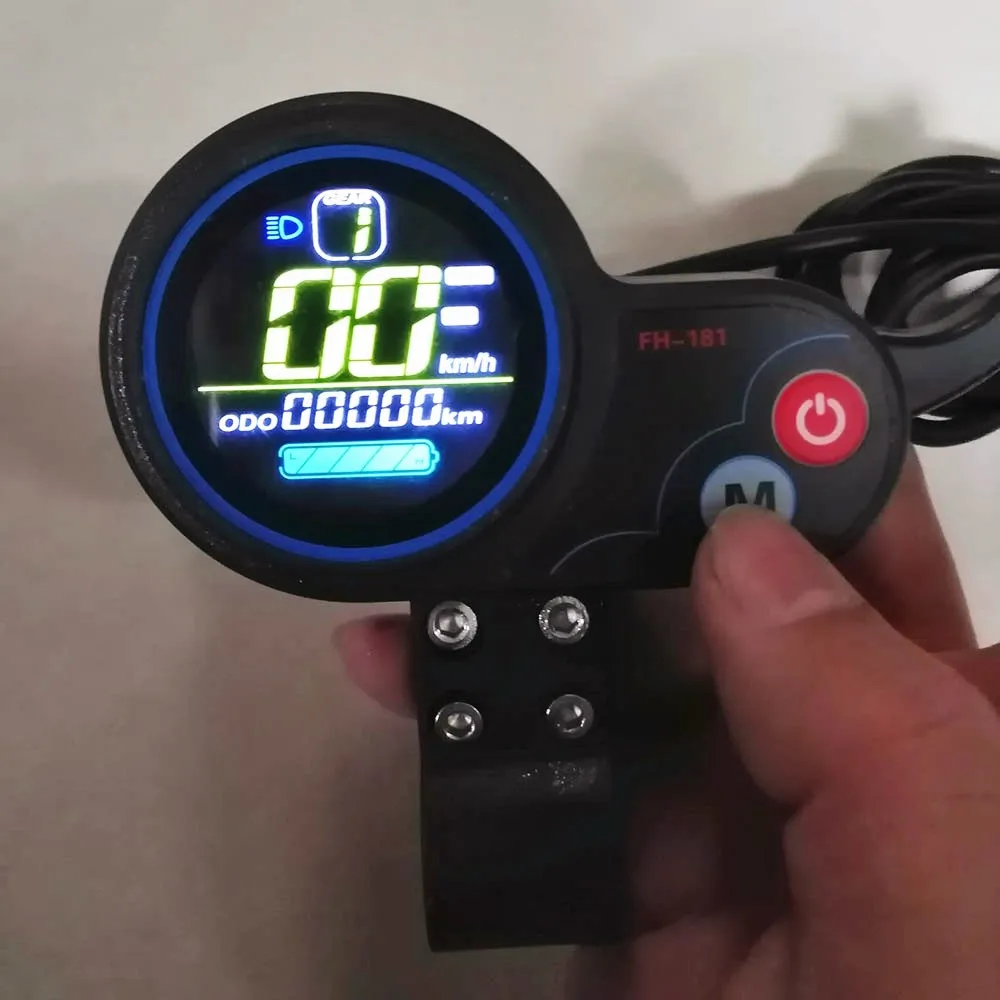

2. В режиме включения, нажмите кнопку включения, чтобы выключить, и нажмите кнопку MODE, чтобы переключить шестерню зоны передач (1. Низкая скорость 2. Средняя скорость 3. Высокая скорость);

3. Нажмите и удерживайте кнопку power + MODE, чтобы ввести пароль включения питания и интерфейс выбора настройки меню (интерфейс S0). На интерфейсе S0 Нажмите кнопку питания, чтобы переключить цифры паролей, и нажмите режим короткой нажатой, чтобы изменить значение текущей цифры;

3,1 после ввода «1111» Нажмите кнопку питания, чтобы войти в интерфейс S1. Короткое нажатие кнопки питания для переключения цифр пароля. Короткое нажатие кнопки MODE для изменения текущей цифры. Отобразите интерфейс и сохраните пароль в прошлый раз (Примечание: этот пароль должен быть введен в следующий раз. (Если пароль установлен в «0000», нет состояния пароля, и обычный интерфейс дисплея будет введен непосредственно после следующего запуска).

3,2 после ввода «6666» нажмите и удерживайте кнопку питания, чтобы войти в интерфейс настройки меню. В любом состоянии параметров, нажмите кнопку питания, чтобы переключить параметр, короткое нажатие или длительное нажатие кнопки MODE для увеличения или уменьшения значения (нажмите кнопку power, чтобы изменить значение плюс или минус направление, «A» отображается слева для увеличения значения, и» D "отображается слева для уменьшения значения). После модификации, нажмите кнопку питания в ближайшее время, чтобы перейти к следующему параметру и сохранить предыдущее значение параметра; Как только параметр изменен, он будет длиннее. Нажмите клавишу power + MODE, чтобы выйти из интерфейса настройки, или подождите 8 секунд, чтобы автоматически выйти и сохранить параметры.

4. Управление резервным паролем "3745"

Если вы забудете пароль при включении, введите резервный пароль «3745» и нажмите и удерживайте клавишу MODE в течение 10 секунд, чтобы войти в обычный интерфейс.

Примечание: Из-за обновления продуктов компании содержимое дисплея продукта, который вы получаете, может отличаться от руководства, но это не повлияет на ваше нормальное использование.

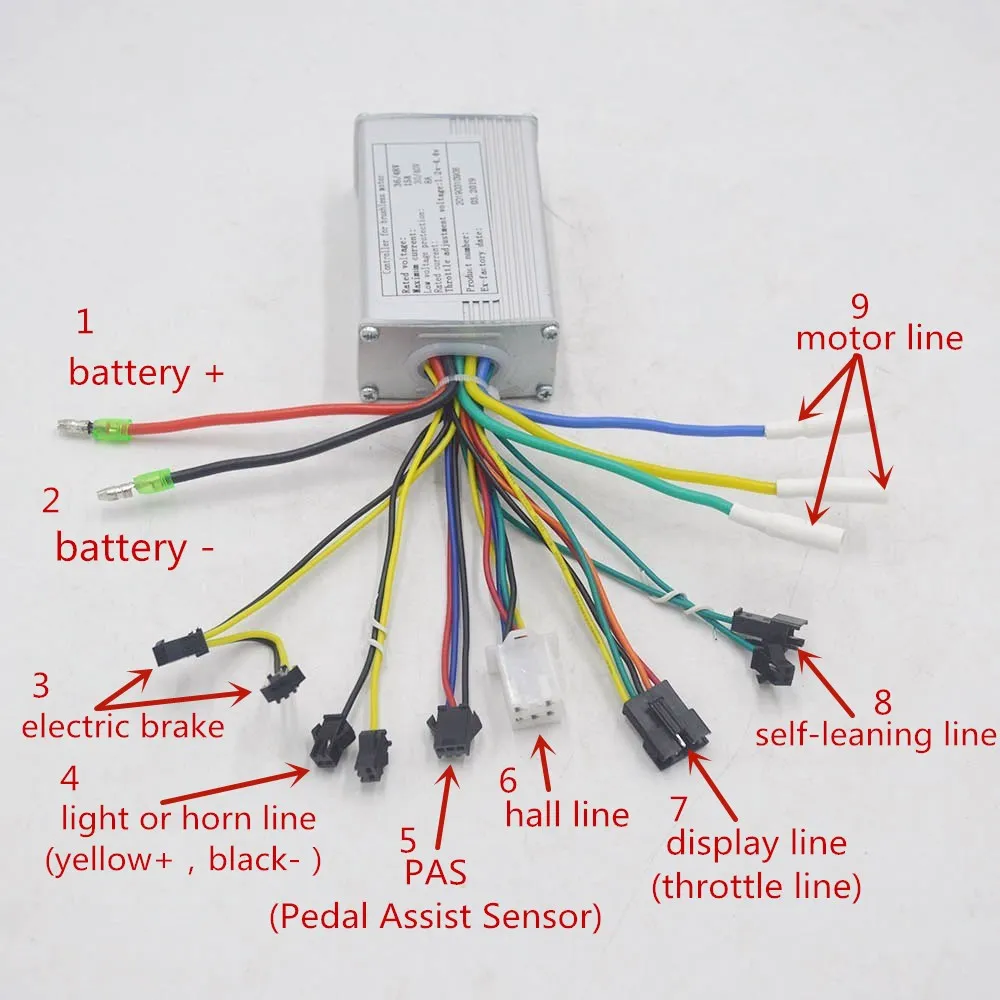

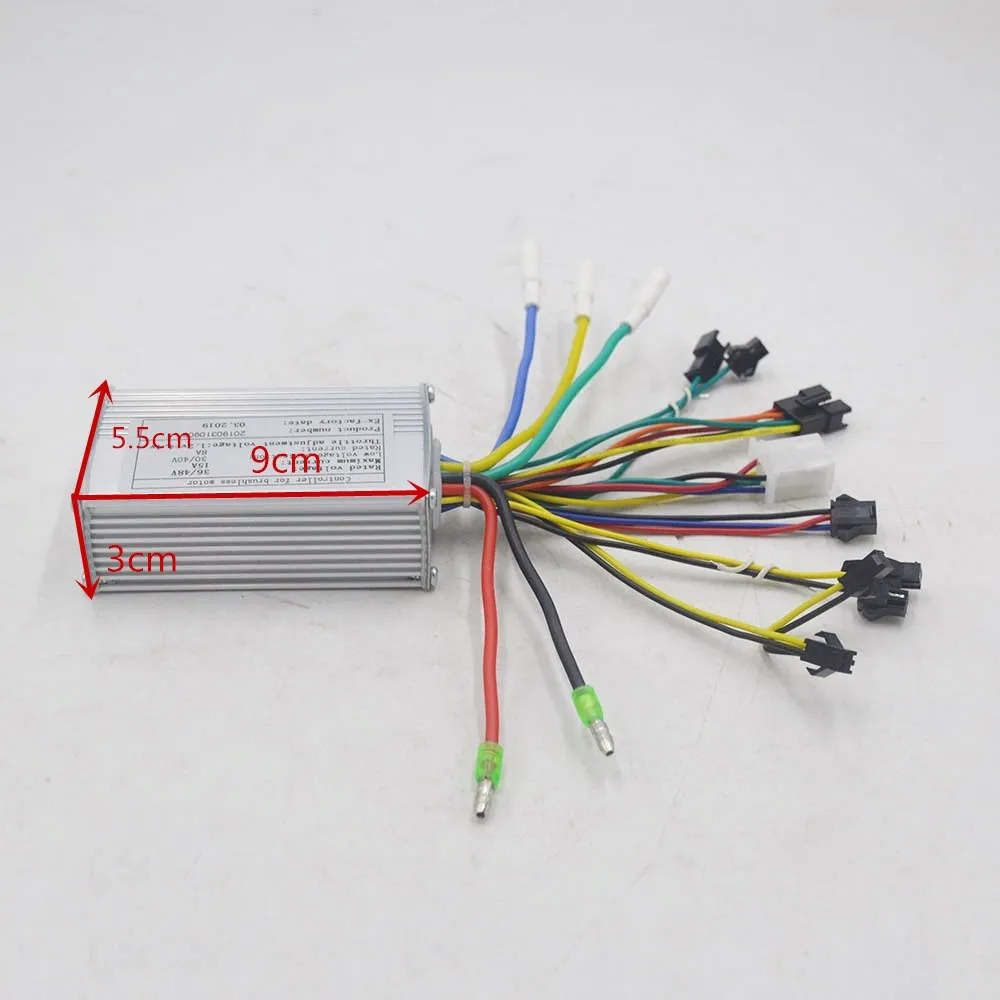

Аккумулятор +

Аккумулятор-

Электрический тормоз

Светильник или Роговая линия (желтый +, черный-)

PAS (датчик помощи педалью)

Линия Холла

Линия отображения (линия дроссельной заслонки)

Линия самообучения

Линия двигателя

(1. Свяжитесь с линией двигателя

2. Свяжитесь с линией батареи (красный: +, черный :-)

3. Свяжитесь с Холлом

4. Свяжитесь с линией отображения

5. Стыковка двух линий самообучения, включение источника питания электромобиля, Поворот дисплея дроссельной заслонки, двигатель будет вперед или назад.

(Разделите линию самообучения, когда может быть передача вперед.

Если обратный, разделите линию самообучения. Затем снова Соедините линию самообучения, разделите линию самообучения, когда может быть передача вперед.)

6. Другие функции могут быть подключены по мере необходимости.)
