Основная плата MCU STM32 STM32F205RBT6, полный расширитель ввода-вывода, интерфейс отладки JTAGSWD

Обзор

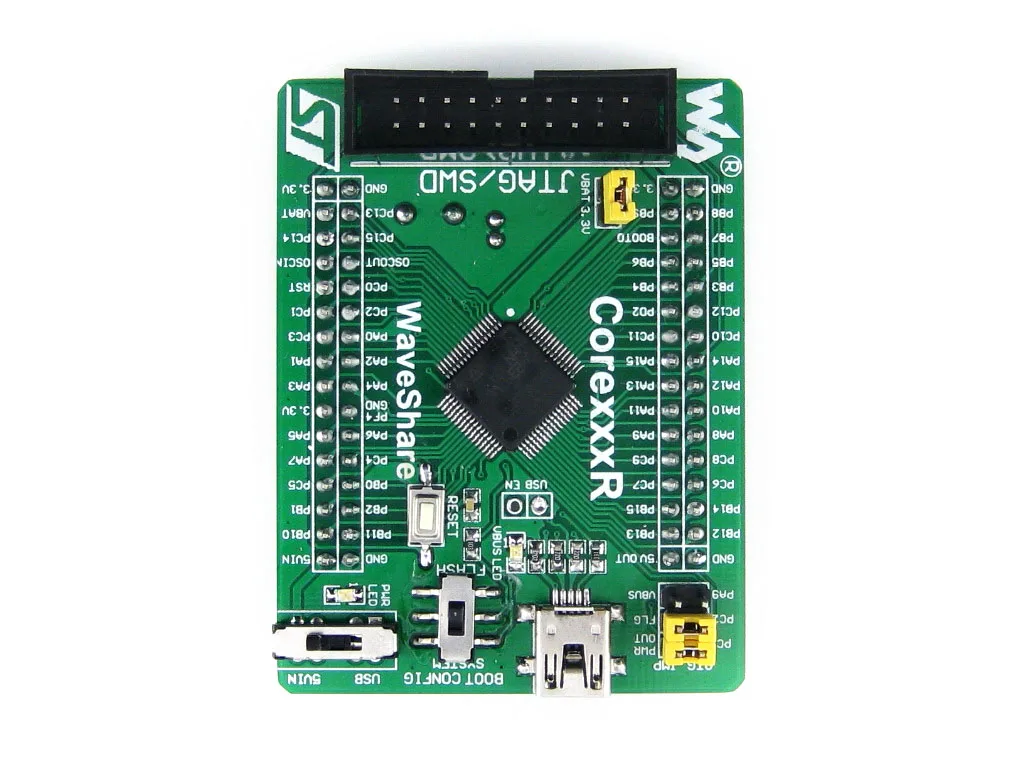

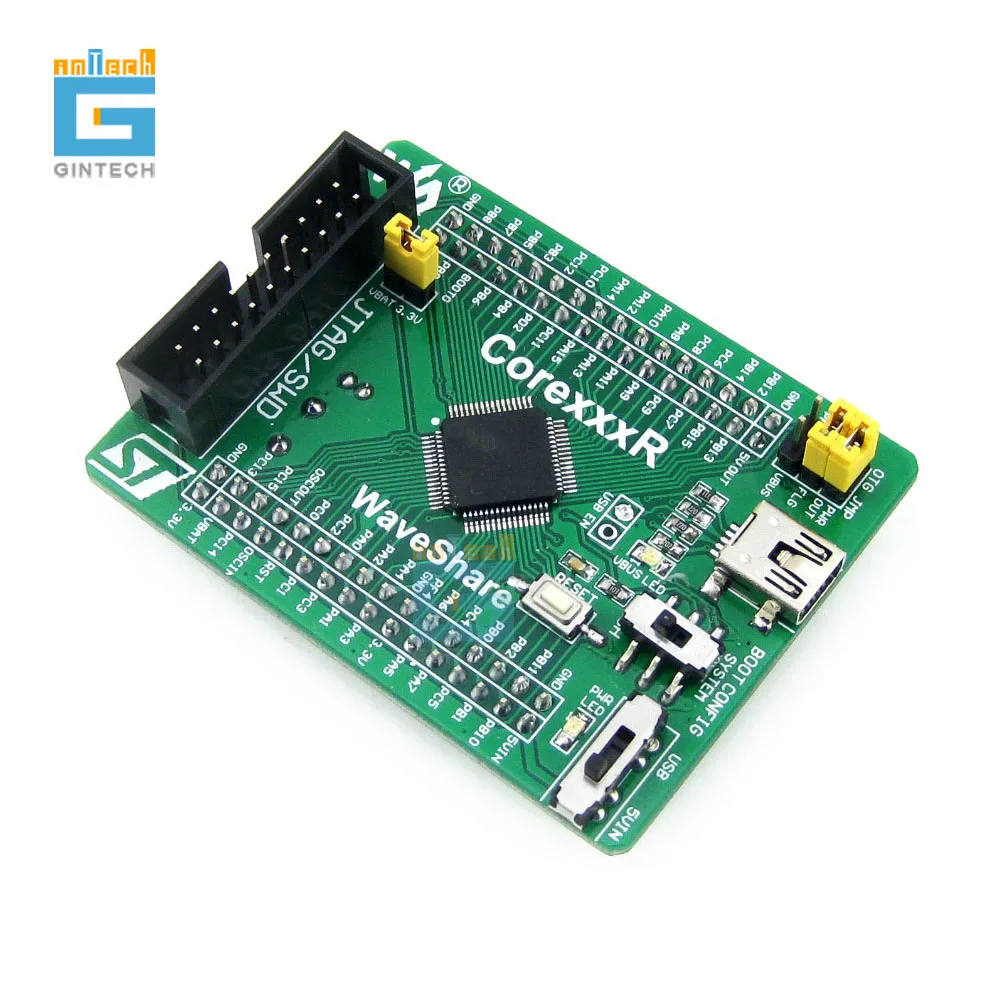

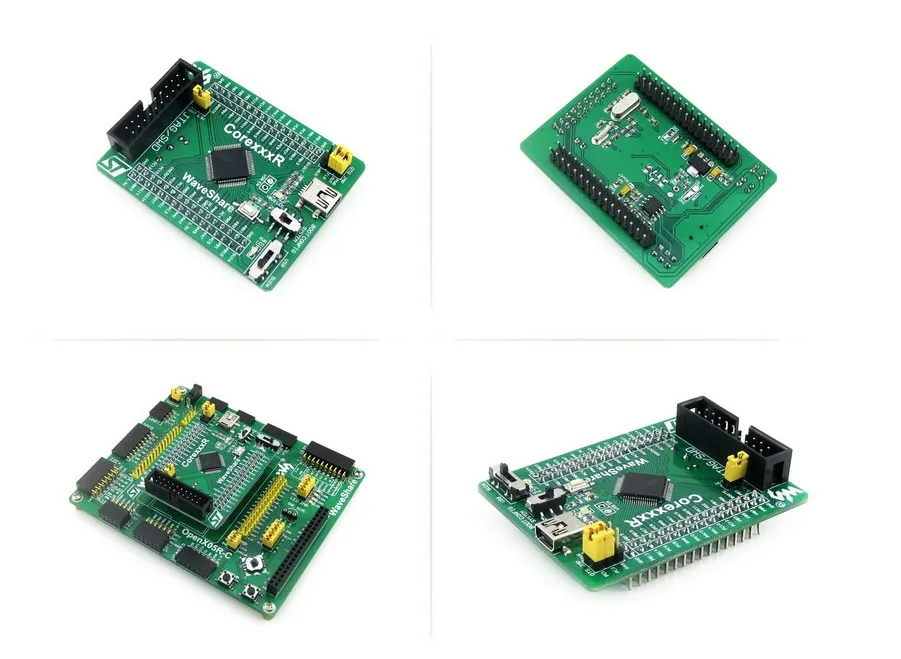

Core205R-это основная плата STM32 MCU, предназначенная дляSTM32F205RBT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

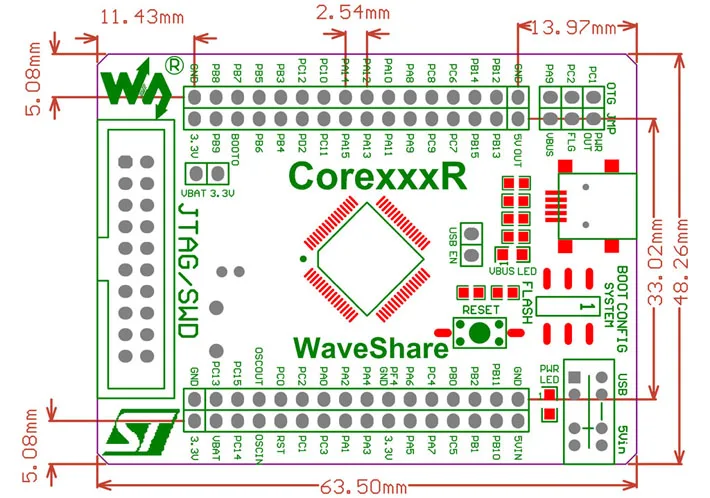

Минимальная готовая к работе система, интегральная схема, схема управления USB, разъем USB и т. д.Все порты ввода-вывода доступны на контактных разъемахJTAG/SWD Программирование/интерфейс отладки2,54 ммШаг заголовка, допускается подключение к вашей прикладной платеЧто на борту

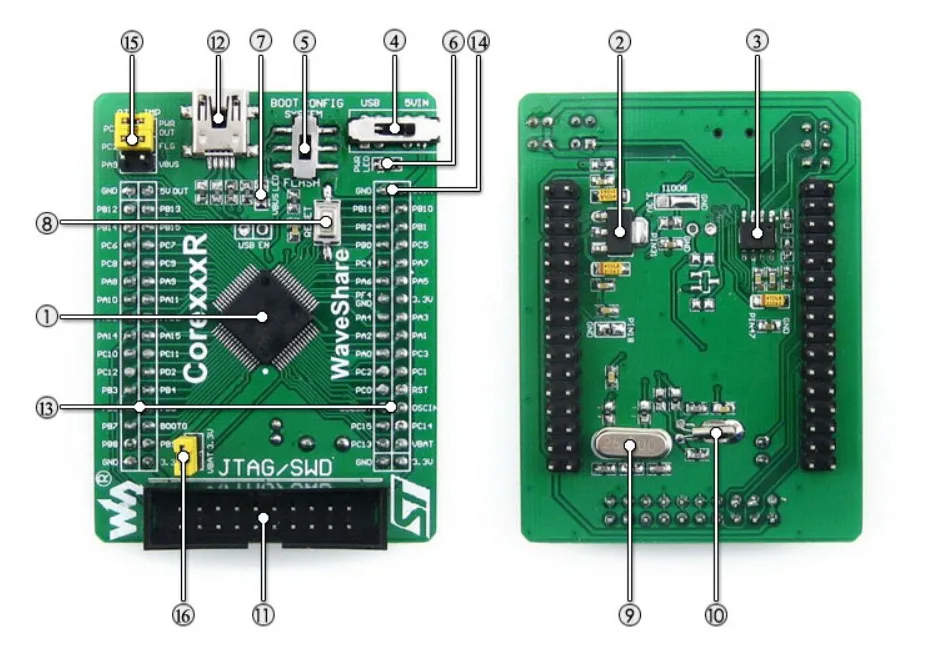

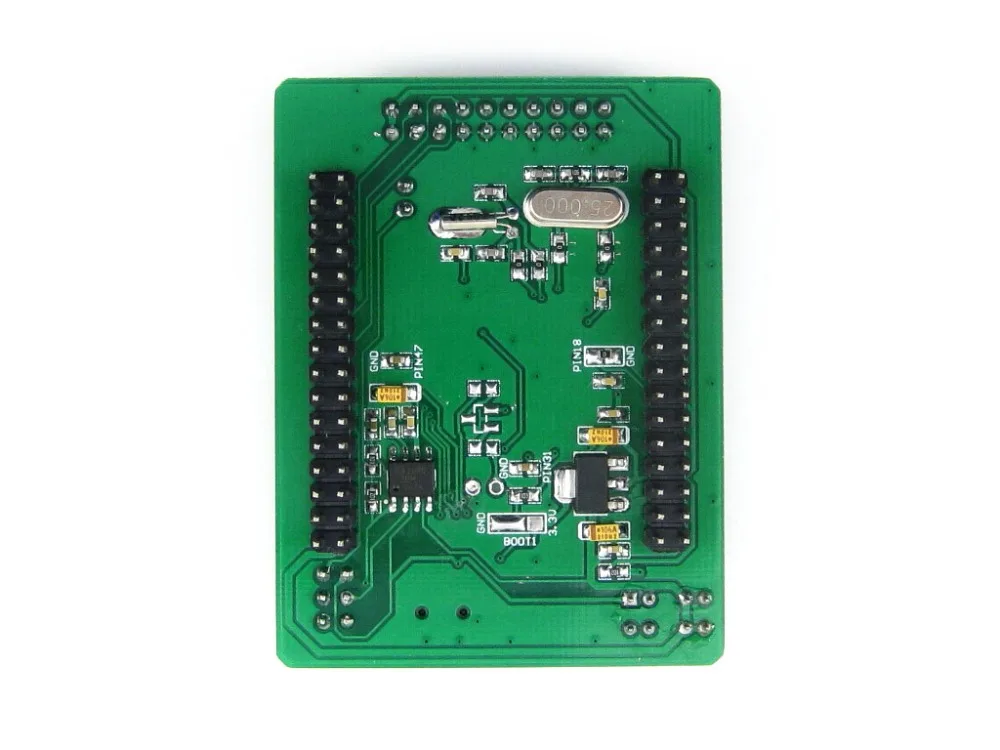

STM32F205RBT6:Высокопроизводительный микроконтроллер STM32, который отличается:Ядро:Cortex-M3 32-битный RISCРабочая частота:120 МГц, 150 Дмитров/1,25 Дмитров/МГцРабочее напряжение:1,8 в-3,6 ВПосылка:LQFP64Воспоминания:128 КБ флэш-памяти, 64 + 4 КБ SRAMИнтерфейсы связи MCU:3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CANUSB 2,0-1 шт. HS/FS устройство/хост/OTG контроллер с выделенным DMA, на чипе полноскоростной PHY1 x USB HS ULPI (требуется внешний PHY)Преобразователи AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит)Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAPAMS1117-3.3:Регулятор напряжения 3,3 ВMIC2075-2:Встроенное устройство управления питанием USBПереключатель питания,Питание от 5VIN или USB-соединенияВыбор режима загрузки,Для настройки штифта BOOT0Индикатор питанияVBUS светодиодныйКнопка сброса25 м кристалл32,768 K кристалл,Для внутреннего RTC с калибровкойИнтерфейс JTAG/SWD:Для отладки/программированияРазъем USB,Используется для установления связи USB между ПК и макетной платой STM32MCU булавки расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения5VIN pinheader,Требуется источник питания 5 В при использовании USB-хоста/OTGUSB перемычкаКороткая перемычка при использовании USBОткройте перемычку, чтобы отключить от соответствующего порта ввода-выводаПеремычка VBAT selectionКороткая перемычка для использования системного источника питанияОткройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарееФото

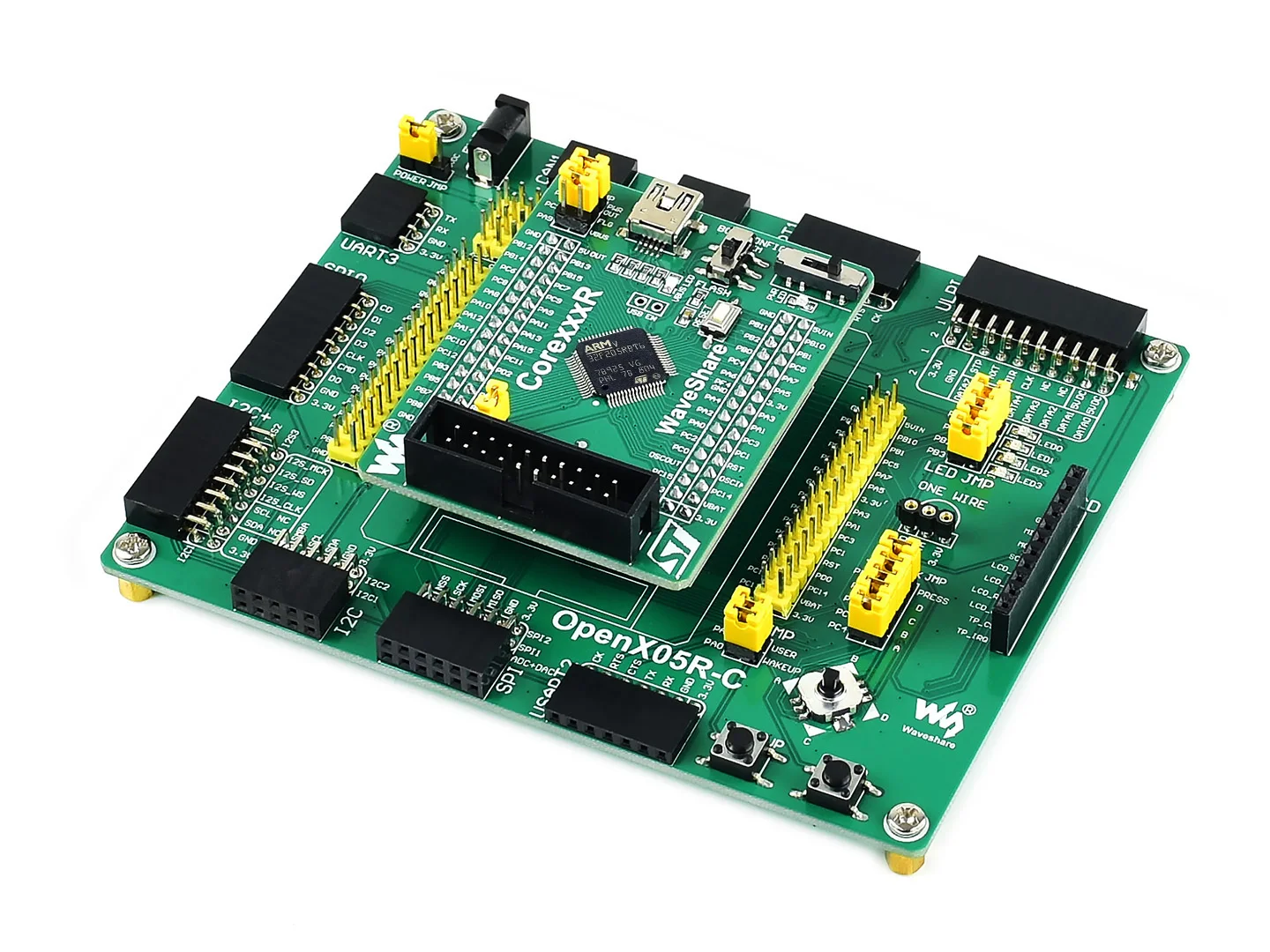

Примечание:Материнская плата или программатор/отладчик на фото не включены в стоимость.Core205R предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик.

Интерфейсы JTAG/SWD

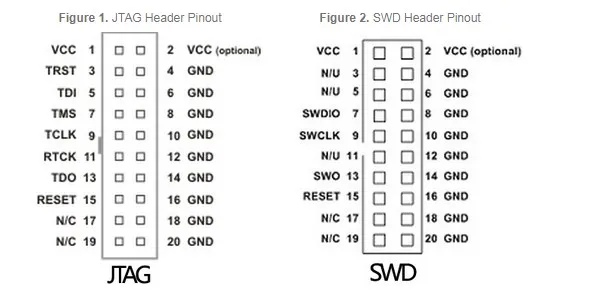

Рисунок 1, рисунок 2 показывает контакты заголовка JTAG, интерфейса SWD соответственно
