Core405R STM32F4 основная плата STM32F405RGT6 STM32F405 STM32 Cortex-M3, макетная плата с полным IOs

Обзор

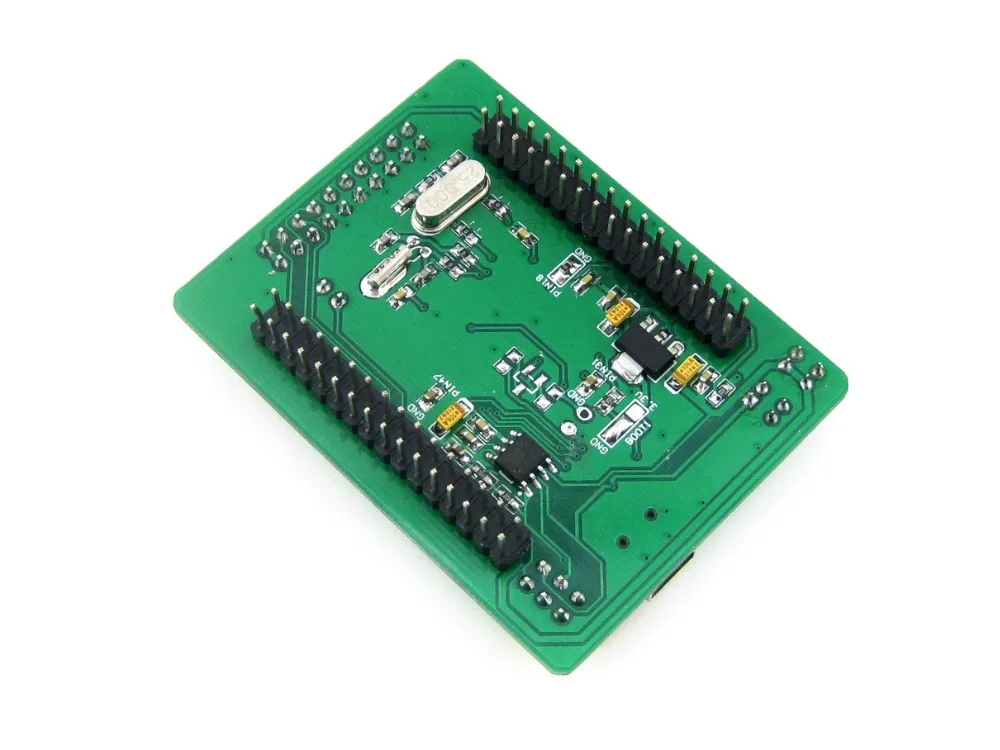

Core405R-это основная плата MCU STM32, предназначенная дляSTM32F405RGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

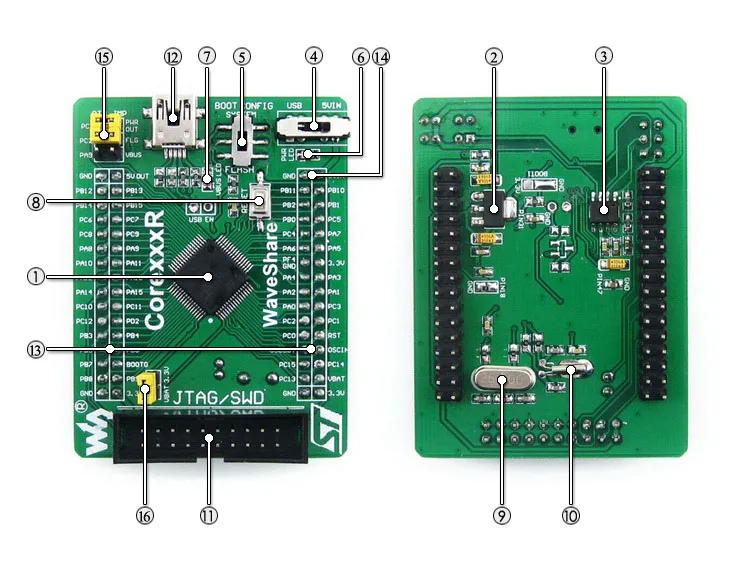

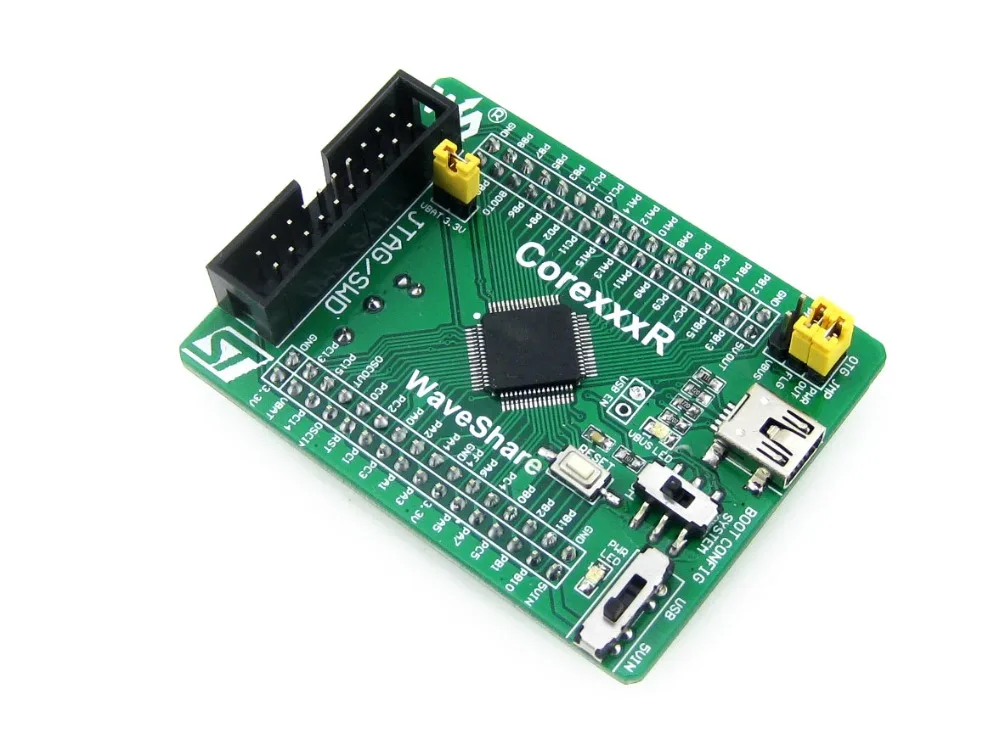

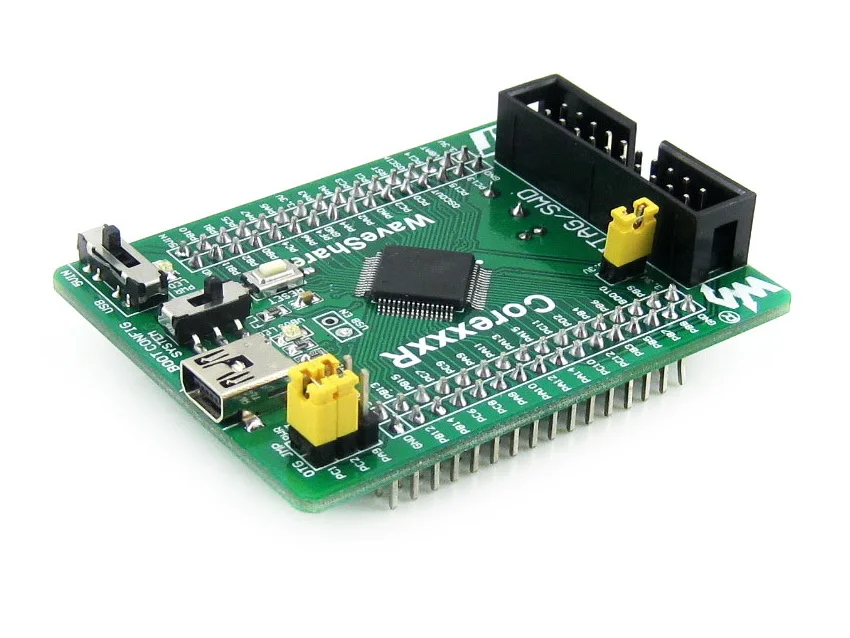

Минимальная готовая к работе система, интегральная схема, схема управления USB, разъем USB и т. д. Все порты ввода-вывода доступны на контактных разъемах JTAG/SWD Программирование/интерфейс отладки 2,54 ммШаг заголовка, допускается подключение к вашей прикладной плате Что на борту STM32F405RGT6:Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:Cortex-M4 32-битный RISC Рабочая частота:168 МГц, 210 Дмитров/1,25 Дмитров/МГц Рабочее напряжение:1,8 в-3,6 В Посылка:LQFP64 Воспоминания:Флэш-память 1 Мб, 192 + 4 КБ SRAM Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN USB 2,0-1 шт. HS/FS устройство/хост/OTG контроллер с выделенным DMA, на чипе полноскоростной PHY 1 x USB HS ULPI (требуется внешний PHY) Преобразователи AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAP AMS1117-3.3:Регулятор напряжения 3,3 В MIC2075-2:Встроенное устройство управления питанием USB Переключатель питания,Питание от 5VIN или USB-соединения Выбор режима загрузки,Для настройки штифта BOOT0 Индикатор питания VBUS светодиодный Кнопка сброса Кристалл 8 м 32,768 K кристалл,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и макетной платой STM32 MCU булавки расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения 5VIN pinheader,Требуется источник питания 5 В при использовании USB-хоста/OTG USB перемычка Короткая перемычка при использовании USB Откройте перемычку, чтобы отключить от соответствующего порта ввода-вывода Перемычка VBAT selection Короткая перемычка для использования системного источника питания Откройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарее Фотографии

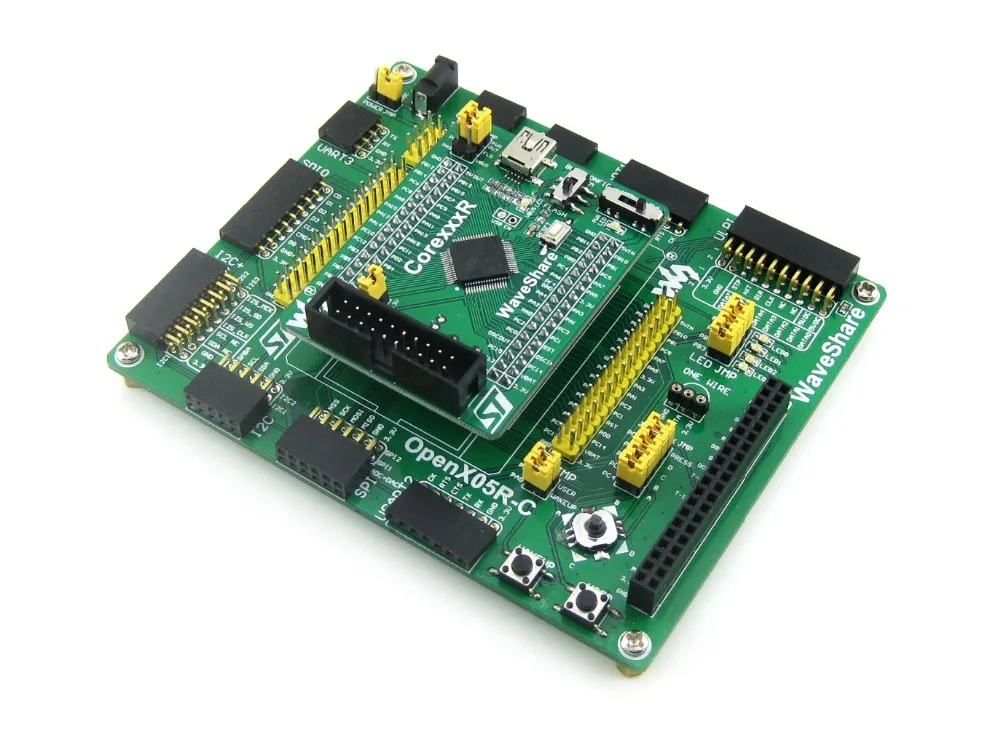

Примечание: Материнская плата или программатор/отладчик на фото не включены в стоимость. Core405R предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик.

Интерфейсы JTAG/SWD

Рисунок 1, рисунок 2 показывает контакты заголовка JTAG, интерфейса SWD соответственно

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Документации по развитию

Вики:Www.waveshare.com/объектов/core405r

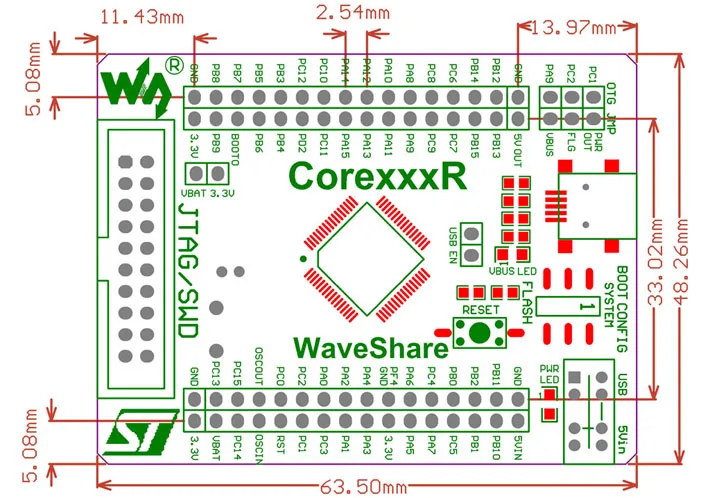

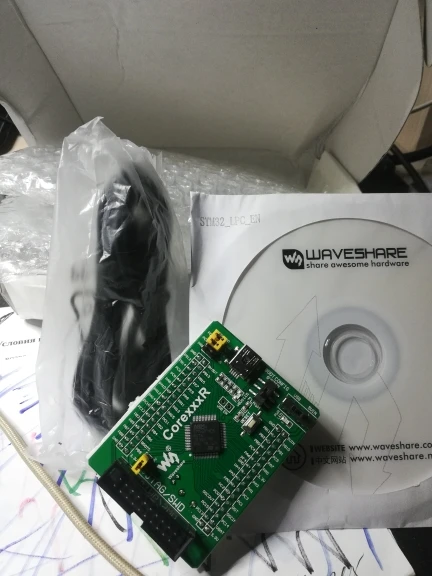

Размеры Посылка содержит
