STM32 STM32F405RGT6 основная плата MCU, полный расширитель IO, интерфейс отладки JTAG/SWD

Обзор
Core405R-это основная плата MCU STM32, предназначенная дляSTM32F405RGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
Минимальная готовая к работе система, интегральная схема, схема управления USB, разъем USB и т. д.Все порты ввода-вывода доступны на контактных разъемахJTAG/SWD Программирование/интерфейс отладки

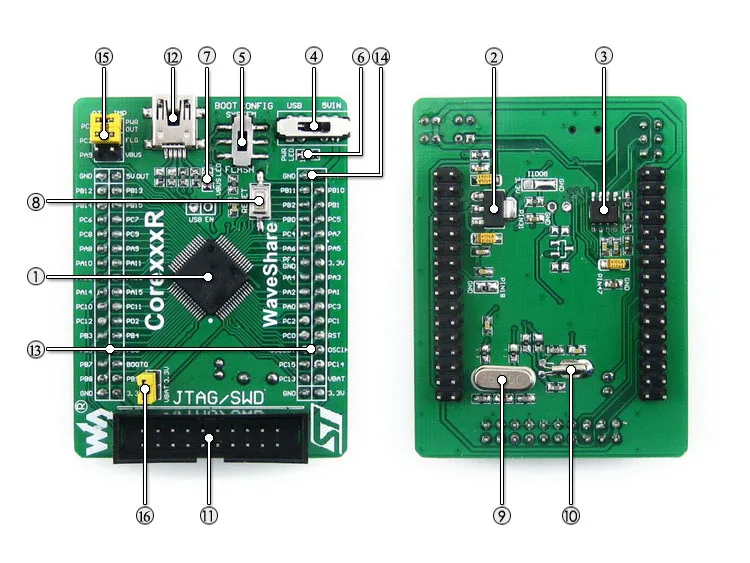

2,54 ммШаг заголовка, допускается подключение к вашей прикладной платеЧто на борту
STM32F405RGT6:Высокопроизводительный микроконтроллер STM32, который отличается:
Ядро:Cortex-M4 32-битный RISC
Рабочая частота:168 МГц, 210 Дмитров/1,25 Дмитров/МГц
Рабочее напряжение:1,8 в-3,6 В
Посылка:LQFP64
Воспоминания:Флэш-память 1 Мб, 192 + 4 КБ SRAM
Интерфейсы связи MCU:3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CANUSB 2,0-1 шт. HS/FS устройство/хост/OTG контроллер с выделенным DMA, на чипе полноскоростной PHY1 x USB HS ULPI (требуется внешний PHY)
Преобразователи AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит)
Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAP
AMS1117-3.3:Регулятор напряжения 3,3 В
MIC2075-2:Встроенное устройство управления питанием USB
Переключатель питания,Питание от 5VIN или USB-соединения
Выбор режима загрузки,Для настройки штифта BOOT0
Индикатор питанияVBUS светодиодныйКнопка сбросаКристалл 8 м32,768 K кристалл,Для внутреннего RTC с калибровкой
Интерфейс JTAG/SWD:Для отладки/программирования
Разъем USB,Используется для установления связи USB между ПК и макетной платой STM32
MCU булавки расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения
5VIN pinheader,Требуется источник питания 5 В при использовании USB-хоста/OTG
USB перемычкаКороткая перемычка при использовании USBОткройте перемычку, чтобы отключить от соответствующего порта ввода-вывода

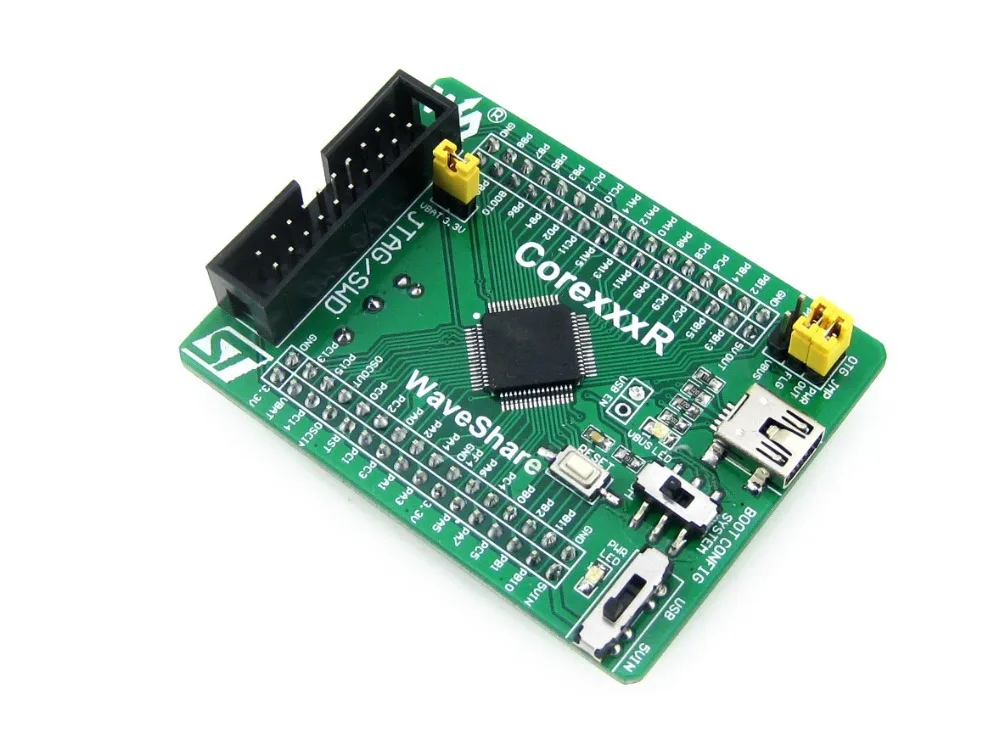

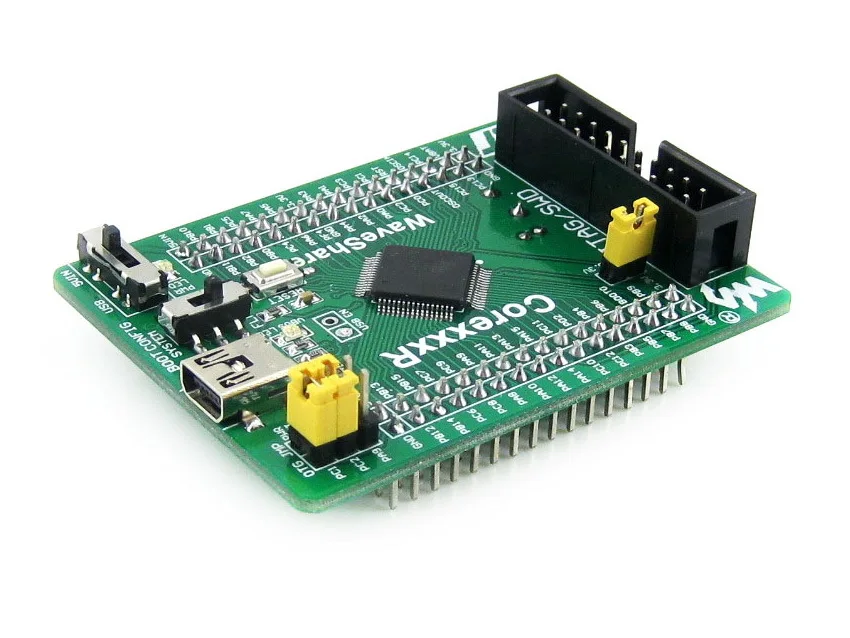

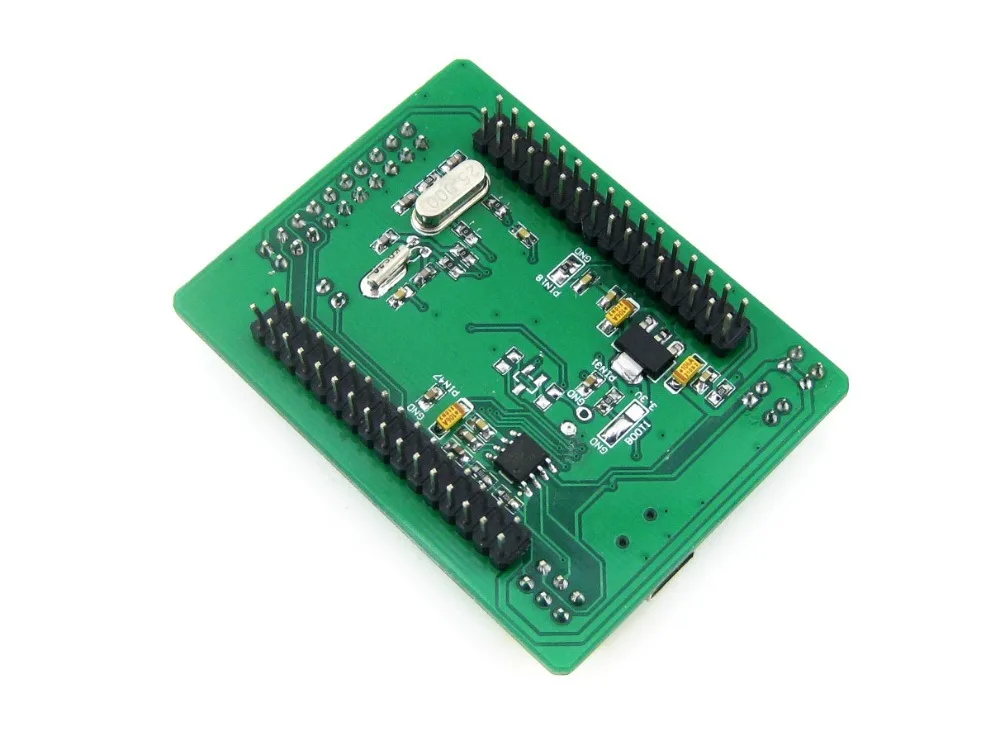

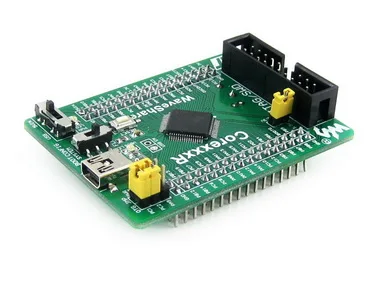

Перемычка VBAT selectionКороткая перемычка для использования системного источника питанияОткройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарееФотографии

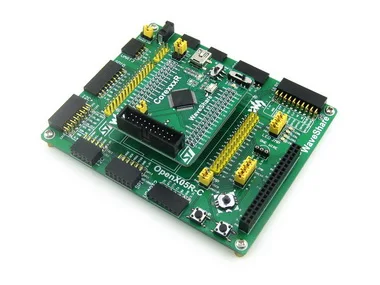

Примечание:Материнская плата или программатор/отладчик на фото не включены в стоимость.Core405R предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик.
Интерфейсы JTAG/SWD
Рисунок 1, рисунок 2 показывает контакты заголовка JTAG, интерфейса SWD соответственно
Рис. 1.Распиновка заголовка JTAG

Рис. 2.Распиновка заголовка SWD

Ресурсы для развития
Макетная плата Core405R STM32 поставляется с руководством пользователя CD, включая ресурсы разработки, перечисленные ниже:

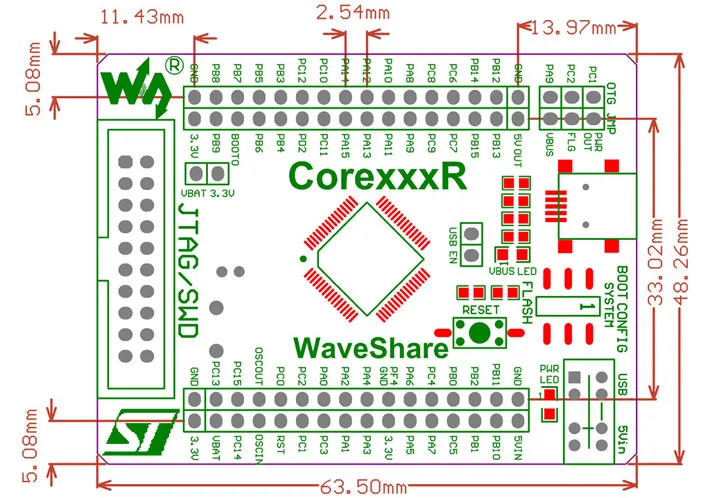

Сопутствующее программное обеспечение (KEIL и т. Д.)Примеры в CСхема (PDF)Документации по развитиюРазмеры

Посылка содержит
Core405R x 1Кабель USB типа A-Mini-B x 1Руководство пользователя CD x 1
