Waveshare Open405R-C Стандартный STM32F4 STM32F405R Ручной штатив STM32 комплект макетной платы

Open405R-C-это разработочная плата STM32, предназначенная для STM32F405RGT6 Микроконтроллер, состоит из материнской платы и основной платы MCU Core405R.

Open405R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

MCU разъем основной платы: Для легкого подключения Core405R

Интерфейс UART3: Легко подключается к RS232, USB к 232 и т. Д.

Интерфейс SDIO: Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI

I2S2/I2S3/I2C1: Для подключения I2S периферийных устройств, таких как аудио модуль

Интерфейс I2C1/I2C2: Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.

Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.

SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также

Интерфейс USART2: Легко подключается к RS232, RS485, USB к 232 и т. Д.

ЖК-интерфейс: Для подключения сенсорного ЖК-экрана

Интерфейс ULPI: Для подключения высокоскоростного USB периферийного устройства (STM32F405R интегрирует USB HS контроллер без какого-либо устройства PHY)

Интерфейс UART1: Легко подключается к RS232, USB к 232 и т. Д.

Интерфейс CAN2: Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно

Интерфейс CAN1: Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно

Однопроводный интерфейс: Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.

5V DC jack

5V/3,3 V вход/выход: Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя

MCU контактный разъем: VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

5 в выбор мощности перемычки: Питание от ядра 5 В или 5 в постоянного тока

Светодиоды: Удобно для указания состояния ввода/вывода и/или состояния работы программы

Ключ пользователя: Удобно для ввода/вывода и/или для работы с кодом

Кнопка пробуждения: Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя

Джойстик: Удобно для ввода/вывода (пять позиций)

Ядро: Cortex-M4 32-разрядный процессор RISC

Рабочая частота: 168 МГц, 210 DMIPS/1,25 DMIPS/МГц

Рабочее напряжение: 1,8 V-3,6 V

Посылка: LQFP64

Воспоминания: 1 Мб флэш, 192 + 4кб SRAM

3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN

USB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY

1 x USB HS ULPI (требуется внешняя PHY)

AD & DA конвертеры: 3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)

Отладка/программирование: Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

AMS1117-3.3: 3,3 V регулятор напряжения

MIC2075-2: Бортовое USB устройство управления питанием

Выключатель питания, Питание от 5Vin или USB подключения

Выбор режима загрузки, Для настройки бут0 pin

Индикатор питания

VBUS светодиодный

Кнопка сброса

Кристалл 8 м

32,768 K кристалл, Для внутреннего RTC с калибровкой

Интерфейс JTAG/SWD: Для отладки/программирования

Разъем USB, Используется для установления связи USB между ПК и платой разработки STM32

Расширитель MCU pins, VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения

5Vin pinheader, 5 в источник питания требуется при использовании USB хоста/OTG

Короткий Джемпер при использовании USB

Откройте перемычку для отключения от соответствующего порта ввода/вывода

Короткий Джемпер для использования системы питания

Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

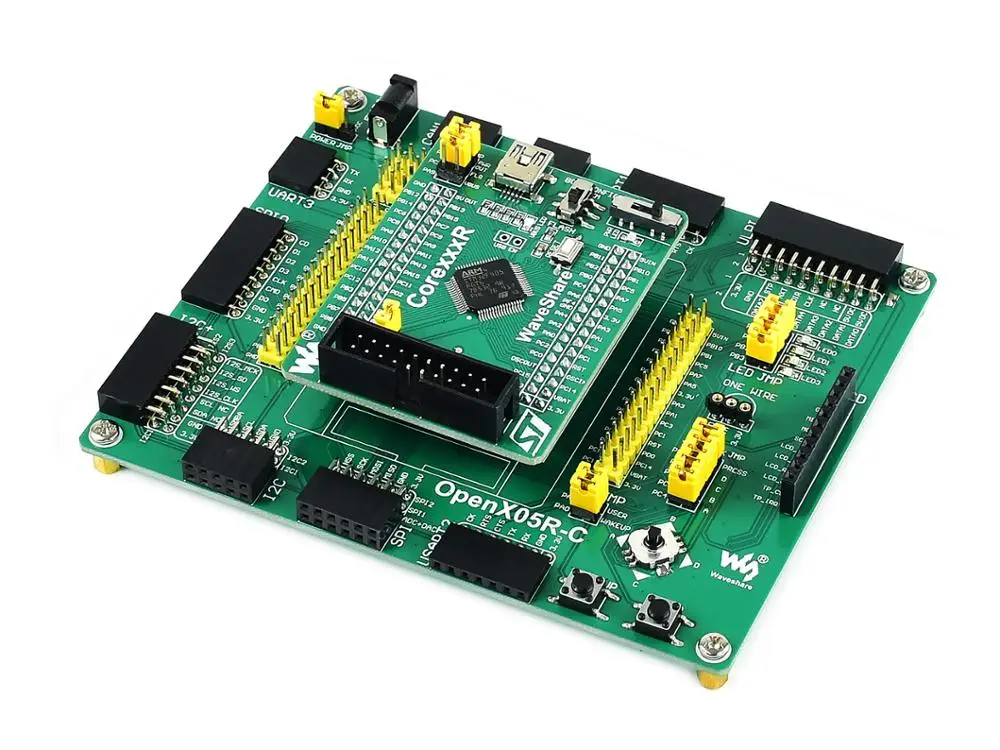

Open405R-C макетная плата

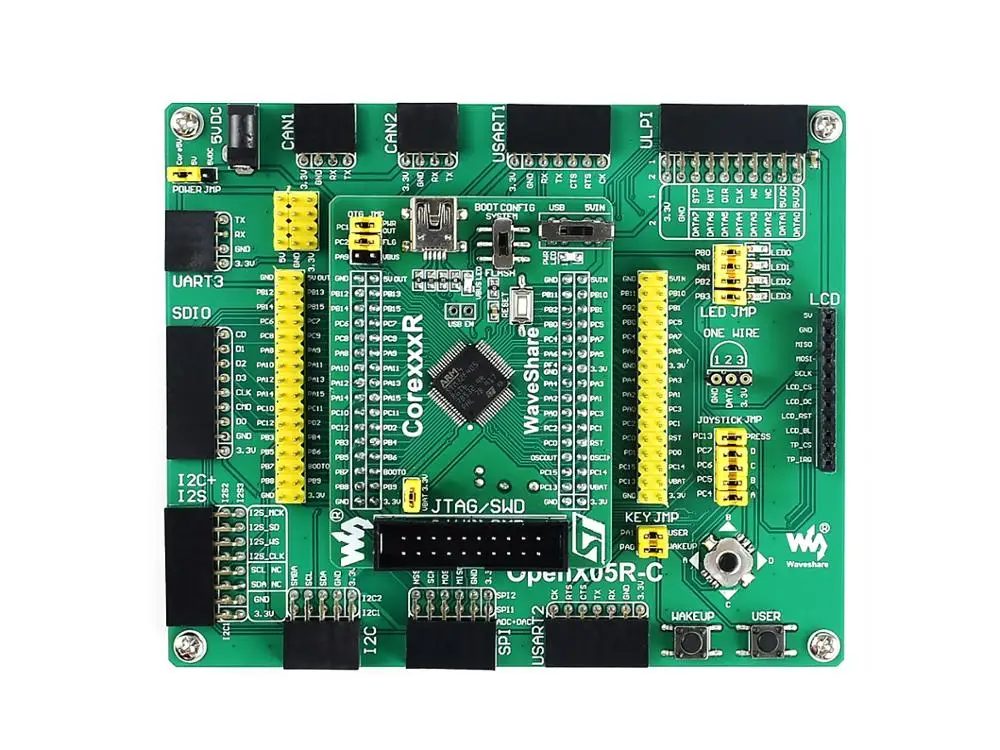

Open405R-C макетная плата

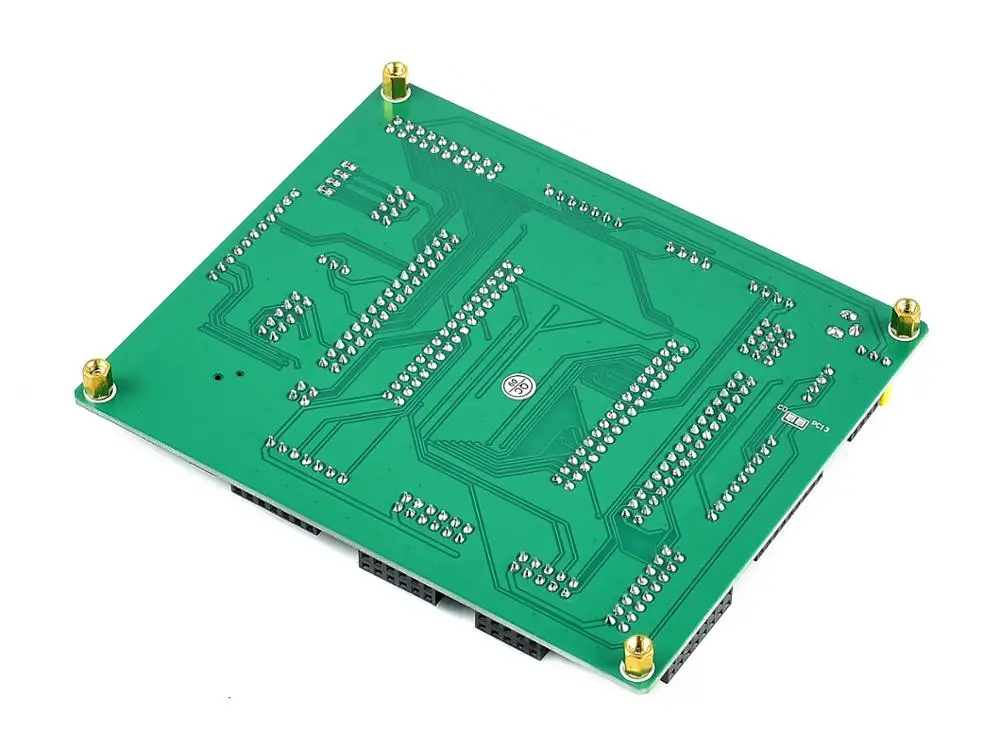

Open405R-C доска для разработки вид сзади

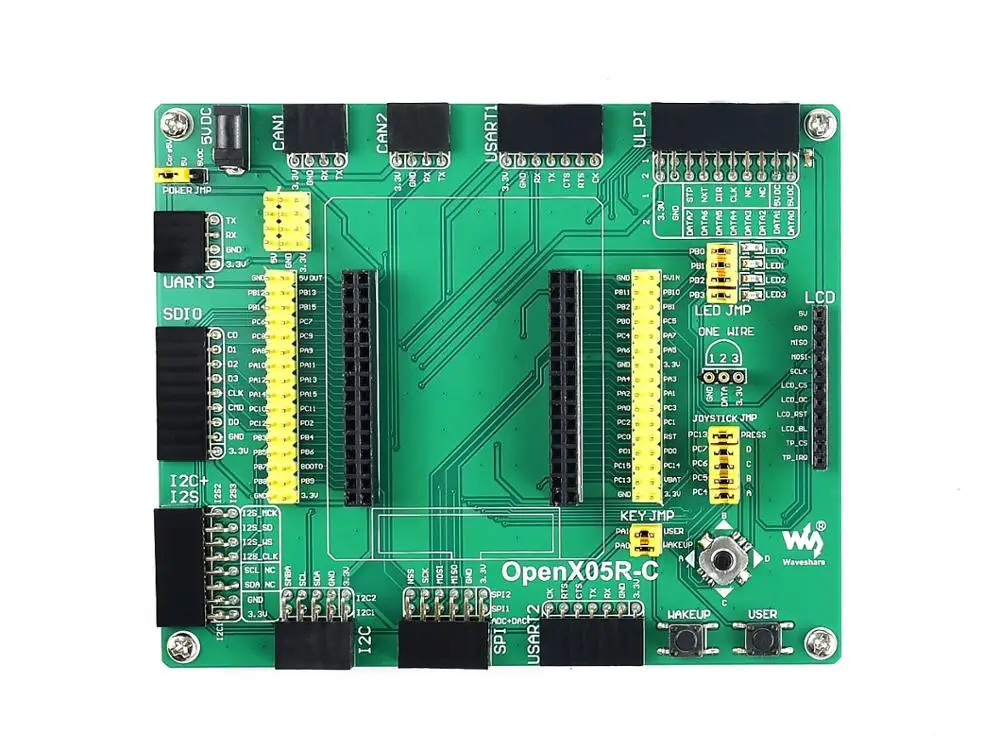

Open405R-C материнская плата

Материнская плата MCU Core405R

Материнская плата MCU Core405R

Подключение к ЖК-дисплею с сенсорным экраном

Подключение к usb-устройству через кабель OTG

Подключение к USB3300 USB HS плате

Подключение к аудиоплате

Подключение к плате RS232

Подключение к плате RS485

Подключение к USB UART Board

Подключение к плате CAN

Подключение к 8 кнопкам

Подключение к 5 клавиатуре IO

Подключение к AD клавиатуре

Тестовая плата на AD/DA порт

Подключение к Фрам-доске

Многофункциональный периферийный модуль I2C, подключенный к шине I2C

Подключение к плате DataFlash

Подключение к MP3 плате VS1003B

Подключение к NRF24L01 RF плате

Подключение к плате для хранения Micro SD

Подключение к любой вспомогательной плате, которая вам нужна

Примечание:Open405R-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.Open405R-C не интегрирует функцию отладки, требуется отладчик.

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1. Надпись JTAG

Рис. 2. Коннектор SWD

Посылка

Вес: 0,238 кг

Open405R-C макетная плата x 1

PL2303 USB UART Board (mini) x 1

Usb-разъем типа A для мини-кабеля типа B x 1

Штепсельная Вилка USB типа A для мини-кабеля типа B x 1

4-контактный 2 в упаковке x 1

Кабель питания USB x 1

Программное обеспечение CD x 1
