Макетная плата STM32F405 STM32 ARM Cortex-M4 STM32F405RGT6 + 8 комплектов модулей аксессуаров = Open405R-посылка

Обзор

Open405R-C-это макетная плата STM32, разработанная дляSTM32F405RGT6Микроконтроллер состоит из материнской платы и основной платы MCUCore405R.

Open405R-C поддерживает дальнейшее расширение с различными дополнительными досками аксессуаров для конкретного применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с Микроконтроллерами серии stm32f2.

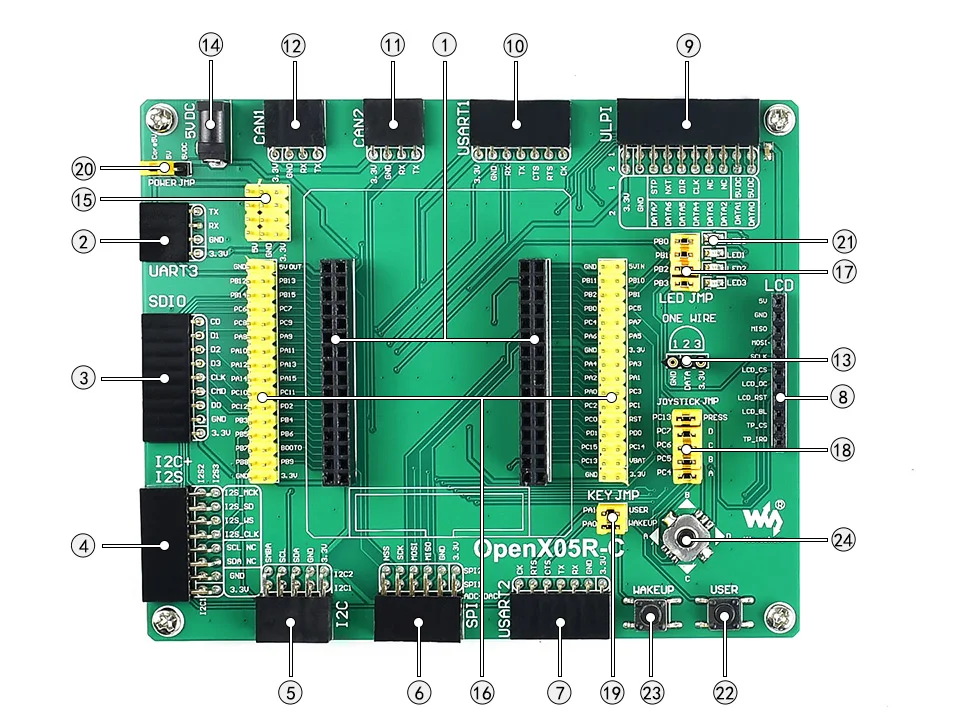

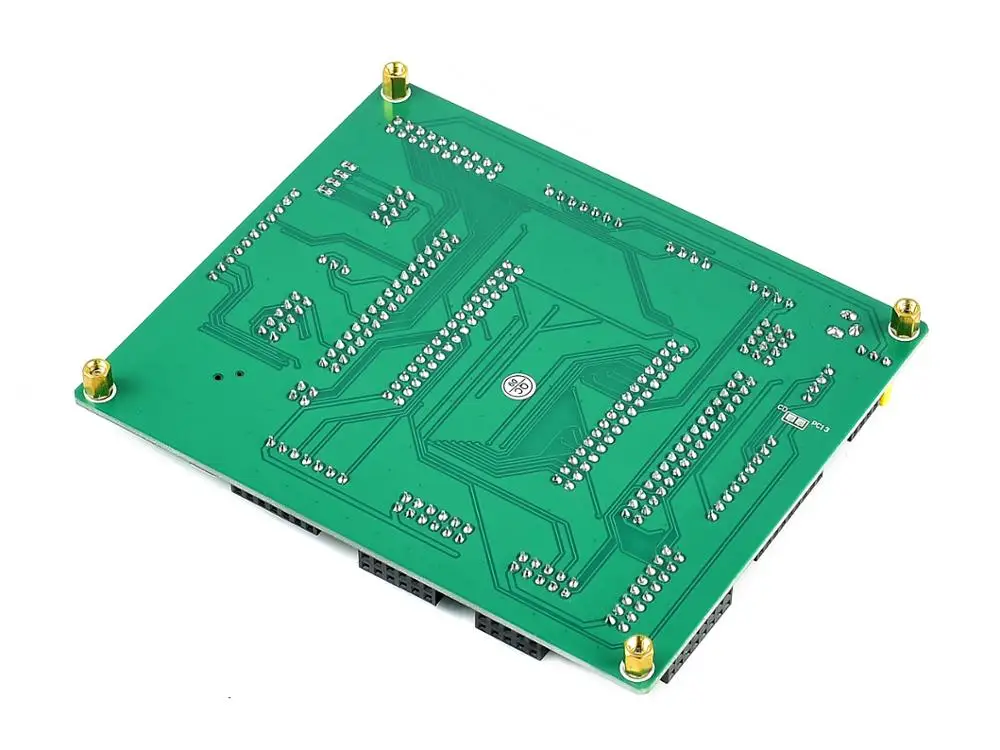

Что на материнской плате

Разъем основной платы MCU:Для легкого подключения Core405R Интерфейс UART3:Легко подключается к RS232, USB к 232 и т. д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения периферийных устройств I2S, таких как аудиомодуль Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода-вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс SPI1/SPI2 + AD/DA Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3-модуль и т. д. SPI1 имеет альтернативную функцию AD/DA, также поддерживает подключение модуля AD/DA Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. д. ЖК-интерфейс:Для подключения сенсорного ЖК-экрана Интерфейс ULPI:Для подключения высокоскоростного USB-периферийного устройства (STM32F405R интегрирует USB HS-контроллер без каких-либо устройств PHY) Интерфейс UART1:Легко подключается к RS232, USB к 232 и т. д. Интерфейс CAN2:Поддерживает связь с платами для аксессуаров, которые удобно оснащены устройством CAN Интерфейс CAN1:Поддерживает связь с платами для аксессуаров, которые удобно оснащены устройством CAN Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка вке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. 5V DC jack 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, а также общего заземления с другой пользовательской платой Контактный разъем MCU:VCC, GND и все порты ввода-вывода доступны на разъемах расширения для дальнейшего расширения Светодиодная перемычка Короткая перемычка для подключения к I/Os по умолчанию, используемому в примере кода Откройте перемычку, чтобы подключиться к пользовательским входам/ОС через перемычки Перемычка для джойстика Короткая перемычка для подключения к I/Os по умолчанию, используемому в примере кода Откройте перемычку, чтобы подключиться к пользовательским входам/ОС через перемычки Кнопка включения/кнопка включения Короткая перемычка для подключения к I/Os по умолчанию, используемому в примере кода Откройте перемычку, чтобы подключиться к пользовательским входам/ОС через перемычки Перемычка выбора питания 5 в:Питание от ядра 5 В или 5 в постоянного тока Светодиоды:Удобно для индикации состояния ввода-вывода и/или запуска программы Пользовательский ключ:Удобно для ввода/вывода и/или взаимодействия с бегущим кодом Кнопка пробуждения:Активируйте MCU STM32 из спящего режима, а также используется в качестве обычного пользовательского ключа Джойстик:Удобно для ввода/вывода (пять позиций) Что на Core405R

STM32F405RGT6:Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:Cortex-M4 32-битный RISC Рабочая частота:168 МГц, 210 Дмитров/1,25 Дмитров/МГц Рабочее напряжение:1,8 в-3,6 В Посылка:LQFP64 Воспоминания:Флэш-память 1 Мб, 192 + 4 КБ SRAM Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN USB 2,0-1 шт. HS/FS устройство/хост/OTG контроллер с выделенным DMA, на чипе полноскоростной PHY 1 x USB HS ULPI (требуется внешний PHY) Преобразователи AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAP AMS1117-3.3:Регулятор напряжения 3,3 В MIC2075-2:Встроенное устройство управления питанием USB Переключатель питания,Питание от 5VIN или USB-соединения Выбор режима загрузки,Для настройки штифта BOOT0 Индикатор питания VBUS светодиодный Кнопка сброса Кристалл 8 м 32,768 K кристалл,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и макетной платой STM32 MCU булавки расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения 5VIN pinheader,Требуется источник питания 5 В при использовании USB-хоста/OTG USB перемычка Короткая перемычка при использовании USB Откройте перемычку, чтобы отключить от соответствующего порта ввода-вывода Перемычка VBAT selection Короткая перемычка для использования системного источника питания Откройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарее Фотографии

Примечание: Open405R-C поддерживает программирование через загрузчик STM32 UART, в посылка также входит плата для аксессуаров USB-UART. Open405R-C не интегрирует никакую функцию отладки, требуется отладчик.

Интерфейсы JTAG/SWD

На рисунках 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. Д.) Демо-код (примеры в C, μC/OS-II) Схема (PDF) Документы по разработке STM32 (техническое описание и т. Д.)

Вики:Www.waveshare.com/360/open405r-c

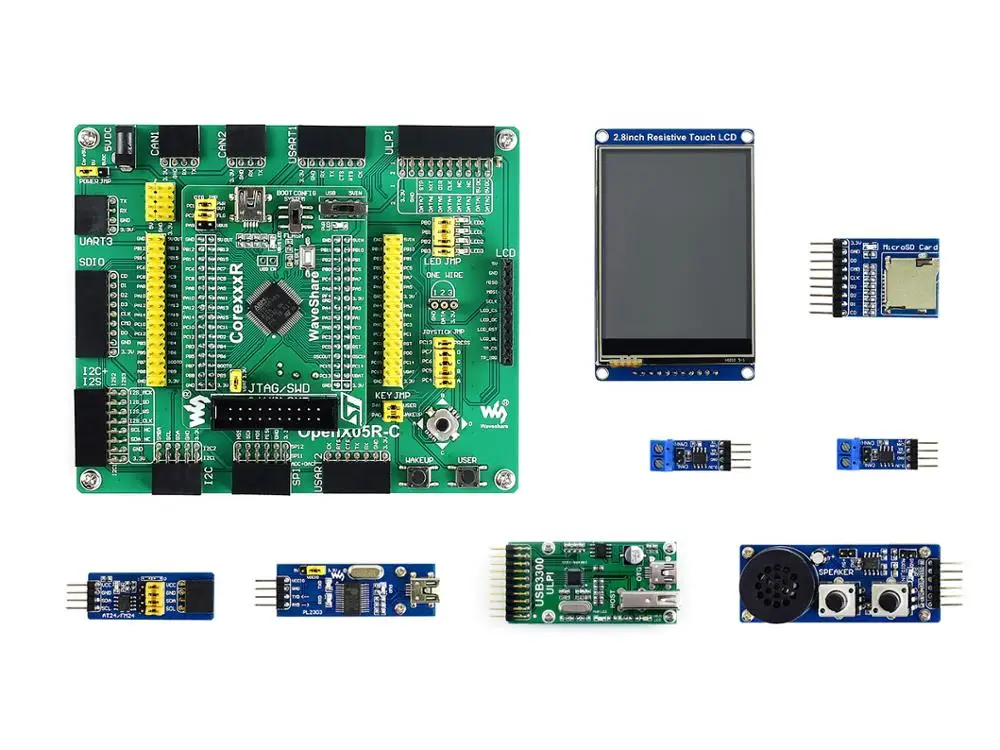

Содержимое упаковки

Вес:0,356 кг
