Блок литиевых аккумуляторов 6S, 80 А, 100 А, PCMPCBBMS для литиевых аккумуляторов 24 В 18650 для электровелосипедов, скутеров и инструментов

Примечания: см. Таблицу ниже, чтобы найти подходящие модели.

3S 10A-200A

8S 10A-200A

14S10A-200A

20S10A-200A

4S 10A-200A

10S10A-200A

15S10A-200A

21S10A-200A

6S 10A-200A

12S10A-200A

16S10A-200A

24S10A-200A

7S10A-200A

13S10A-200A

17S10A-200A

LTO BMS

О температурном мониторе, если вам нужно, пожалуйста, сообщите нам

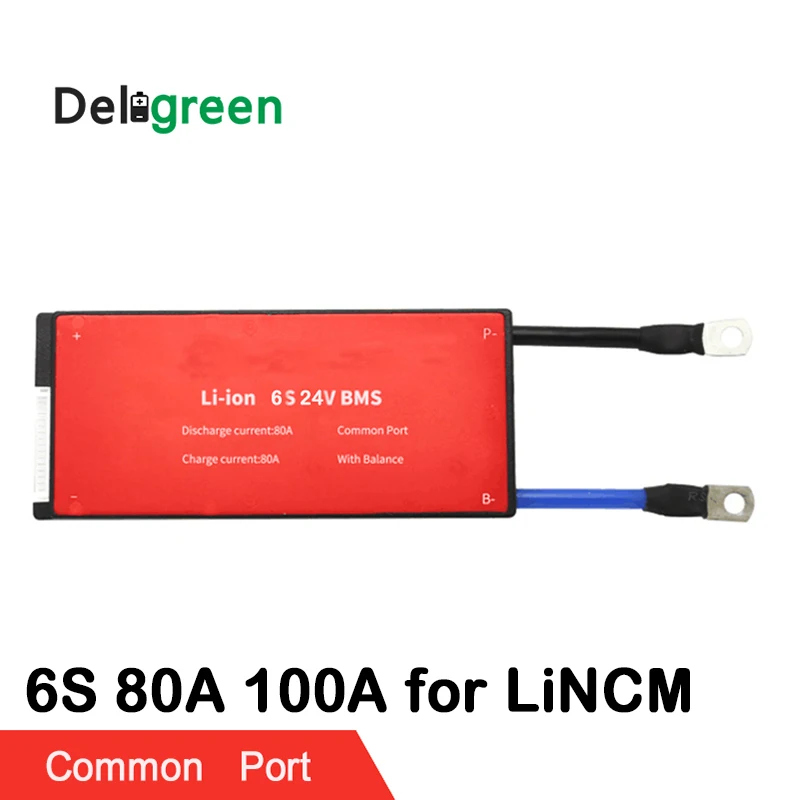

Модель: DG6S 80A100АДля аккумулятора LiNCM с номинальным напряжением 3,7 в

Постоянная Разрядка ток:80А100А

Постоянный ток заряда:80А100А

Зарядный провод и разрядный провод одинаковы

Мы можем настроить любую печатную плату от 2S до 24S литиевых батарей с разным током.

Добро пожаловать в розницу и оптом. Больше скидок на объемный заказ!

1. Обзор

DG6S80А100АPCB используется для аккумуляторных батарей серии 6. Мы можем конструировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и Li-polymer и т. Д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

3. Технические параметры(Ниже приведен пример для батареи LiNCM с номинальным напряжением 3,7 в. Если ваш Аккумулятор LiFePO4, мы установим параметры для батарей LiFe)

Содержание

Спец

Блок

Примечания

Разряд

Постоянная Разрядка ток

80/100

А

Пиковый ток разряда

160/200

А

Зарядка

Напряжение заряда

24

V

Ток заряда

80/100 (макс)

А

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,05

V

Задержка защиты от перезаряда и напряжения

0,5

S

Сброс напряжения заряда

4,19 ± 0,05

V

Балансировка мощности

Напряжение баланса мощности

4,18

V

Стабилизатор напряжения

4,18

V

Баланс тока

35

Ма

Защита от переразряда

Обнаружение напряжения переразряда

2,8 ± 0,05

V

Задержка обнаружения разряда

0,5

S

Сброс напряжения разряда

3,0 ± 0,05

V

Защита от перегрузки по току

Обнаружение напряжения по току

150

МВ

Задержка обнаружения перегрузки по току

9

Мс

Защита от перегрузки по току

80/100

А

Защита от перегрузки по току

Отключить нагрузку

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Отключить нагрузку

Температура

Защита

Температурная защита

Нет

℃

Можно настроить

Сопротивление

Резистор главной цепи

≤ 10

МОм

Самостоятельно

Потребление

Рабочий ток

≤ 50

МкА

Сонный ток (когда батарея разряжена)

≤ 12

МкА

Рабочая температура

Диапазон температур

-30/+ 80

℃

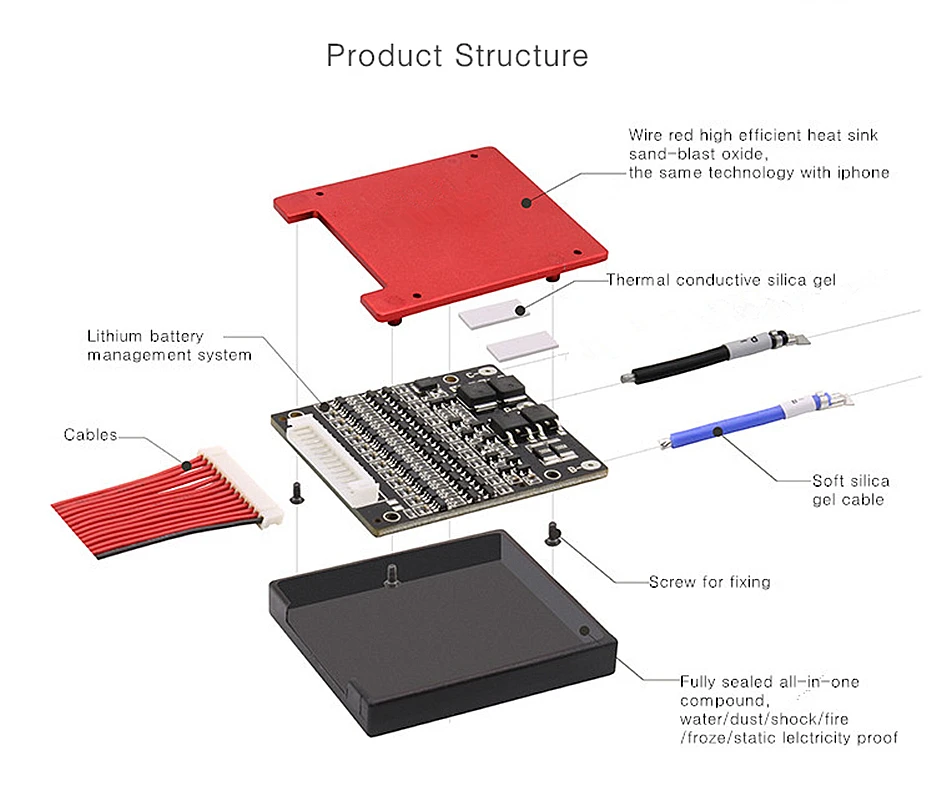

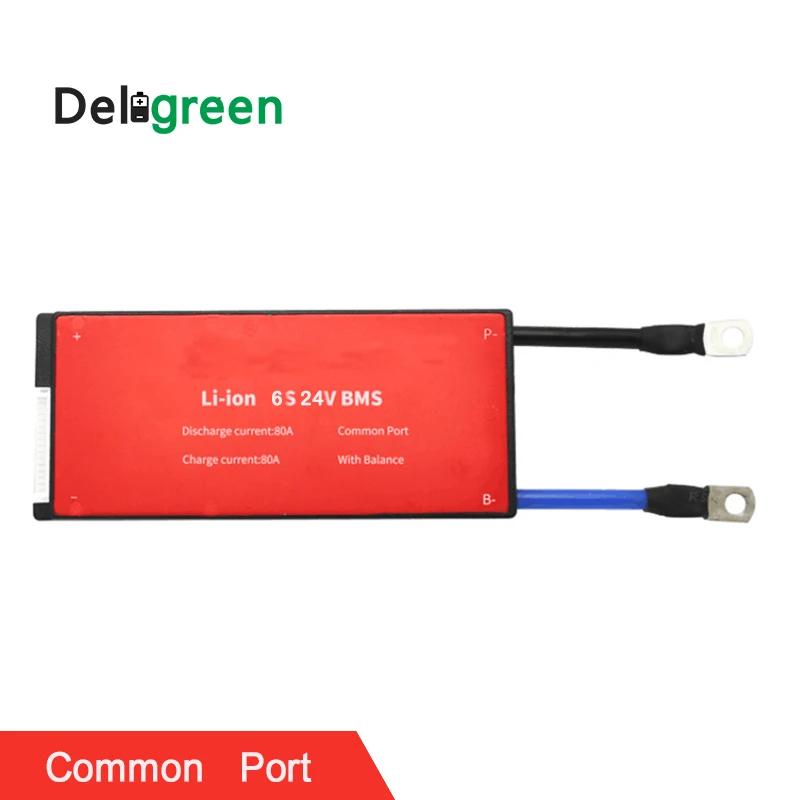

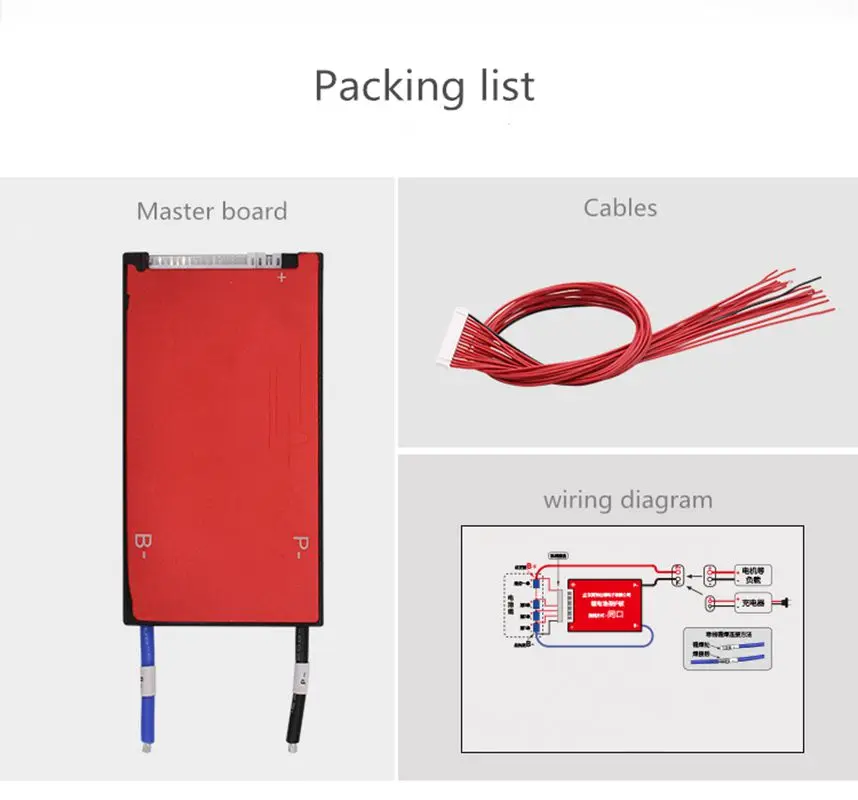

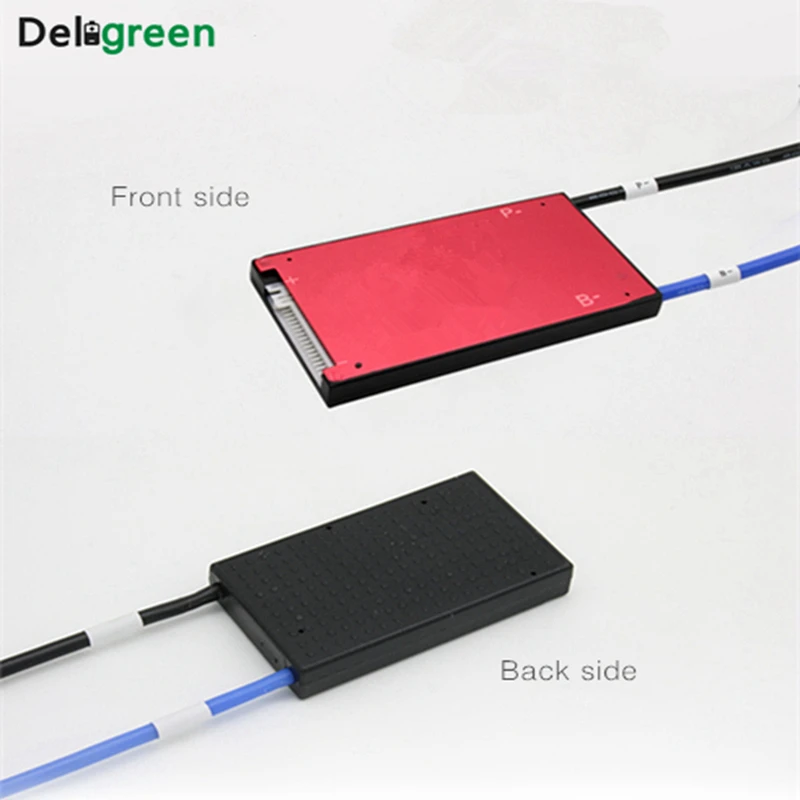

4. Фото продукта

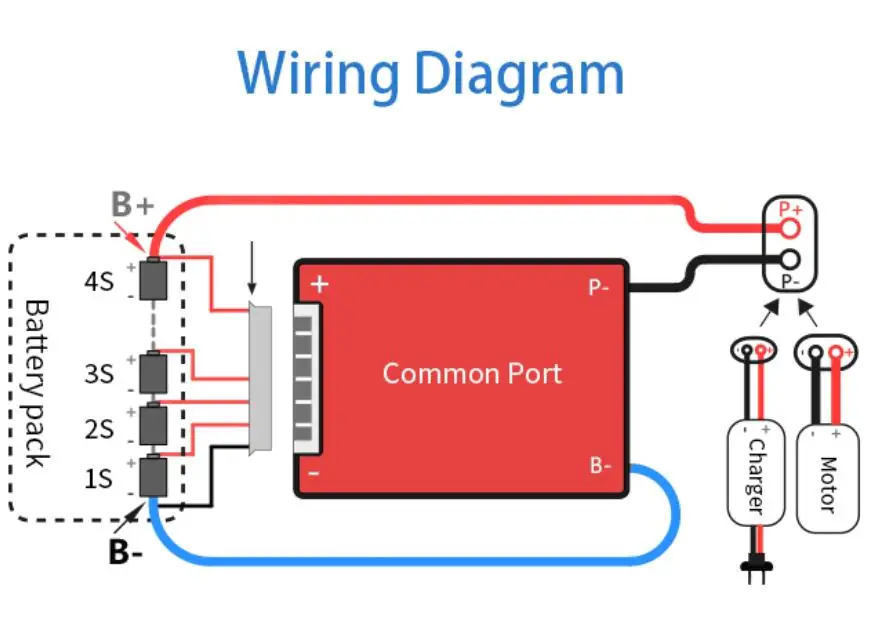

5. Инструкция по подключению

6. Часто задаваемые вопросы

1) какой ток печатной платы мне выбрать?

Возьмите пакет 13S 48 В в качестве примера: какую печатную плату вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16 А. Ниже 500 Вт, вы можете выбрать 18 А, ниже 800 Вт, вы можете выбрать 35 А, ниже 1 кВт, вы можете выбрать 60 А. Выше 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2) Могу ли я использовать печатную плату большего размера, чем надо?

Предположим, вам нужна печатная плата 60A, но вы выбрали 80A, это нормально.

80 а обеспечивает более высокий ток. Ничего плохого, но немного выше цена.

Но если вы выбираете 50А, к сожалению, он слишком мал. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем должна была быть.

3) какое зарядное устройство мне выбрать?

Литиевая батарея должна заряжаться от зарядного устройства. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить МОП-трубку печатной платы.

4) Если у меня есть печатная плата, мне нужны ли балансирующие устройства?

Да, если вы можете добавить балансиры QNBBM, это было бы идеально.

Основная функция печатной платы-предотвратить перезарядку или разрядку аккумуляторов, перегрев и т. д.

Все печатные платы/BMS в мировом балансе производительности не удовлетворяют.

С добавлением балансиров срок службы батарей увеличится, а емкость будет полностью использована.

5) Как оценить, сломана ли моя печатная плата?

Если вы хотите оценить, исправна ли печатная плата или нет, Используйте мультиметр и посмотрите, близко ли Напряжение каждой ячейки друг к другу или нет. Когда разница в напряжении составляет 1 в, аккумулятор обладает такой производительностью: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата сломана, аккумулятор не может быть разряжен, когда вы измеряете, что напряжение батареи является нормальным.
