10S 15A 20A 30A 40A 50A 60A 36V PCMPCBBMS для 3,7 V LiNCM аккумуляторного блока 18650 литий-ионный аккумулятор с sctoor

Примечания: см. Таблицу ниже, чтобы найти подходящие модели.

3S 10A-200A

8S 10A-200A

14S10A-200A

20S10A-200A

4S 10A-200A

10S10A-200A

15S10A-200A

21S10A-200A

6S 10A-200A

12S10A-200A

16S10A-200A

24S10A-200A

7S10A-200A

13S10A-200A

17S10A-200A

LTO BMS

О температурном мониторе, если вам нужно, пожалуйста, сообщите нам

80% покупателей также заказывают балансировку

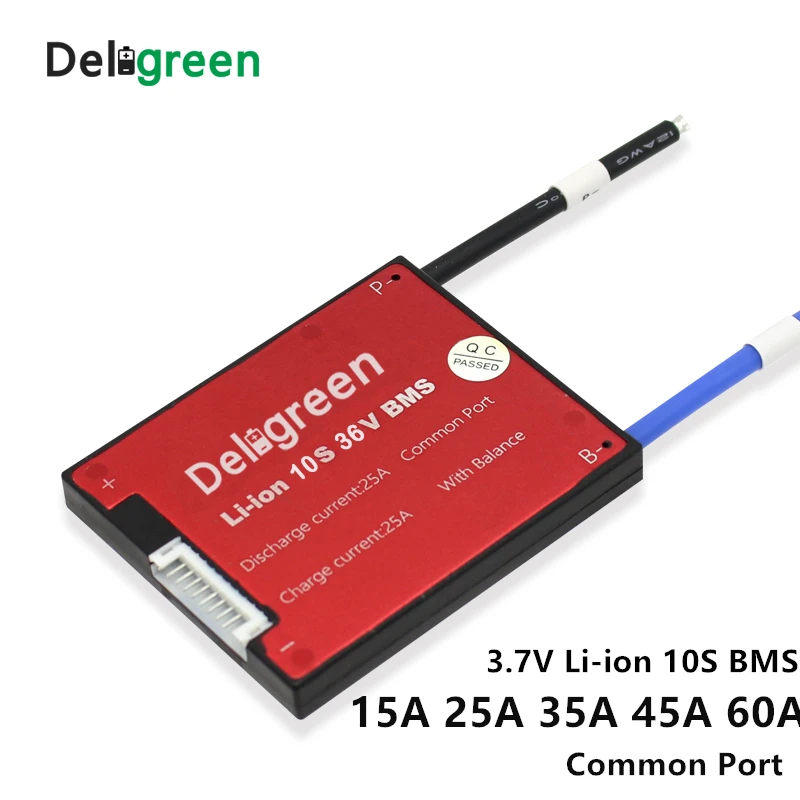

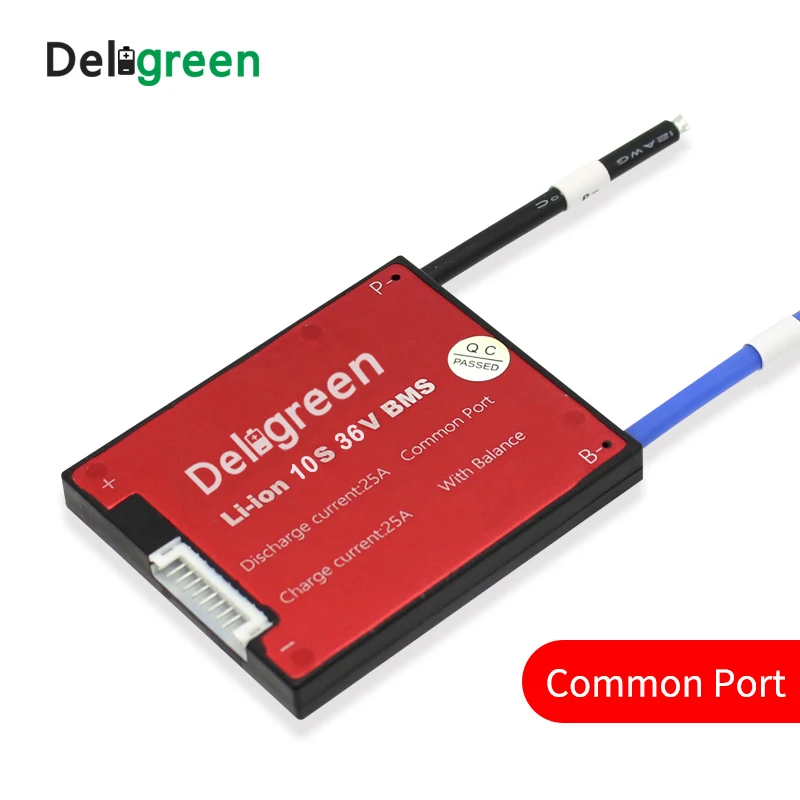

Модель: DG10S 20A 30A 40A 50A 60AДля 3,7 В НоминальнаяПодкладка смАккумулятор

Мы можем настроить любой PCB от 2S до 24S литиевых батарей с разным током.

Добро пожаловать в розницу и оптом. Больше скидок на объем заказа!

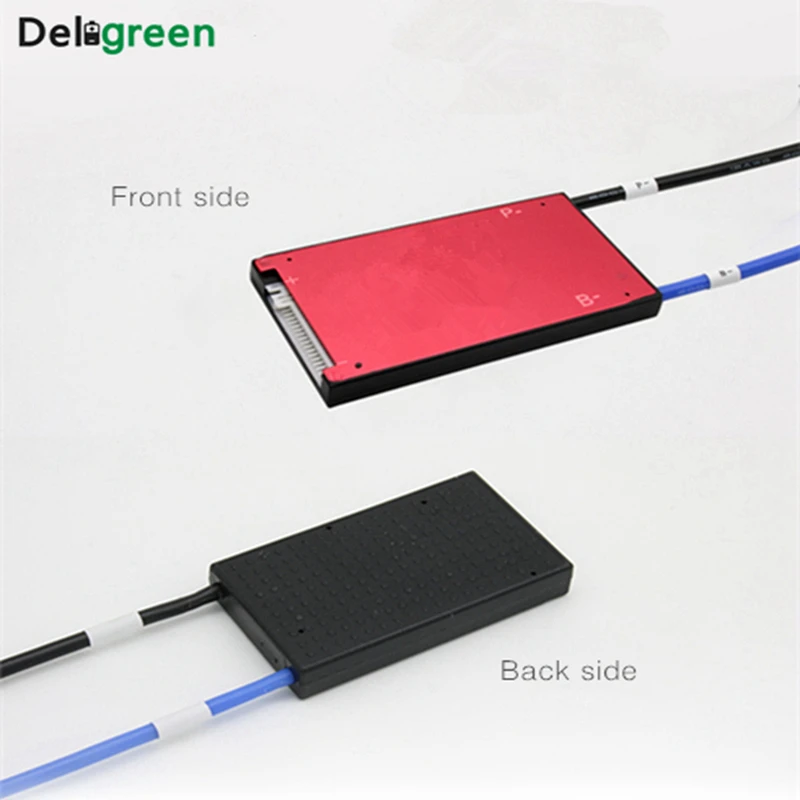

DG 10S 20A 30A 40A 50A 60APCB используется для 10 серий аккумуляторной батареи.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

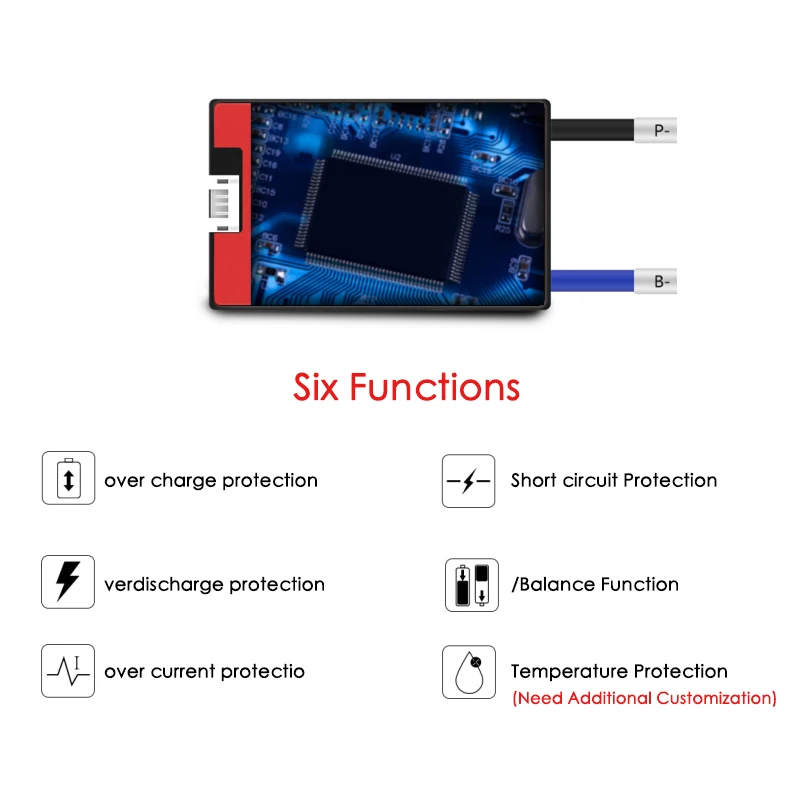

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания,

Температурная защита и т. Д.

Содержание

Спецификация

Блок

Примечание

10A

15а

20А

30A

40А

50A

60А

Разряд

Постоянная разрядка тока

10

15

20

30

40

50

60

A

Пиковый ток разряда

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

A

Защита от перегрузки по току

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

A

Зарядка

Напряжение зарядки

Серия * 4,25

V

Зарядный ток

5

8

10

15

20

25

30

A

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,05

V

Защита от перезарядки вольт задержка

1

S

Разрядка напряжения

4,15 ± 0,05

V

Балансировка мощности

Баланс мощности вольт

4,18

V

Баланс релиз вольт

4,18

V

Баланс тока

30 ± 5

Ма

Защита от перегрузки

Обнаружение разрядки вольт

2,7 ± 0,05

V

Задержка обнаружения разрядки

1

S

Разрядка вольт

3,0 ± 0,05

V

Защита от перегрузки по току

Задержка обнаружения перегрузки по току

1

MS

Защита от перегрузки по току

Выключение нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Выключение нагрузки

Температурная защита

Температурная защита

Нет

℃

Может быть настроен

Сопротивление

Резистор основной цепи

≤ 20

МОм

Собственного потребления

Рабочий ток

≤ 100

МкА

Сонный ток (когда батарея перегружена)

≤ 20

МкА

Рабочая температура

Температурный диапазон

-40 ~ 80

℃

1) какой ток PCB я должен выбрать?

Выберите блок питания 13S 48V в качестве примера: какой PCB вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18A, ниже 800 Вт, вы можете выбрать 35A, ниже 1 кВт, вы можете выбрать 60A. Более 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2) Могу ли я использовать больший размер PCB, чем он должен?

Предположим, вам нужно 60A PCB, но вы выбрали 80A, это нормально.

80а обеспечивает более высокий ток. Ничего плохого, но немного более высокую цену.

Но если вы выбираете 50 А, извините, что он слишком мал. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем это должно было быть.

3) какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна заряжаться зарядным устройством литиевой батареи. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить MOS трубу PCB.

4) Если у меня есть печатная плата, мне нужны какие-либо балерины?

Да, если вы можете добавить балерины QNBBM, это будет идеально.

Основная функция PCB заключается в том, чтобы не допустить перезарядки или перезарядки батарей, перегрева и т. д.

Все PCB /BMS в мире баланса производительности не является удовлетворительным.

С добавлением танцоров срок службы батарей будет больше, и емкость будет полностью использована.

5) как определить, сломан ли мой PCB или нет?

Если вы хотите определить, подходит ли печатная плата или нет, пожалуйста, используйте несколько метров и посмотрите, находится ли Напряжение каждой ячейки близко друг к другу или нет. Когда разница в напряжении составляет 1 в, батарея будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата сломана, батарея не может быть разряжена, когда вы измерили напряжение батареи является нормальным.
