12S 20A 30A 40A 50A 60A 36 в PCMPCBBMS Separete порт для 3,7 в LiNCM аккумуляторная батарея 18650 литий-ионная батарея с балансиром Макс 4,2 в 50,4 в

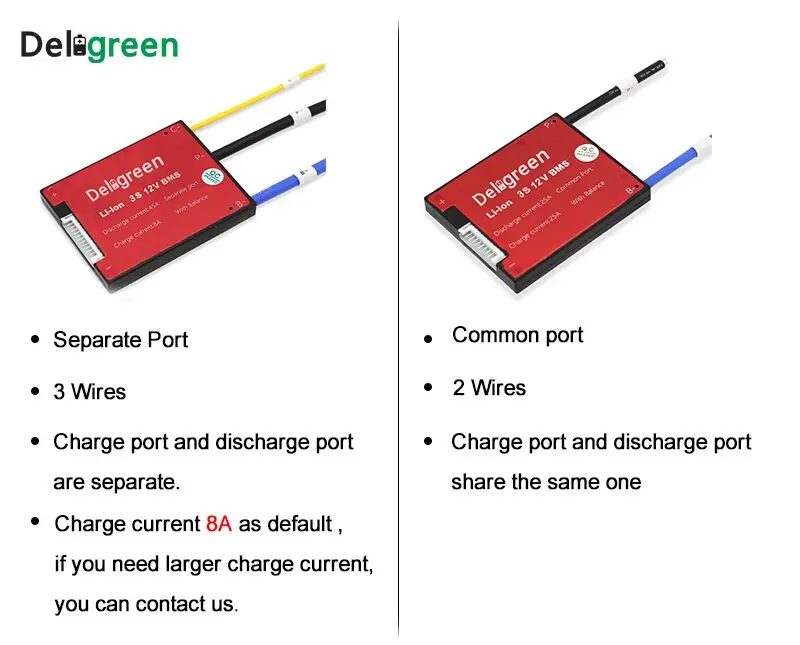

Модель: DG12S20А 30 А 40 А 50 А 60 АДля номинального напряжения 3,7 вЛинсмАккумулятор с отдельным портом

Мы можем настроить любые PCB от 2S до 24S литиевые батареи с различным током.

Приветствуются Розничная и оптовая торговля. Больше скидок на оптовый заказ!

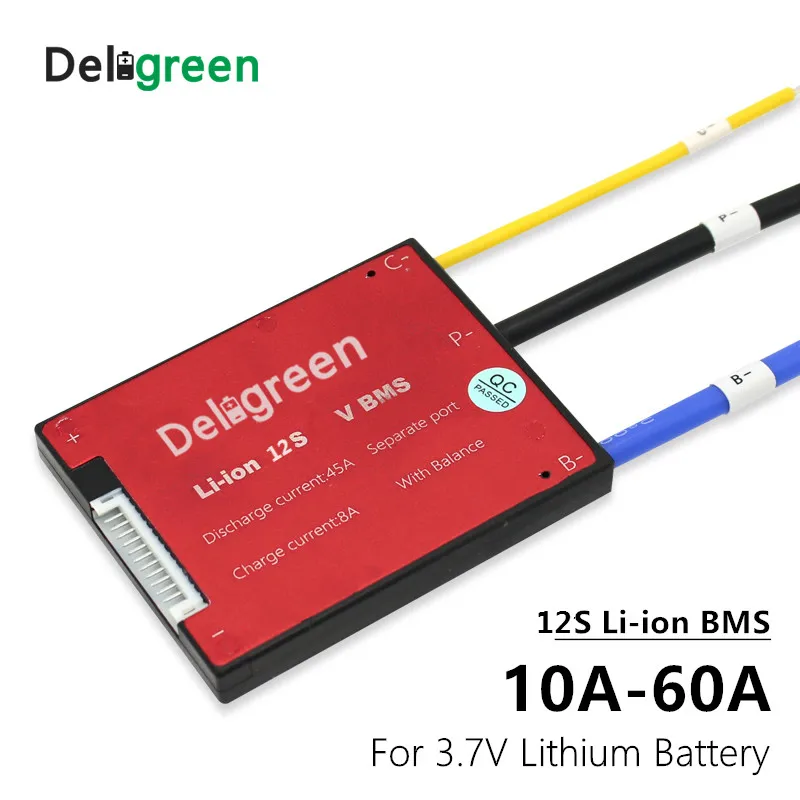

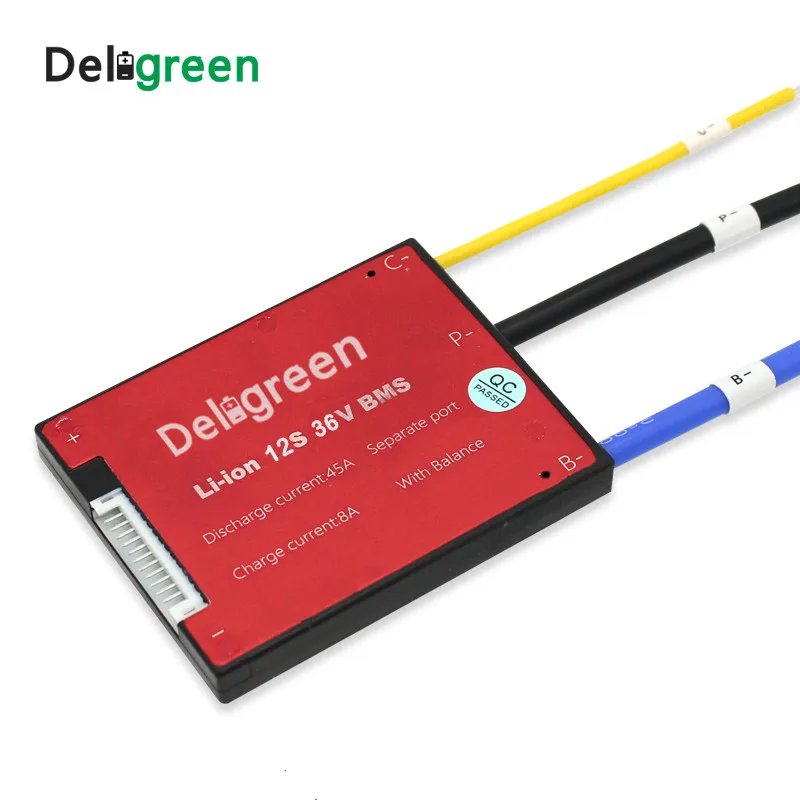

DG 12S 20А 30 А 40 А 50 А 60 АПечатная плата используется для аккумуляторной батареи серии 12.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от переразряда, защита от перегрузки по току, защита от короткого замыкания,

Защита от перегрева и т. д.

Содержание

Спецификация

Блок

Примечание

10А

15а

20 А

30 А

40 А

50А

60 А

Разрядка

Ток постоянная разрядка

10

15

20

30

40

50

60

А

Пиковый ток разряда

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

А

Защита от перегрузки по току

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

А

Зарядка

Напряжение заряда

Серия * 4,25

В

Ток заряда

8

8

8

8

8

8

8

А

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,05

В

Защита от задержки заряда

1

S

Сброс напряжения при перезарядке

4,15 ± 0,05

В

Балансировка мощности

Балансировочное напряжение

4,18

В

Стабилизатор напряжения

4,18

В

Балансовый ток

30 ± 5

Ма

Защита от переразряда

Обнаружение напряжения при превышении разряда

2,7 ± 0,05

В

Обнаружение задержки при разрядке

1

S

Сброс напряжения при разряде

3,0 ± 0,05

В

Защита от перегрузки по току

Задержка обнаружения сверхтока

1

Мс

Защита от перегрузки по току

От нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание с внешней нагрузкой

Обнаружение задержки короткого замыкания

250

США

Обнаружение короткого замыкания

От нагрузки

Защита от перегрева

Температурная защита

Нет

℃

Можно настроить

Сопротивление

Резистор главной цепи

≤ 20

МОм

Самопотребление

Рабочий ток

≤ 100

МкА

Сонный ток (когда батарея разряжена)

≤ 20

МкА

Рабочая температура

Диапазон температуры

-40 ~ 80

℃

1) какой ток печатной платы я должен выбрать?

Возьмите пакет 13S 48V в качестве примера: какую печатную плату вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16 А. Ниже 500 Вт, вы можете выбрать 18 А, ниже 800 Вт, вы можете выбрать 35 А, ниже 1 кВт, вы можете выбрать 60 А. Более 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2) Могу ли я использовать больший размер печатной платы, чем должен?

Предположим, вам нужна ПП на 60 А, но вы выбрали ПП на 80 А, это нормально.

80 а обеспечивает более высокий ток. Ничего плохого, но немного выше цена.

Но если вы выберете 50 А, извините, что он слишком мал. Поэтому вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем должна быть.

3) какое зарядное устройство мне следует выбрать?

Литиевая батарея должна заряжаться от зарядного устройства литиевой батареи. Вы не можете зарядить его с помощью свинцово-кислотного зарядного устройства. Свинцово-Кислотное зарядное устройство может повредить МОП-трубу печатной платы.

4) Если у меня есть печатная плата, мне нужны балансиры?

Да, если вы можете добавить балансиры QNBBM, это было бы идеально.

Основная функция печатной платы заключается в том, чтобы предотвратить перезарядку или переразрядку аккумуляторов, перегрев и т. д.

Все печатные платы/BMS в производительности мирового баланса неудовлетворительны.

С добавлением балансиров срок службы батарей увеличится, а емкость будет полностью использована.

5) Как оценить, повреждена ли моя печатная плата?

Если вы хотите оценить, хорошая ли печатная плата, Используйте мультиметр и посмотрите, близко ли Напряжение каждой ячейки друг к другу. Когда разница в напряжении составляет 1 в, аккумулятор будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата повреждена, аккумулятор не может быть разряжен, когда вы измеряете напряжение батареи в норме.
