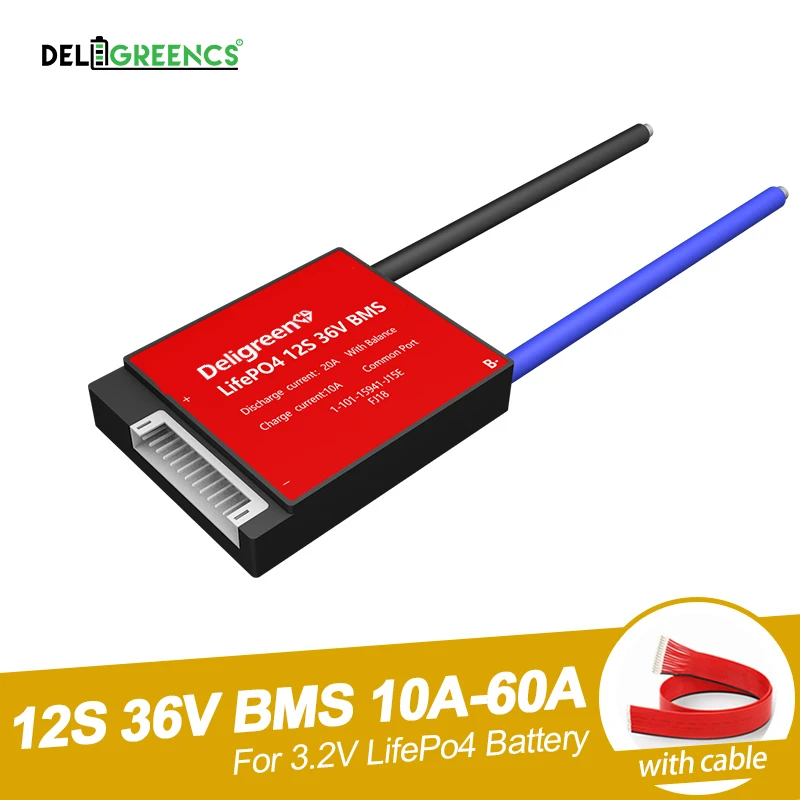

Модель: DG12S15-60A (3,2 В Номинальная LiFePO4 Батарея не для 3,7 в Номинальная литиево-ионный)
Постоянная Разрядка ток: 15/25/35/45/60A
Постоянный ток заряда: 10/10/20 Вт, 30 Вт, 50A
Пиковый ток разряда: 50/100/130/160/180A
Провод и разрядка могут быть одинаковыми и разными.
Мы можем настроить любой PCB от 1S до 30S литиевых батарей с разным током.
1. Обзор
DG12S35APCB используется для детей возрастом от 12 серии Е-байка 36В аккумуляторного блока.
Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

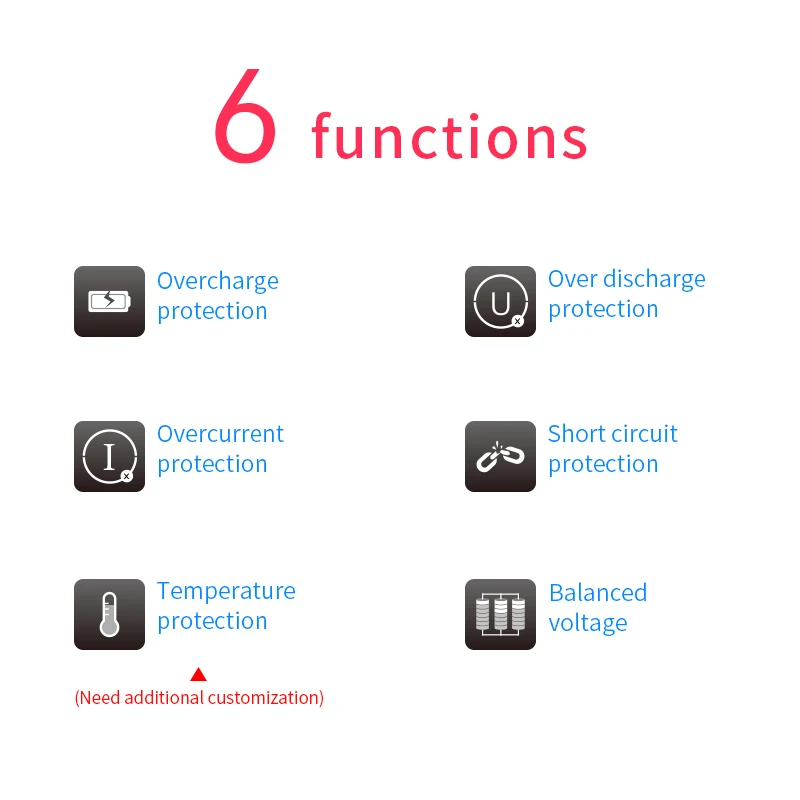

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.
2. Преимущество
◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.
◆Сильная способность к нагрузке, постоянная разрядка тока 35А, использование высокого сопротивления напряжения, низкое внутреннее
Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.
Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.
◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания
Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.
◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.
◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие
3. Технические параметры
Техническое описание для 3,2 V LifePO4 BMS( 10A-60A)
Содержание
Спецификация
Блок
Примечание
10A
15а
20А
30A
40А
50A
60А
A
Разряд
Постоянная разрядка тока
10
15
20
30
40
50
60
A
Защита от перегрузки по току
30 ± 5
50 ± 5
60 ± 10
100 ± 20
120 ± 20
150 ± 30
180 ± 30
A
Зарядка
Напряжение зарядки
Серия № * 3,65
V
Зарядный ток
5
8
10
15
20
25
30
A
Общий порт
Зарядный ток
8A по умолчанию
A
Отдельный порт

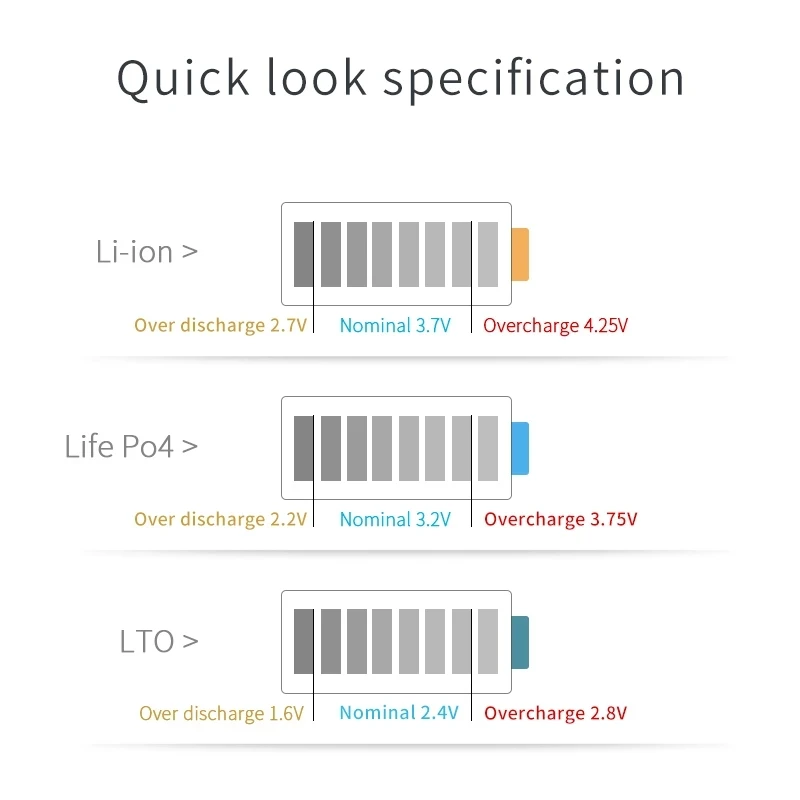

Защита от перезарядки
Перезарядка вольт
3,75 ± 0,05
V
Задержка защиты от перезаряда вольт
1
S
Разрядка напряжения
3,55 ± 0,05
V
Балансировка мощности
Баланс мощности вольт
3,5
V
Баланс релиз вольт
3,5
V
Баланс тока
30 ± 5
Ма
Защита от перегрузки
Обнаружение разрядки вольт
2,2 ± 0,05
V
Задержка обнаружения разрядки
1
S
Разрядка вольт
2,7 ± 0,05
V
Защита от перегрузки по току
Задержка обнаружения перегрузки по току
1
MS
Защита от перегрузки по току
Выключение нагрузки
Защита от короткого замыкания
Защита от короткого замыкания
Короткое замыкание внешней нагрузки
Задержка обнаружения короткого замыкания
250
США
Обнаружение короткого замыкания
Отключение нагрузки
Температурная защита
Температурная защита
Зарядка <0 ℃, разрядка> 70 ℃
℃
Требуется дополнительная Настройка
Сопротивление
Резистор основной цепи
≤ 20
МОм
Собственного потребления
Рабочий ток
≤ 100
МкА
Сонный ток (когда батарея перегружена)
≤ 20
МкА
Рабочая температура
Температурный диапазон
-20 ~ 70
℃
Температура хранения
Температурный диапазон
-40 ~ 80
℃
