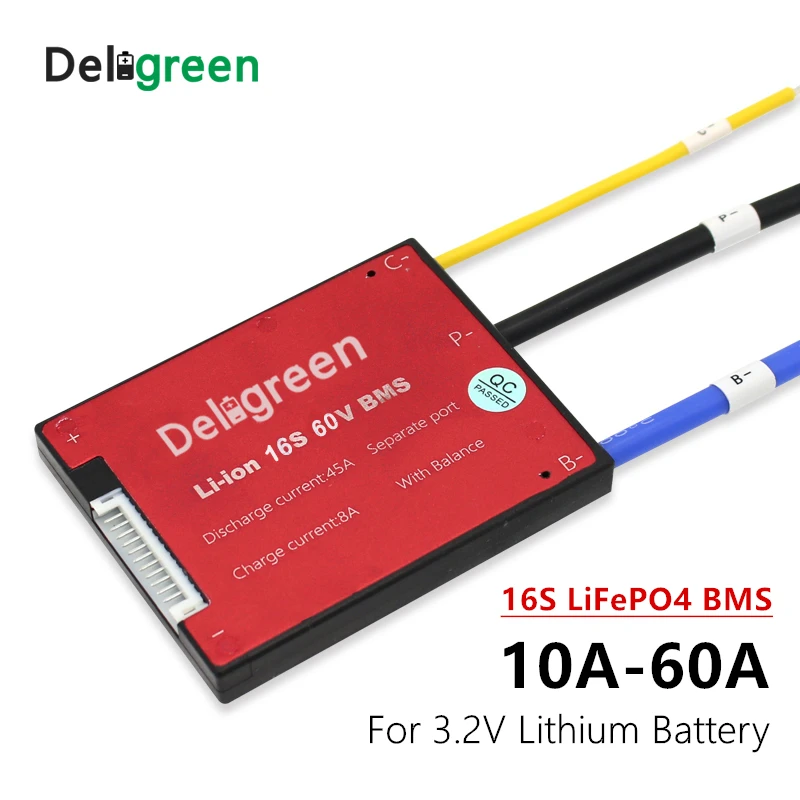

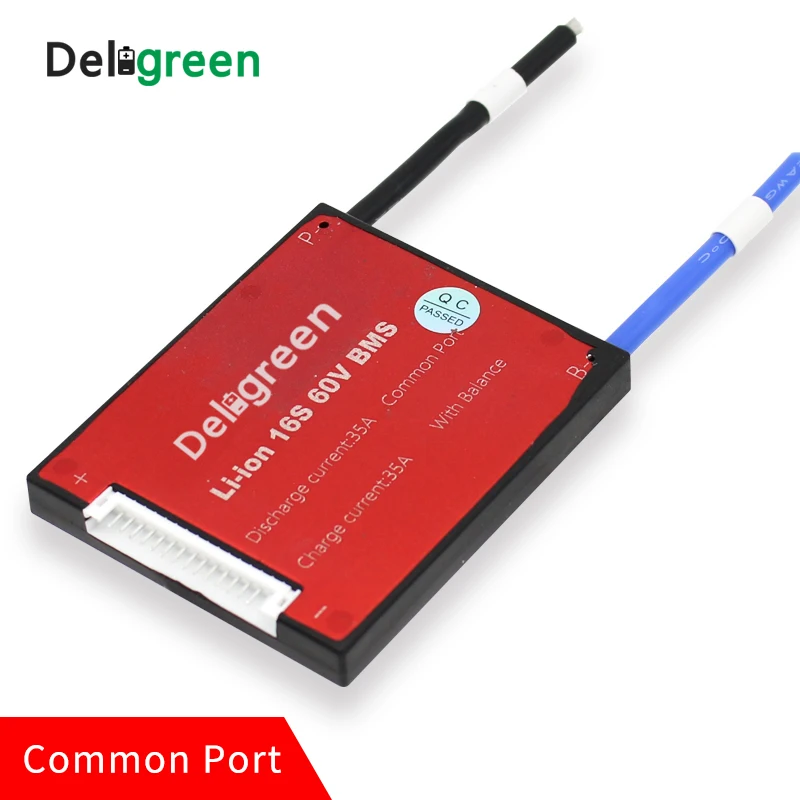

Литиевый аккумулятор bms 16S 20A 30A 40A 50A 60A PCMPCBBMS для 48 В LiFePO4 Аккумуляторный блок для электрического велосипеда, скутера и инструментов

Мы можем настроить любую печатную плату от 2S до 24S литиевых батарей с разным током.

1. Обзор

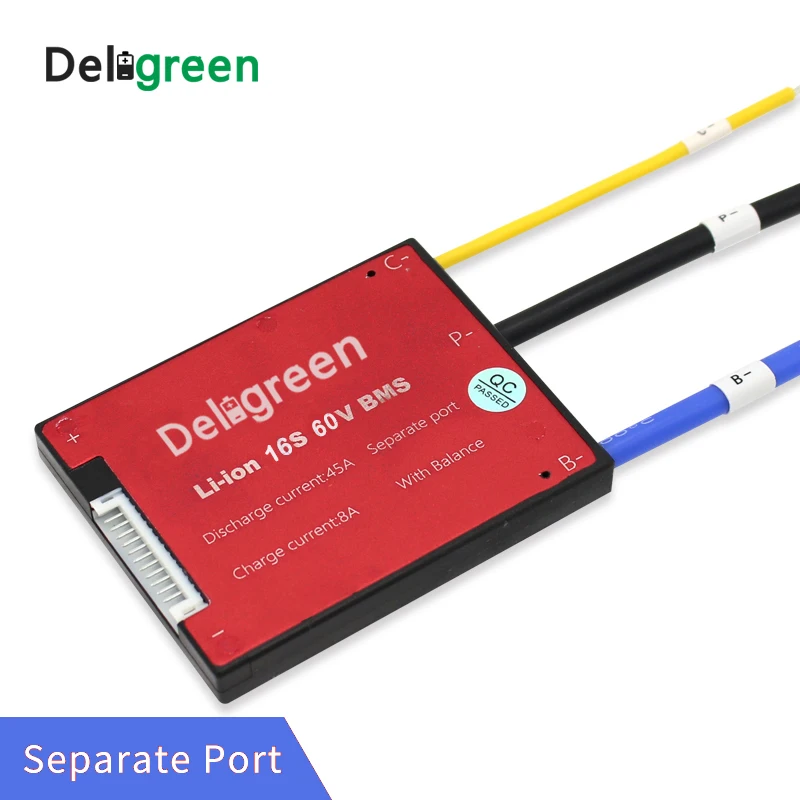

Плата DG16S45A/60A используется для аккумуляторных батарей серии 16. Мы можем конструировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и Li-polymer и т. Д.

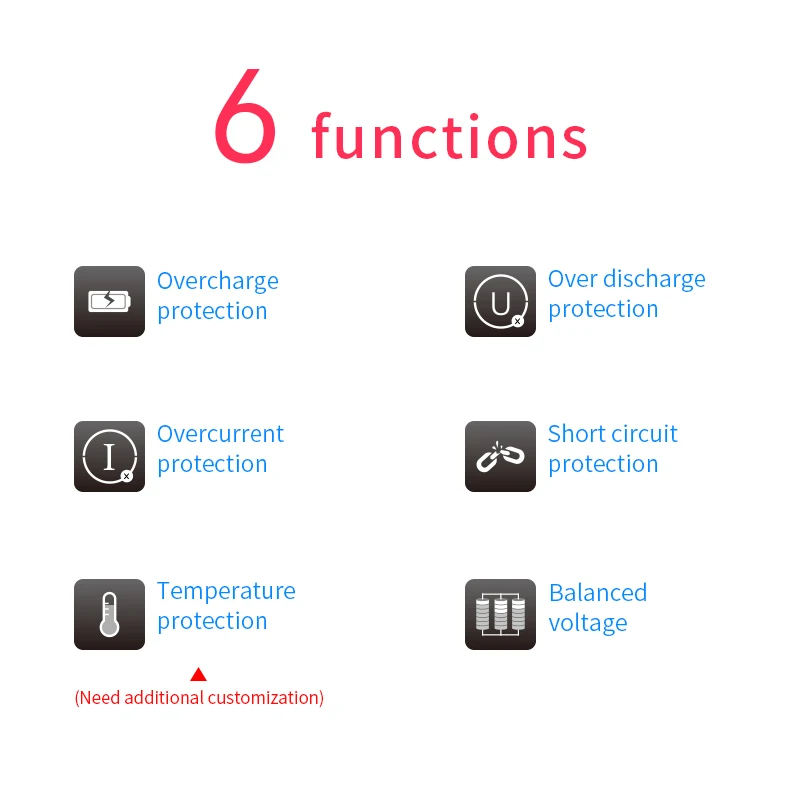

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆ Используйте высококачественную (A-level) Защитную интегральную схему IC, от решения Seiko из Японии.

◆ Высокая нагрузка, ток постоянная разрядка А/60 А, сопротивление высокого напряжения, низкий внутренний

Сопротивление мощности Mosfet. Радиатор значительно поможет охлаждать.

◆ IC сам имеет функцию балансировки мощности. Схема проста и надежна.

◆ Типичное Определение напряжения для каждой ячейки. Таким образом, каждый аккумулятор не будет перезаряжен или разряжен. Функция защиты от перегрузки по току и короткого замыкания очень надежная. Длительное короткое замыкание нагрузки не влияет на печатную плату и аккумулятор. Температурная защита во время зарядки и разрядки.

◆ Очень низкое энергопотребление. Потребление всего устройства составляет менее 50 мкА.

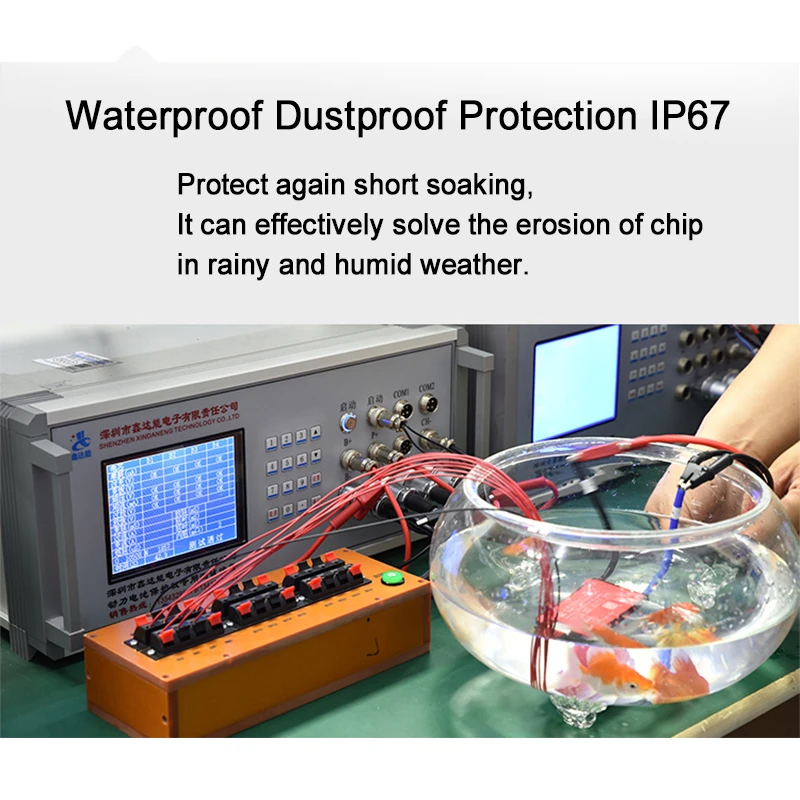

◆ Использование печатной платы с высокой степенью защиты от коррозии, высокой водостойкостью, высоким сопротивлением ESD конформное покрытие

1 какой ток печатной платы мне выбрать?

Возьмите пакет 13S 48 В в качестве примера: какую печатную плату вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16 А. Ниже 500 Вт, вы можете выбрать 18 А, ниже 800 Вт, вы можете выбрать 35 А, ниже 1 кВт, вы можете выбрать 60 А. Выше 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2 могу ли я использовать печатную плату большего размера, чем надо?

Предположим, вам нужна печатная плата 60A, но вы выбрали 80A, это нормально.

80 а обеспечивает более высокий ток. Ничего плохого, но немного выше цена.

Но если вы выбираете 50А, к сожалению, он слишком мал. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем должна была быть.

3 какое зарядное устройство мне выбрать?

Литиевая батарея должна заряжаться от зарядного устройства. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить МОП-трубку печатной платы.

4 Если у меня есть печатная плата, мне нужны ли балансирующие устройства?

Да, если вы можете добавить балансиры QNBBM, это было бы идеально.

Основная функция печатной платы-предотвратить перезарядку или разрядку аккумуляторов, перегрев и т. д.

Все печатные платы/BMS в мировом балансе производительности не удовлетворяют.

С добавлением балансиров срок службы батарей увеличится, а емкость будет полностью использована.

5 как оценить, сломана ли моя печатная плата?

Если вы хотите оценить, исправна ли печатная плата или нет, Используйте мультиметр и посмотрите, близко ли Напряжение каждой ячейки друг к другу или нет. Когда разница в напряжении составляет 1 в, аккумулятор обладает такой производительностью: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата сломана, аккумулятор не может быть разряжен, когда вы измеряете, что напряжение батареи является нормальным.

Содержание

Спец

Блок

Примечание

10А

15а

20А

30А

40А

50А

60А

Разряд

Постоянная Разрядка ток

10

15

20

30

40

50

60

А

Пиковый ток разряда

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

А

Защита от перегрузки по току

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

А

Зарядка

Напряжение заряда

Серия * 3,65

V

Ток заряда

5

8

10

15

20

25

30

А

Защита от перезарядки

Напряжение перезарядки

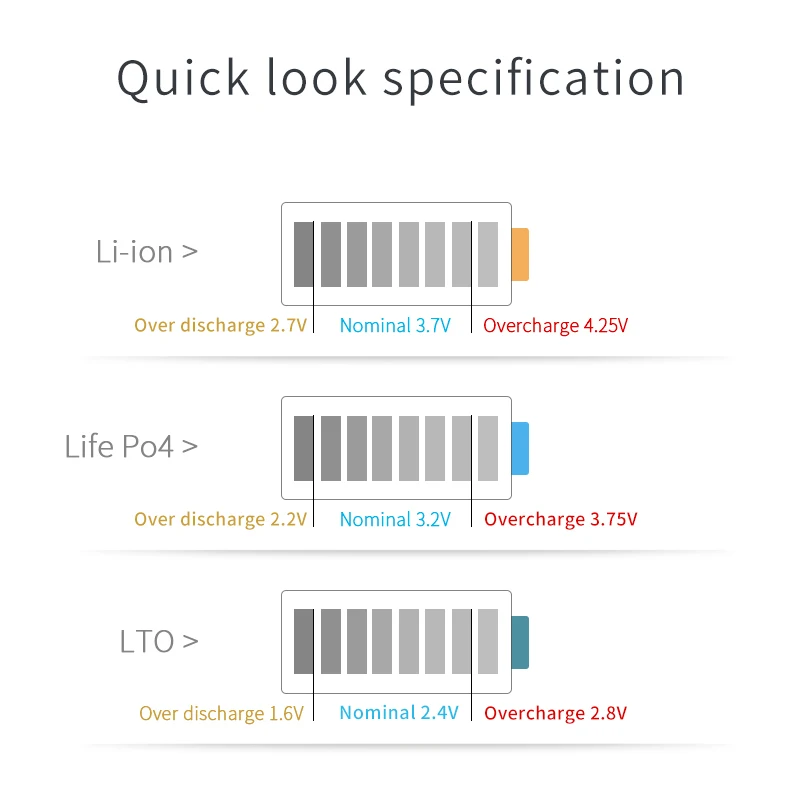

3,75 ± 0,05

V

Задержка защиты от перезаряда и напряжения

0,5

S

Сброс напряжения заряда

3,55 ± 0,05

V

Балансировка мощности

Напряжение баланса мощности

3,5

V

Стабилизатор напряжения

3,5

V

Баланс тока

30 ± 5

Ма

Защита от переразряда

Обнаружение напряжения переразряда

2,2 ± 0,05

V

Задержка обнаружения разряда

1

S

Сброс напряжения разряда

2,7 ± 0,05

V

Защита от перегрузки по току

Задержка обнаружения перегрузки по току

1

Мс

Защита от перегрузки по току

Без нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Без нагрузки

Температурная защита

Температурная защита

Нет

℃

Можно настроить

Сопротивление

Резистор главной цепи

≤ 20

МОм

Самопотребление

Рабочий ток

100

МкА

Сонный ток (когда батарея разряжена)

≤ 20

МкА

Рабочая температура

Диапазон температур

-40 ~ 80

℃
