Литий-полимерный аккумулятор delзарядное устройство, 7S, 15 А, 20 А, 30 А, 40 А, 50 А, 60 А, 24 В, PCMPCBBMS для литиевого аккумулятора 3,7 в, 18650 литий-ионный Литий-полимерный скутер

Wy-плагин-стартWy-плагин-конец

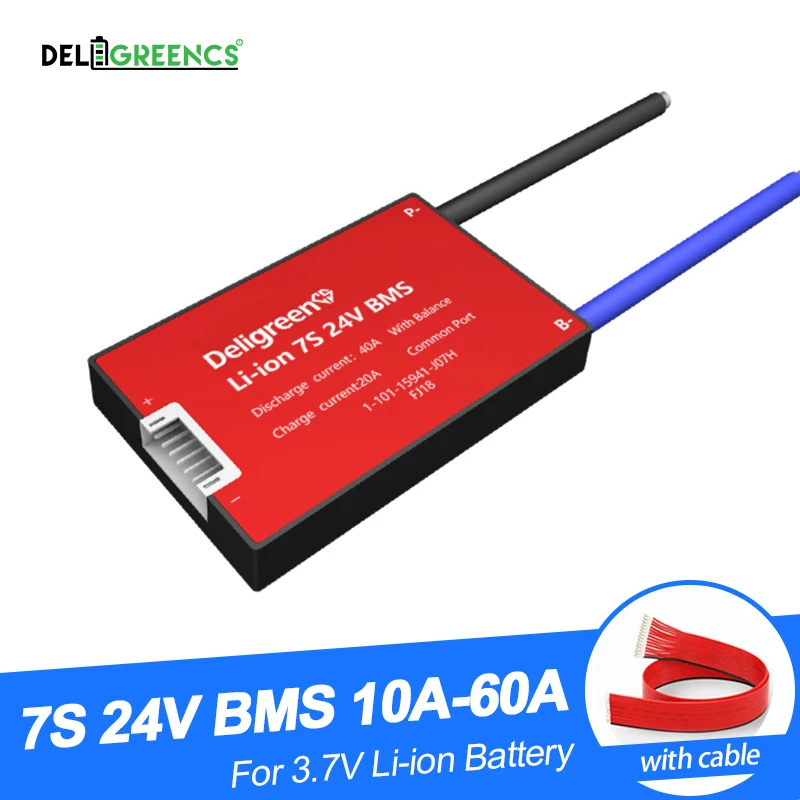

Модель: DG7S16-60A (3,7 В Номинальная Li-Ion Батарея не для 3,2 В Номинальная LiFePO4)

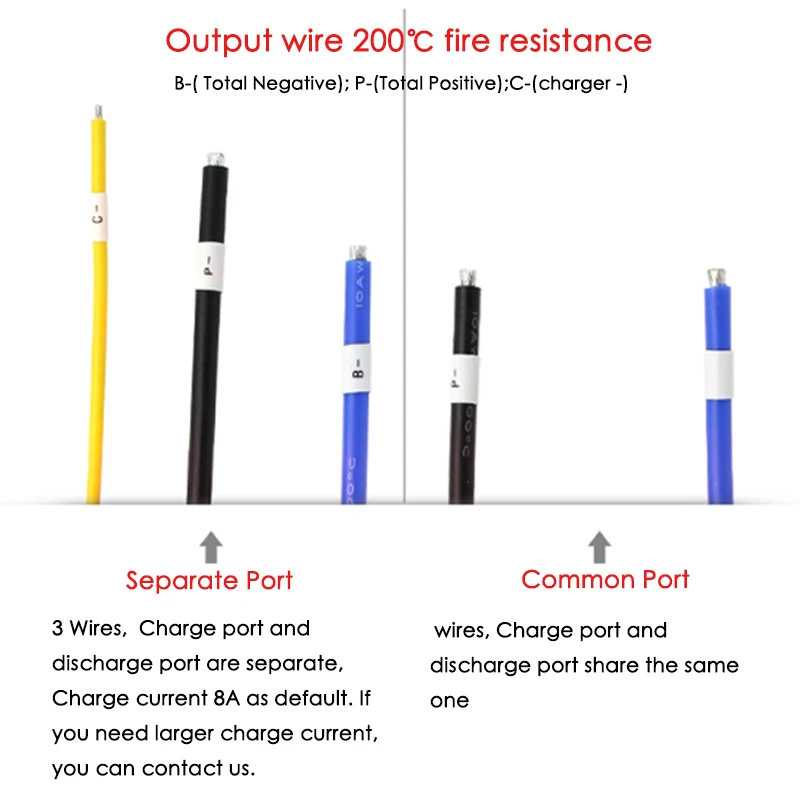

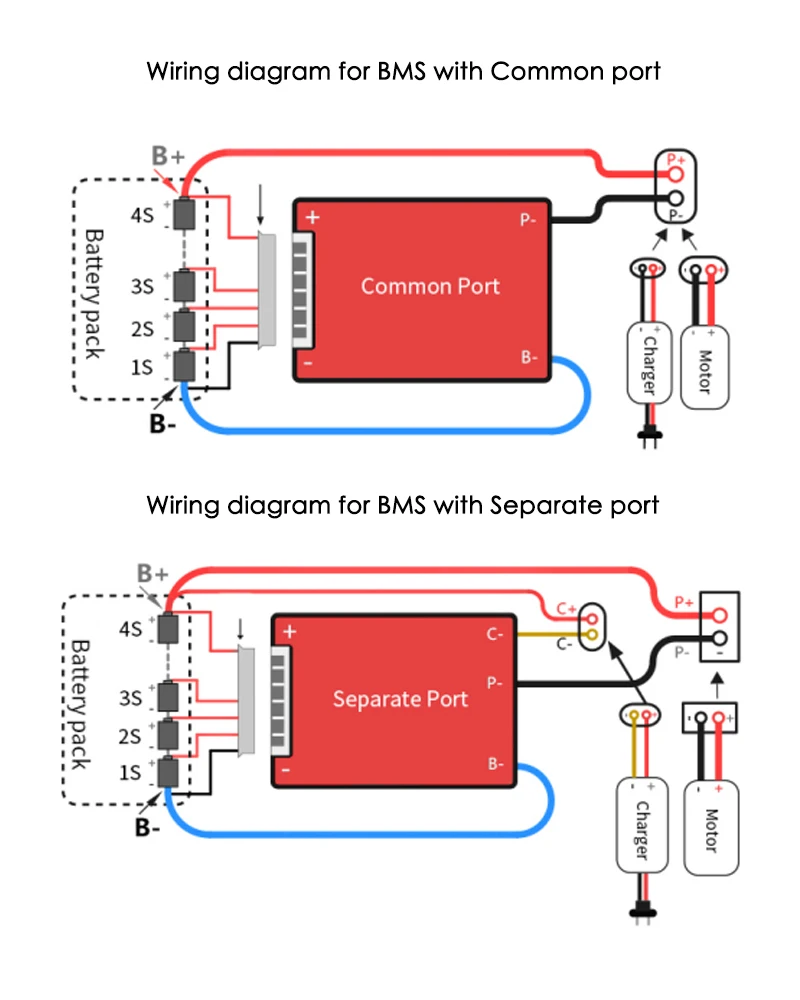

Провод зарядки и разрядный провод разделены.

Мы можем настроить любую печатную плату от 3 до 24 литиевых батарей с разным током.

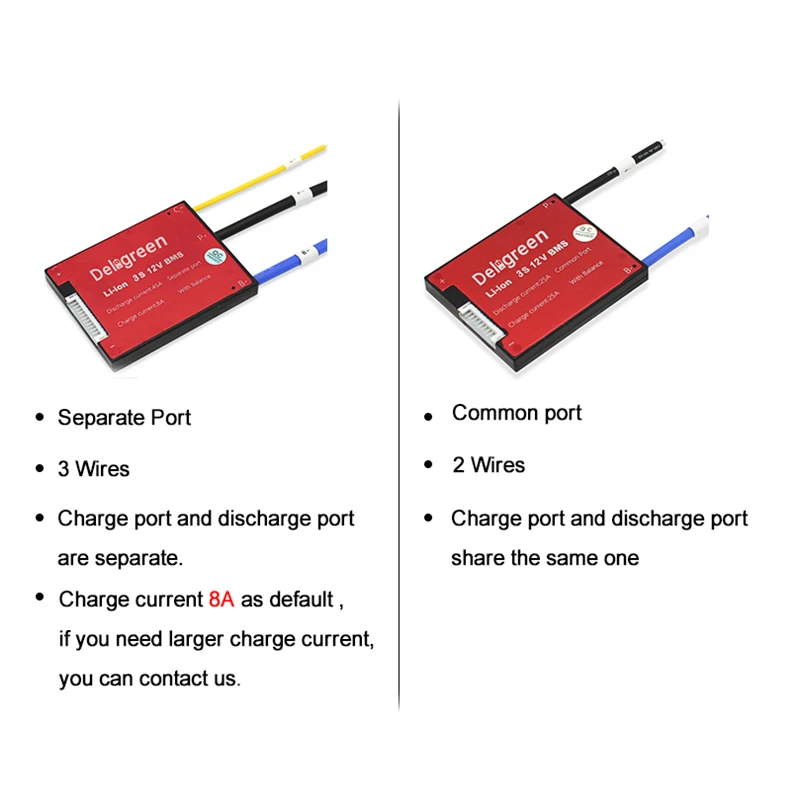

Внимание покупателя: ток заряда BMS с изолированным портом в пределах 8А по умолчанию.

1. Обзор

DG7S16-60APCB используется для аккумуляторной батареи серии 7 24 В.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность нагрузки, постоянная разрядка тока 16-60A, использование высокого напряжения сопротивления, низкая внутренняя

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.

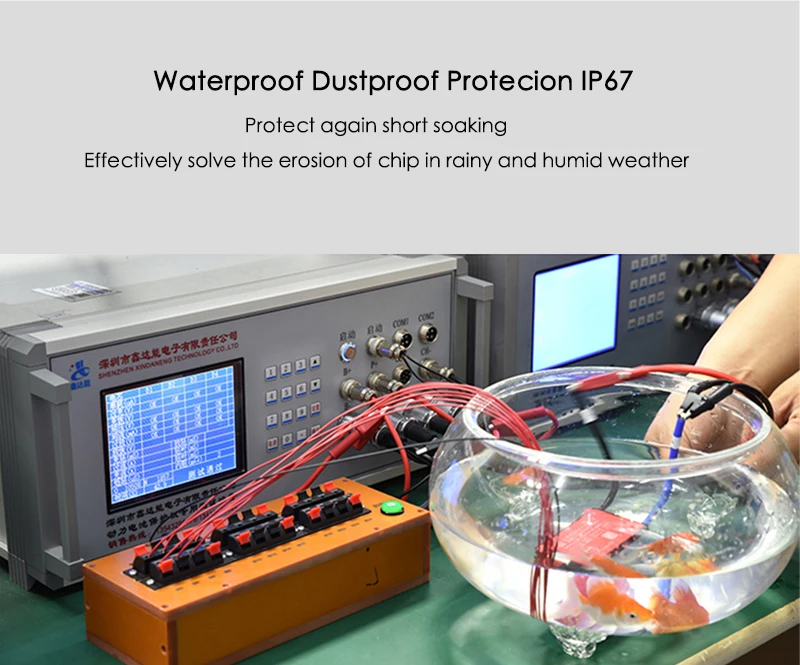

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

Техническая спецификация для 3,7 V литий-ионный аккумулятор BMS( 10A-60A)

Содержание

Спецификация

Блок

Примечание

10A

15а

20А

30A

40А

50A

60А

A

Разряд

Постоянная разрядка тока

10

15

20

30

40

50

60

A

Защита от перегрузки по току

30 ± 5

50 ± 5

60 ± 10

100 ± 20

120 ± 20

150 ± 30

180 ± 30

A

Зарядка

Напряжение зарядки

Серия № * 4,25

V

Зарядный ток

5

8

10

15

20

25

30

A

Общий порт

Зарядный ток

8A по умолчанию

A

Отдельный порт

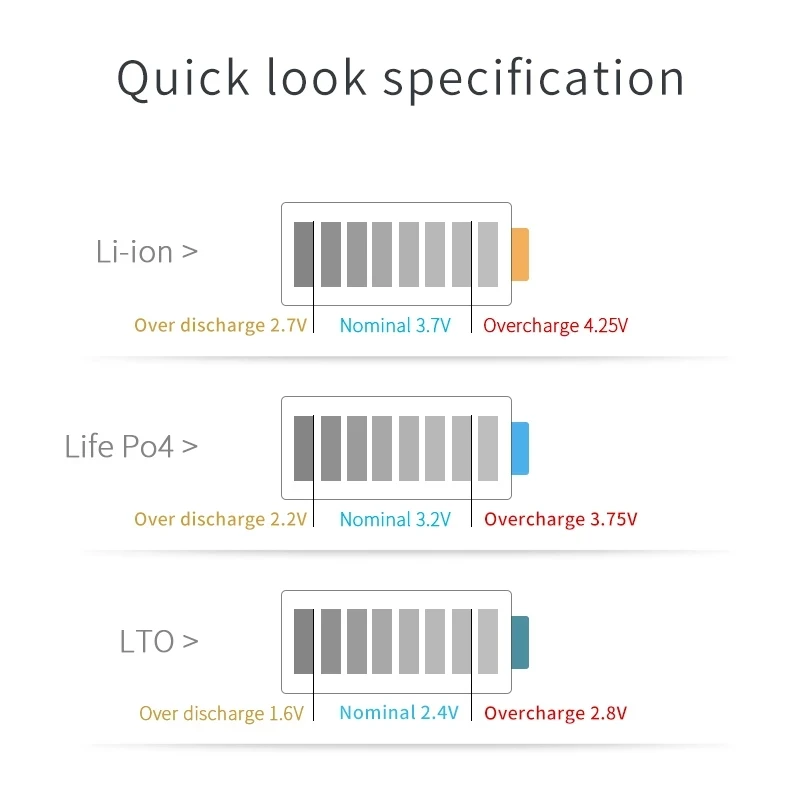

Защита от перезарядки

Перезарядка вольт

4,25 ± 0,05

V

Задержка защиты от перезаряда вольт

1

S

Разрядка напряжения

4,15 ± 0,05

V

Балансировка мощности

Баланс мощности вольт

4,18

V

Баланс релиз вольт

4,18

V

Баланс тока

30 ± 5

Ма

Защита от перегрузки

Обнаружение разрядки вольт

2,7 ± 0,1

V

Задержка обнаружения разрядки

1

S

Разрядка вольт

3,0 ± 0,05

V

Защита от перегрузки по току

Задержка обнаружения перегрузки по току

1

MS

Защита от перегрузки по току

Выключение нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Отключение нагрузки

Температурная защита

Температурная защита

Зарядка <0 ℃, разрядка> 70 ℃

℃

Требуется дополнительная Настройка

Сопротивление

Резистор основной цепи

≤ 20

МОм

Собственного потребления

Рабочий ток

≤ 100

МкА

Сонный ток (когда батарея перегружена)

≤ 20

МкА

Рабочая температура

Температурный диапазон

-20 ~ 70

℃

Температура хранения

Температурный диапазон

-40 ~ 80

℃

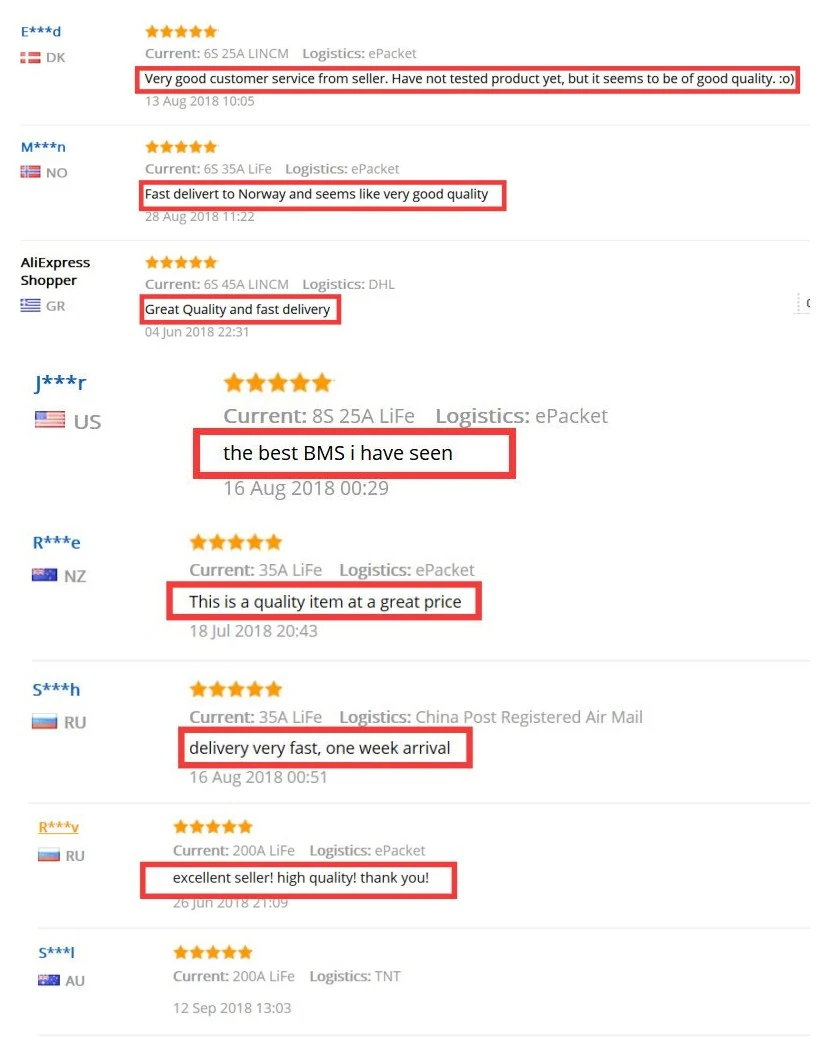

4.Отзывы клиентов
