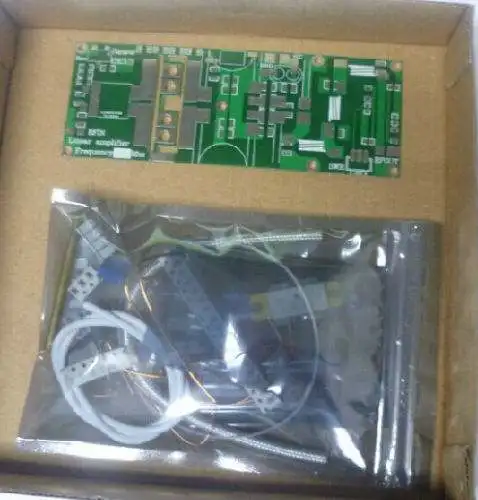

100 Вт FM VHF 80 МГц-170 МГц RF усилитель мощности amp плата AMP наборы для Ham радио с MRF186 транзистор

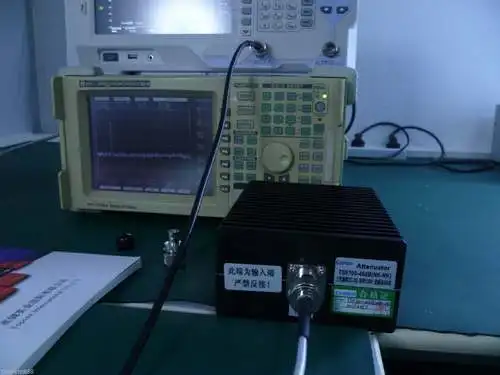

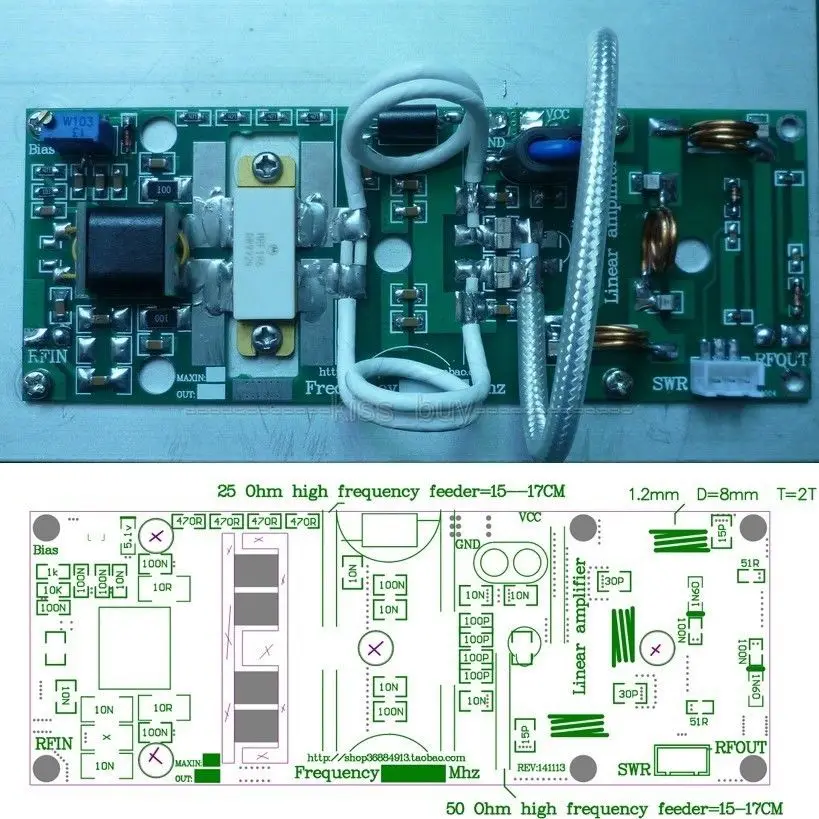

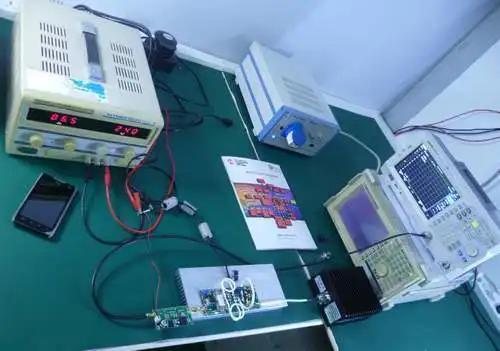

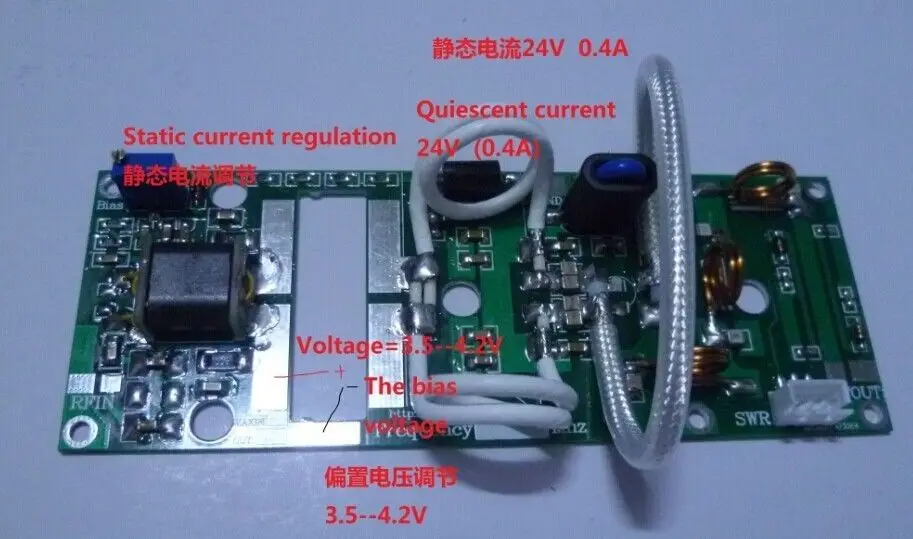

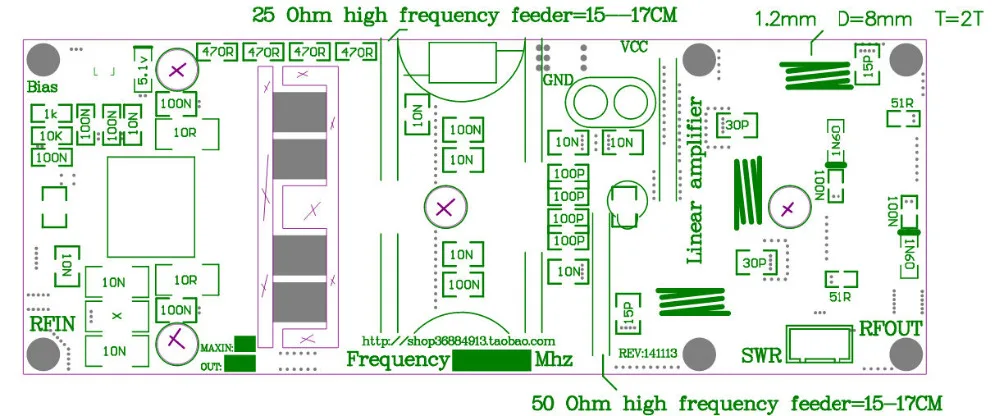

Примечание:MRF186 Старый Б/уЭто все детали, вам нужна diy сваркаВыход усилителя: 80-100 ВтДиапазон воспроизводимых частот 80-120 МГц (вход 1-1,5 Вт) 140-170 МГц (3-4 Вт)Мощность: 24-26 В постоянного тока ток: 5-7 А1: шаги установкиСогласно данным изображения в соответствии с сваркой, монтажными чертежами.2: шаги отладки: сварка завершена, установлен радиаторВо-первых, не устанавливайте MRF186 (XRF186)Для подключения источника питания 24V регулировки напряжение смещения 3,5 V, а затем отсоедините источника питанияУстановите MOS power tube MRF186 (XRF186), обратите внимание на отключение электрического паяльника, паяльника при сварке с использованием отработанного тепла, предотвращая электростатическое поломку МОП силового транзистора3: Подключите измеритель мощности, макет нагрузки, сначала включите питание, Отрегулируйте ток, 200-800 мА, 400 мА является лучшим4: тест питание подключено к пуш-ап, FM Максимальная 1,5 Вт, максимальная VHF 4W FM и УКВ, основные не настраивайте, повышает UHF макс 7-8 Вт, UHF регулирует переменный конденсатор для получения оптимальной выходной мощностиПредупреждение: вход Максимальная FM антенна VHF 1,5 Вт, 4 Вт, максимум 7-8 Вт Выход UHF, максимальная 100 Вт, Выход отключения холостого хода, защита от короткого замыканияЗапрещено незаконное использование усилителя мощности, незаконное использование не имеет ничего общего с другими
