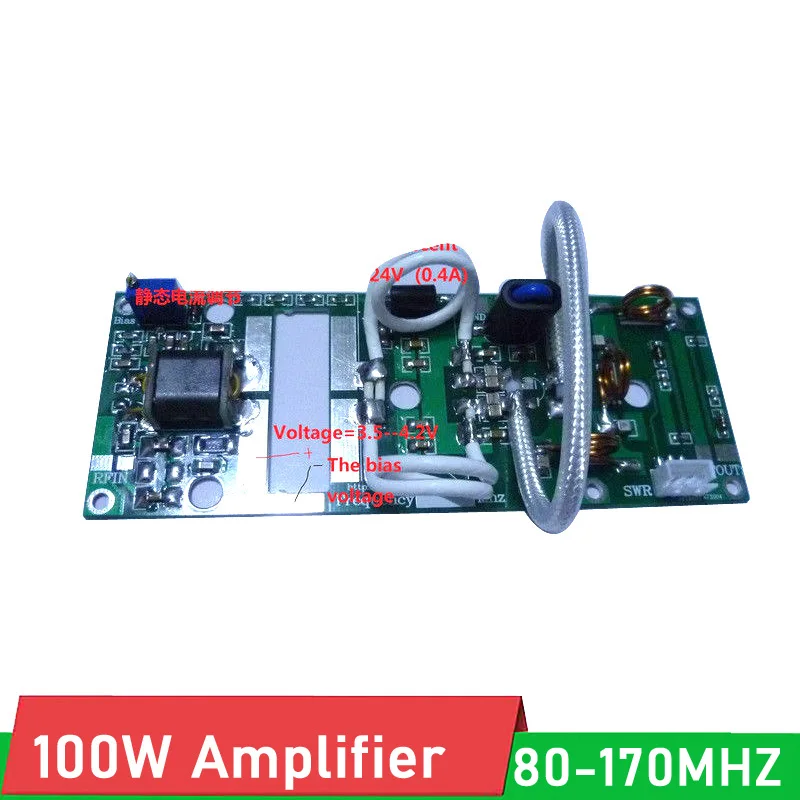

100 Вт 80 МГц-170 МГц RF усилитель мощности плата DIY наборы MRF186 транзистор трубка для радиоуправляемого передатчика Walkie talkie

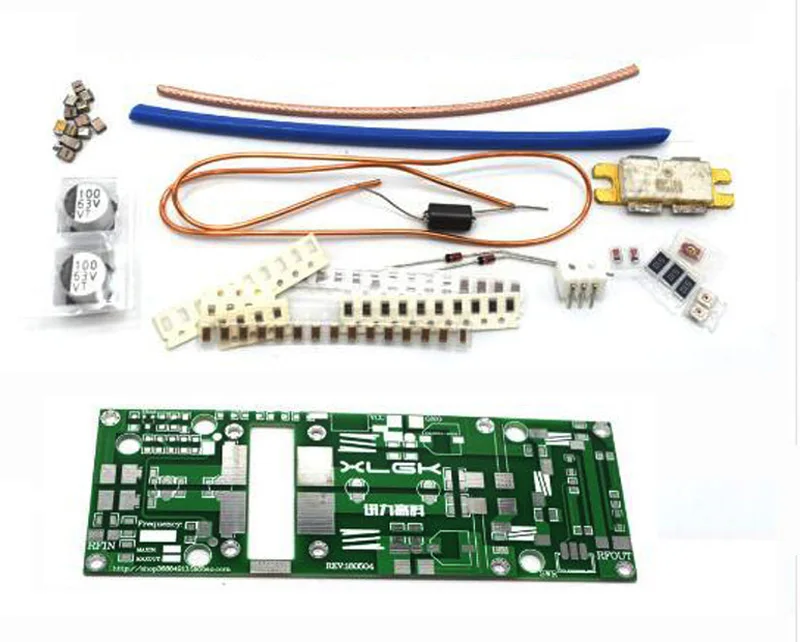

Это все детали, вам нужно diy Руководство по сварке
Http://g4fev.atspace.com/mrf186linear.htm
Https://www.oselsan.net/icerik.asp?pid=391

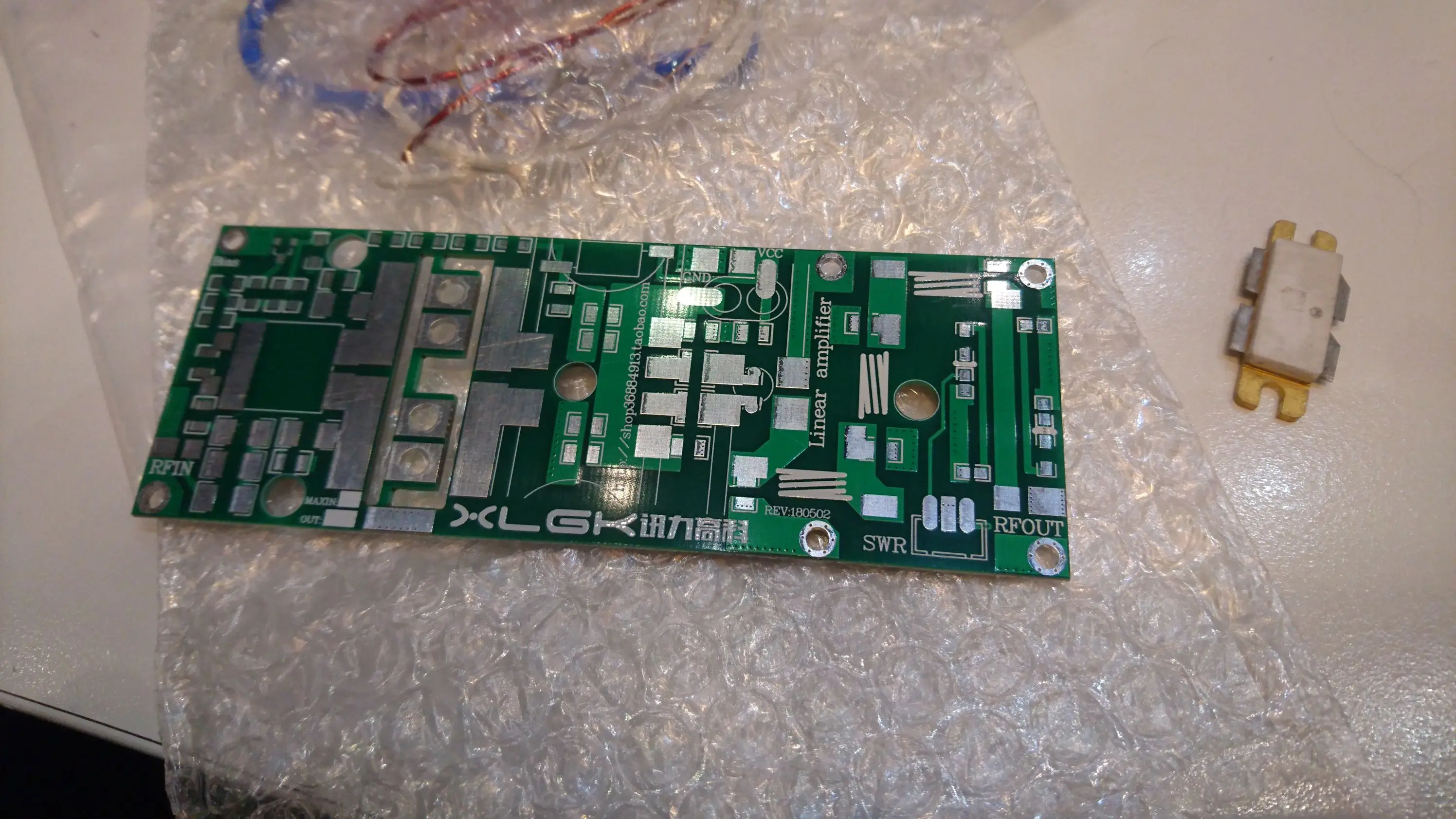

Размер печатной платы: 13,5 см х 5 см
Выход усилителя: 80-100 Вт
Диапазон воспроизводимых частот 80-120 МГц (вход 1-1,5 Вт) 140-170 МГц (3-4 Вт)
Мощность: 24-26 В постоянного тока ток: 5-7 А
1: шаги установки

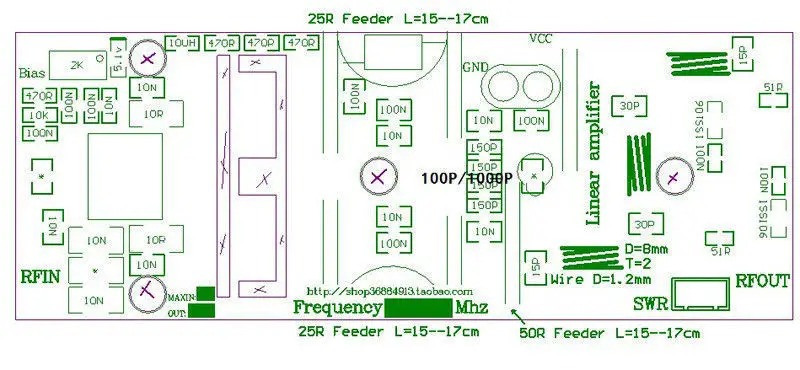

Согласно данным изображения в соответствии с сваркой, монтажными чертежами.

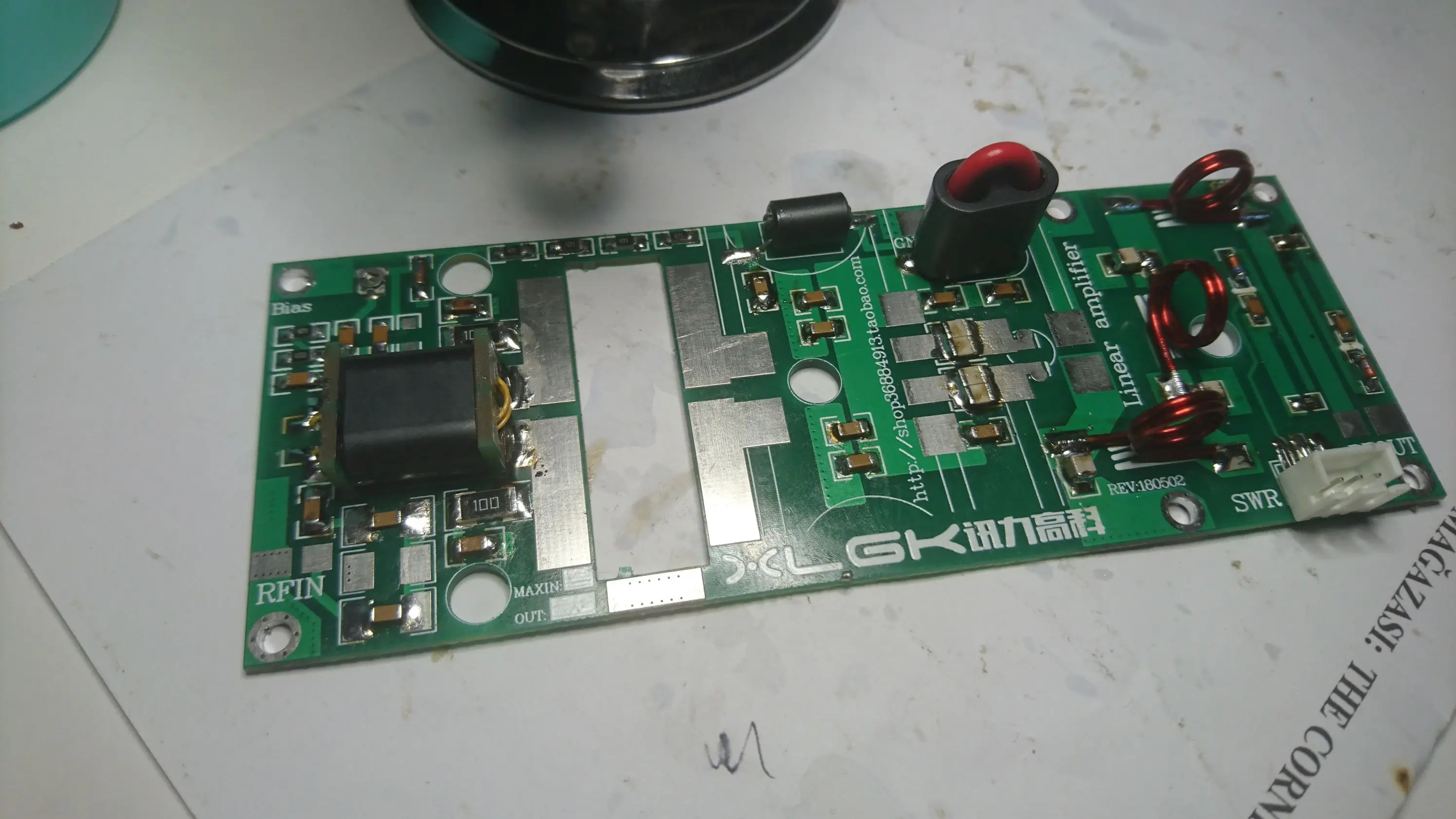

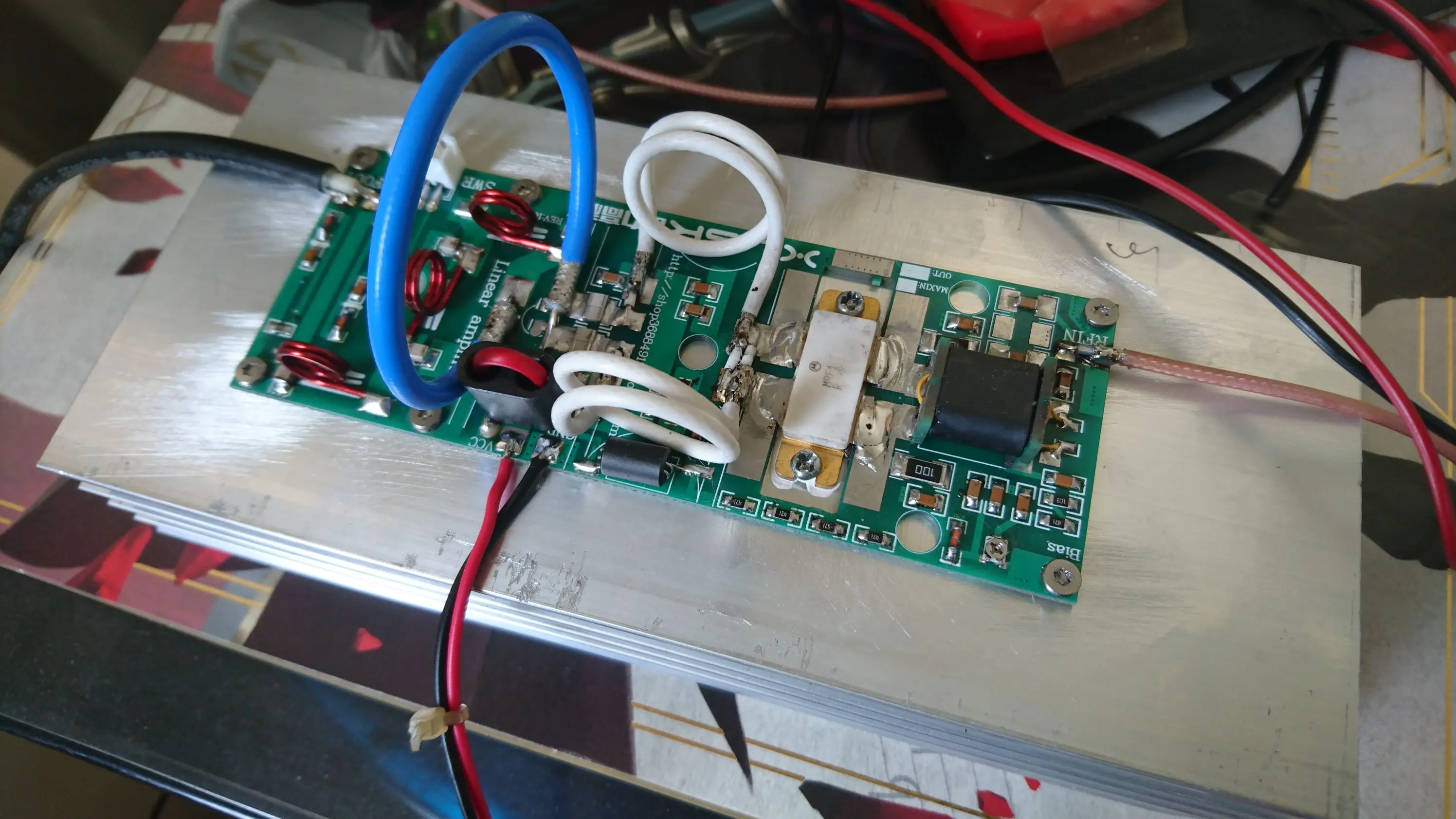

2: шаги отладки: сварка завершена, установлен радиатор
Во-первых, не устанавливайте MRF186 (XRF186)

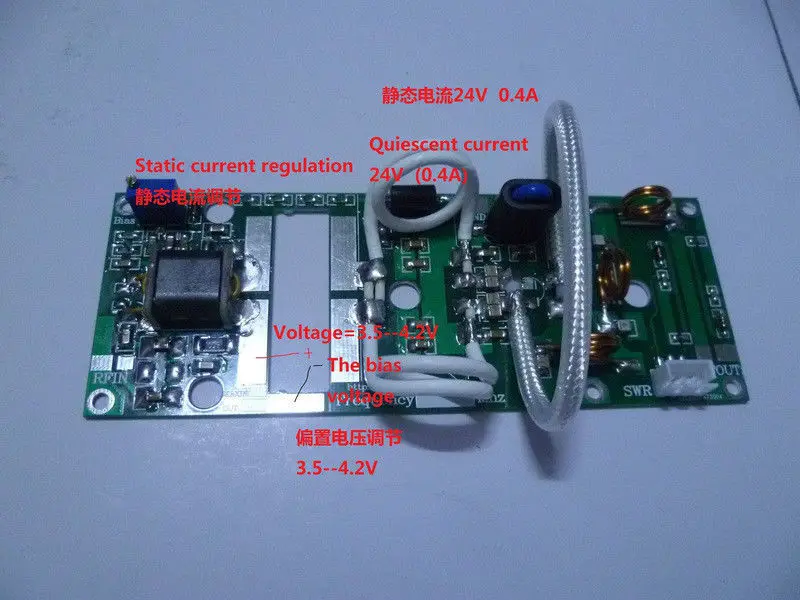

Для подключения источника питания 24V регулировки напряжение смещения 3,5 V, а затем отсоедините источника питания
Установите MOS power tube MRF186 (XRF186), обратите внимание на отключение электрического паяльника, паяльника при сварке с использованием отработанного тепла, предотвращая электростатическое поломку МОП силового транзистора

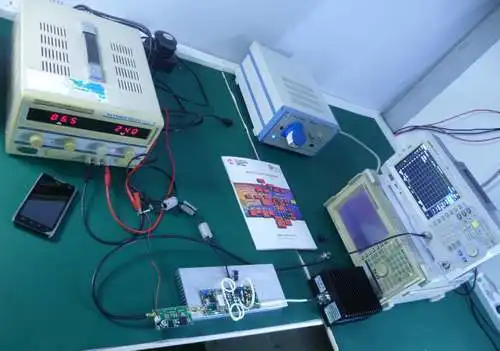

3: Подключите измеритель мощности, макет нагрузки, сначала включите питание, Отрегулируйте ток, 200-800 мА, 400 мА является лучшим
4: тест питание подключено к пуш-ап, FM Максимальная 1,5 Вт, максимальная VHF 4W FM и УКВ, основные не настраивайте, повышает UHF макс 7-8 Вт, UHF регулирует переменный конденсатор для получения оптимальной выходной мощности
Предупреждение: вход Максимальная FM антенна VHF 1,5 Вт, 4 Вт, максимум 7-8 Вт Выход UHF, максимальная 100 Вт, Выход отключения холостого хода, защита от короткого замыкания
Запрещено незаконное использование усилителя мощности, незаконное использование не имеет ничего общего с другими
Отзывы покупателей
D***r
Страна: TR Доставка: Standard Shipping 19.06.2023

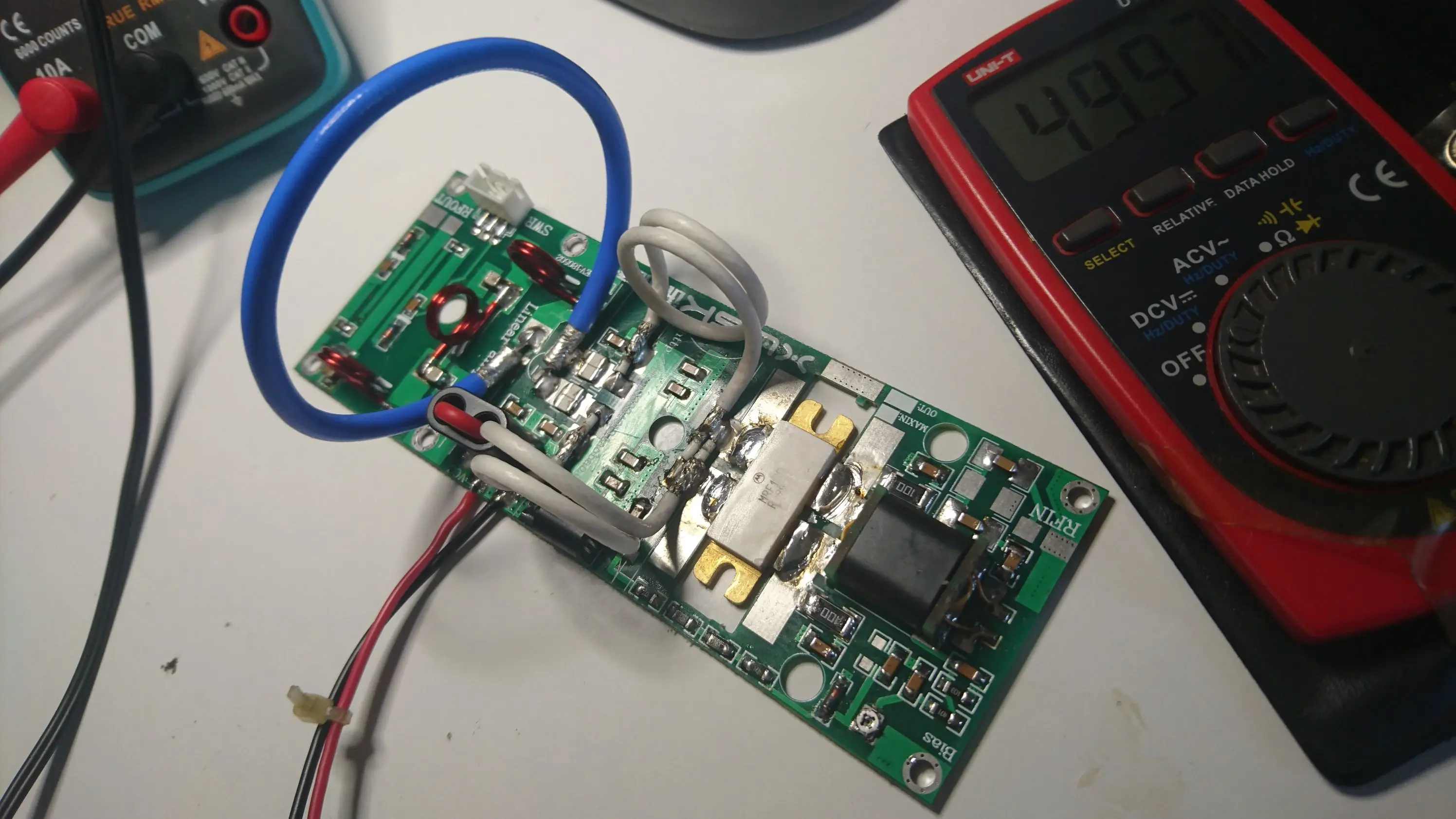

Все детали имеют правильные значения, а некоторые поставляются с избыточностью, я установил напряжение смещения на 3,3 v. Я протестировал его с адаптером для ноутбука 65 Вт 19 В на 100 МГц и получил выход близко к 50 Вт с входом 5 Вт.
