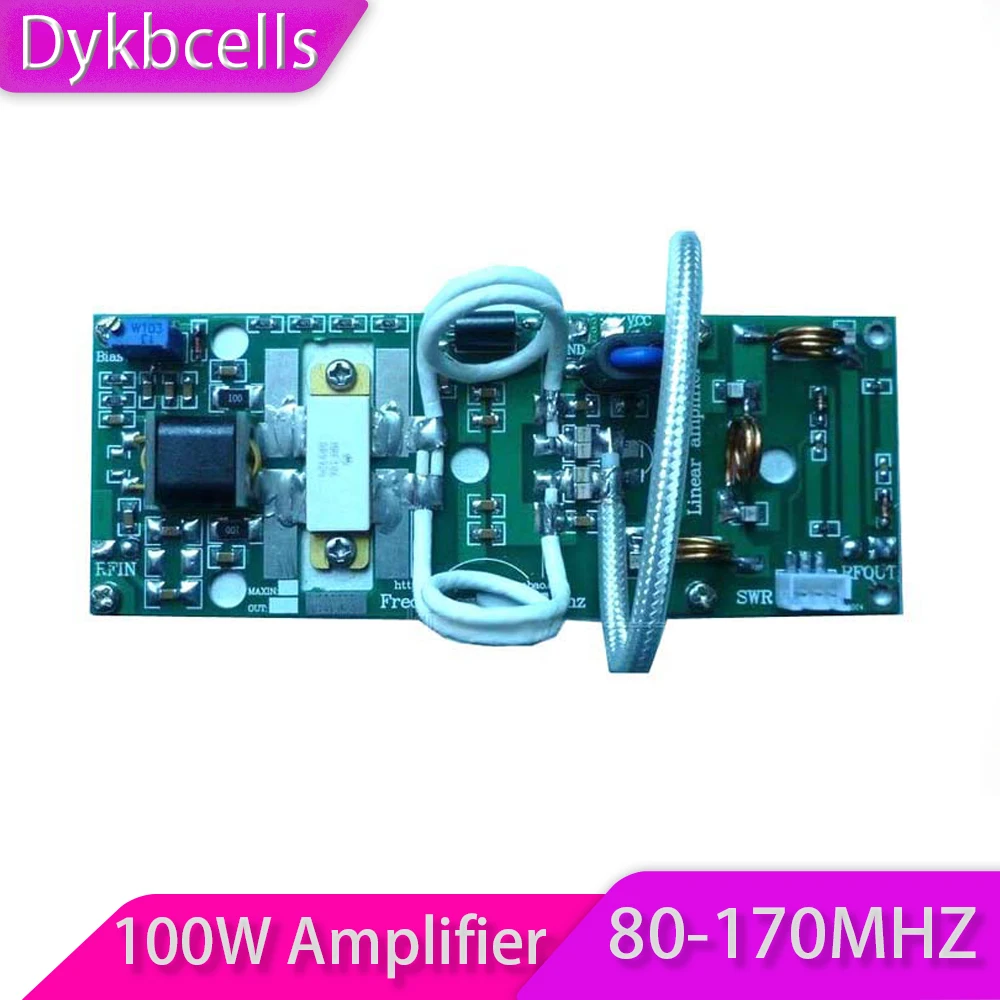

Dykbcells 100 Вт 80 МГц-170 МГц RF усилитель мощности плата DIY наборы MRF186 транзистор трубка для радиоуправляемого передатчика
Особенности:Примечание: Это наборы, не собранные. Без heastinkСсылка инструкции по установкеHttp://g4fev.atspace.com/mrf18670cm.htmПримечание: MRF186 транзистор старый используется

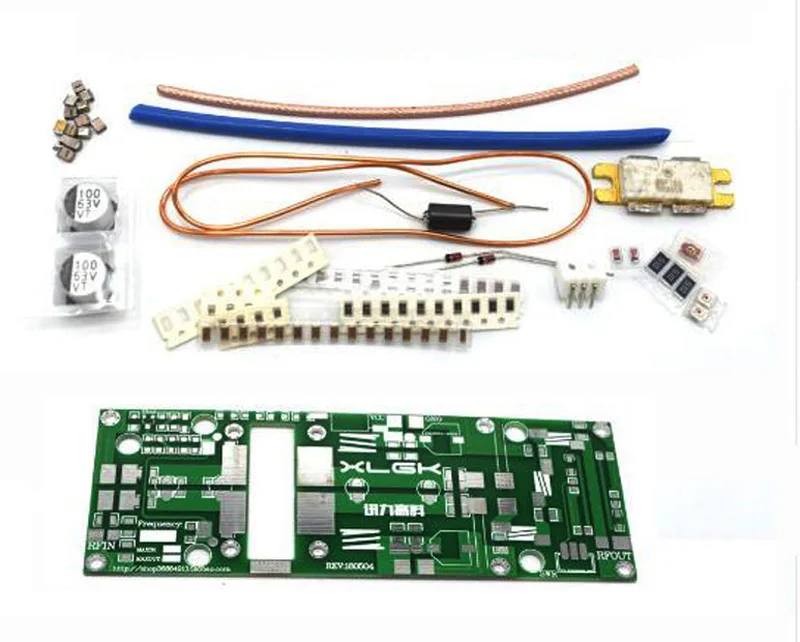

Это все детали, вам нужно diy Руководство по сварке
Http://g4fev.atspace.com/mrf186linear.htm
Https://www.oselsan.net/icerik.asp?pid=391
Размер печатной платы: 13,5 см х 5 см
Выход усилителя: 80-100 Вт
Диапазон воспроизводимых частот 80-120 МГц (вход 1-1,5 Вт) 140-170 МГц (3-4 Вт)
Мощность: 24-26 В постоянного тока ток: 5-7 А
1: шаги установки
Согласно данным изображения в соответствии с сваркой, монтажными чертежами.
2: шаги отладки: сварка завершена, установлен радиатор
Во-первых, не устанавливайте MRF186 (XRF186)

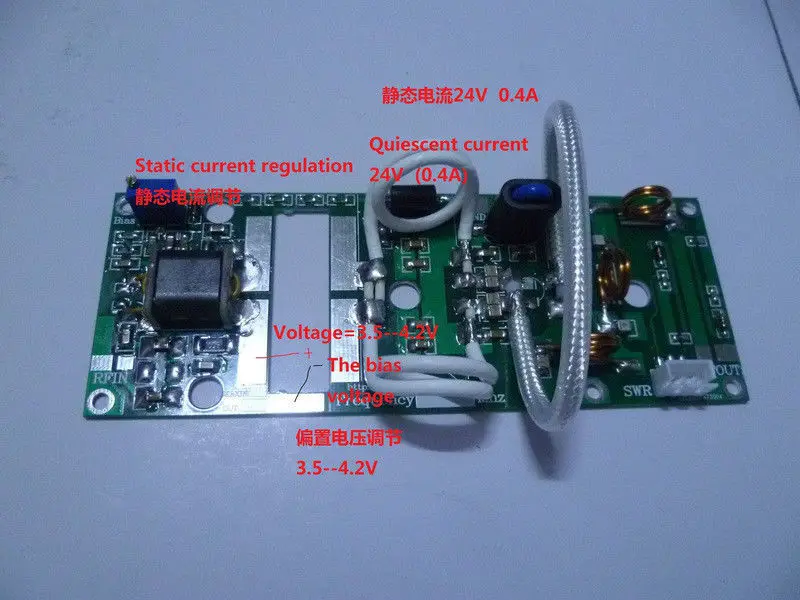

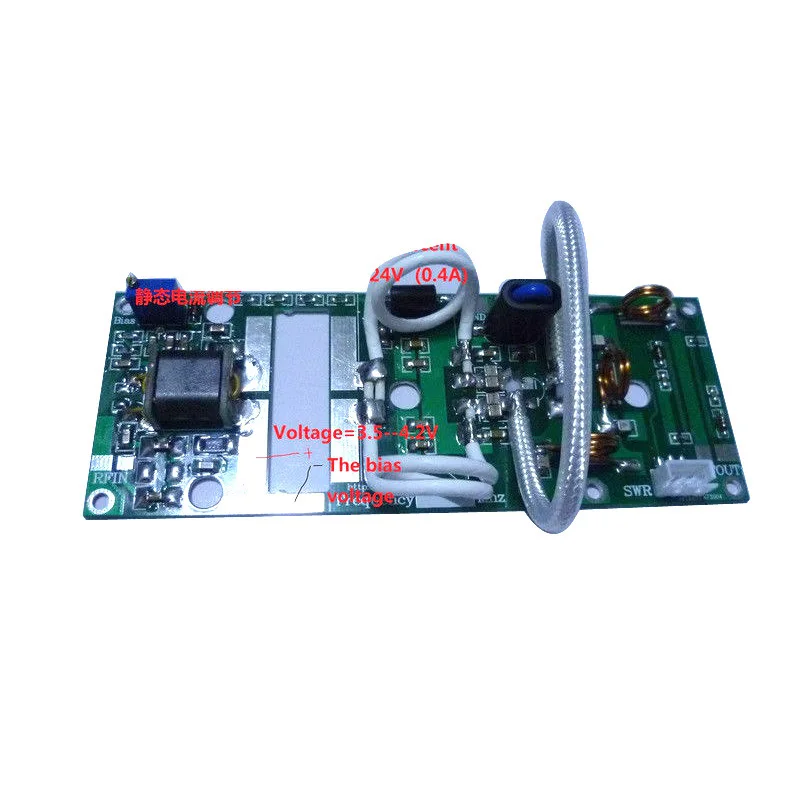

Для подключения источника питания 24V регулировки напряжение смещения 3,5 V, а затем отсоедините источника питания
Установите MOS power tube MRF186 (XRF186), обратите внимание наОтключите Электрический паяльник, паяльник для сварки с использованием отходовТепло, предотвращение электростатического пробоя МОС транзистора питания

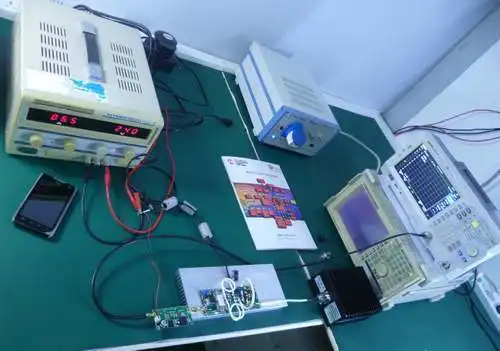

3: Подключите измеритель мощности, макет нагрузки, сначала ВключитеМощность, Регулировка тока, 200-800 мА, 400 мА является лучшим
4: испытательная мощность, подключенная к push, push, push FM максимум1,5 Вт, максимальная VHF 4 Вт FM и VHF, основная не регулируется, способствуетUHF Max 7 Вт-8 Вт, UHF регулирует переменный конденсатор для получения оптимальногоВыходная мощность
Предупреждение: вход Максимальная FM антенна VHF 1,5 Вт, 4 Вт, максимум 7-8 ВтВыход UHF, максимум 100 Вт, выход отключен открытая цепь, короткое замыкание
Запрещено незаконное использование усилителя мощности, незаконное использование не имеет ничего общего с другими
