Наборы для самостоятельной сборки, 100 Вт, FM, УКВ, 80-170 МГц, RF усилитель мощности, Плата усилителя, наборы с лампой MRF9120 для любительского радио

Пожалуйста, свяжитесь с нами для получения руководства!

Примечание:MRF9120СтарыйБ/у Это все детали, их нужно для самостоятельной сварки

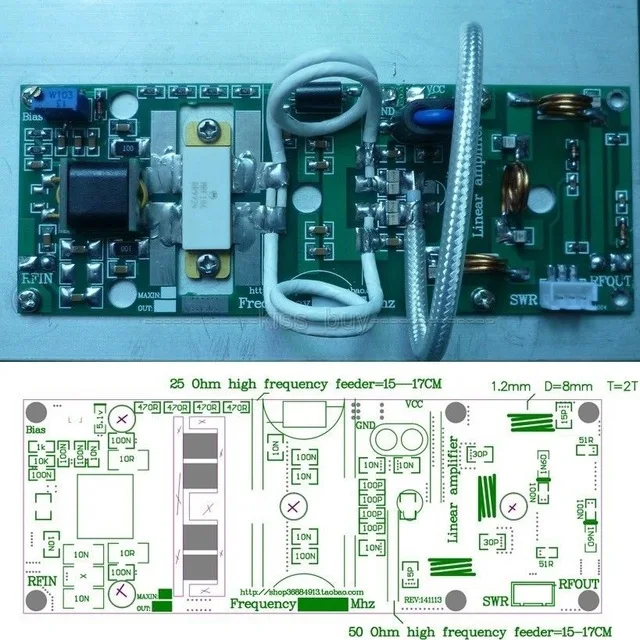

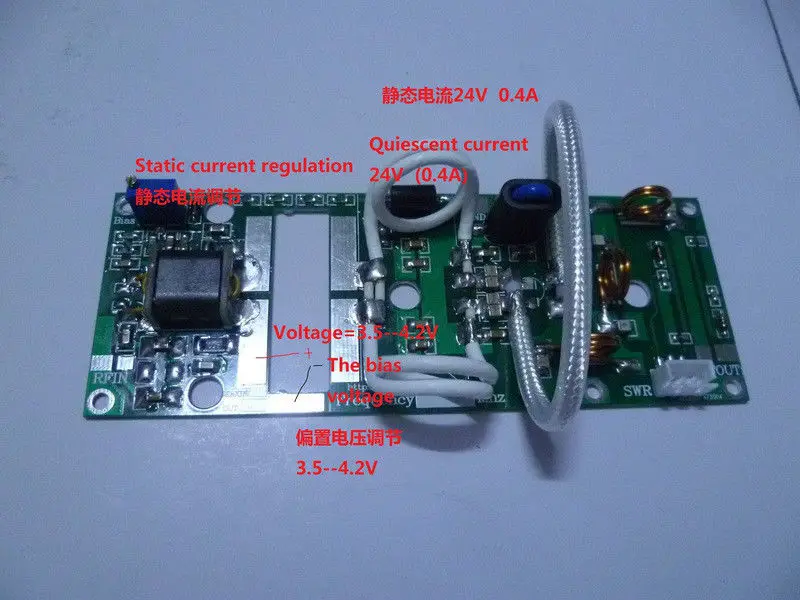

Особенности: Маленький размер. Выход усилителя: 80-100 Вт. Диапазон частот 80-120 МГц (вход 1-1,5 Вт) 140-170 МГц (3-4 Вт). Мощность: 24 -- 26 В постоянного тока ток: 5-7 А. 1: шаги установки Согласно данным изображения согласно сварке, чертежам установки. 2: шаги отладки: сварка завершена, установлен радиатор Сначала не устанавливайте MRF186 (XRF186). Подключите источник питания 24 В, отрегулируйте напряжение смещения 3,5 в, а затем отключите источник питания. Установите силовую трубку MOS MRF186 (XRF186), обратите внимание на отключение электрического паяльника, сварку паяльника с использованием отработанного тепла, предотвращение электростатического поломки силового транзистора MOS. 3: Подключите измеритель мощности, фиктивную нагрузку, сначала включите питание, настройте ток покоя, лучший выбор: 200-Ма, мА. 4: тестовая мощность, подключенная к нажатию, нажатию, нажатию FM максимум 1,5 Вт, максимум УКВ 4 Вт FM и УКВ, базовая не регулируется, способствует УВЧ максимум 7-8 Вт, UHF регулирует переменный конденсатор для получения оптимальной выходной мощности. Предупреждение: максимальный вход FM VHF 1,5 Вт, максимум 4 Вт, максимум 7-8 Вт Выход UHF, максимум 100 Вт, выход отключения разомкнутой цепи, короткое замыкание. Спецификация: Материал: электронный элемент Цвет: зеленый Размер: 13,5 см x 5 см Посылка 1 x Плата усилителя мощности 80-170 МГц
