Цветной сенсорный экран, фанкойл, Wifi термостат

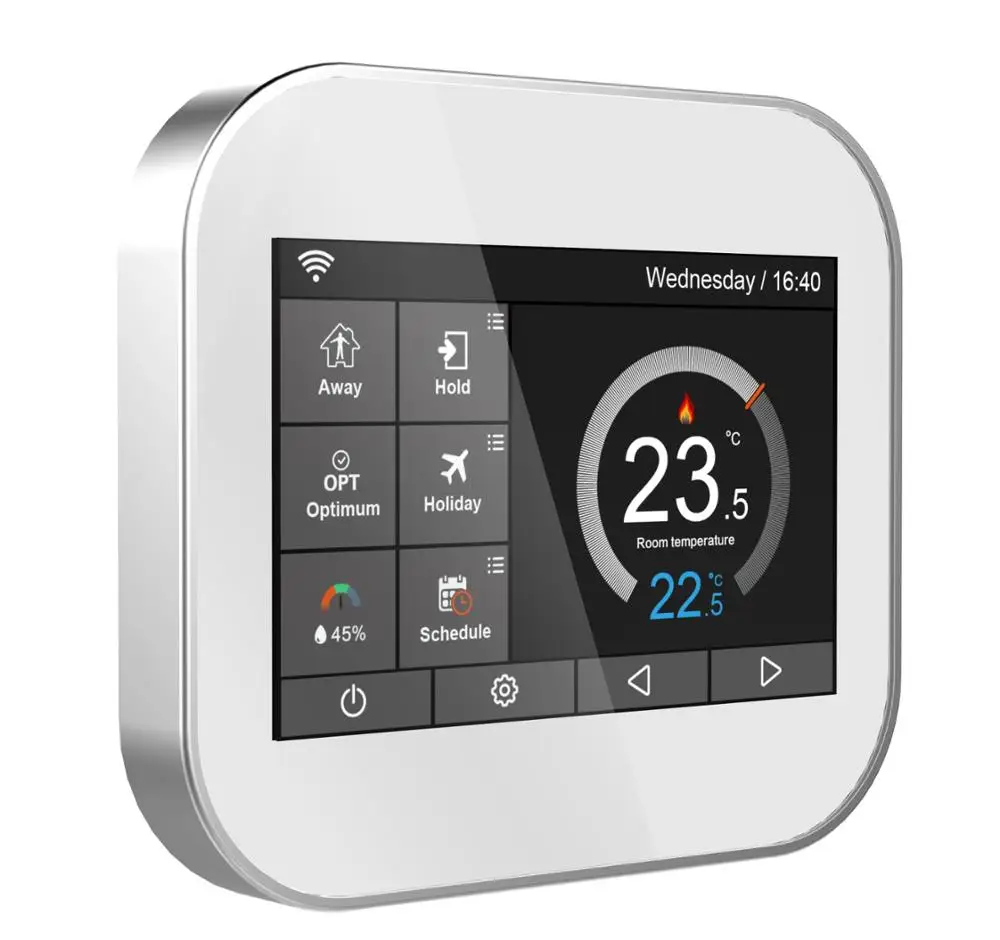

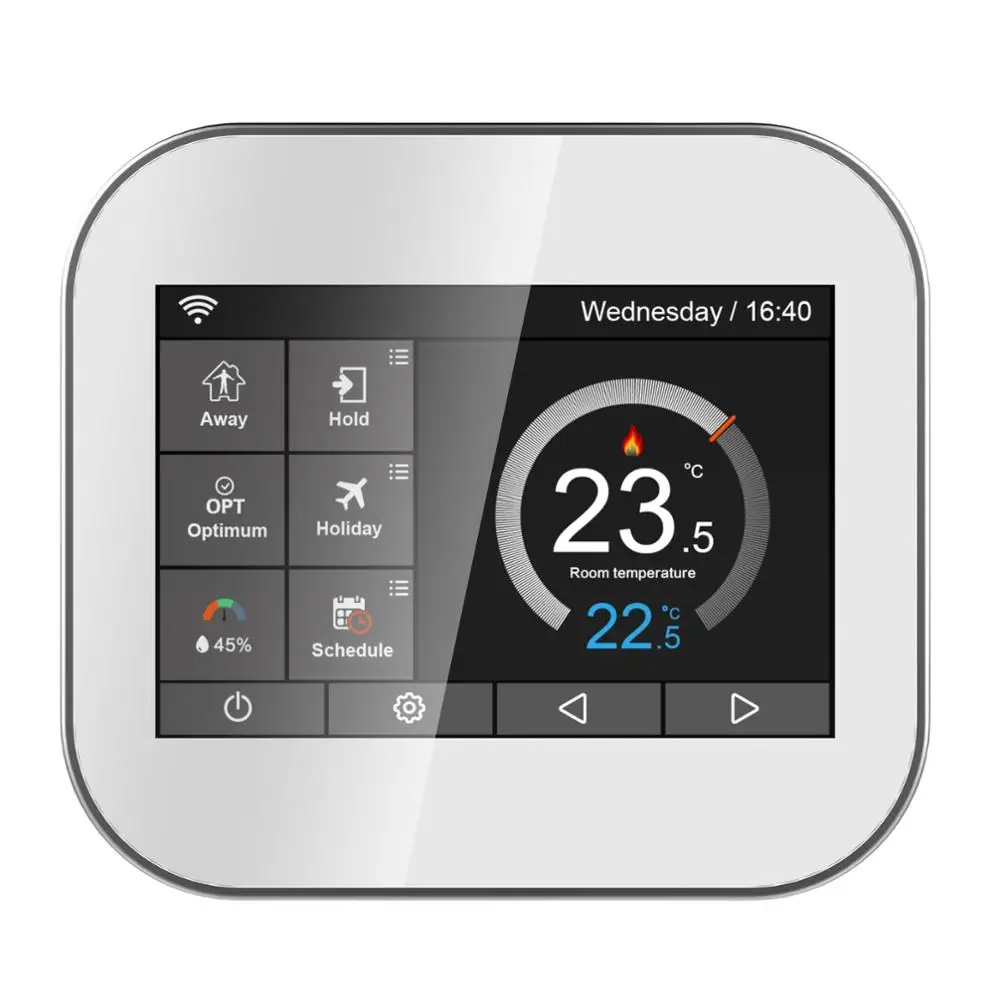

◆Main Дисплей
1, индикатор WiFi-дисплей при подключении к сети WiFi
2. Удержание: удержание температуры.
3. Настройка дополнительных настроек.
4, индикатор дня и часы: отображает день недели и время, отображает в формате 24 часов
5. Режимы работы системы: дегумированный/тепловой/холодный/вентиляционный
6. Скорость вентилятора: Высокая/средняя/низкая/автоматическая;

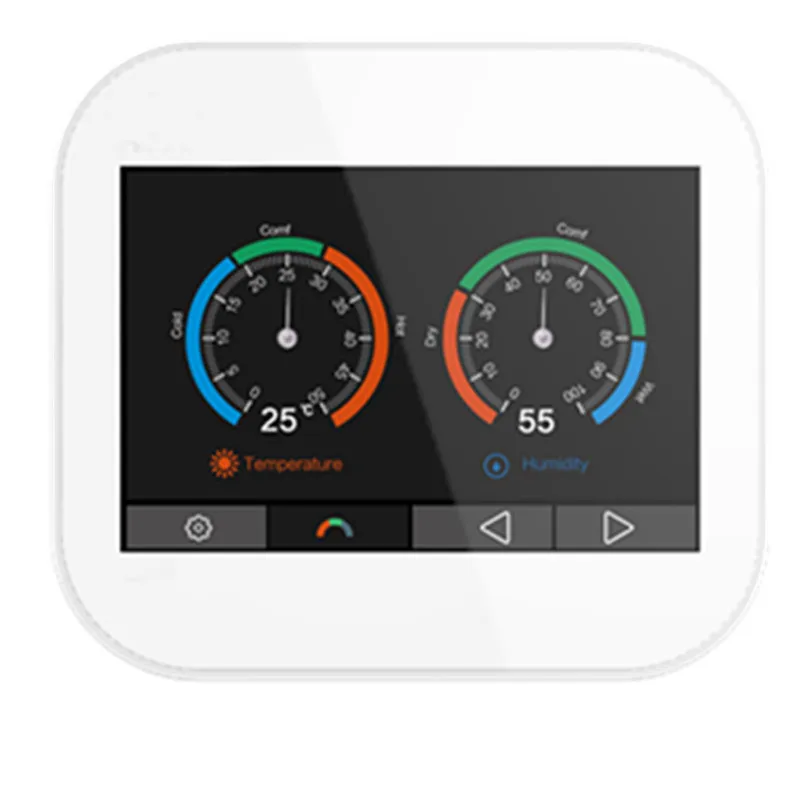

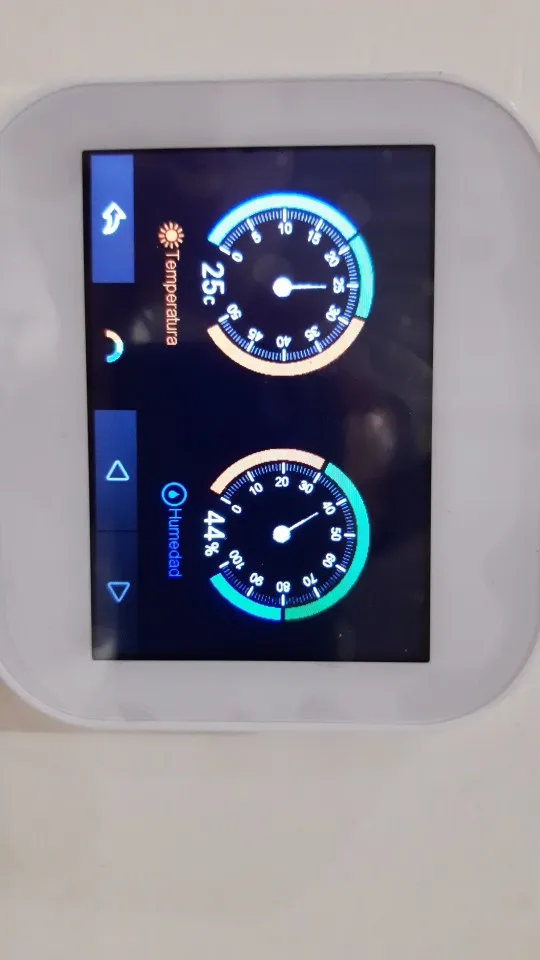

7. Влажность воздуха:
1) Если значение влажности менее 30%, указатель будет находиться в красной области.
2) Если значение влажности составляет от 30% до 60%, указатель будет находиться в зеленой зоне.
3) Если значение влажности более 60%, указатель будет находиться в серой области.
8. Включение/выключение питания.
9, праздник: отображается, когда термостат находится в праздничном режиме.
10, Расписание: MC6-FCU предлагает три варианта режима программы; Программирование будней/Weedend, программирование 7 дней и Программирование 24 часов.
11, кнопка настройки
12,13 регулировка температуры.
14, установка температуры
15, температура: отображает температуру датчика тока
Дисплей 16,℃ или ℉
17, отображает символ «деувлажнение/тепло/прохлада/вентиляция»
◆Feature установка
Настройка часов
Чтобы установить часы, выполните следующие действия.
★Нажмите на значок и введите настройки функции.
★Нажмите кнопку «Настройка часов» в интерфейсе настройки
★Нажмите на колонку года/месяца/дня, используйте/ключи для установки значений года/месяца/дня.
★Нажмите на колонку времени, используйте/ключи для установки часов/минут
★Нажмите на кнопки для сохранения и возврата на главный дисплей.
Настройка подсветки
★Нажмите на значок и запись в настройках функций.
★Нажмите кнопку «подсветка» и введите настройки подсветки.
★Окружающего светильник затемнения находится в режиме: автоматически регулировать задний светильник яркость.
★Окружающего светильник затемнения находится в режиме: ручная настройка задняя светильник яркость.
★Используйте/клавиши для регулировки подсветки.
★Нажмите на кнопки для сохранения и возврата на главный дисплей
Экран в режиме ожидания
★Нажмите (нажмите) на значок и введите настройки функции.
★Нажмите «экран ожидания» и введите интерфейс настройки.
★Есть четыре варианта (3 мин, 10 мин, только ночь, никогда) для управления временем работы в режиме ожидания.
★Например, настройка времени в режиме ожидания составляет 10 минут
Нажмите на значок в передней части «3 мин/10 мин/просто ночью/никогда», и он перейдет к.
★Нажмите на кнопки для сохранения и возврата на главный дисплей.
Настройка блокировки экрана
★Нажмите (нажмите) на значок и введите настройки функции.
★Нажмите «блокировка экрана» и введите интерфейс настройки.
Варианты штифта замка
★Например, установка штифта замка 5209
※Нажмите на первую колонку, используйте/клавиши для настройки до 5
※Нажмите на второй столбец, используйте/клавиши для настройки на 2
※Нажмите на третью колонку, используйте/клавиши для настройки до 0
Click нажмите на столбец Fouth, используйте/клавиши для настройки до 9
★Нажмите на кнопки для сохранения и возврата на главный дисплей.
Примечание: чтобы разблокировать нажатие MC6. На дисплее будет отображаться четырехзначный контактный номер, который вы указали ранее.
Температурный формат
★Нажмите на значок и введите настройки функции.
★Нажмите «формат температуры» для входа в интерфейс настройки.
★Есть два варианта/
★Нажмите на значок в передней части или, и он повернется.
★Дважды нажмите на значок, чтобы сохранить и вернуться на главный дисплей.
Ограничение температуры
★Нажмите на значок и введите настройки функции.
★Нажмите «ограничение температуры» и введите интерфейс настройки.
★Нажмите на первую колонку, используйте/ключи для регулировки минимальной температуры до 5-34 ℃
★Нажмите на второй столбец, используйте/ключи для регулировки максимальной температуры до 6-35 ℃
★Нажмите на значок дважды, чтобы сохранить и вернуться на главный дисплей
Расписание
★Нажмите на значок и введите настройки функции.
★Найдите опцию «расписание», нажмите на нее и войдите в интерфейс настройки.
Есть четыре варианта:
Будний день/выходные, 7 дней, 24 часа, нет
★Например, настройка режима программы до 7 дней.
Click нажмите на значок в передней части «7 дней», и он превратится в
※Нажмите на значок, чтобы сохранить и вернуться на главный дисплей.
Click нажмите «расписание» на главном дисплее и введите «Редактировать» интерфейс.
※На странице редактирования, с понедельника по воскресенье можно выбрать для редактирования.
Click нажмите «понедельник» и введите интерфейс настройки понедельника.
※Можно выбрать четыре периода времени:
Утро/день/вечер/ночь
(Каждый период времени имеет опции)
В программе понедельника:
※Morning:
Нажмите на первую колонку «время», Используйте значок, чтобы установить желаемый «час»
Нажмите на второй столбец «Time», используйте значок для установки нужной минуты.
Например: время установки 04 (час):00 (минуты)
Нажмите на третью колонку «температура», используйте значок для установки нужной температуры.
Например: температура установки составляет 27 ℃
Повторите эти шаги, чтобы задать все периоды.
Переключатель Diff
★Нажмите на значок и введите настройки функции.
★Нажмите «переключатель Diff» и введите интерфейс настройки.
★Есть четыре варианта:
★Нажмите на значок в передней части «», и он повернется к.
★Дважды нажмите на значок, чтобы сохранить и вернуться на главный дисплей.
Задержка выхода
★Нажмите на значок и введите настройки функции.
★Нажмите «Задержка выхода» и введите интерфейс настройки.
★Используйте/клавиши для регулировки минут (0-15)
★Дважды нажмите на значок, чтобы сохранить и вернуться на главный дисплей.
Размораживание
Термостат автоматически переходит в режим размораживания, когда комнатная температура опускается ниже температуры размораживания. Диапазон составляет 7-17 ℃. По умолчанию 7 ℃ и подходит для большинства применений.
★Нажмите на значок и введите настройки функции.
★Нажмите «размораживание» и введите интерфейс настройки.
Варианты температуры.
★Используйте/ключи для регулировки температуры.
★Дважды нажмите на значок, чтобы сохранить и вернуться на главный дисплей.
Установка вентилятора
Тип вентилятора:
Трехскоростной вентилятор
Односкоростной вентилятор
Режим работы вентилятора:
Закрытое значение, остановка вентилятора
Клапан закрыт, вентилятор продолжить
★Нажмите на значок и введите настройки функции.
★Найдите опцию «Настройка вентилятора», нажмите на нее и введите интерфейс настройки.
★Например,
Установка типа вентилятора на трехскоростной вентилятор
Настройка режима работы вентилятора для закрытия клапана, остановки вентилятора.
★Нажмите на значок в передней части «трехскоростного вентилятора», и он повернется, а затем нажмите на значок в передней части «закрытого клапана, остановки вентилятора», И он превратится в
★Дважды нажмите на значок, чтобы сохранить и вернуться на главный дисплей.
Летнее время
★Нажмите на значок и введите настройки функции.
★Нажмите «DST» и введите интерфейс настройки.
Авто DST опции
★Есть три варианта:
Европейский союз/США и Канада/Австралия и Новая Зеландия
★Нажмите на значок в передней части «EU/U & C/A & Z», и он превратится в.
★Нажмите на значок дважды, чтобы сохранить и вернуться на главный дисплей
Информация о системе
★Нажмите на значок и введите настройки функции.
★Нажмите «Системная информация» и введите интерфейс, и он показывает
Номер версии: 2,0
★Нажмите на кнопки для выхода
Сброс до заводских настроек
★Нажмите на значок и введите настройки функции.
★Нажмите «» и введите в интерфейс настройки.
★Нажмите «сброс» для заводских настроек
★Нажмите на кнопки для выхода
Предупреждение: сброс позволит вам потерять текущие настройки и вернуться к заводским настройкам.
Техническая спецификация
Источник питания: 85-230VAC,50/60 Гц
Диапазон настройки температуры: 5-35 ℃
Диапазон рабочей температуры: -10-45 ℃
Точность температуры: ± 1 ℃
Потребляемая мощность: 1 Вт
Максимальный ток переключателя: 3A
Тип вентилятора:
Трехскоростной вентилятор
Односкоростной вентилятор
Режим работы вентилятора:
Закрытое значение, остановка вентилятора
Клапан закрыт, вентилятор продолжить
ЖК-дисплей Размер экрана: 3,5 дюймов
Разрешение ЖК-дисплея: 480*320
Сенсорный: емкостный экран
Шаг отверстия: 45*60 мм
Класс защиты: IP 40
Тип датчика: NTC10k
Тип установки: Европейский флеш
Размеры: 96 мм * 86 мм * 38 мм (включая блок питания высотой 25 мм)
Wifi: 802,11 b/g/n (2,4G)
Схема проводки
