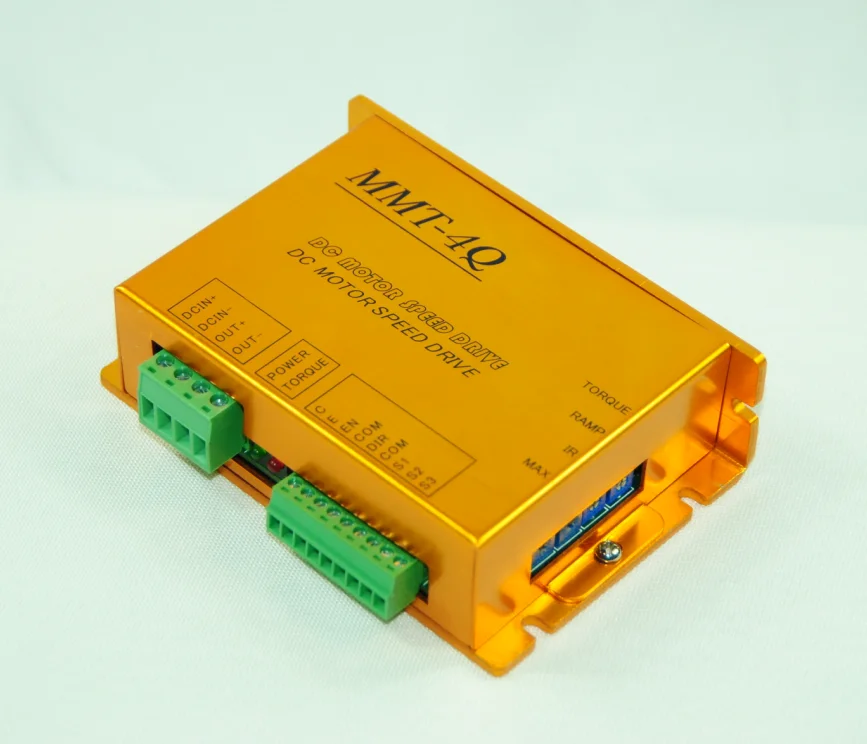

Регулятор скорости двигателя постоянного тока, с мягким пуском, ШИМ с щеткой постоянного тока, 20 А, 24 В

Мягкий старт мягкий стоп ШИМ dc Матовый контроллер 20A 24v dc мотор контроль скорости вперед назад для DR оборудования

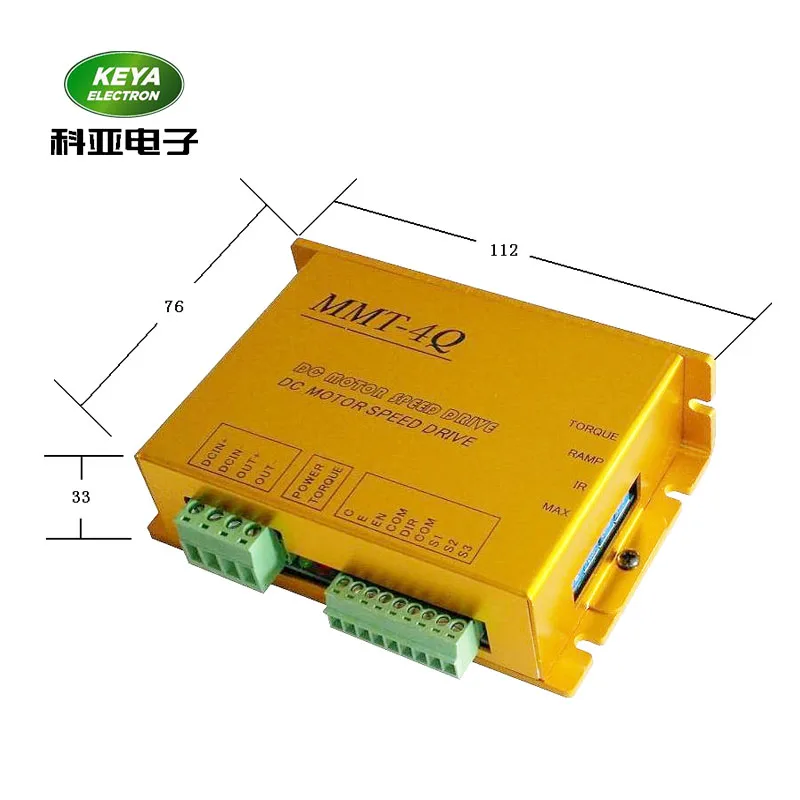

Модель: DC24/20BL-4Q02

1. Модуляция ширины импульса

Двигатель работает тише, с большей эффективностью и меньшим обслуживанием, более длительный срок службы.

2.Технология SMT, малый размер

3.Низкий уровень шума во время эксплуатации, высокая эффективность и низкая стоимость обслуживания, которые лучше улучшают ОбслуживаниеСрок службы двигателя постоянного тока.

4.Включить/тормоз/направление клеммы Выберите функцию, просто открыв или закрыв сухой контакт или через открытый коллекторный транзистор.

5. Светодиоды состояния Светодиоды питания и неисправности обеспечивают визуальное состояние накопителя.

6.Вперед и назад можно установить отдельно

Не нужен внешний контактор заднего хода и не приведет к частям электродвигателя или другим компонентамПерегрев или сжигание.

7.Выходной ток может быть установлен

8.Высокий крутящий момент compensatio

9.Стандартный аналоговый режим управления: аналог: 0-5 в или потенциометр

10.Защита от перенапряжения и меньшего напряжения

11. Защита от превышения температуры

Привод сложит выходную мощность обратно, чтобы предотвратить перегрев. Драйв будет неисправен, если он все еще остается слишком горячим.

 Режим скорости, режим крутящего момента

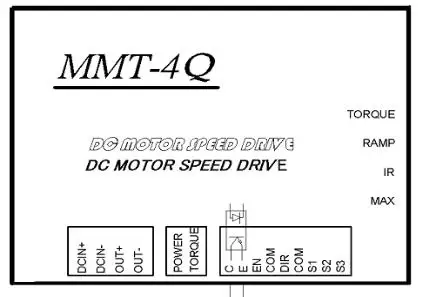

Описание функций управляющего терминала:

1. EN (включить контроль) Во время работы двигателя просто Подключите/отключите EN с COM для управления запуском и остановкой двигателя Подключение EN terminal к COM, EN terminal является эффективным, в это время регулируйте внешний потенциометр скорости и двигатель находится в нормальной эксплуатации. RU терминал приостановлен в воздухе или не подключен, EN терминал недействителен; Схема контроллера заблокирована и двигатель останавливается.

2. DIR (управление направлением) Во время работы двигателя просто Подключите/отключите EN с COM для обратного вращения двигателя. Это не требует внешнего контактора заднего хода и не приведет к перегреву или сжиганию деталей электродвигателя или других компонентов. Подключение DIR терминала с COM, DIR терминала является эффективным, двигатель находится в отрицательном вращении. DIR терминал приостановлен в воздухе или не подключен, DIR терминал недействителен; Двигатель находится в положительном вращении (работает в противоположном направлении, как указано выше).

3. C E (выход дверной сигнализации OC) Внутренняя конструкция «выход дверной сигнализации OC» заключается в том, что сигнал перегрузки по току передается через оптомуфту, чтобы давать сигналы тревоги. При обнаружении перегрузки по току на контроллере сигнал перегрузки по току будет немедленно отправлен диоду оптомуфты для перерыва, а затем передан в порты C, E. Клиент может провода как свои собственные требования, как показано на рисунке 1, подключение к перегрузок по току индикатор,

Рис. 2. Реле срабатывает после перегрузки по току, чтобы давать сигналы тревоги.

Схема внутренней проводки «выход дверной сигнализации OC» показана следующим образом: Выход дверной сигнализации OC

Индикатор сигнала тревоги выход

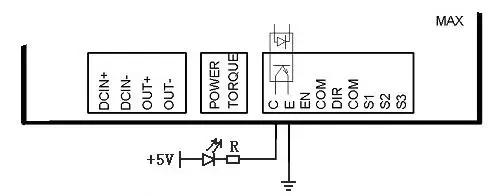

Рис. 1: описание проводки сигнала тревоги

Катушка реле

Рис. 2: описание проводки сигнала тревоги

4. S1 S2 S3 сигнала выходной терминал Такой контроллер имеет два режима управления внешним регулятором скорости и внешним аналоговым входом количества. Описание различных терминалов выглядит следующим образом: S1 терминал: внешняя мощность + 10 в, S2 терминал: входной сигнал терминала S3 терминал: GND (Заземленный).

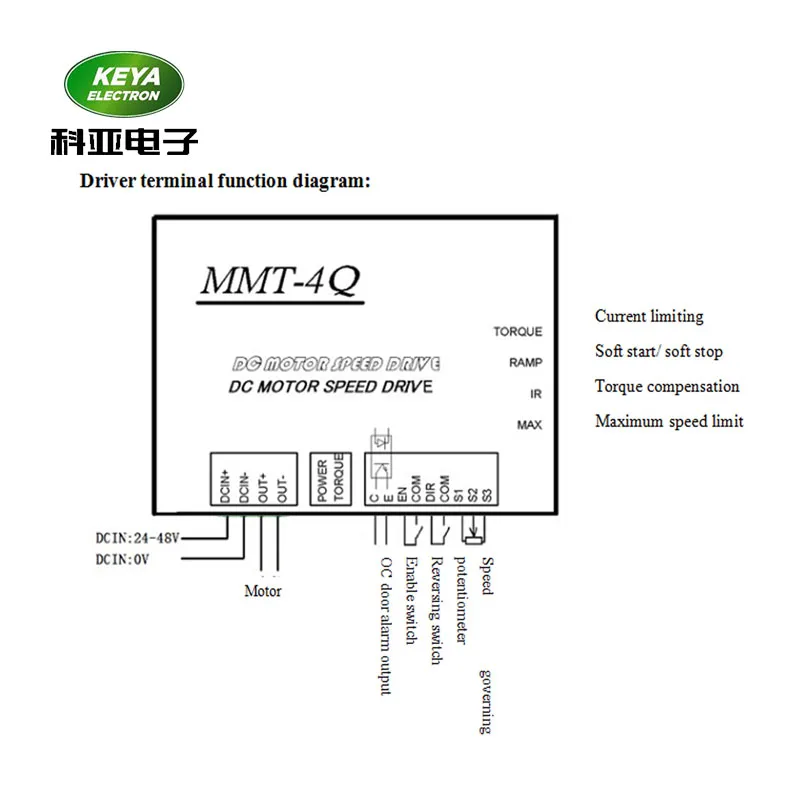

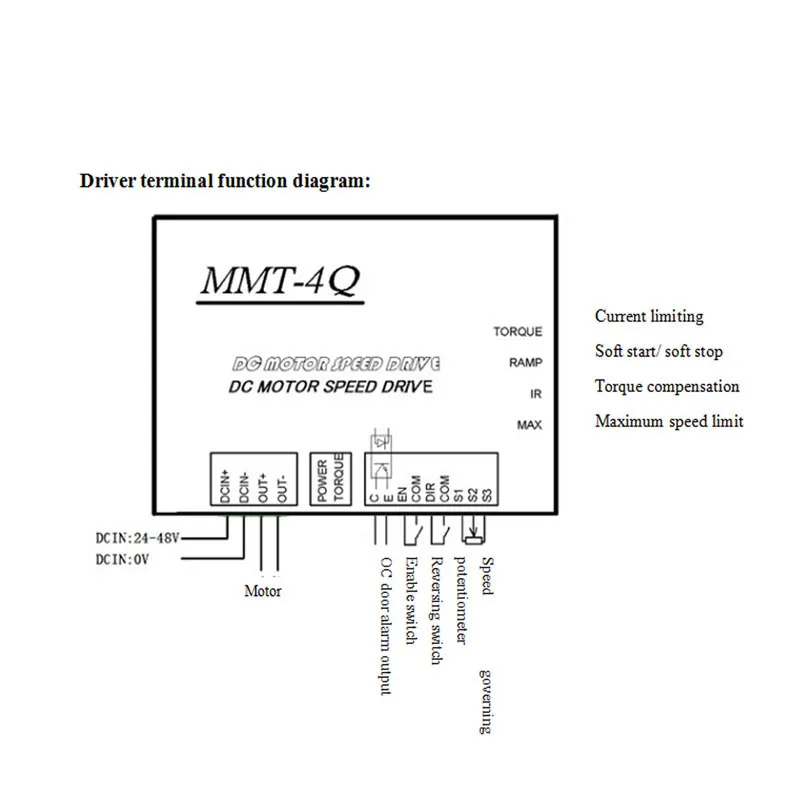

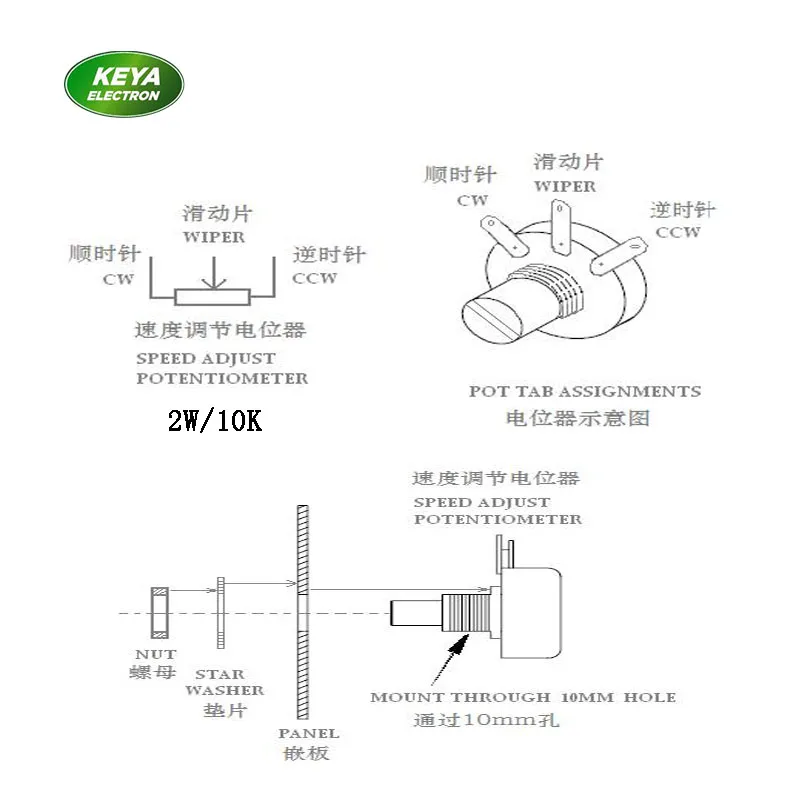

4,1 при использовании внешнего потенциометра скорости клеммы S1, S2, S3 должны быть соединены с внешним потенциометром, как показано в VI. Схема функций терминала драйвера для регулирования внешнего потенциометра для регулирования скорости

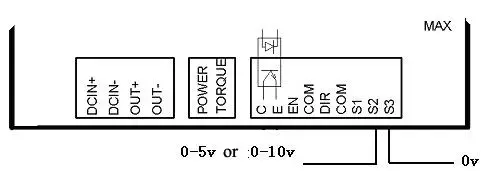

4,2 при использовании внешнего аналогового контроля входного количества скорость может контролироваться через S2 и S3 вход, и 0-5 В, и 0-10 В в порядке.

Описание индикатора: 1. Индикатор питания (зеленый) Если контроллер заряжен, этот индикатор загорается, чтобы указать, что контроллер находится в нормальной работе.

2.Крутящий момент (красный)Индикатор перегрузки по току становится красным, указывая, что выходной ток контроллера превышает заданный ток клиента, и контроллер автоматически ограничит выходной ток до такого значения.

                                                                                                                                                                                         Описание регулировки функционального потенциометра:

Макс (максимальный предел выходного напряжения) Используется для ограничения максимальной скорости двигателя (ограничение максимального выходного напряжения). Увеличение вращения по часовой стрелке и уменьшение вращения по часовой стрелке.

ИК (компенсация крутящего момента) Регулировка «IR» позволяет двигательной работе при различных нагрузках и поддерживать постоянную скорость вращения (обычно заводской по умолчанию 0), увеличивать вращение по часовой стрелке и уменьшать вращение против часовой стрелки.

Пандус (мягкий старт/стоп) Регулируйте «рампу» для установки времени запуска и остановки двигателя (1-20 с). Увеличение вращения по часовой стрелке.

Крутящий момент (ограничение тока) Регулируйте «крутящий момент» для установки значения защиты от перегрузки по току контроллера; Диапазон регулирования составляет 0-20 А, увеличение вращения по часовой стрелке и уменьшение вращения против часовой стрелки. Когда индикатор перегрузки по току достигает предельного значения, индикатор перегрузки по току (красный) постоянно горит и ток ограничен таким значением, в это время продолжайте регулировать внешний потенциометр, текущее значение является неизменным (т. Е. Ограничение амплитуды).

Мягкий старт мягкий стоп ШИМ dc Матовый контроллер 20A 24v dc мотор контроль скорости вперед назад для DR оборудования

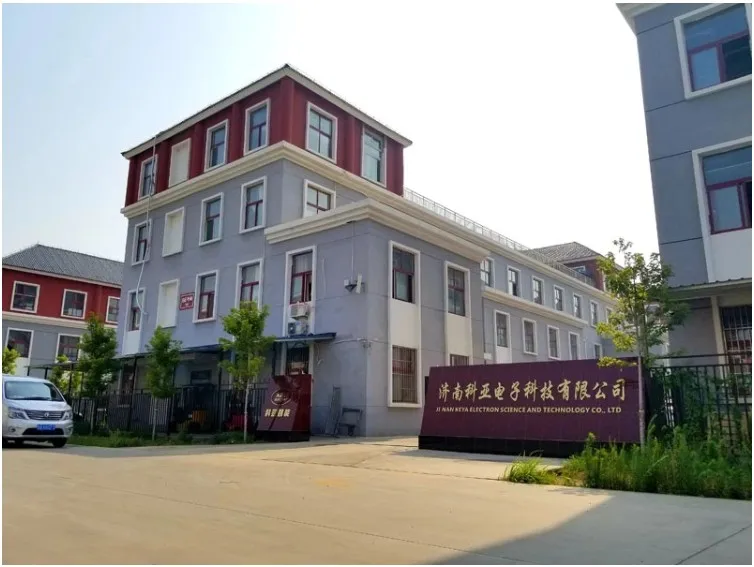

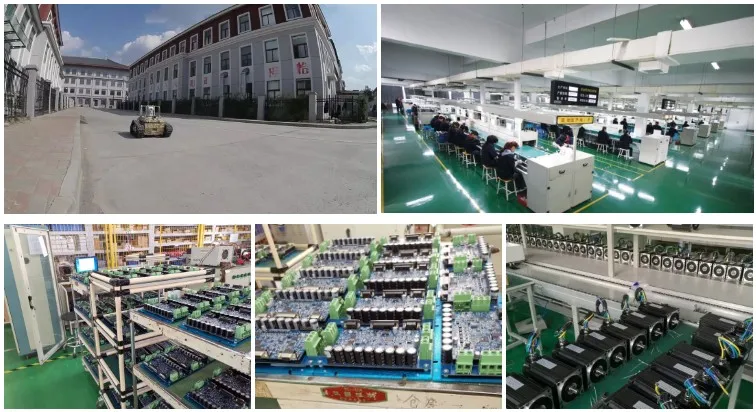

Jinan Keya Electron Science and Technology Co., Ltd, основанная в 2001 году, занимается исследованиями и разработками, производством и продажей серводвигателя постоянного тока и серводвигателя в течение 15 лет. Компания установила технологии, талант, управление и другие преимущества ресурсов, чтобы эффективно интегрироваться, поддерживает здоровый, стабильный и быстрый рост.
