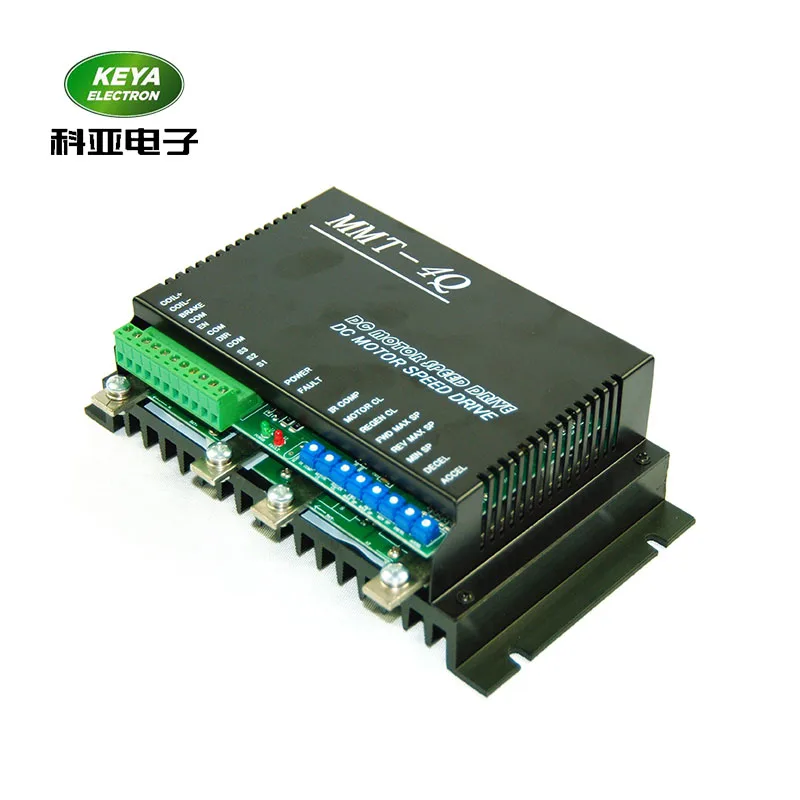

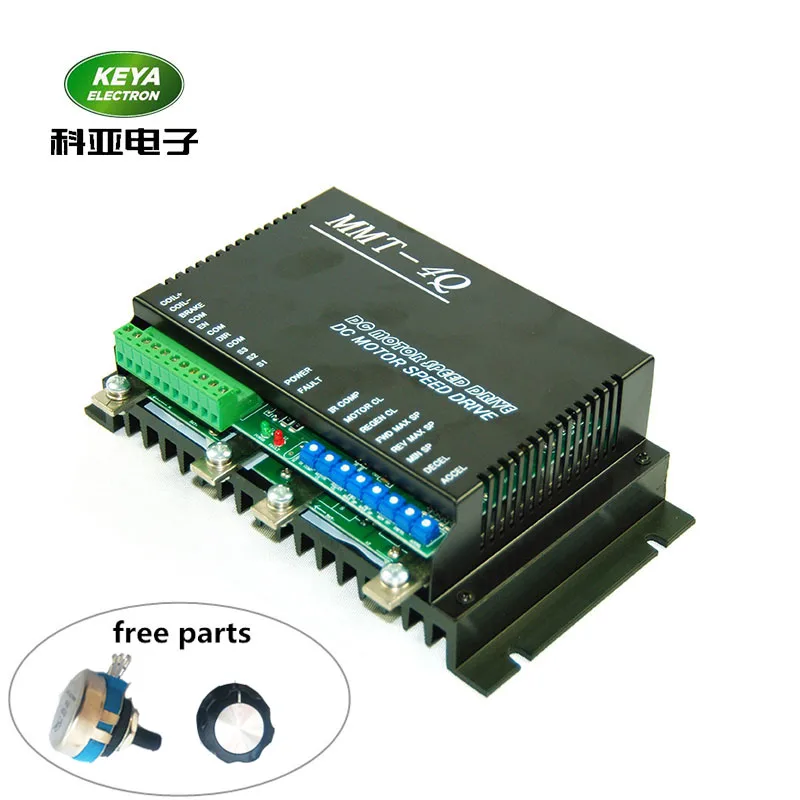

Контроллер постоянного тока 24В 48В электродвигатель постоянного тока регулятор скорости 100A Реверсивный для Электрическая подъемная платформа
Модель: DC24RT100BL
Описание продукта:1. Модуляция ширины импульса
Двигатель работает тише, с большей эффективностью и меньшим обслуживанием, более длительный срок службы.
2. Четырехквадрантная реверсивная операция3. Рекуперативного торможения
Нет контакторы не требуется. Нет электромеханических компонентов для перегрева или износа.
4. Включить/тормоз/направление клеммы Выберите функцию, просто открыв или закрыв сухой контакт или через открытый коллекторный транзистор. 5. Статус светодиодов Светодиоды питания и неисправности обеспечивают визуальное состояние накопителя. 6. Вперед и назад можно установить отдельно 7. Выходной ток может быть установлен 8. Тормозной ток может быть установлен 9. Крутящий момент compensatio 10. Стандартный аналоговый режим управления: аналог: 0-5 в или потенциометр 11. Защита от перенапряжения и меньшего напряжения12. Защита от превышения температуры
Привод сложит выходную мощность обратно, чтобы предотвратить перегрев. Драйв будет неисправен, если он все еще остается слишком горячим.

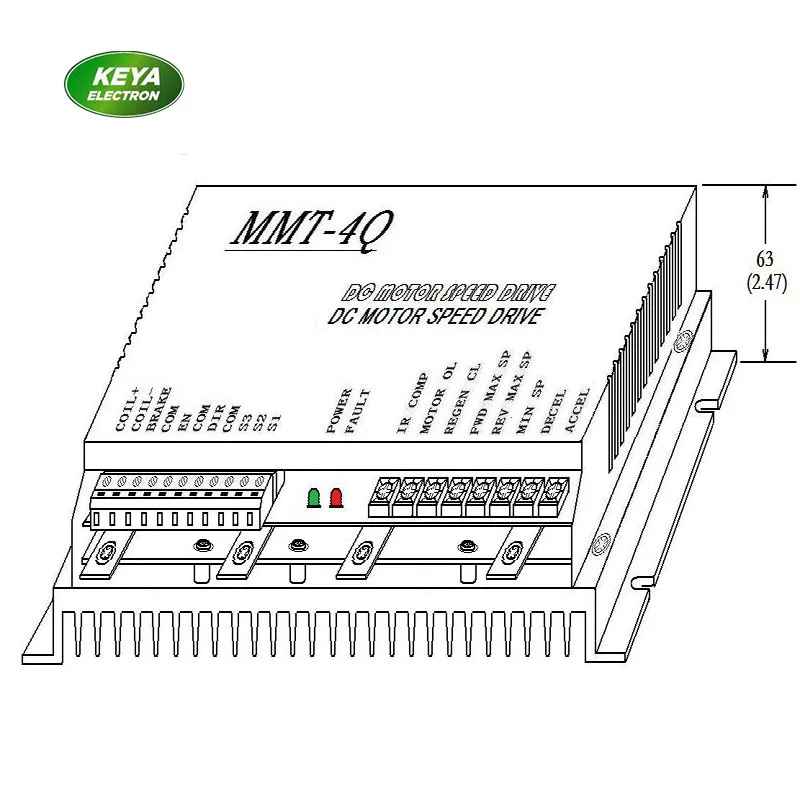

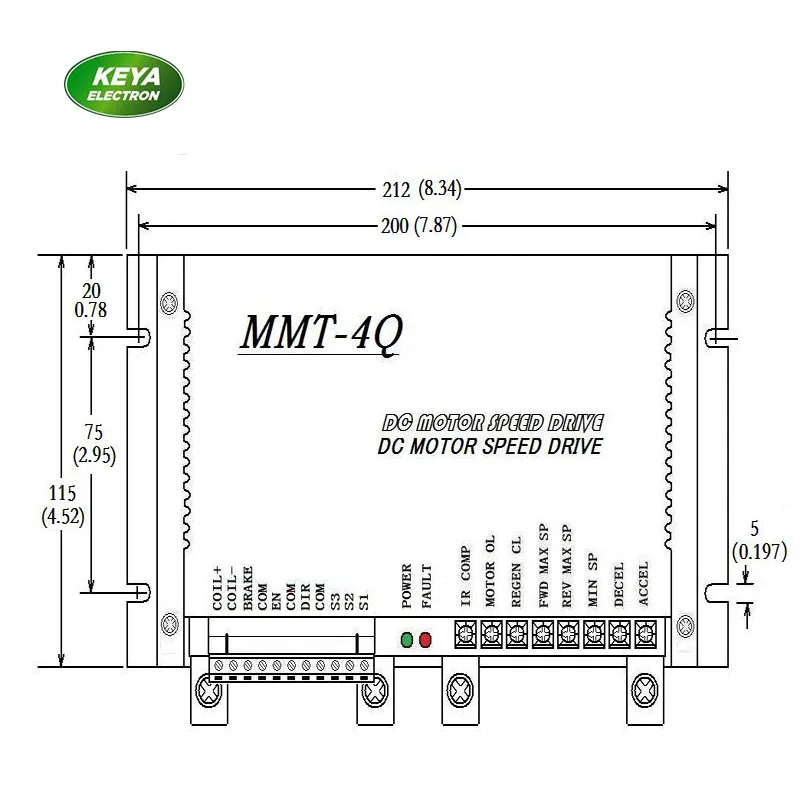

Спецификация для DC24RT100BL Диапазон входного напряжения DC18-36V(Если вам нужно другое напряжение, пожалуйста, сообщите нам заранее) Максимальный выходной ток 100A Режим работы Режим скорости, режим крутящего момента, четырехскоростной режим, регенеративный режим Способа контроля ШИМ, 0-5 В, потенциометр Защита Аномальный ток, перегрев, перенапряжение, меньшее напряжение и короткое замыкание запустят функцию защиты. Защита от высоких температур Когда температура 70, контроллер уменьшит выход из-за защиты от перегрева и остановит выход. Рабочая температура -10 -- + 60 Влажность окружающего воздуха Относительная влажность менее 80RH Размер Д * Ш * В = 212*115*63 мм Вес 1500 г Обзор продукта

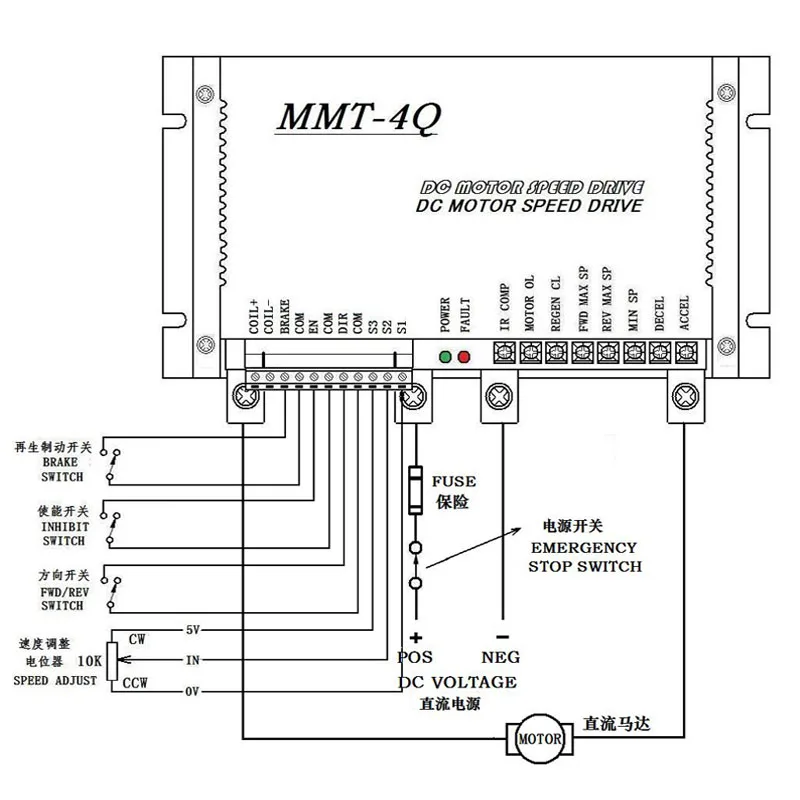

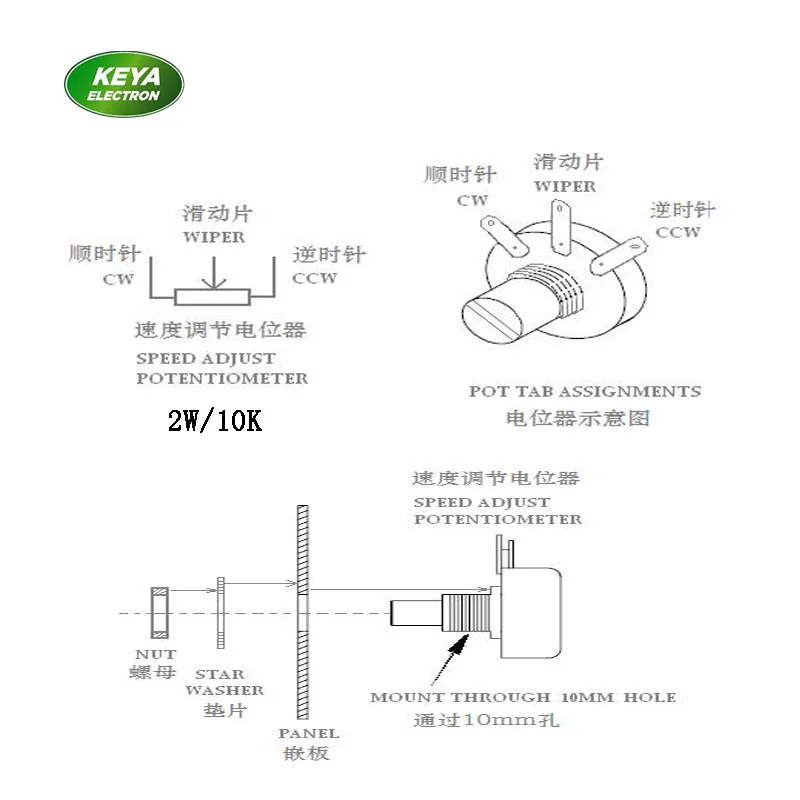

Подключение к потенциометру контроля скорости:

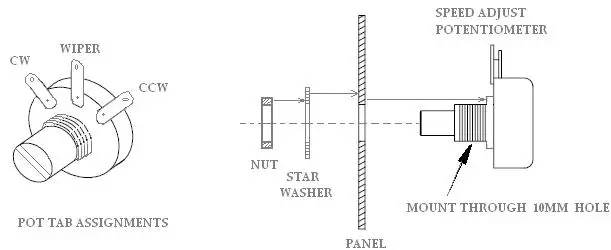

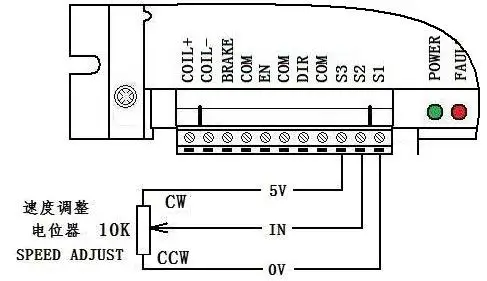

Управление потенциометрами контроля скорости должно следовать приведенным выше инструкциям на рис. 6. Установите потенциометр регулятора 10 K между клеммой 5 В, клеммой и клеммой 0 В.
Внимание: Он соединяет провод потенциометра контроля скорости должен быть вдали от проводников входного терминала и выхода для уменьшения ненужных помех электронных сигналов. Длина соединительного провода должна быть максимально сокращена. Если длина составляет более 0,5 м, экранирования провода рекомендуется

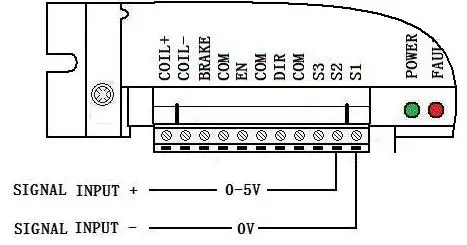

Вы также можете управлять скоростью двигателя по аналоговому сигналу 0-5 В, подключить чертеж, как показано ниже:

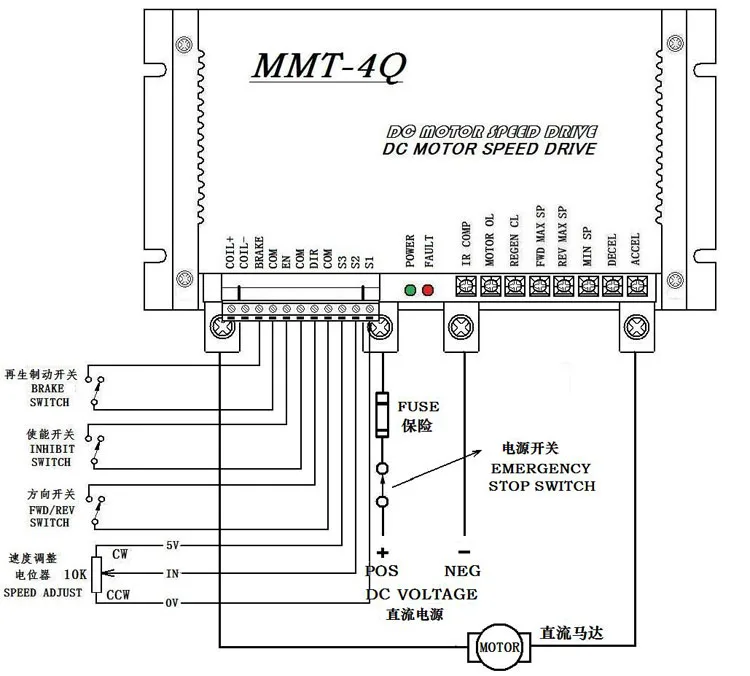

Функция и подключение к терминалу управления: Обратите внимание: Соединительные провода терминалов контроля скорости должны быть вдали от проводников входного терминала и выхода для уменьшения ненужных помех электронных сигналов. Длина соединительного провода должна быть максимально сокращена. Если длина составляет более 0,5 м, экранирования провода рекомендуется.
Тормоза: Регенеративное управление торможением: когда требуется быстрая остановка двигателя, эта функция подходит. Закрытый тормозной переключатель, контроллер двигателя быстро тормозит скорость двигателя путем регенеративного торможения, затем немедленно остановит двигатель. EN: Включение управления: Управление запуском и остановкой двигателя Откройте внешний переключатель включения, контроллер двигателя автоматически зафиксирует внутреннюю цепь и сделает остановку двигателя. Закройте внешний переключатель включения, двигатель начнет вращаться Со значением скорости, установленным потенциометром или входными аналоговыми сигналами. Примечание: A. при регенеративном торможении время остановки двигателя определяется заданным значением тормозного тока (потенциометр REGEN CL) или установленное значение мягкого стопа (набор потенциометра “DECEL” с мягким временем остановки). Напр. Если заданное значение тормозного тока (потенциометр REGEN CL) является высоким, а заданное значение мягкого времени остановки (потенциометр DECEL set soft stop time) низкое, время тормозов двигателя будет сокращено.
B. При закрытом тормозном переключателе значение скорости вращения после торможения определяется заданным значением потенциометра "MIN SP" (означает минимальную скорость). Напр. Если потенциометр «MIN SP» устанавливает значение «0», то после торможения скорость вращения двигателя будет «0». Если потенциометр «MIN SP» устанавливает значение «N», то после торможения скорость вращения двигателя будет «N».
ПапокРеверсивный (направление) терминал управления: Управление задним ходом двигателя: направление вращения можно легко получить через открытый или закрытый реверсивный переключатель.

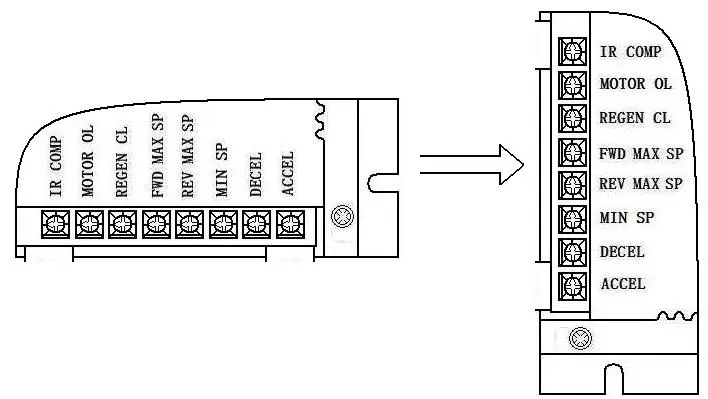

Введение и настройка регулируемого потенциометра:
1. Потенциометр «ACCEL» (установите время мягкого запуска): Отрегулируйте «ускоренный» потенциометр, чтобы установить повышение давления с начальной скорости ценность для установка значения скорости (это значит, что времени разгона, время может регулироваться в диапазоне между 0,2 секунд и 20 секунд). см. Рисунок ниже. Примечание: Отрегулируйте этот потенциометр против часовой стрелки, чтобы сократить время мягкого запуска и настроить этот потенциометр по часовой стрелке, чтобы продлить время мягкого запуска.

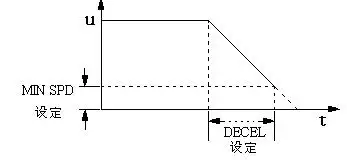

2. Потенциометр «дегель» (установите время мягкого останова): Отрегулируйте потенциометр «DECEL», чтобы установить рампу вниз от Макса. значение скорости до мин. значения скорости (это значит, что время торможения, время может регулироваться в диапазоне между 0,2 секунд и 20 секунд). см. Рисунок ниже. Примечание: Отрегулируйте этот потенциометр против часовой стрелки, чтобы сократить время мягкого останова и настроить этот потенциометр по часовой стрелке, чтобы продлить время мягкого останова.
3. "FWD MAX SP" потенциометр (установить максимальное значение скорости вперед): Настройте этот потенциометр “FWD MAX SP”, чтобы установить максимальное значение скорости двигателя (он также используется для ограничения максимальной скорости двигателя. Значение скорости вперед). При настройке этого потенциометра по часовой стрелке увеличивается значение скорости вперед. 4. "REV MAX SP" потенциометр (установить максимальное значение обратной скорости): Настройте этот потенциометр “REV MAX SP” для установки максимальной скорости двигателя. Значение обратной скорости (также используется для ограничения максимальной скорости двигателя. Значение обратной скорости). При настройке этого потенциометра по часовой стрелке увеличено значение обратной скорости. 5. "REGEN CL" потенциометр (набор регенеративных тормозных значений тока): Отрегулируйте потенциометр REGEN CL для максимального ограничения значения торможения (Это также означает время торможения/остановки). Значение торможения влияет на время торможения/остановки. При настройке этого потенциометра по часовой стрелке значение торможения будет увеличено. 6. "IR COMP" потенциометр (установка компенсации крутящего момента): Настройте потенциометр «IR COMP», чтобы сделать двигатель постоянным значением скорости в различных условиях нагрузки (до того, как контроллер двигателя будет доставлен с завода, компенсация крутящего момента обычно устанавливается «0»). При регулировке потенциометра по часовой стрелке Значение компенсации крутящего момента увеличивается. 7. "мин SP" потенциометр (установить минимальное значение скорости): Когда внешний заданный сигнал «0В» (или Настройте внешний потенциометр настройки сигнала в конце против часовой стрелки), настройте потенциометр «MIN SP», чтобы установить минимальное значение скорости двигателя (как правило, этот потенциометр установлен «0», прежде чем контроллер двигателя будет доставлен с завода). 8. Потенциометр "MOTOR CL" (номинальный ток двигателя): Отрегулируйте потенциометр «MOTOR CL» для ограничения максимальной мощности контроллера двигателя. выходной ток (мы также указываем значение тока двигателя). настройка этого тока должна основываться на номинальном токе двигателя. текущее значение должно быть умеренным. если нет, то крутящего момента недостаточно или защита от перегрузки по току сбой. Настройте этот потенциометр по часовой стрелке, чтобы увеличить выходной ток контроллера двигателя. Примечание: выходной ток контроллера двигателя должен быть в два раза больше номинального значения тока двигателя в целом. однако контроллер двигателя не может работать с установочным значением, которое больше, чем номинальное значение тока двигателя в течение длительного времени, или двигатель будет сгорел.
Сопутствующие товары
Модель Номинальное напряжение/V Номинальный ток Максимальный ток Режим контроллера Регенерации DC12/24/48RT10BL 12/24 V/48 5A 10A Потенциометр, ШИМ, 0-5 В Да Постоянного тока12/24 V/48RT15BL 12/24 V/48 8A 15A Потенциометр, ШИМ, 0-5 В Да Постоянного тока12/24 V/48RT30BL 12/24 V/48 15A 30A Потенциометр, ШИМ, 0-5 В Да Постоянного тока12/24 V/48RT50BL 12/24 V/48 25A 50A Потенциометр, ШИМ, 0-5 В Да DC12/24/48RT100BL 12/24 V/48 50A 100A Потенциометр, ШИМ, 0-5 В Да24 V 48 V электродвигатель постоянного тока регулятор скорости 100A Реверсивный для Электрическая подъемная платформа
Наш сервис
Мы посвящаем себя исследованиям и разработкам, приветствуем Costom-made продукты, если вам нужны некоторые необычные продукты, давайте будем иметь дальнейшее общение.
Срок поставки: 1-3 рабочих дня после получения оплаты
24 V 48 V электродвигатель постоянного тока регулятор скорости 100A Реверсивный для Электрическая подъемная платформа
Вопросы и ответы1. В: каковы ваши основные продукты?
О: мы производим различные виды двигателей и контроллеров постоянного тока.
2. Вопрос: Как долго вы занимаетесь этой областью?
О: более 15 лет в этой области.
3. В: у вас есть собственная команда исследований и разработок?
A: Да. Исследования и разработки-это наша основная конкурентоспособность, непрерывные инновации-это то, что мы постоянно ищем. Некоторые из наших инженеров имеют более 20 лет опыта в отрасли, и мы также сотрудничаем с колледжами, научно-исследовательскими институтами и крупными предприятиями.
4. В: как скоро вы можете доставить товар?
О: это зависит от точной модели, которую вы заказываете. Для обычных продуктов, как правило, мы готовим некоторые единицы в наличии, мы можем доставить их в течение 3 рабочих дней.
5. В: Можете ли вы изготовить продукт в соответствии с требованиями заказчика?
О: Да, добро пожаловать в costom-made продукцию.
6. В: каковы ваши условия оплаты?
О: вы можете оплатить через TT, Paypal, Western Union.
Контракта
