Контроллер постоянного тока 90 В, 110 В, 180 в, 220 В, 35 А, для скорости двигателя pmdc, отдельно возбуждаемый двигатель

90 в 110 в 180 в 220 В scr контроллер постоянного тока 35 А для скорости двигателя pmdc, отдельно возбужденный двигатель

Модель: 220DR35AL

Описание контроллера SCR DC:

В MMT-220DR serial контроллер скорости двигателя постоянного тока используется измельчитель SCR, который имеет уникальный Режим триггера, что делает его более точным и надежным. Накопитель представляет собой обновленный продукт для регулирования скорости, который разрабатывает и производит в сочетании с требованиями международного стандарта и поглощает передовой технологический опыт. Накопитель обладает высокой производительностью и соотношением затрат благодаря отличной производительности и надежному качеству. (Он может достигать высокой скорости даже при небыотзывы) это выше среднего в области привода двигателя постоянного тока. В настоящее время серийные продукты экспортируются во многие страны и широко используются в области Отечественной пластмассовой техники, пищевой техники, кабельной техники, механической обработки, производства бумаги, печати, Экспериментального оборудования, лабораторного оборудования, смешивающее оборудование и так далее.

Особенности контроллера постоянного тока:

1. Технология SMT, регулятор скорости щеточного двигателя малого объема 2. Применимо к двигателю постоянного тока с постоянными магнитами, двигателю постоянного тока с отдельным возбуждением и двигателю постоянного тока 3. Двойная регулировка замкнутого контура PI (ток и напряжение) 4. Настройка тока и защита от ограничения тока 5. Режим управления скоростью и расширенный режим управления усилием выбираются. 6. Большой крутящий момент для низкоскоростного запуска. 7. Функция быстрой остановки 8. Верхний и нижний пределы могут быть настроены для различных нужд 9. Аксель и Декаль 10. Стандартный интерфейс сигнала 0-5 в или 10K потенциометр 11. Может осуществлять удаленный запуск и остановку, точную следующую производительность; Мгновенный динамический отклик 12. Широкий диапазон регулировки скорости (0-макс). 13. Сильные механические характеристики, погрешность статического напряжения 1% 14. Быстрый процесс динамического реагирования. (регулируемый) 15. Автоматический и плавный переход во время ускорения или замедления. 16. Хорошие функции экскаватора, могут автоматически ограничивать перегрузку по току в текущих настройках. 17. Высокая надежность, компактная структура и высокая рентабельность.

180 в 220 В постоянного тока параметры контроллера:

1. Диапазон входного напряжения:AC 220V

2. Выходное напряжение якоря:0-90 в 0-110 в 0-160 в 0-180 в 0-220 В(Вы можете настроить выходное напряжение самостоятельно.)

3. Максимальный выходной ток: 35 А

4. Режим работы:Режим скорости, режим натяжения (режим крутящего момента)

5. Способы управления:Потенциометр, 0-5 В(Если вам нужен контроль 0-10 В, оставьте сообщение)

6. Защита:Отклонения от тока, перегрева, перенапряжения, меньшего напряжения и короткого замыкания запустят функцию защиты.

7. Время мягкого старта/остановки: 0,2 с-20 с

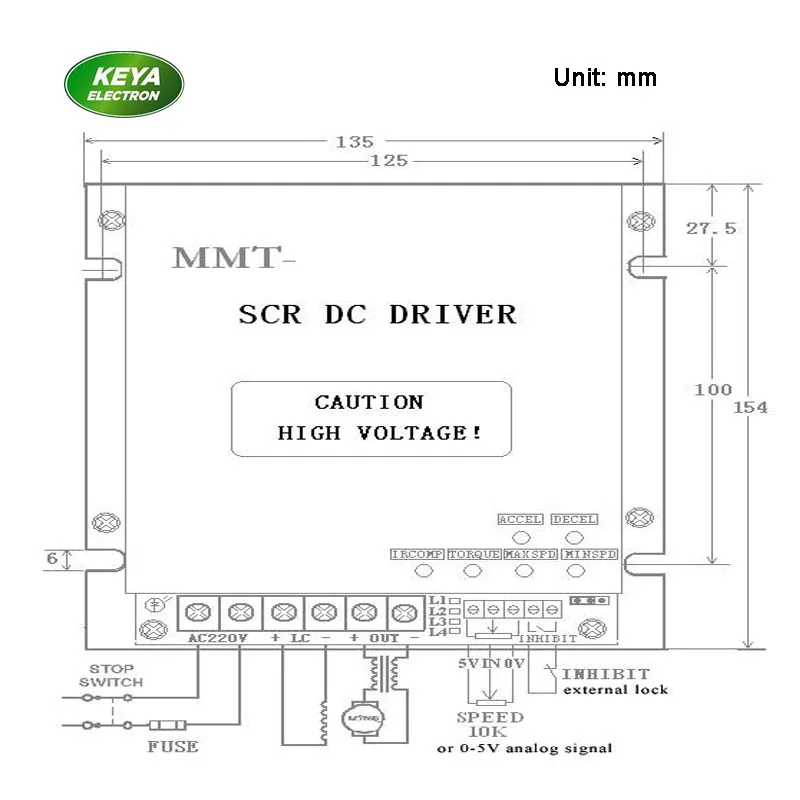

8. Размер:Д * Ш * В = 154*135*85 мм

8. Вес: 1250 г

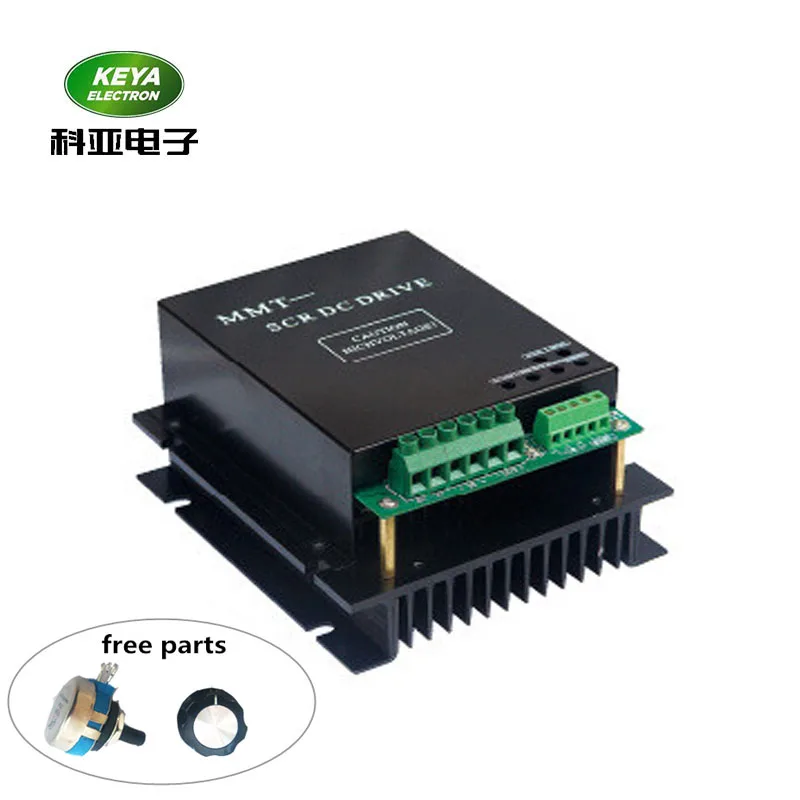

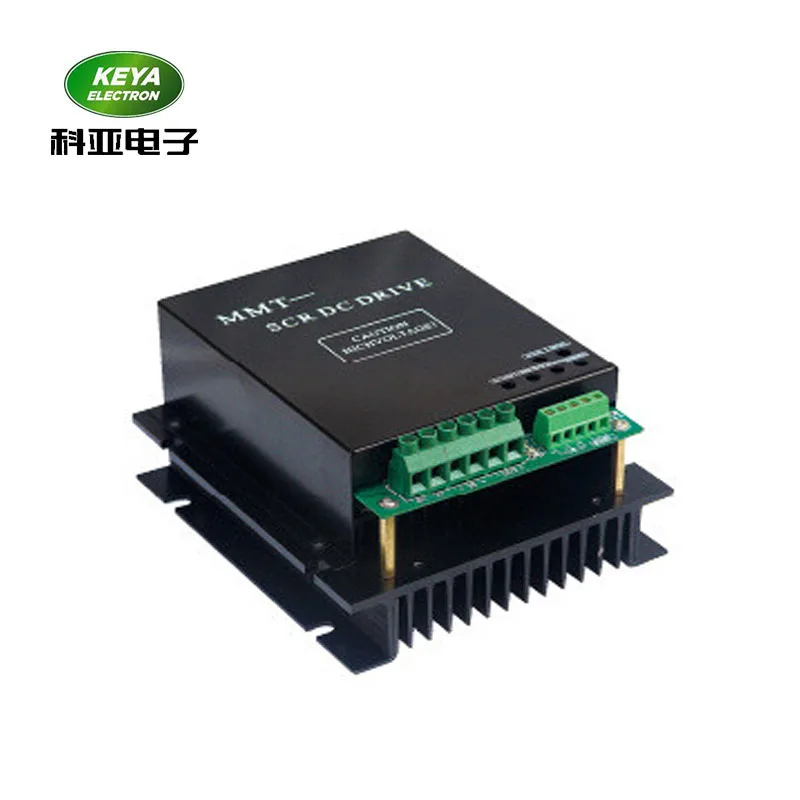

Изображение контроллера переменного тока 220 в:

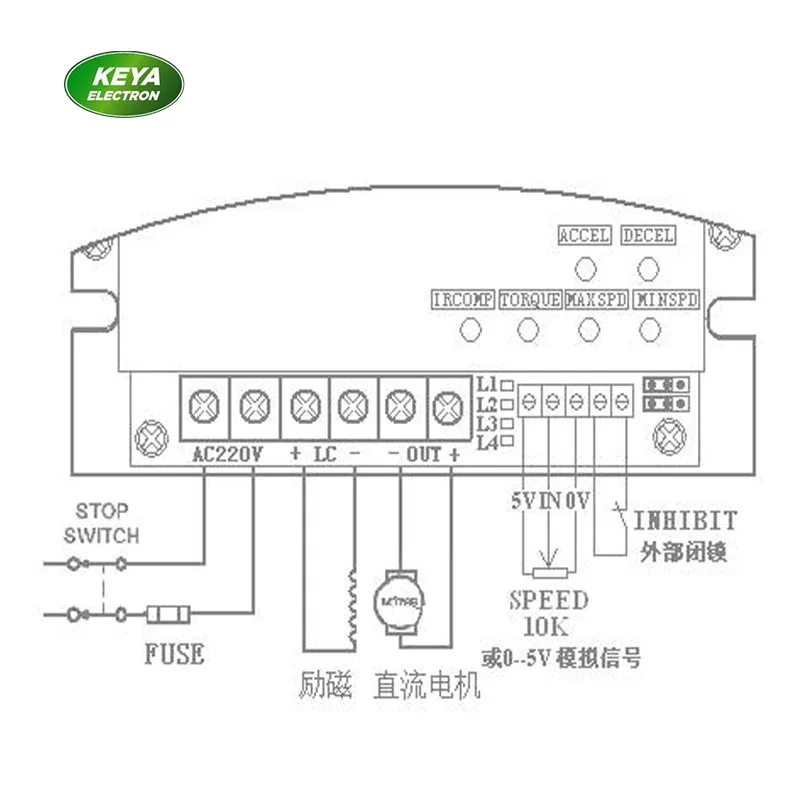

Схема подключения матового контроллера постоянного тока 220 в:

Включение управления: Подавление Управляйте запуском и остановкой двигателя

180 В постоянного тока, сигнал управления скоростью двигателя:

1. Серийные продукты используют режим полной изоляции, и внешний данный сигнал может подключаться напрямую к клемме входного сигнала привода. Внешние потенциометры и аналоговые сигналы для Заданного количества сигнала для данного способа подключения

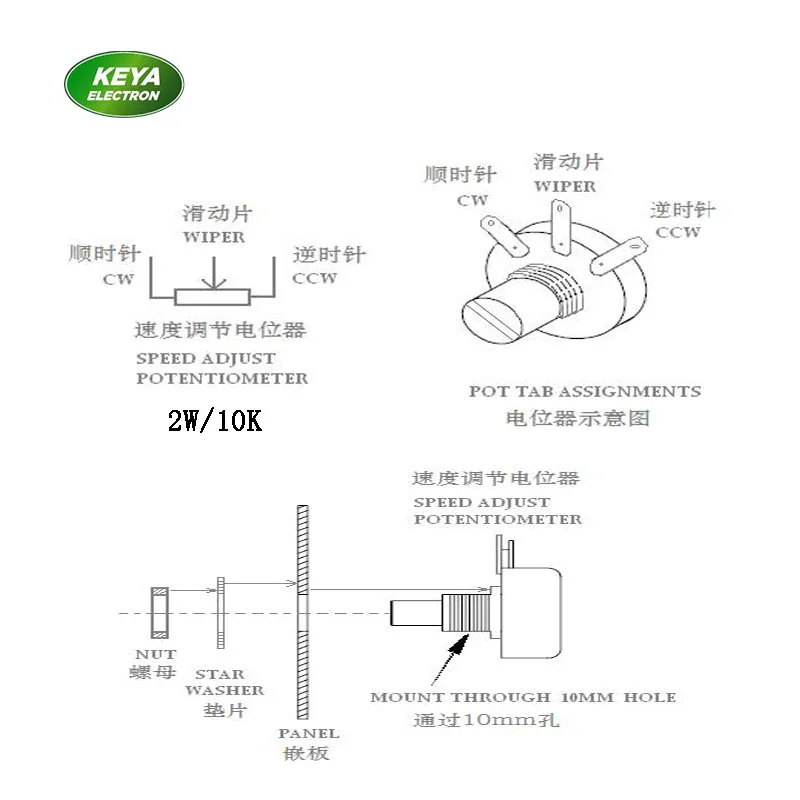

2. Несколько серий потенциометров/параллельный usag Означает параллельный потенциометр: этот режим управления позволяет регулировать два или более, использование простое и надежное. Однако общее сопротивление потенциометра должно быть равным 10 к. (Подключение потенциометра лучше всего использовать экранированную линию)

3. Последовательное соединение резисторов Этот метод управления позволяет регулировать скорость в нескольких стойках и использовать в разных ситуациях. Тем не менее, общее сопротивление резисторов в серии, показанной на картинке, должно быть равным 10K.

Контроллер двигателя постоянного тока 110 В 220 В с внутренним потенциометром возбуждения определение:

Примечание: вращение по часовой стрелке для увеличения, вращение против часовой стрелки для уменьшения.

1. Макс SPD Отрегулируйте максимальный потенциометр SPD, чтобы ограничить максимальную скорость двигателя. Это означает, что вы можете настроить выходное напряжение контроллера с помощью этого потенциометра. По часовой стрелке потенциометр для увеличения выходного напряжения.

2. Мин SPD Отрегулируйте потенциометр MIN SPD, чтобы ограничить минимальную скорость двигателя. 3. Регулировка времени мягкого запуска Эта Регулировка потенциометров ACCEL может убедиться, что уклон двигателя от начальной скорости до самой высокой скорости (то есть время роста, время установки регулируется в течение 0-20 секунд).

4. Регулировка времени мягкой остановки (внутренняя часть зафиксирована): DECEL Регулировка декрета потенциометров может убедиться, что уклон двигателя при падении скорости от самой высокой до самой низкой (то есть время падения, время установки регулируется в течение 0-20 секунд).

5. Регулировка предела тока: Регулировка крутящего момента (в режиме скорости) потенциометра может ограничить пластину привода максимальным выходным током. Исходя из вашего выбора номинального тока двигателя, мы можем использовать этот потенциометр для регулировки выходного тока драйвера в соответствии с номинальным током двигателя. Примечание: При выборе драйвера Максимальный выходной ток драйвера должен быть от 120% до 200% от номинального тока двигателя.

6. Регулировка компенсации крутящего момента: IR COMP Отрегулируйте этот потенциометр, чтобы поддерживать постоянную скорость вращения, когда двигатель работает в разной нагрузке.

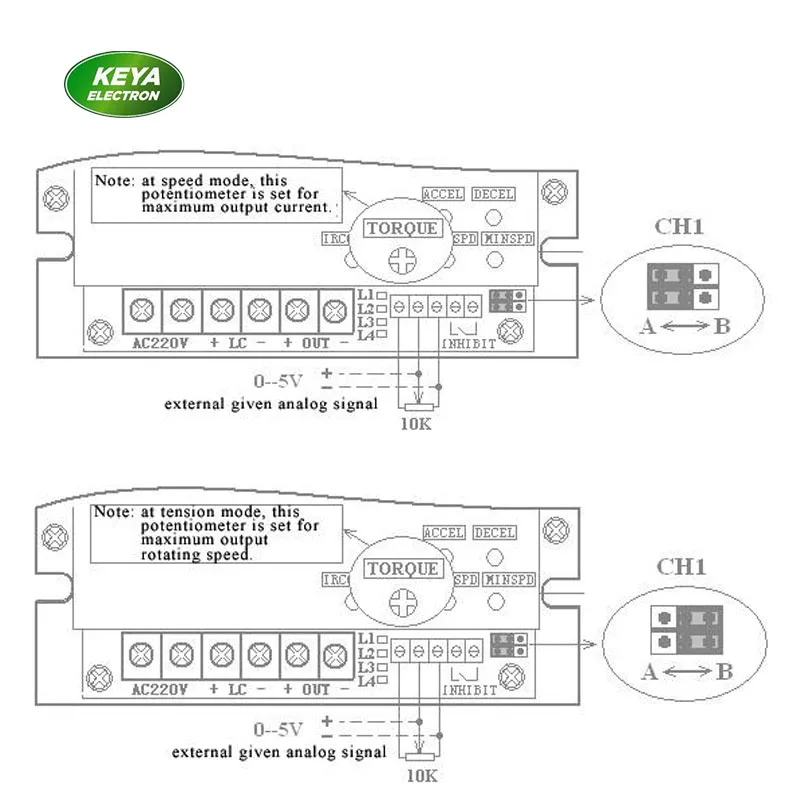

Выбор режима скорости и режима натяжения:

1. Выбор скоростного режима:

2. Выбор режима натяжения:

Быстрое торможение (динамическое торможение) соединения:

Примечание: При использовании этого метода при торможении (динамическое торможение) Убедитесь, что порт используется совместно с, иначе это может повредить контроллер постоянного тока bruhsed. Этот метод управления может получить хороший эффект торможения. Выбор тормозного резистора: RW (мощность тормозного резистора) = Фактическая мощность двигателя X (0,6-0,8) R (сопротивление тормозного резистора) = Номинальное напряжение/(номинальный ток X 1,2)

Вперед/назад:

Примечание: При использовании этого метода при торможении (динамическое торможение) Убедитесь, что порт используется совместно с, иначе это может повредить контроллер постоянного тока.
