Оптовая продажа от производителя, бесколлекторный регулятор скорости датчик Холла 12V 24V 36V 48V bldc мотор драйвер 15A 1050DPW15BL

Оптовая продажа с фабрики бесщеточный контроллер скорости 12 в 24 в 36 в 48 в bldc драйвер двигателя 15A 10/50DPW15BL для doner роботов

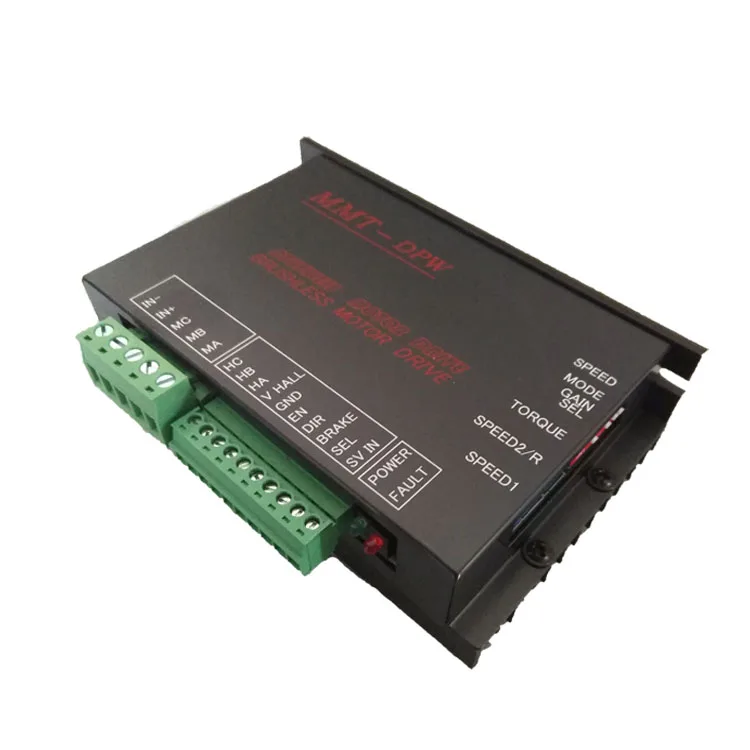

Модель: DC10/50DPW15BL

1. Применимо к двигателю BLDC, бесщеточному двигателю dc, двигателю эпицентра деятельности

2. Этот контроллер имеет три способа работы: контроль скорости, Управление током и управление открытым циклом.

3. Функции управления торможением, направлением, включением, первым увеличением, двойной настройкой скорости и т. д. Могут быть реализованы.

4. Максимальный предел тока может быть скорректирован.

5. 0-5 в способ управления сигналом для внешнего потенциометра, внутреннего потенциометра и внешнего аналогового количества и функции мягкого запуска.

6. Функция настройки времени для мягкого запуска.

7. Функция защиты от перегрузки по току

8. Функция защиты от перегрева

Когда температура слишком высока, контроллер скорости прекратит выведение и обеспечит лучшую безопасность для мотора и контроллера скорости.

9. Высокоскоростной контроль, что полная скорость Одного полюсного пара двигателя может достигать 120000 об/минПодробности см. В соответствующем содержании.

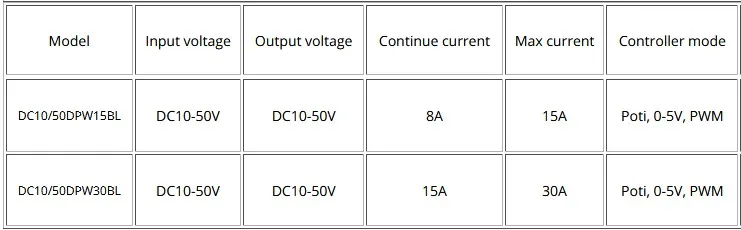

Спецификация для DC10/50DPW15BL

Диапазон входного напряжения

DC10-50V

Максимальный выходной ток

15а

Выходное напряжение

DC10-50V

Режим работы

Режим скорости, режим крутящего момента

Способы управления

0-5 В, ШИМ, потенциометр

Защита

Аномальный ток, перегрев, перенапряжение, меньшее напряжение и короткое замыкание запустят функцию защиты.

Температурная защита

Когда температура 70 ℃, контроллер уменьшит выход из-за защиты от перегрева и остановит выход.

Температура Invironment

-10 ℃-+ 60 ℃

Влажность окружающей среды

Относительная влажность менее 80RH

Размеры

Д * Ш * В = 122*72*35 мм

Вес

300 г

Оптовая продажа с фабрики бесщеточный контроллер скорости 12 в 24 в 36 в 48 в bldc драйвер двигателя 15A 10/50DPW15BL для doner роботов

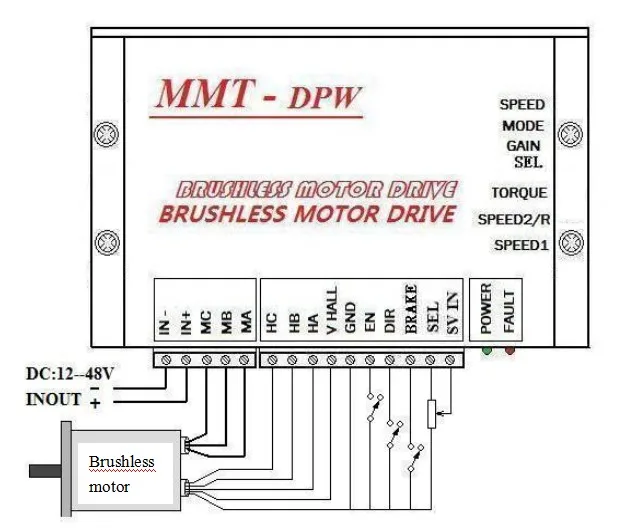

                                                                                                                                                                                                                                                                               Подключение чертежа

В-Внешнее соединение с отрицательным полюсом питания.

В + Внешнее соединение с положительным полюсом питания.

MC Двигатель обмотки C фазы.

МБ Фаза обмотки двигателя B.

Ма Фаза обмотки двигателя.

HCДвигатель зал с фазой.

HB Двигатель зал B фаза.

Ха Двигатель зал а фаза.

V HALL Мощность положительного полюса и диапазон напряжения Холла: 7-12 В постоянного тока.

GND0V of hall

ENВключить.

DIR Выбор направления.

Тормоз.

SEL Вспомогательный выбор. Для переключателя циферблата выход стопы + 5 В в сочетании с клеммой 10 футов (GND) и стопой (SV IN); Во время выключения для него, направленный на два вида способов контроля скорости в качестве входного порта.

SV IN0-+ 5 В аналоговый входной порт с 10 ногой (GND) и 14 ногой (SEL).

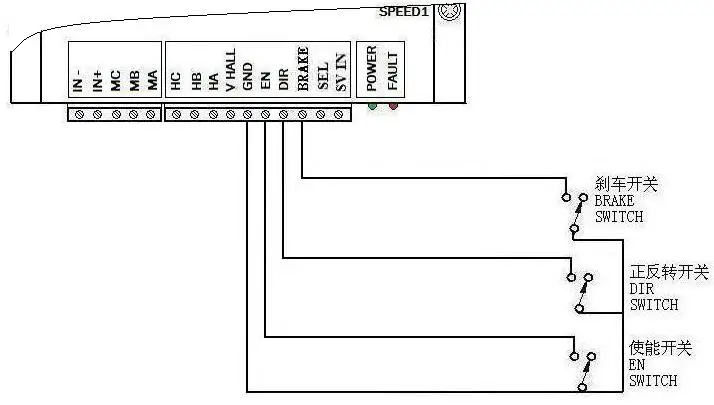

Тормоз: Тормозная клеммаТерминал управления торможением: в чехол для быстрой остановки двигателя выберите эту функцию управления.В момент закрытия тормозного выключателя, драйвер быстро тормозит двигатель для остановки.

DIR: терминал управления направлениемУправление направлением вращения двигателя: управление направлением вращения двигателя через включение/выключение переключателя управления направлением.

EN: включить терминал управленияВключение управления: контроль пуска двигателя bldcДля включения выключателя драйвер автоматически блокирует внутреннюю цепь, чтобы остановить выход;ВЫКЛЮЧЕНО для включения выключателя, двигатель будет работать с установочным значением потенциометра или входного сигнала;

Инструкция по режиму работы

1. Режим контроля скорости1,1Внутренний потенциометр управления с регулировкой скорости внутреннего потенциометра SPEED1.

(Этот режим по умолчанию)

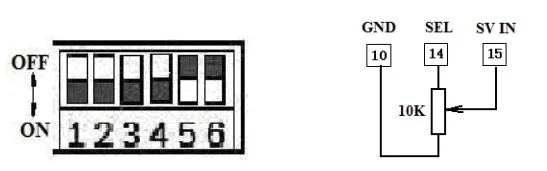

1,2Выберите потенциометр 10K для внешнего управления потенциометром.

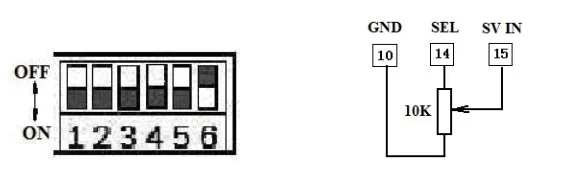

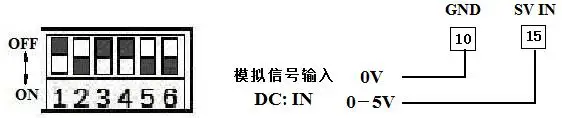

1,3Входной диапазон внешнего аналогового контроля количества: 0-+ 5VDC.

Примечание:Все соединительные провода клеммы управления не должны быть близко к проводам источника питания и выходным клеммам.Для того, чтобы избежать ненужных помех сигнала, укоротить провод длиной терминал контроля, насколько это возможно, и в чехол выше 0,5 м для его возраста, просим вас выбрать экранированный провод.

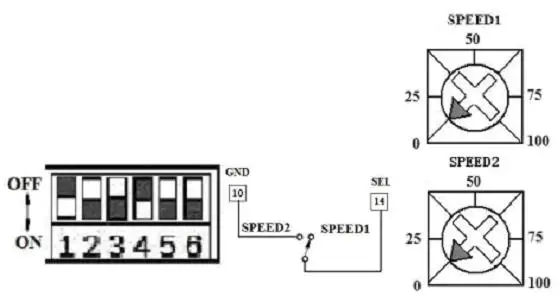

1,4Два управления скоростью регулирующего потенциометра SPEED1 и SPEED2.

Когда терминал 14 футов (SEL) свободен, потенциометр SPEED1 доступен для контроля скорости.

В то время как 14 футов (SEL) подключен к земле, потенциометр SPEED2 доступен для контроля скорости.

2. Режим управления током (режим крутящего момента)

2,1Внешний потенциометр управления:

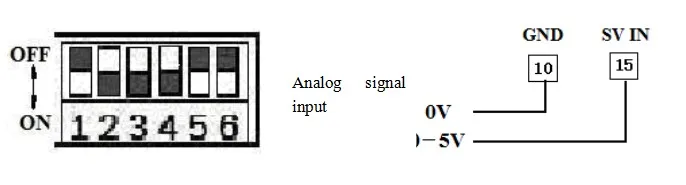

2,2Внешний аналоговый контроль количества

3. Режим управления открытым циклом

3,1 Внешний потенциометр управления:

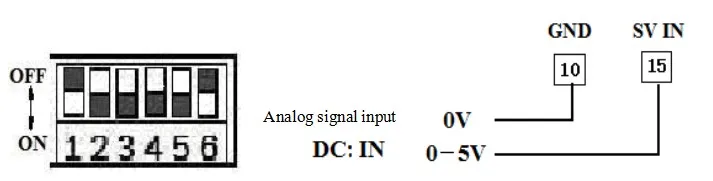

3,2  Внешний аналоговый контроль количества

Оптовая продажа с фабрики бесщеточный контроллер скорости 12 в 24 в 36 в 48 в bldc драйвер двигателя 15A 10/50DPW15BL для doner роботов
