Набор для сборки роботов с Raspberry Pi (умный автомобиль), алфавит + камера с адаптером питания СШАЕС (Raspberry Pi 3 Model B +)

Этот комплект поставляется с Raspberry Pi 3 Model B, роботизированной платформой AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

BCM2837B0, 1,4 ГГц 64 бит четырехъядерный процессор ARM Cortex-A53

1 Гб оперативной памяти

Порт Ethernet 10/100

802.11n WiFi NIC

Bluetooth 4,1 и Bluetooth низкая энергия (BLE)

Порт HDMI

Интерфейс USB 2,0x4

Слот карты micro sd

Комбинированный 3,5 мм аудио разъем и композитное видео

40-контактный GPIO интерфейс

Интерфейс камеры (CSI)

Интерфейс дисплея (DSI)

Улучшенное управление питанием, Поддержка большего количества периферийных устройств (требуется источник питания 2.5A или выше)

R

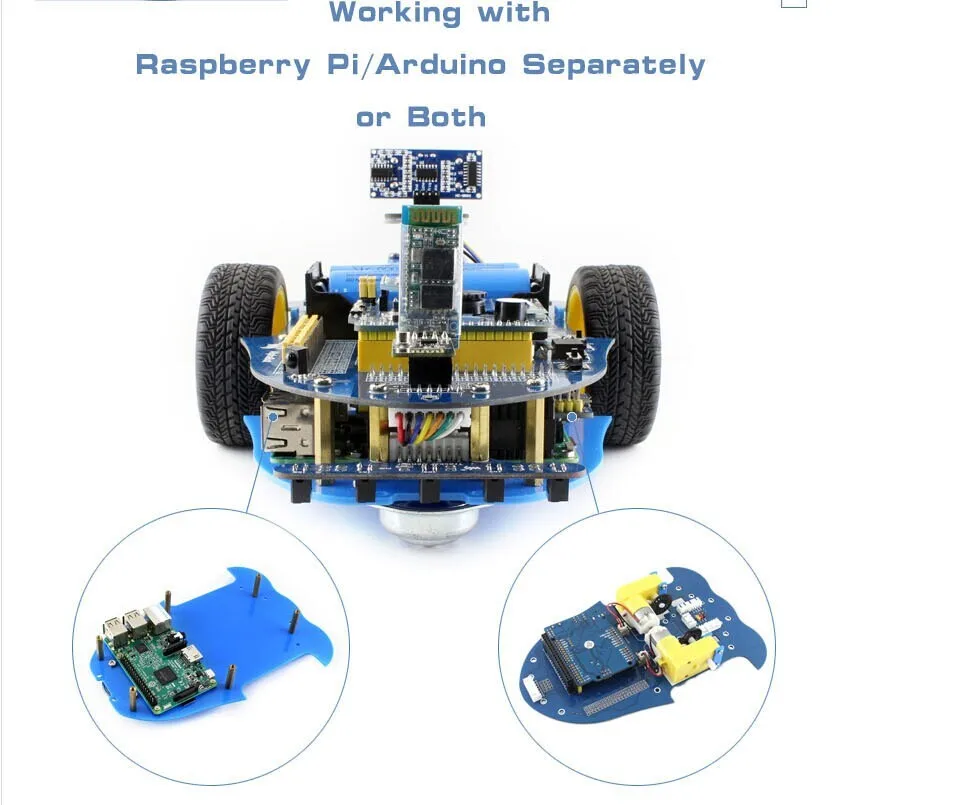

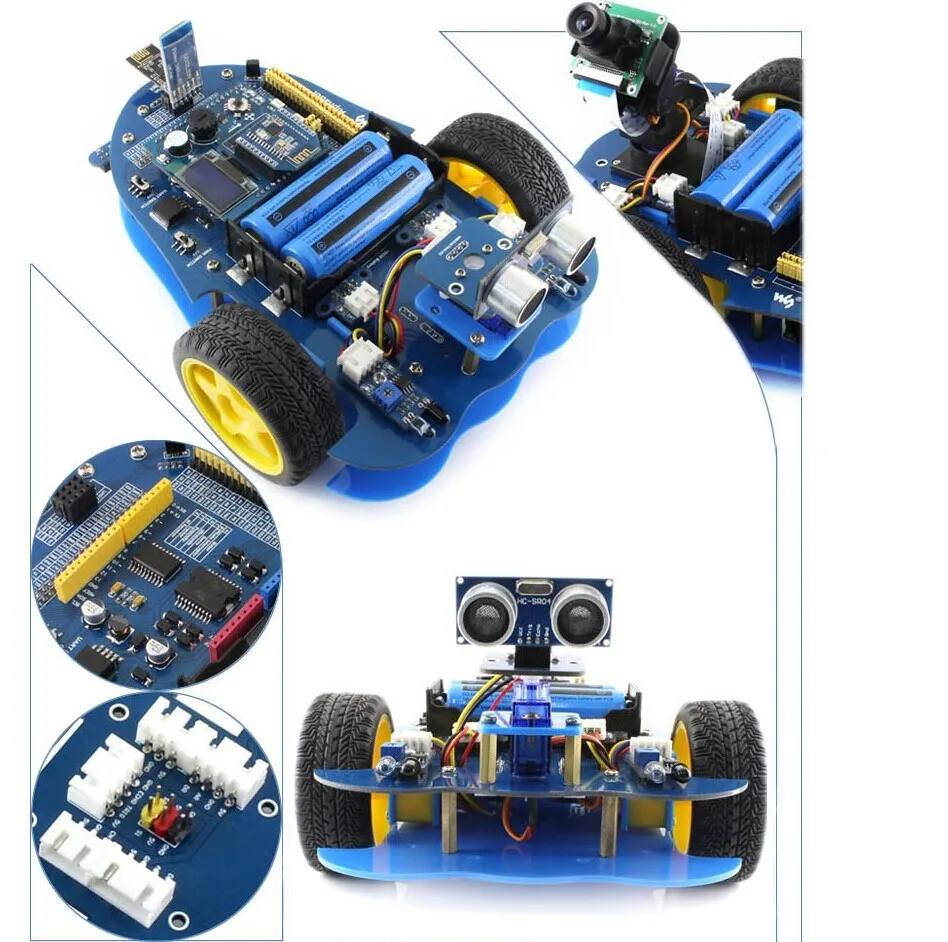

Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба

Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields

Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов.

LM298P драйвер двигателя с диодной защитной схемой, больше безопасности

LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino

TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

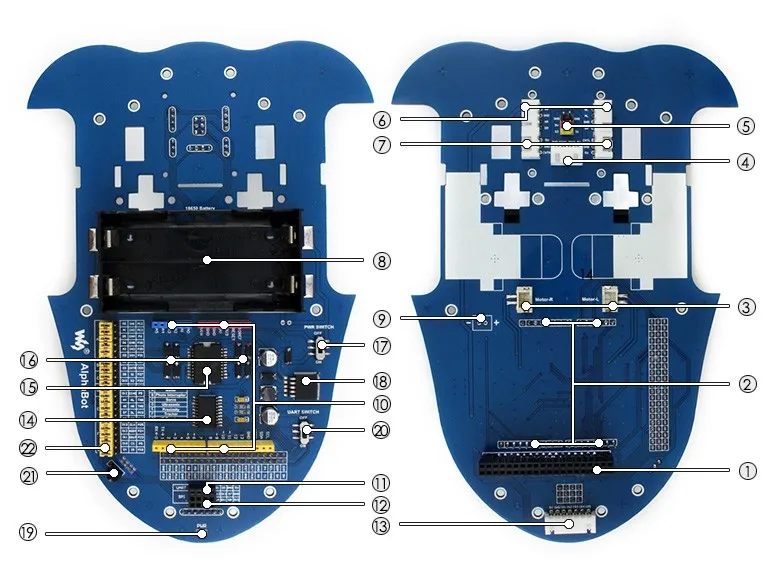

Raspberry Pi интерфейс:Для подключения Raspberry Pi

Интерфейс Arduino:Для подключения Arduino

Интерфейс двигателя

Интерфейс ультразвукового модуля

Интерфейс сервомодуля

Модуль обхода препятствий интерфейс

Интерфейс измерения скорости

Держатель батареи:Поддерживает аккумуляторы 18650

Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания

Расширительный заголовок Arduino:Для подключения щитов Arduino

Интерфейс UART:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth

Интерфейс SPI:Для подключения беспроводного модуля NRF24L01

Интерфейс модуля отслеживания линии

TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики

LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока

Анти-обратный диод

Выключатель питания

LM2596:5V регулятор

Индикатор питания

Переключатель UART:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino

ИК-приемник:Управляйте роботом удаленно через инфракрасный

Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота

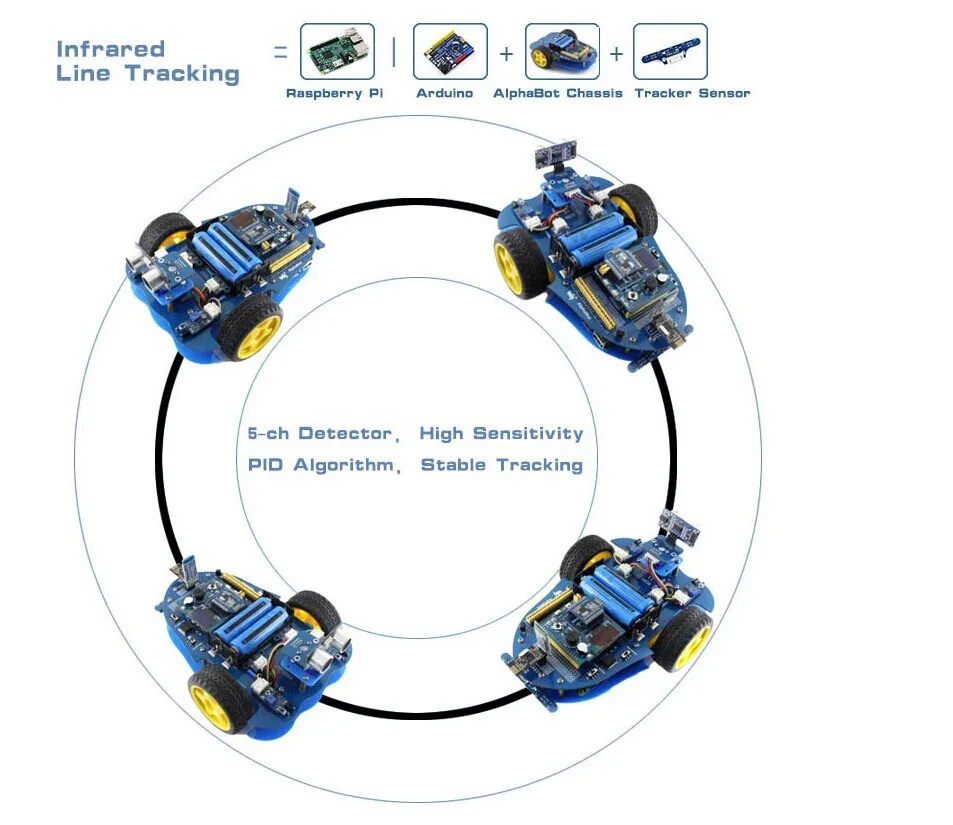

Робот для отслеживания инфракрасной линии

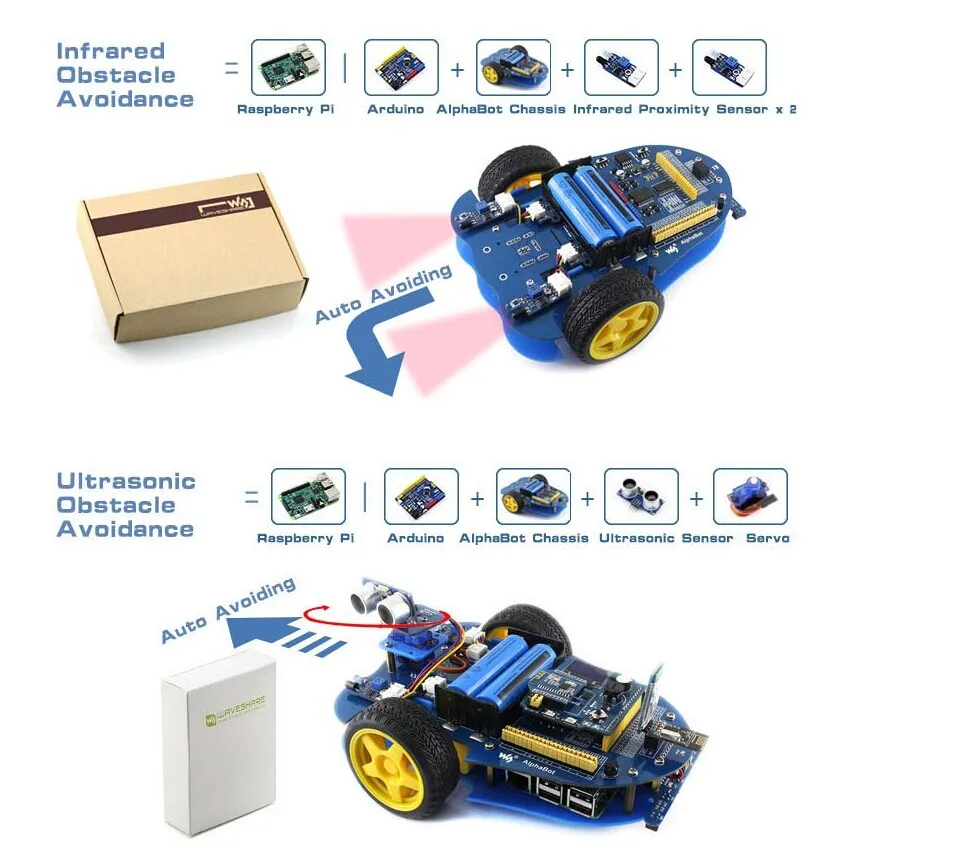

Инфракрасный робот-избегатель препятствий

Ультразвуковой робот для избегания препятствий

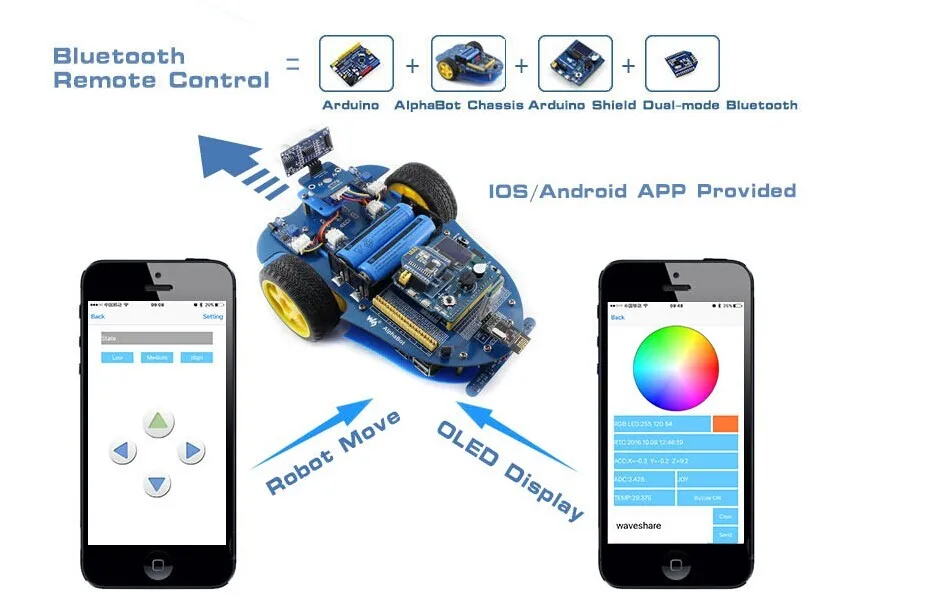

Инфракрасный/Bluetooth пульт дистанционного управления робот

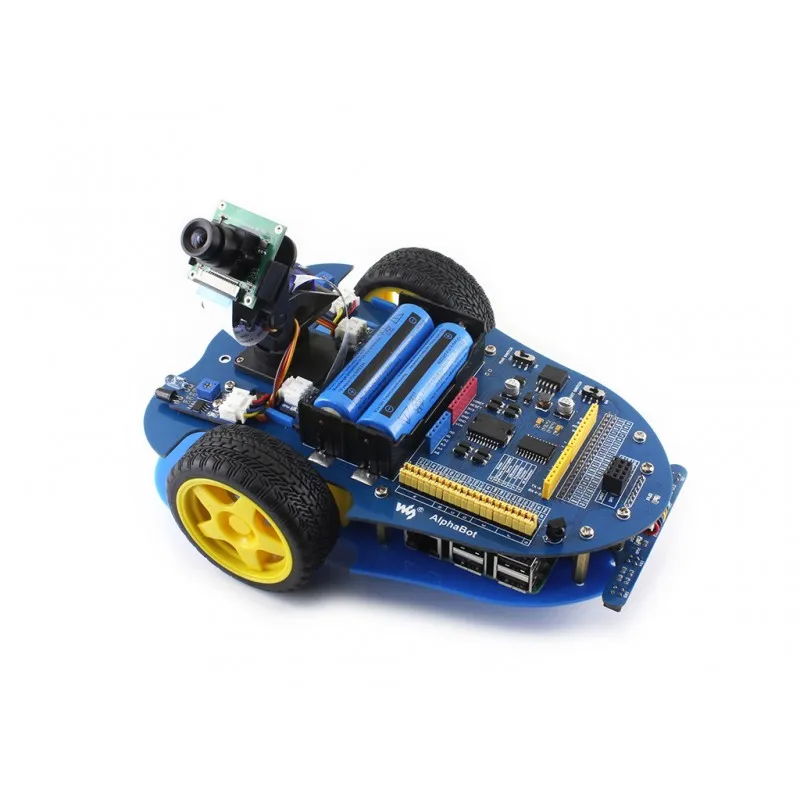

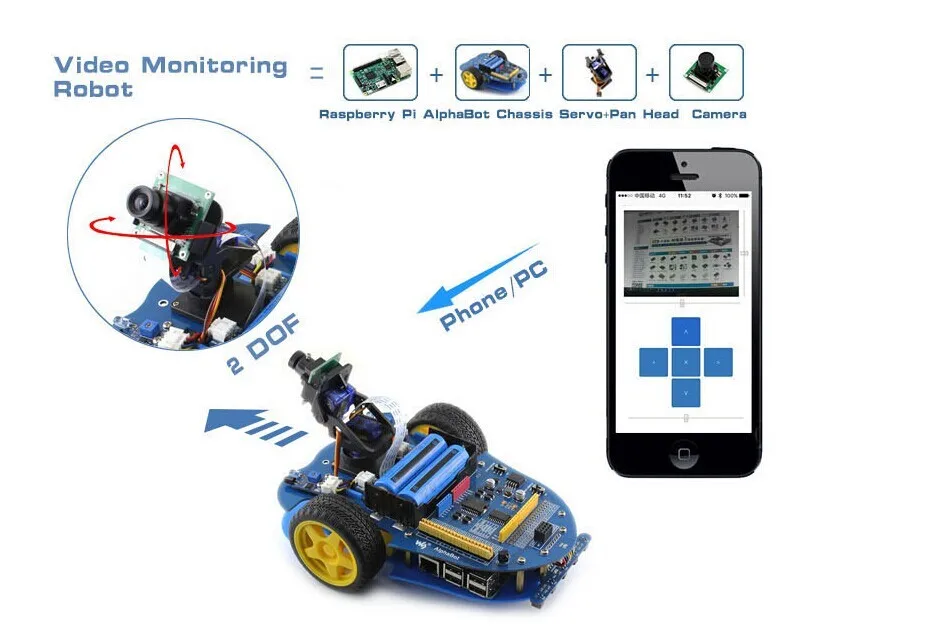

Робот для мониторинга видео

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Вики:Www.waveshare.com/wiki/AlphaBot

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

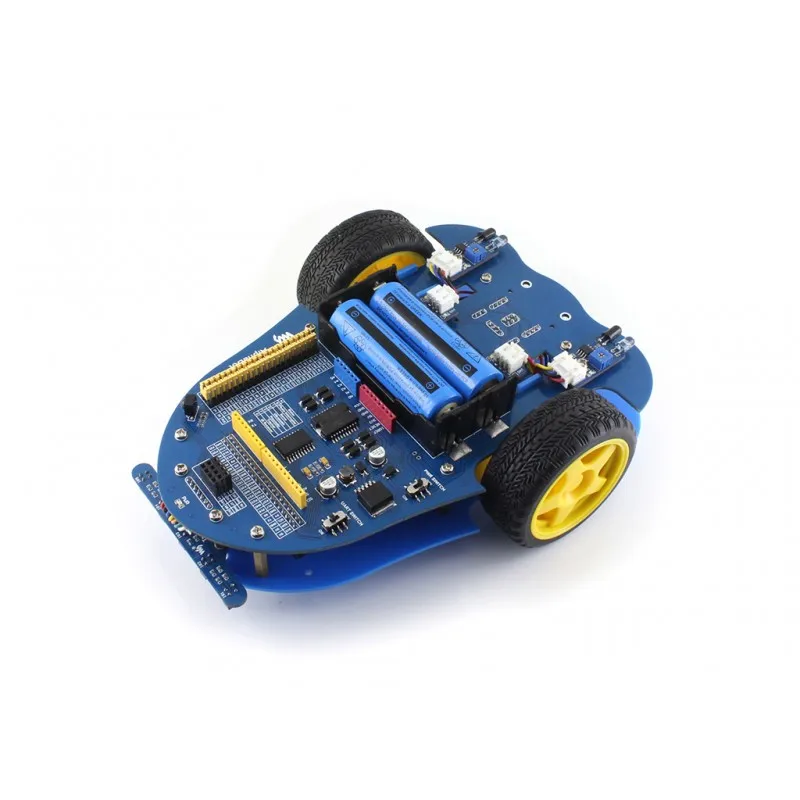

Материнская плата AlphaBot x1

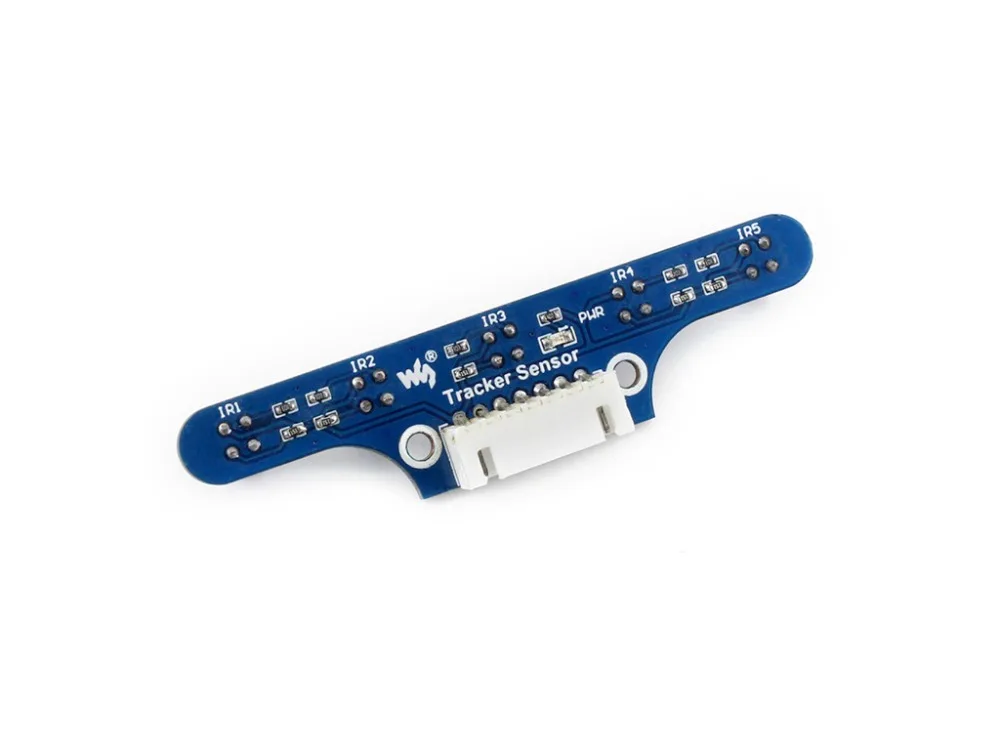

Датчик отслеживания x1

Датчик прерывания фотосъемки x2

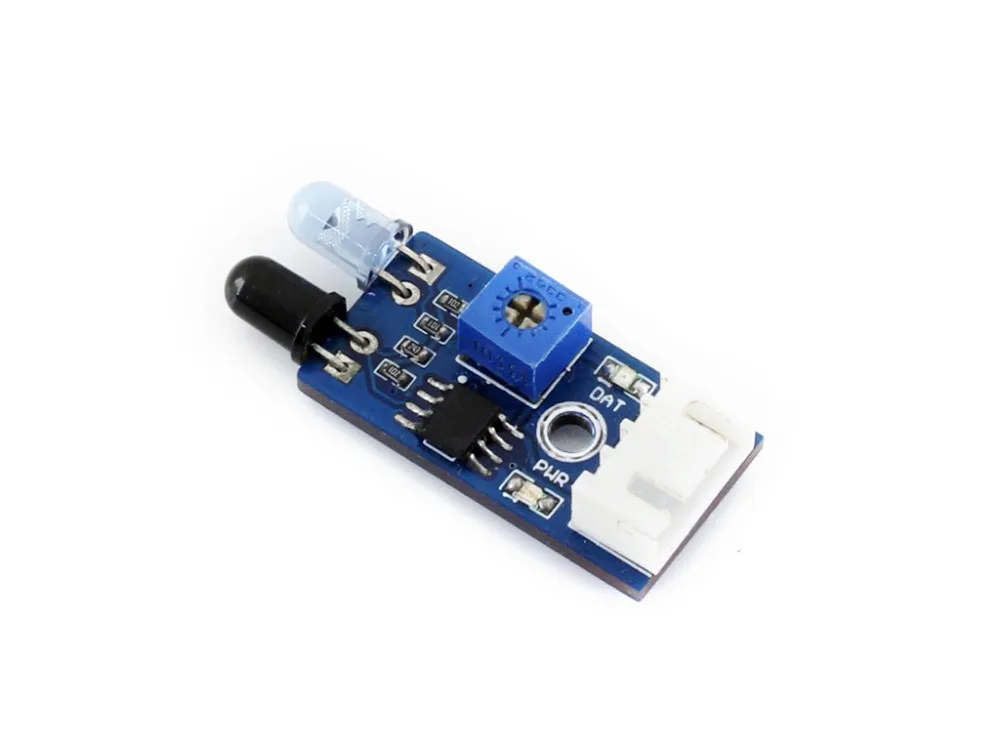

Инфракрасный датчик приближения x2

Мотор с коробкой передач 2 шт x1

AlphaBot колеса 2 шт x1

AlphaBot акриловое шасси x1

Пластина крепления двигателя 4 шт. x1

Omni-direction wheel x1

20 слотов энкодер диск 2 шт x1

ИК-пульт дистанционного управления x1

XH2.54 4 см 4Pin 2 шт x1

XH2.54 4 см 3Pin 2 шт x1

XH2.54 4 см 7Pin x1

AlphaBot винты x1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой: США, ЕС

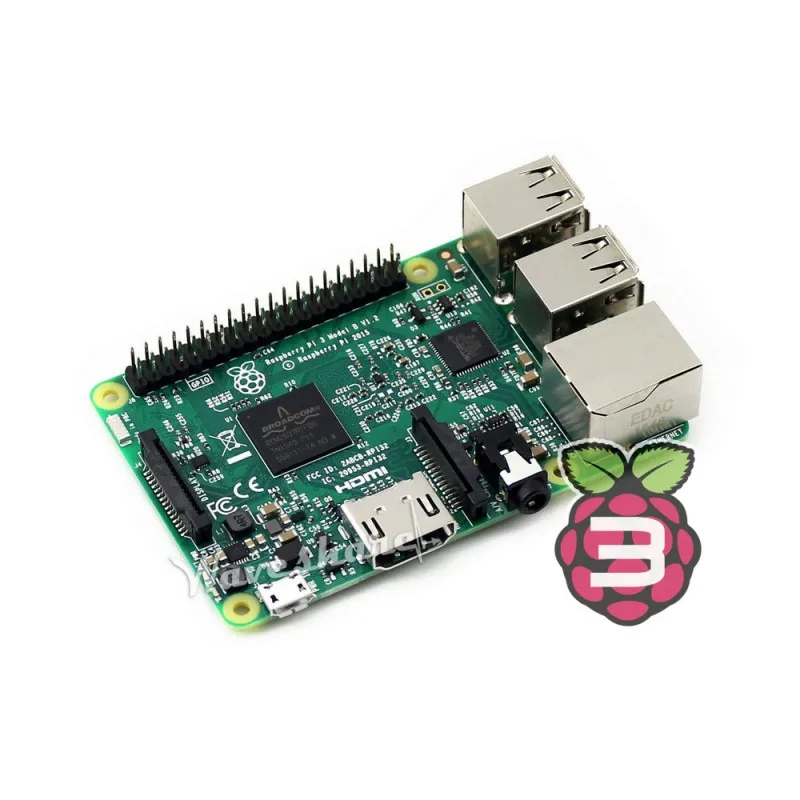

Raspberry Pi 3 Model B x1

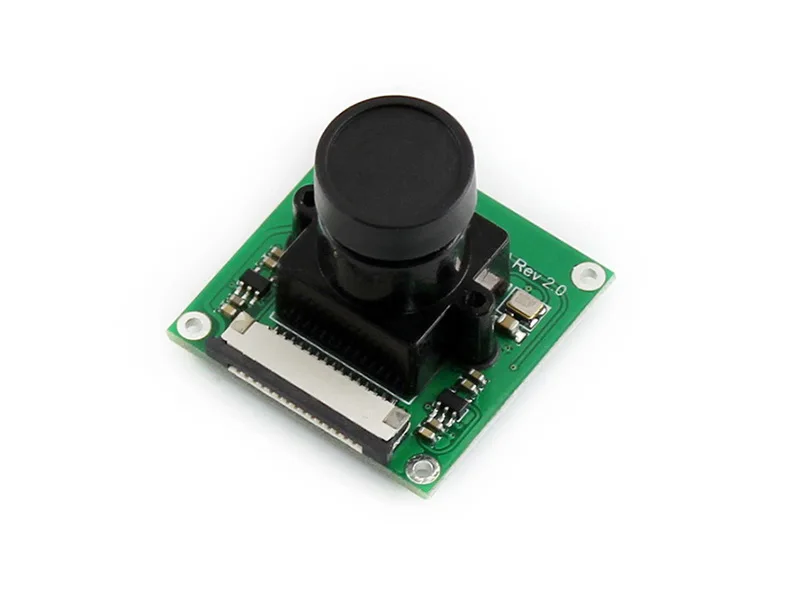

Камера RPi (B) x1

SG90 servo x2

2 DOF панорамирование и наклон комплект x1

15pin FFC 25 см x1

Карта Micro SD 16 Гб x1

Мощность адаптер США стандарт 5V/3A micro x1

Считыватель карт Micro SD x 1(Бесплатно)
