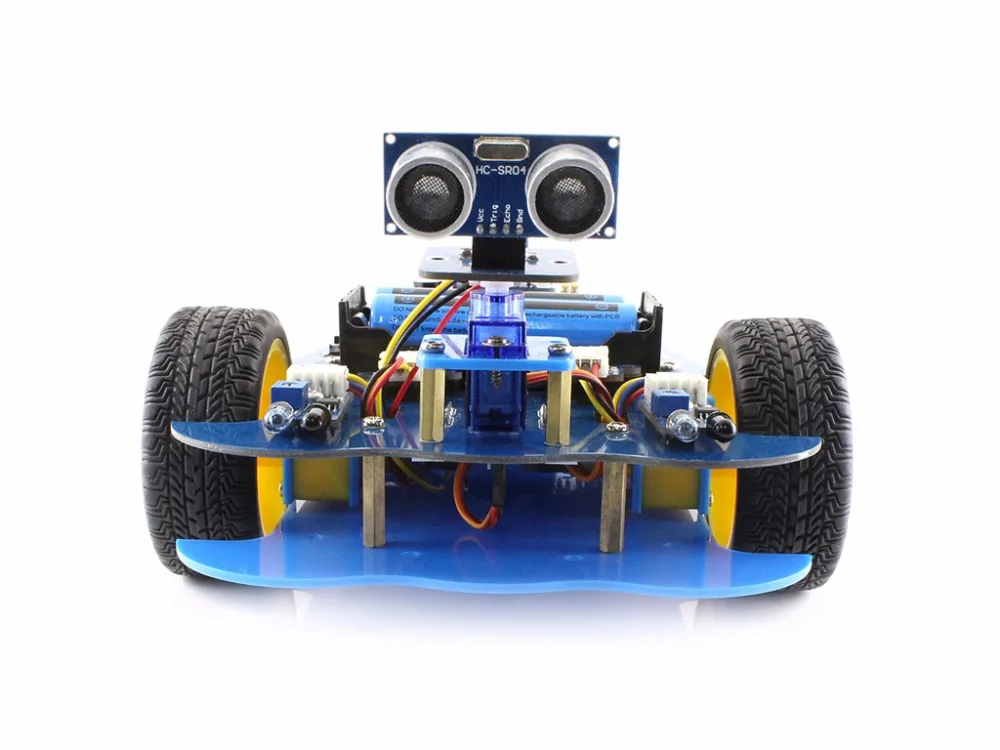

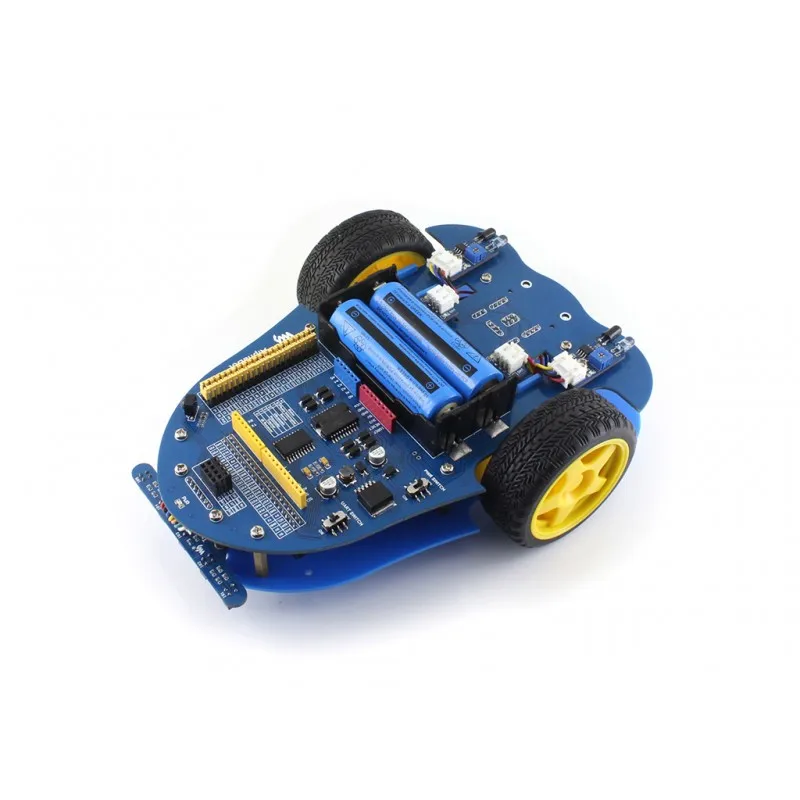

Мобильная платформа для разработки робота в алфавите, совместимая с Raspberry Pi

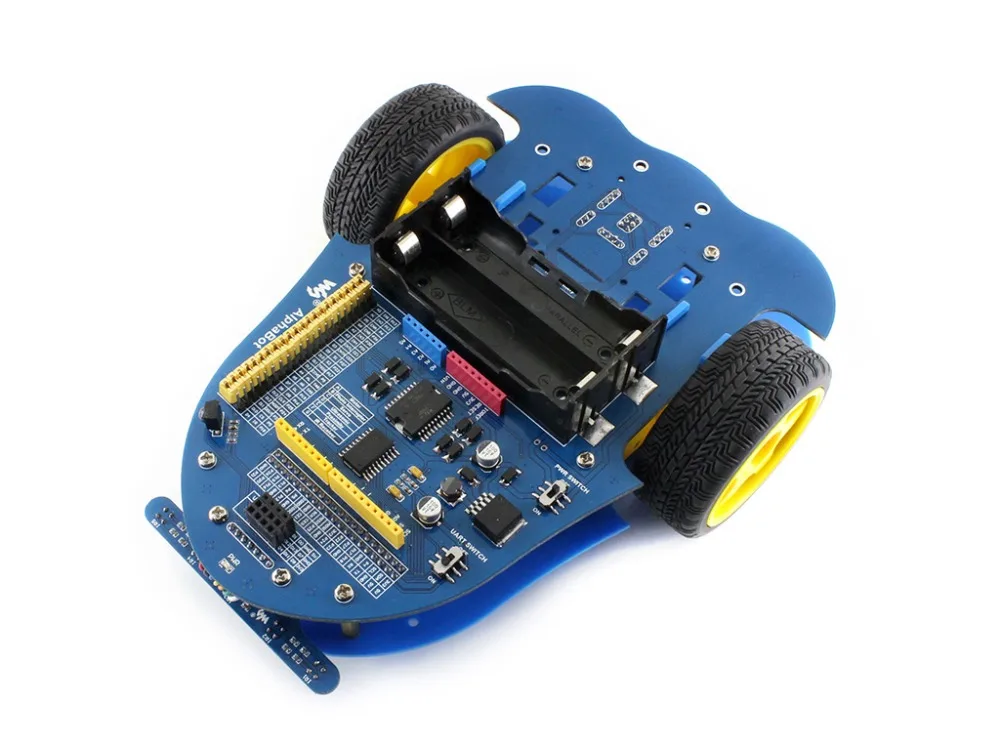

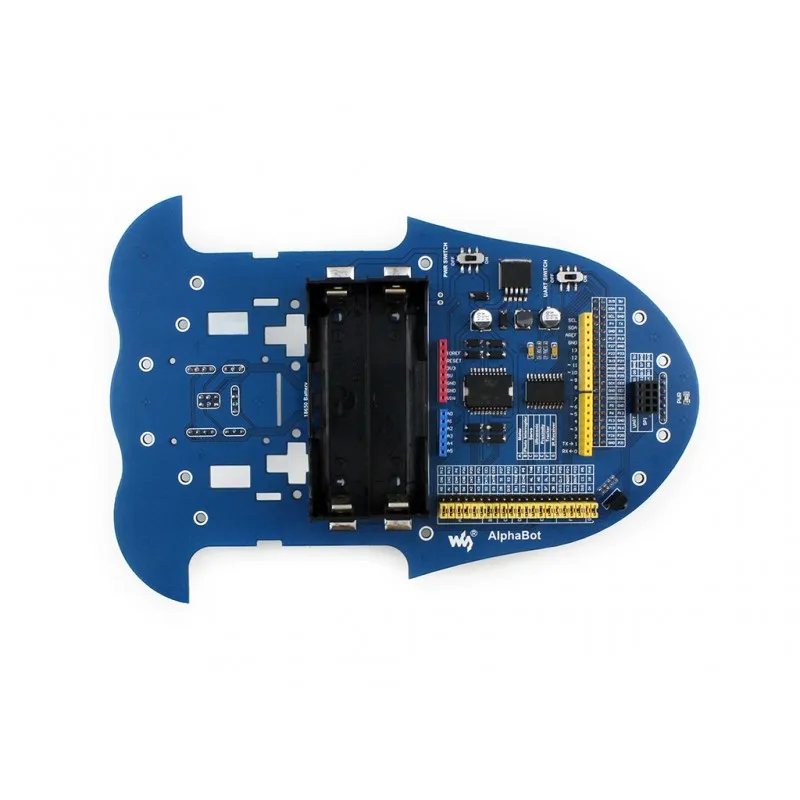

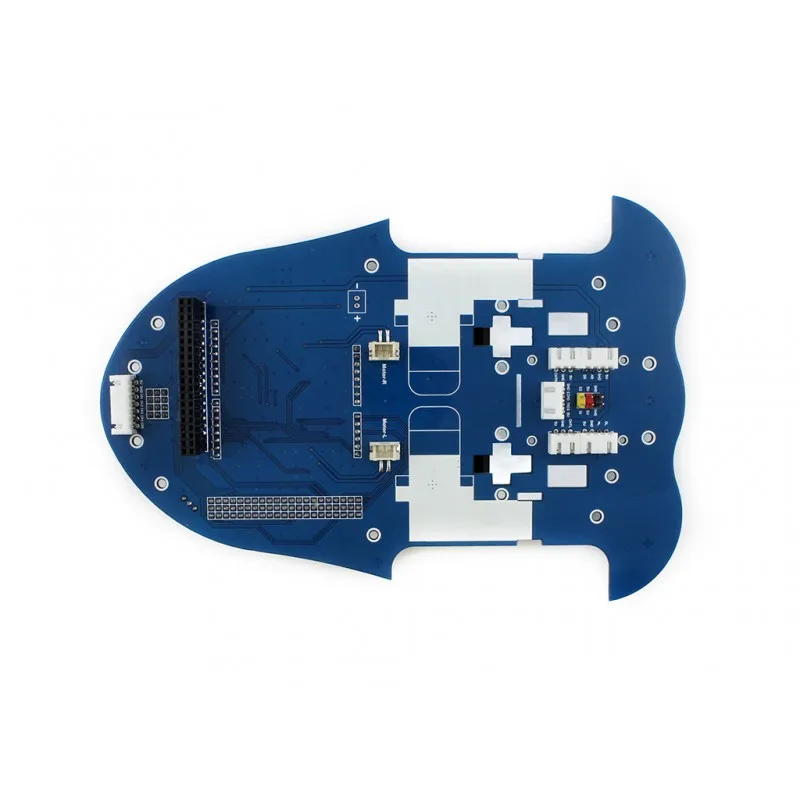

AlphaBot-это Роботизированная платформа для разработки, совместимая с Raspberry Pi и Arduino. Он состоит из материнской платы AlphaBot, мобильного шасси и всего необходимого для его перемещения.

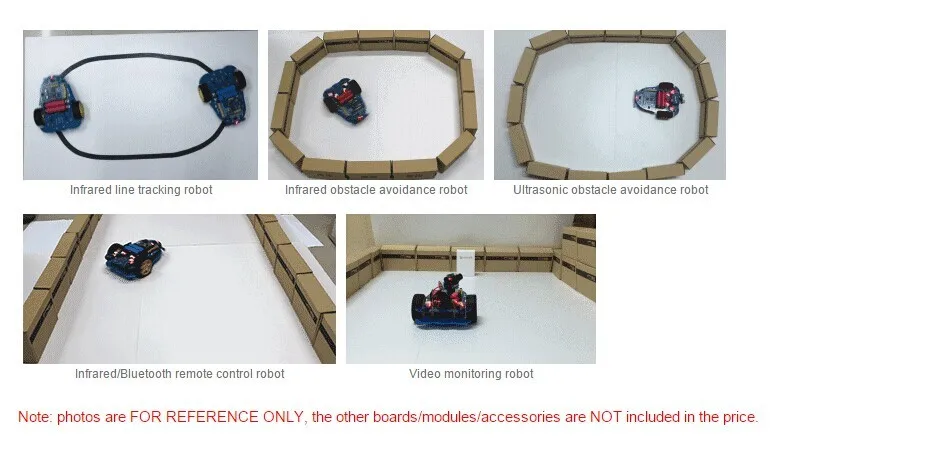

Просто подключите плату контроллера, Raspberry Pi или Arduino и в сочетании с нашим кодом примера с открытым исходным кодом, теперь все готово начать роботизированное исследование: Отслеживание линии, предотвращение препятствий, мониторинг видео, wiFi/Bluetooth/ZigBee/инфракрасный пульт дистанционного управления и т. Д.

Raspberry Pi или Arduino не включены в цену, если у вас нет одного в руке, эти наборы «Все в одном» рекомендуются:AlphaBot-Ar-Basic,AlphaBot-Ar-Bluetooth,AlphaBot-Pi

Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба

Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields

Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов.

LM298P драйвер двигателя с диодной защитной схемой, больше безопасности

LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino

TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

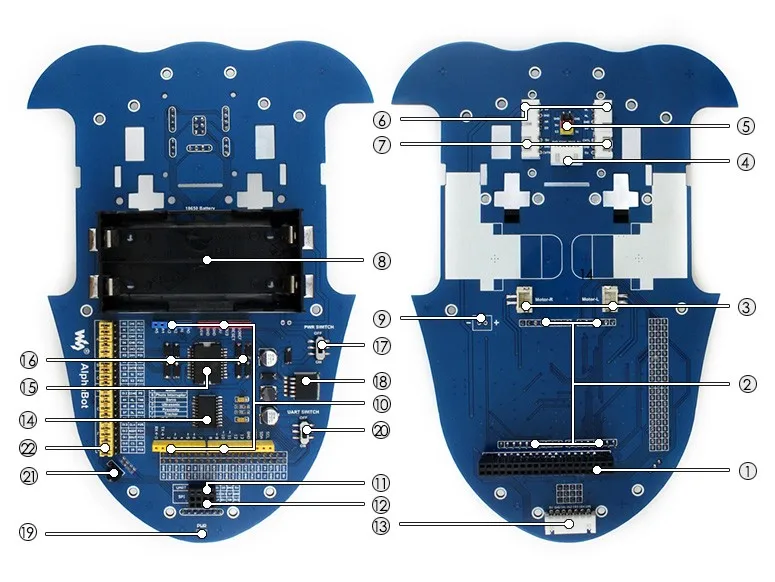

Raspberry Pi интерфейс:Для подключения Raspberry Pi

Интерфейс Arduino:Для подключения Arduino

Интерфейс двигателя

Интерфейс ультразвукового модуля

Интерфейс сервомодуля

Модуль обхода препятствий интерфейс

Интерфейс измерения скорости

Держатель батареи:Поддерживает аккумуляторы 18650

Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания

Расширительный заголовок Arduino:Для подключения щитов Arduino

Интерфейс UART:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth

Интерфейс SPI:Для подключения беспроводного модуля NRF24L01

Интерфейс модуля отслеживания линии

TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики

LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока

Анти-обратный диод

Выключатель питания

LM2596:5V регулятор

Индикатор питания

Переключатель UART:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino

ИК-приемник:Управляйте роботом удаленно через инфракрасный

Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота

Вики:Www.waveshare.com/wiki/AlphaBot

Содержимое посылка

Продукты

Товар

Описание

AlphaBot

AlphaBot-Ar-Basic

AlphaBot-Ar-Bluetooth

AlphaBot-Pi Acc Pack

AlphaBot-Pi

RPi3 B

Raspberry pi 3 model b

√

UNO PLUS

Улучшенная Плата управления, Совместимость с Arduino

√

√

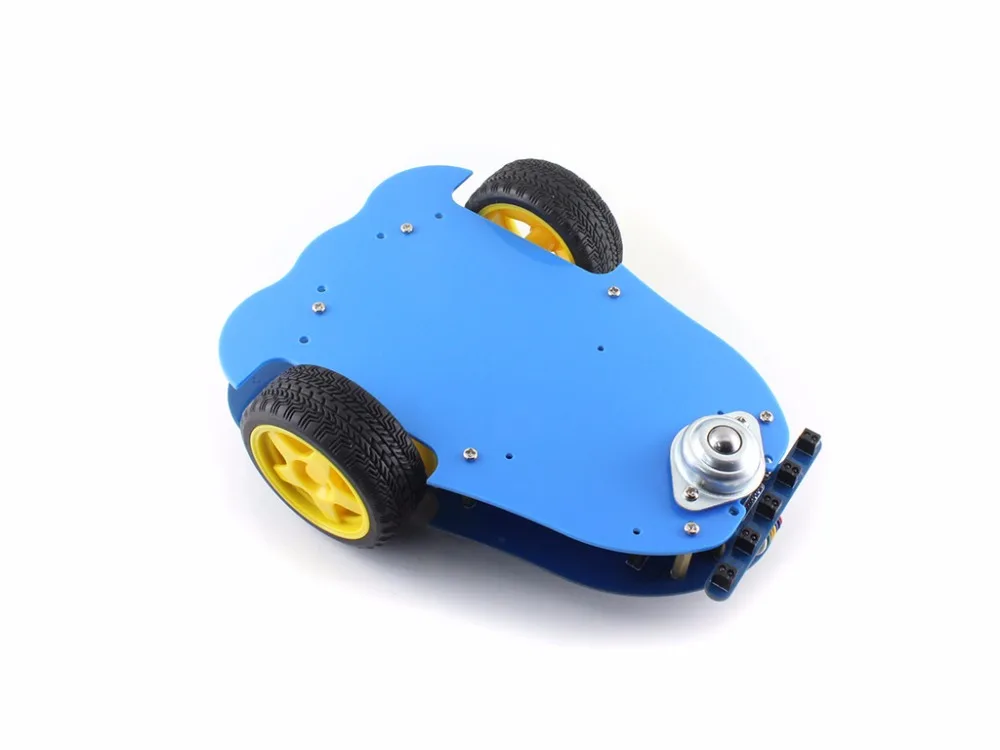

Комплект шасси AlphaBot

Материнская плата, колеса, драйверы и т. Д.

√

√

√

√

√

Датчик отслеживания

Модуль отслеживания линии

√

√

√

√

√

Датчик прерывания фотосъемки

Модуль измерения скорости (2 шт.)

√

√

√

√

√

Инфракрасный датчик приближения

Модуль обхода препятствий (2 шт.)

√

√

√

√

√

ИК-пульт дистанционного управления

Дистанционно Управляйте роботом

√

√

√

√

√

SG90

Сервопривод

√

√

√

√

Ультразвуковой датчик

Ультразвуковое Предотвращение препятствий, измерение расстояния

√

√

Защитный аксессуар

Дополнительные аксессуары, Совместимость с Arduino

√

Двухрежимный Bluetooth

Двухрежимный модуль Bluetooth

√

Камера RPi (B)

Raspberry Pi камера, регулируемый фокус

√

√

Карта Micro SD 16 Гб

Sd-карта Miro 16 ГБ, класс 10

√

√

5V 2.5A Мощность адаптер

RPi3 B требуется 2.5A или выше источник питания

√

√

Примечание: AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите все-в-одном комплекты:AlphaBot-Ar-Basic,AlphaBot-Ar-Bluetooth,AlphaBot-Pi AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите Комплект «все в одном»:AlphaBot-Pi

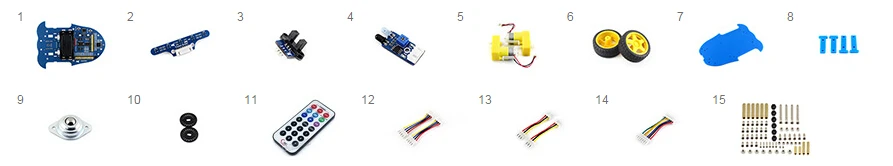

Посылка

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

Материнская плата AlphaBot x1

Датчик отслеживания x1

Датчик прерывания фотосъемки x2

Инфракрасный датчик приближения x2

Мотор с коробкой передач 2 шт x1

AlphaBot колеса 2 шт x1

AlphaBot акриловое шасси x1

Пластина крепления двигателя 4 шт. x1

Omni-direction wheel x1

20 слотов энкодер диск 2 шт x1

ИК-пульт дистанционного управления x1

XH2.54 4 см 4Pin 2 шт x1

XH2.54 4 см 3Pin 2 шт x1

XH2.54 4 см 7Pin x1

Винты AphaBot x1
