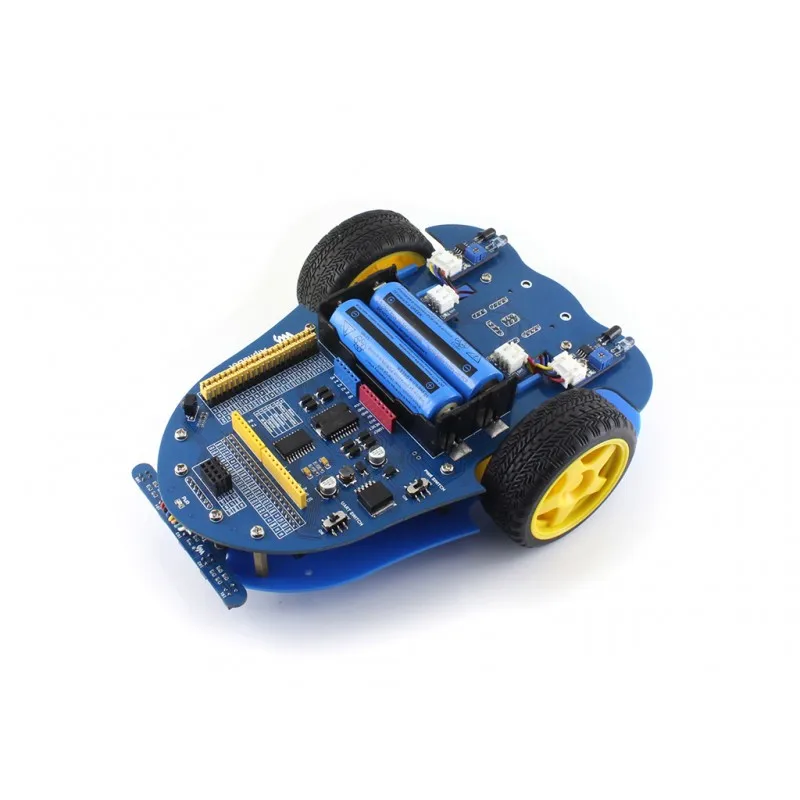

Умный робот Waveshare, совместим с Raspberry PiArduino, ИК-пульт дистанционного управления, для измерения скорости автомобиля, поставляется с камерой и т. д.

Примечание: Raspberry Pi в комплект не входит.

Обзор

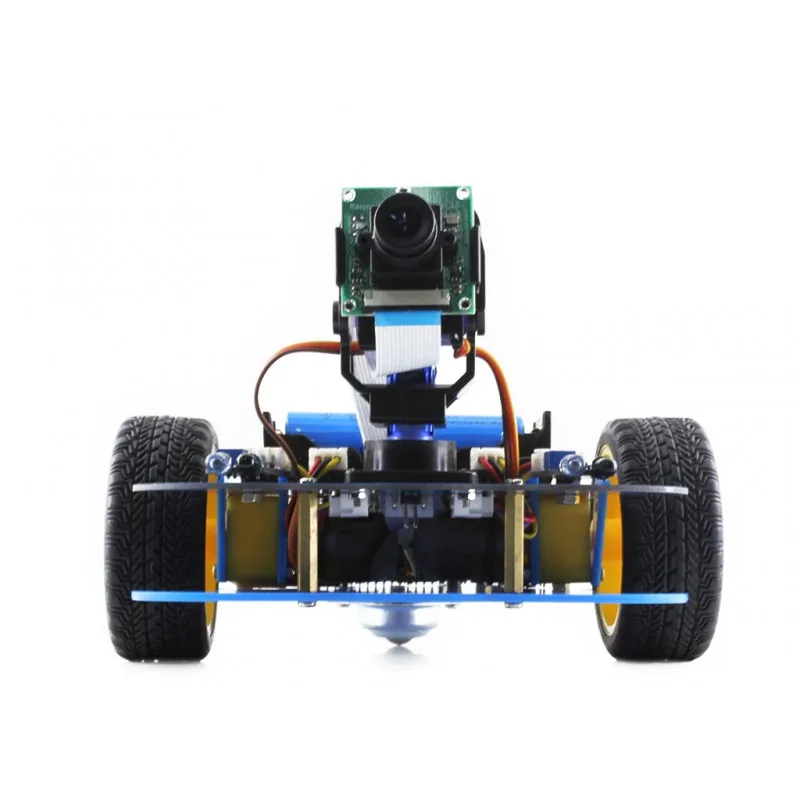

Этот комплект поставляется с роботизированной платформой алфавита (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-управление) и камерой (с сервоприводом и 2 головками DOF pan).

Благодаря модулям в комплекте Вы сможете быстро начать работу с роботами, такими как отслеживание линий, предотвращение препятствий, ИК-пульт дистанционного управления, мониторинг видео через сеть и т. д. Более того, благодаря богатым ресурсам с открытым исходным кодом Raspberry Pi и модульному дизайну алфавита вы научитесь расширять и ремонтировать, И, наконец, Создайте свой собственный робот Raspberry Pi.

Алфавитные Особенности Интерфейсы Raspberry Pi/Arduino, работают с одним по отдельности или с двумя Расширенный разъем Arduino, поддерживает экраны Arduino Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д., устраняют проблемы с подключением беспорядка проводов. LM298P драйвер двигателя с схемой защиты диодов, более безопасный Стандартное напряжение LM2596, обеспечивает стабильное питание 5 В для Raspberry Pi/Arduino Микросхема сбора AD TLC1543 позволяет Pi использовать аналоговые датчики Что на материнской плате алфавита

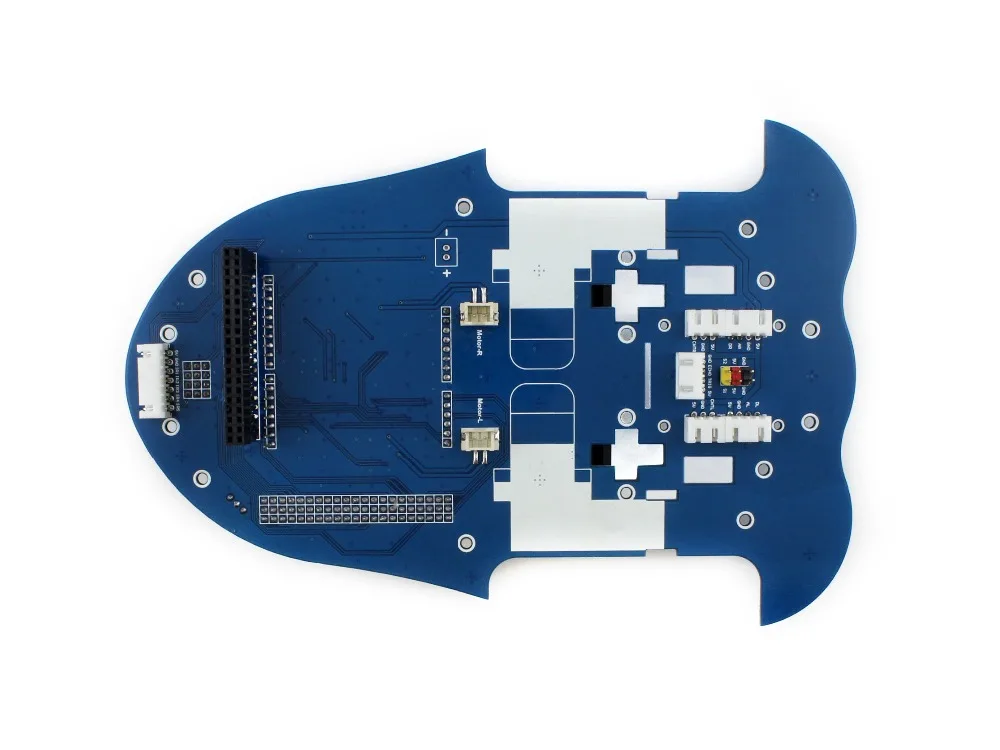

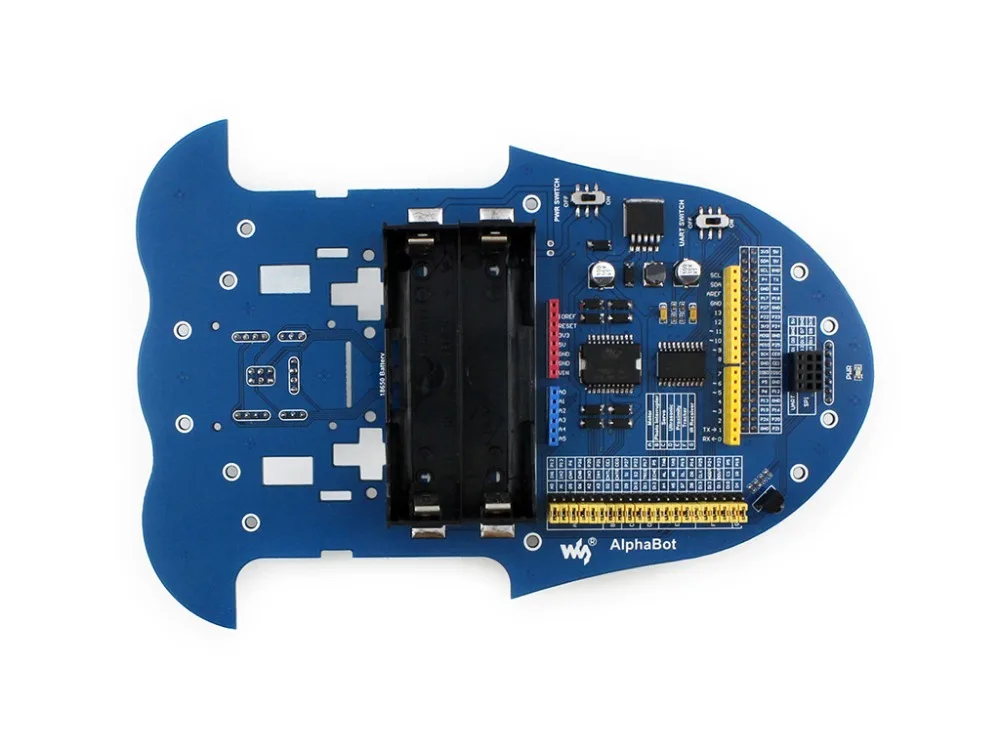

Интерфейс Raspberry Pi:Для подключения Raspberry Pi Интерфейс Arduino:Для подключения Arduino Интерфейс двигателя Интерфейс ультразвукового модуля Интерфейс сервомодуля Интерфейс модуль обхода препятствий Интерфейс измерения скорости Держатель батареи:Поддерживает батареи 18650 Зарезервированный вход питания (не припаян):Для подключения другого внешнего источника питания Разъем расширения Arduino:Для подключения щитов Arduino Интерфейс UART:Для подключения модуля Bluetooth, для удаленного управления роботом через Bluetooth Интерфейс SPI:Для подключения NRF24L01 без проводов Интерфейс модуля отслеживания линии TLC1543:10-битный чип сбора AD, позволяет Pi использовать аналоговые датчики LM298P:Чип драйвера двигателя с двумя H мостами, ток до 2 А Антиобратный диод Выключатель питания LM2596:Регулятор 5В Индикатор питания Переключатель UART:Включите для включения последовательной связи между Raspberry Pi и Arduino ИК-приемник:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фотографии

Примеры

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Ресурсы для развития

Вики:Www.waveshare.com/здравствуйте

Руководство по выбору

Примечание: Для алфавита требуется Плата управления, Arduino или Raspberry Pi. Если у вас нет платы, пожалуйста, рассмотрите другие комплекты, которые включают плату управления. Для набора блоков регулировки алфавита-Pi Acc требуется плата управления Raspberry Pi, если у вас его нет под рукой, пожалуйста, примите во внимание Комплект «все в одном»:Алфавит-пи,AlphaBot-Pi3 B +

Содержимое упаковки

Алфавитный стандарт

Примечание: для работы этого продукта требуются две батареи 18650, которые не входят в комплект и должны приобретаться отдельно.

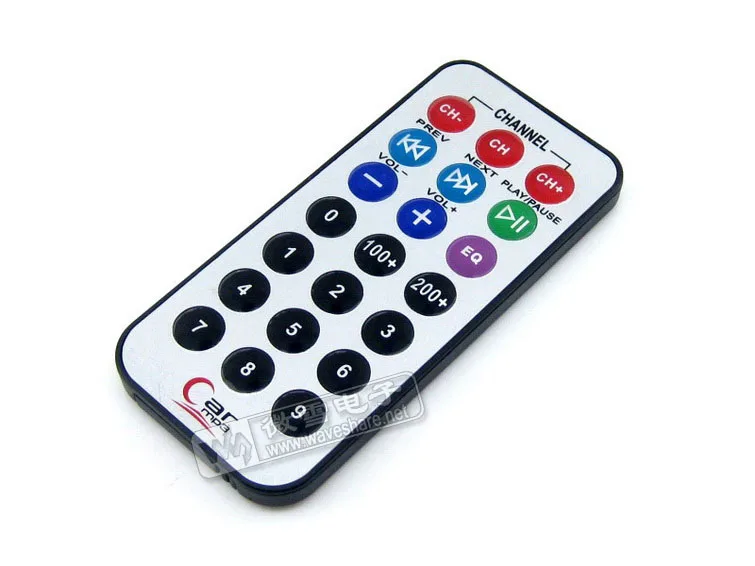

Алфавитная материнская плата x1 Датчик трекера x1 Датчик фотопрерывателя x2 Инфракрасный датчик приближения x2 Двигатель с редуктором 2 шт x1 Алфавитное колесо 2 шт. x1 Алфавитное акриловое шасси x1 Пластина крепления двигателя 4 шт x1 Всенаправленное колесо x1 20 слотов кодировщик диск 2 шт x1 ИК пульт дистанционного управления x1 XH2.54 4 см 4pin 2 шт x1 XH2.54 4 см 3Pin 2 шт x1 XH2.54 4 см 7pin x1 Алфавитные винты x1

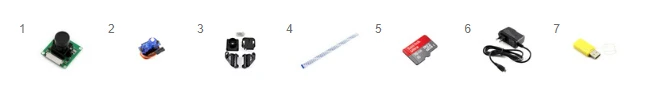

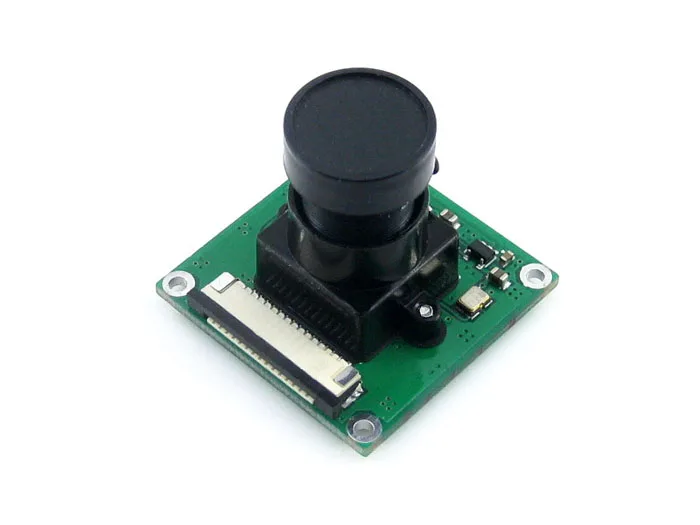

Дополнительные детали в комплекте Камера RPi (B) x1 SG90 servo x2 2 DOF комплект панорамирования и наклона x1 15PIN FFC 25 см x1 Карта Micro SD 16 Гб x1 Адаптер питания стандарт США/ЕС 5 В/3 А micro x1 Картридер Micro SD x 1(Дополнительно бесплатно)
