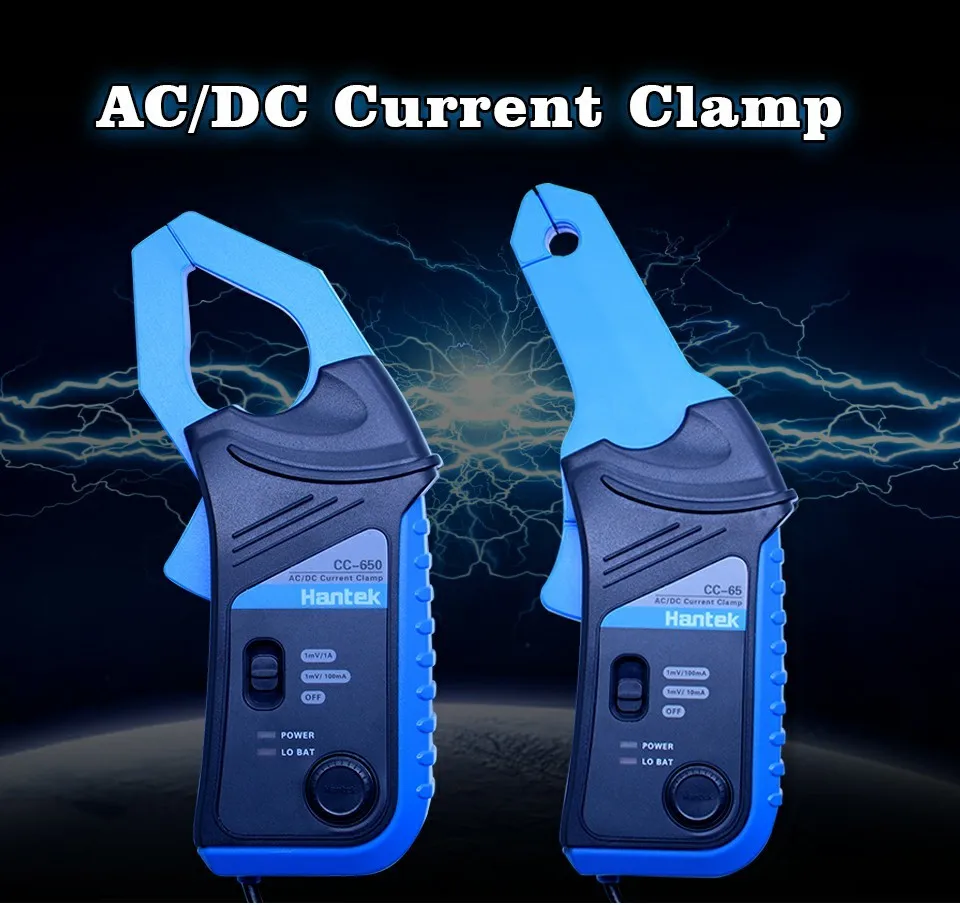

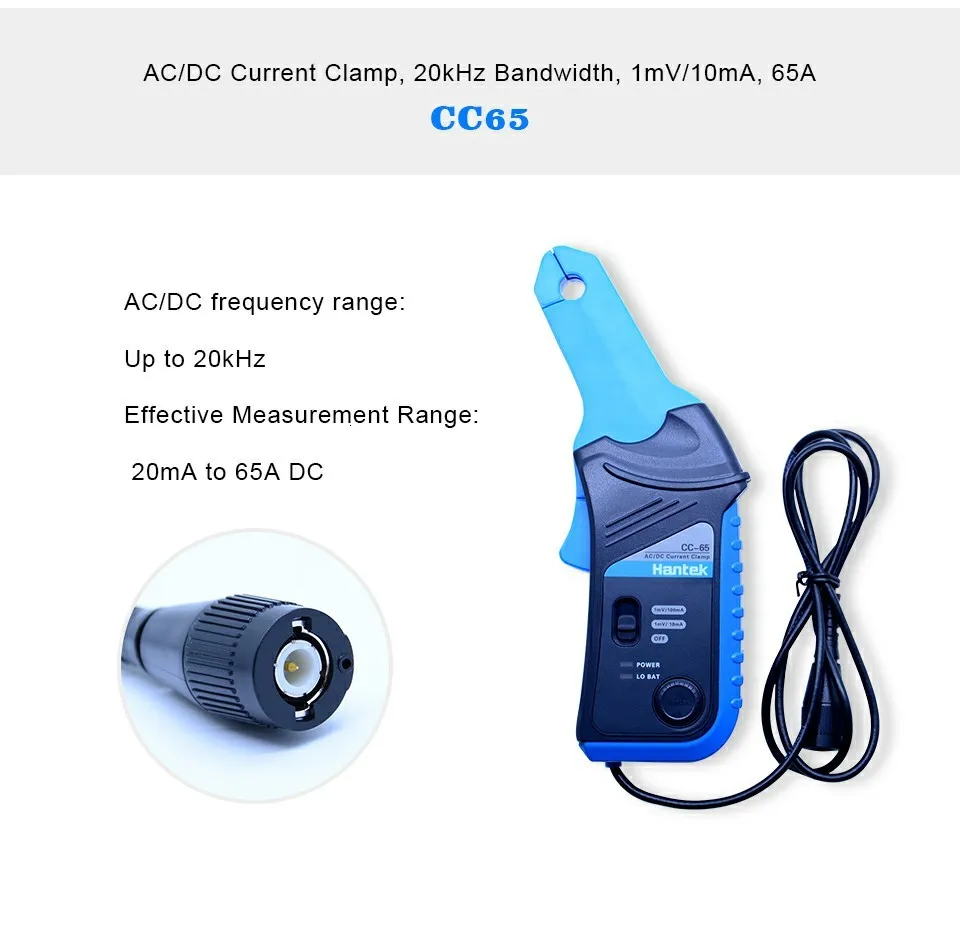

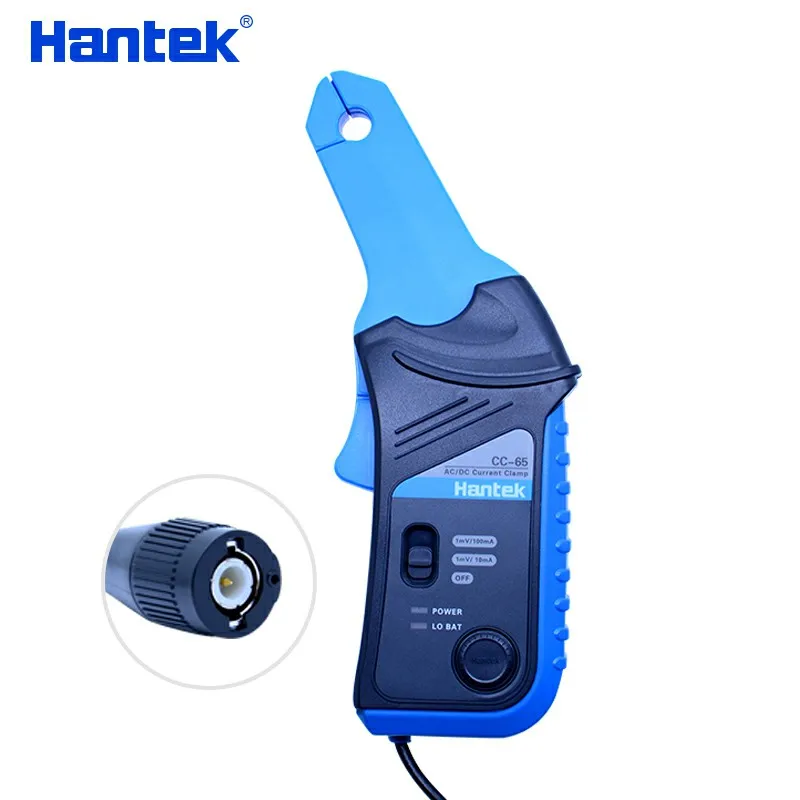

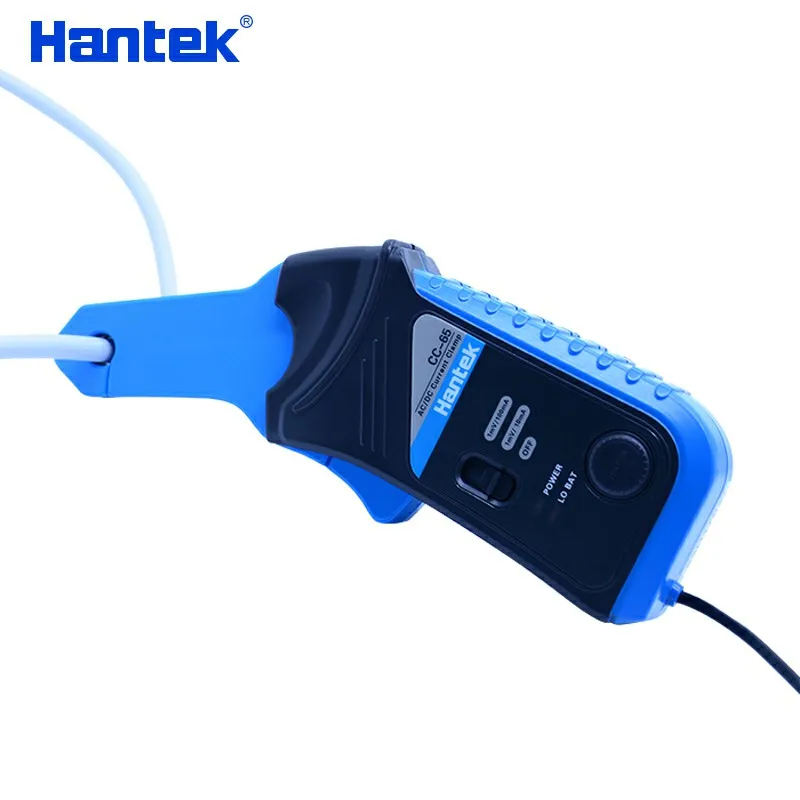

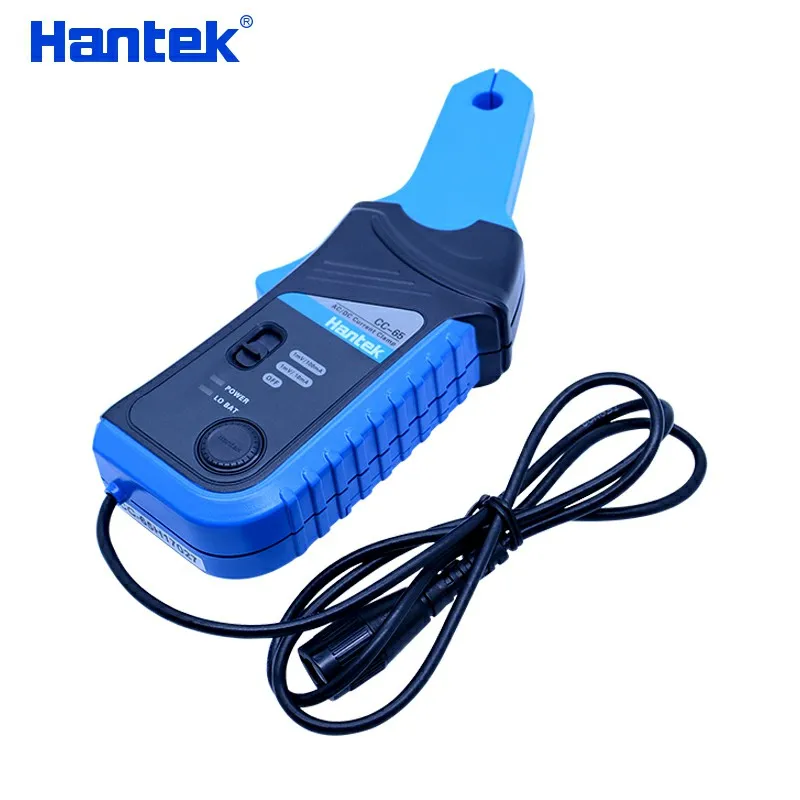

Hantek CC65 ACDC токоизмерительный зажим для осциллографа, 20 кГц, полоса пропускания 1mV10mA 65A с разъемом типа BNCBanana

Hantek AC/DC токоизмерительный зажим для осциллографа CC-65 полоса пропускания 20 кГц 1МВ/10мА 65А с разъемом типа BNC/Banana

Обратите внимание: отправка без аккумулятора и цветной коробки!

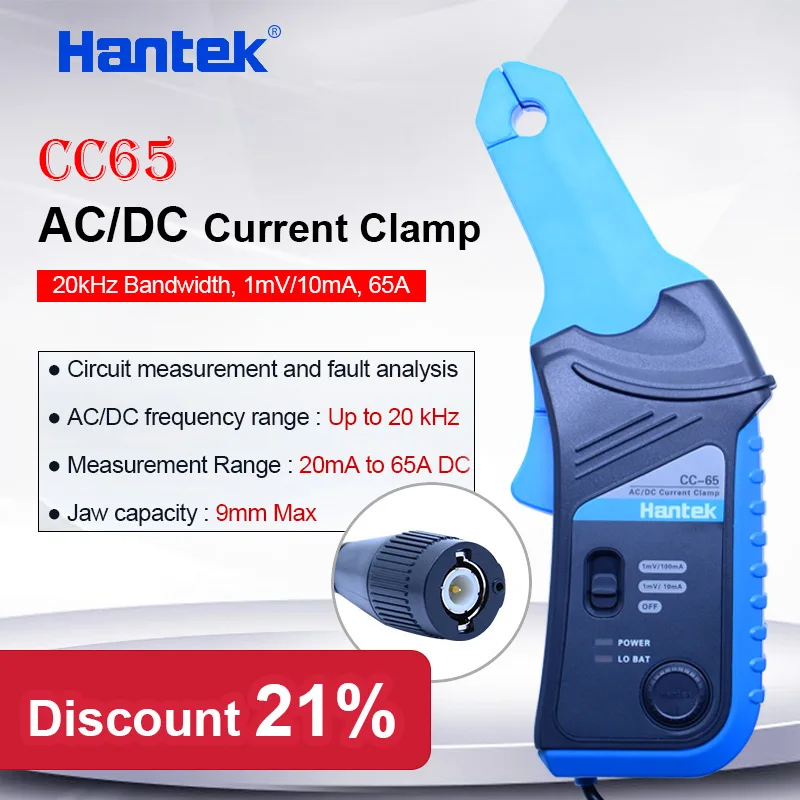

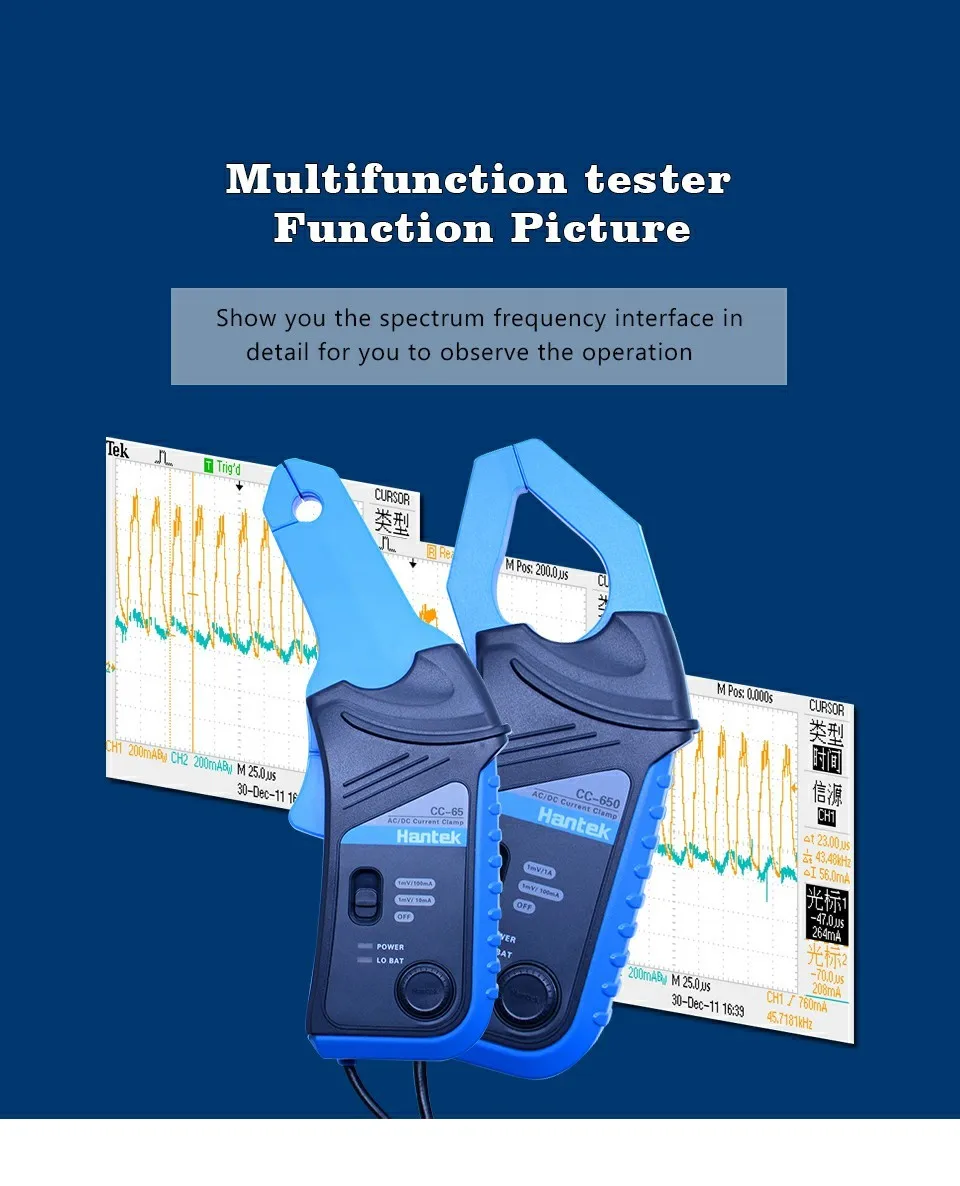

Особенности:Диапазон частот переменного/постоянного тока: до 20 кГц.Диапазон эффективного измерения: от 20 мА до 65А постоянного тока.Позволяет мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы сигнала.Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения.При подключении к осциллографу с помощью разъема типа BNC вы можете наблюдать текущие формы сигналов.Применение:Измерение цепи питания и анализ неисправностей;Привод двигателя преобразователя частоты (или другой электроники) измерения;Измерение электрооборудования.Характеристики:

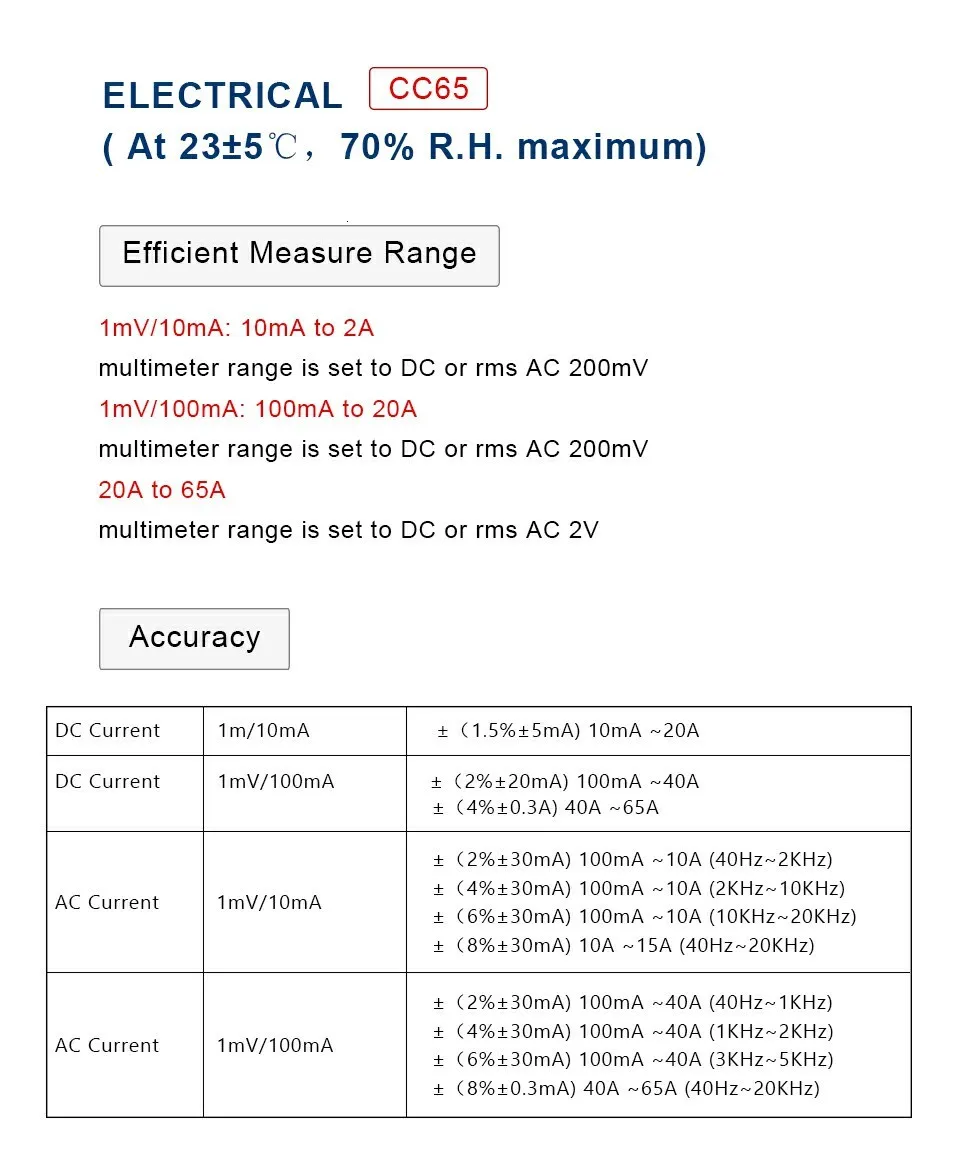

DCA Диапазон

1МВ / 10 мА

±(1.5% ± 5 мА) 10 мА ~ 20А

1 мВ/100 мА

±(2% ± 20 мА) 100 мА ~ 40А;

±(4% ± 0.3A) 40А ~ 65A

ACA Диапазон

1МВ/10мА

±(2% ± 30мА) 100 мА ~ 10A (40 Гц ~ 2 кГц);

±(4% ± 30мА) 100 мА ~ 10A (2 кГц ~ 10 кГц);

±(6% ± 30мА) 100 мА ~ 10A (10 кГц ~ 20 кГц);

±(8% ± 30мА) 10A ~ 15а (40 Гц ~ 20 кГц)

1 мВ/100 мА

±(2% ± 30мА) 200 мА ~ 40А (40 Гц ~ 1 кГц);

±(4% ± 30мА) 200 мА ~ 40А (1 кГц ~ 2 кГц);

±(6% ± 30мА) 200 мА ~ 40А (2 кГц ~ 5 кГц);

±(8% ± 0.3A) 40А ~ 65A (40 Гц ~ 20 кГц)

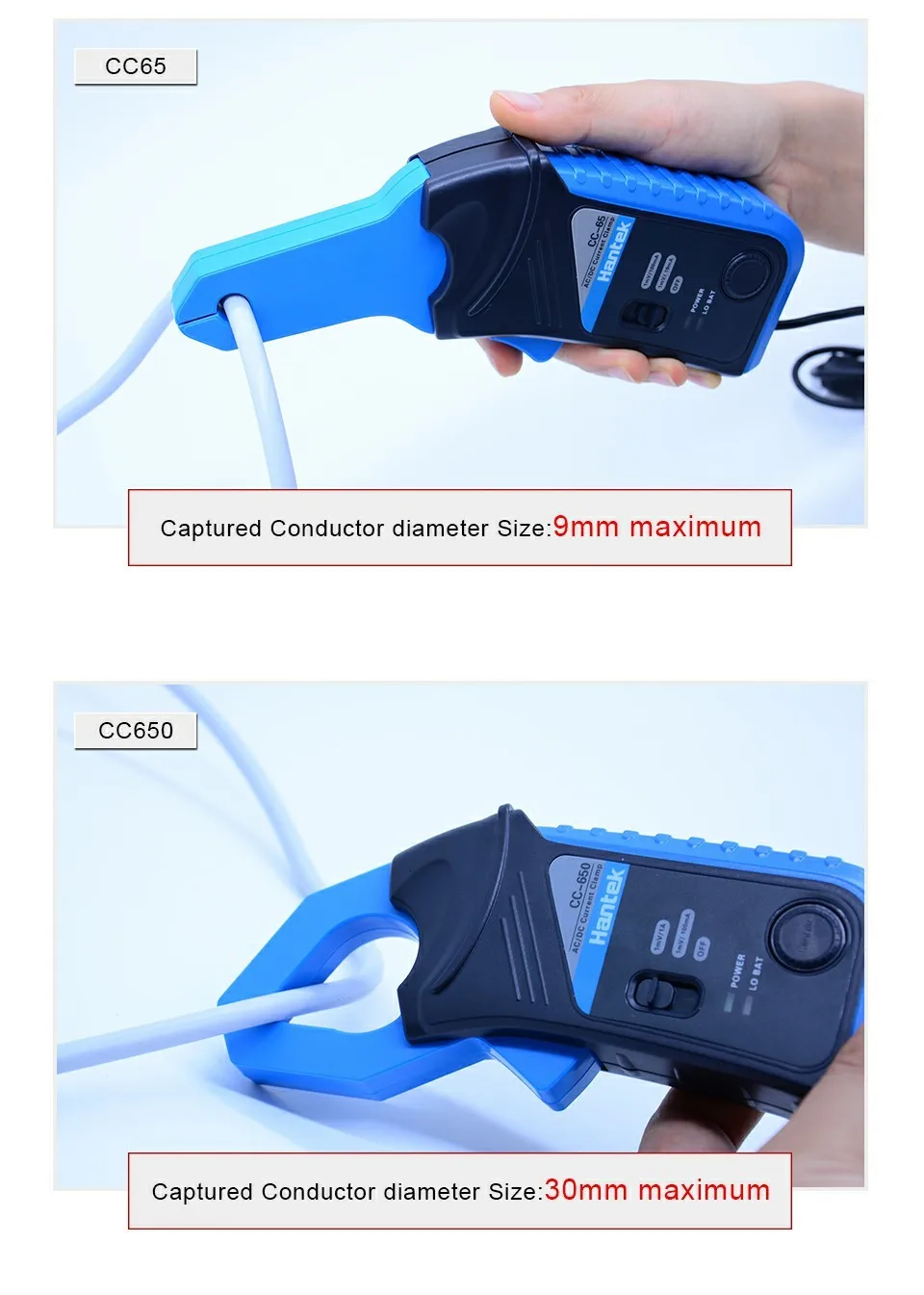

Захватили Проводник Размеры

Макс. 9 мм

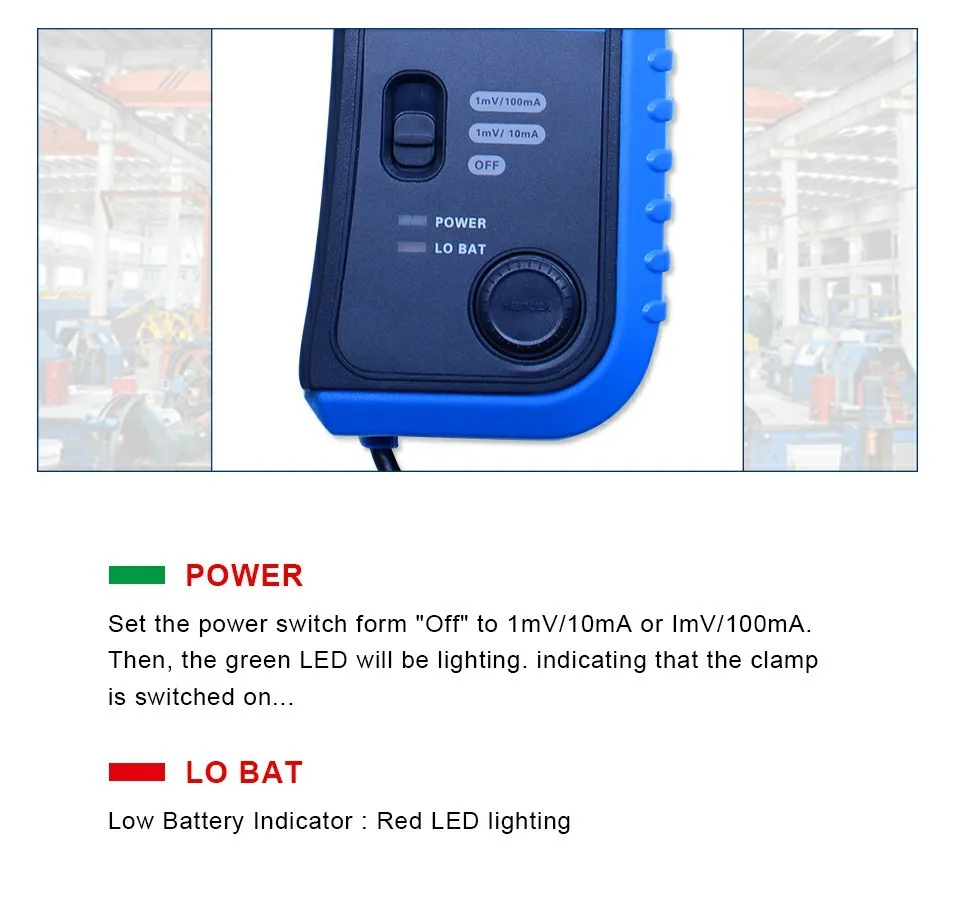

Низкий Батарея Индикатор

Красный Светодиодный Освещение

Операционная система Температура

0 °C Для 50 °C, 70% RH

Хранение Температура

-20 °C Для + 70 °C, 80% RH

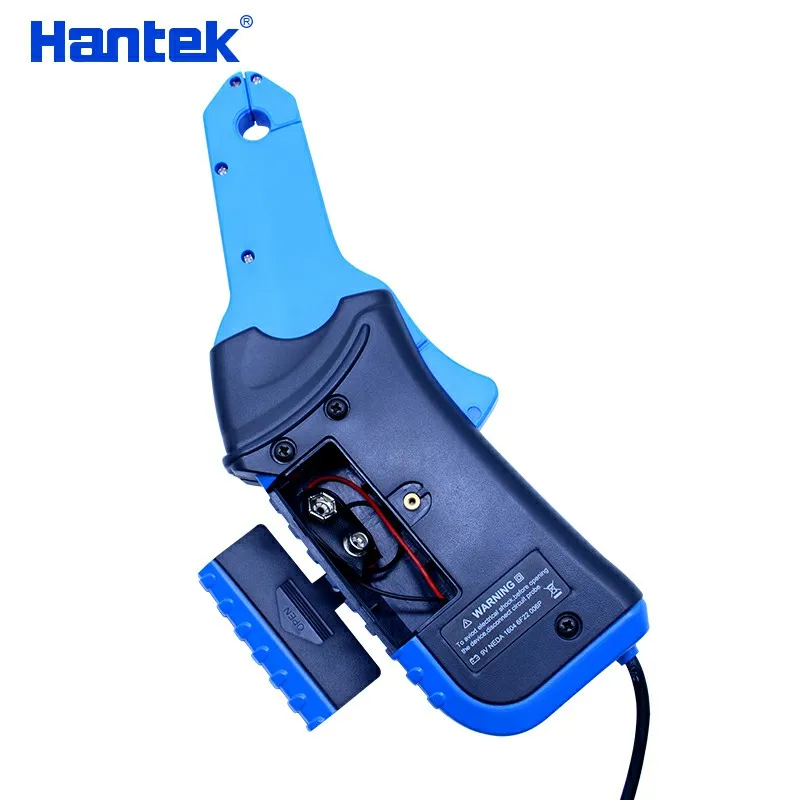

Батарея Тип

1 * 9 в 6F22 Батарея (Не В комплекте)

Выход

BNC Штепсельная Вилка

Размеры

195 * 70 * 33 мм / 7,67 * 2,75 * 1,3 дюйма

Вес

184 г / 6,5 унций

Посылка Размеры

21,5 * 11 * 5 см / 8,46 * 4,33 * 1,97in

Посылка Вес

251 г / 8,85 унций

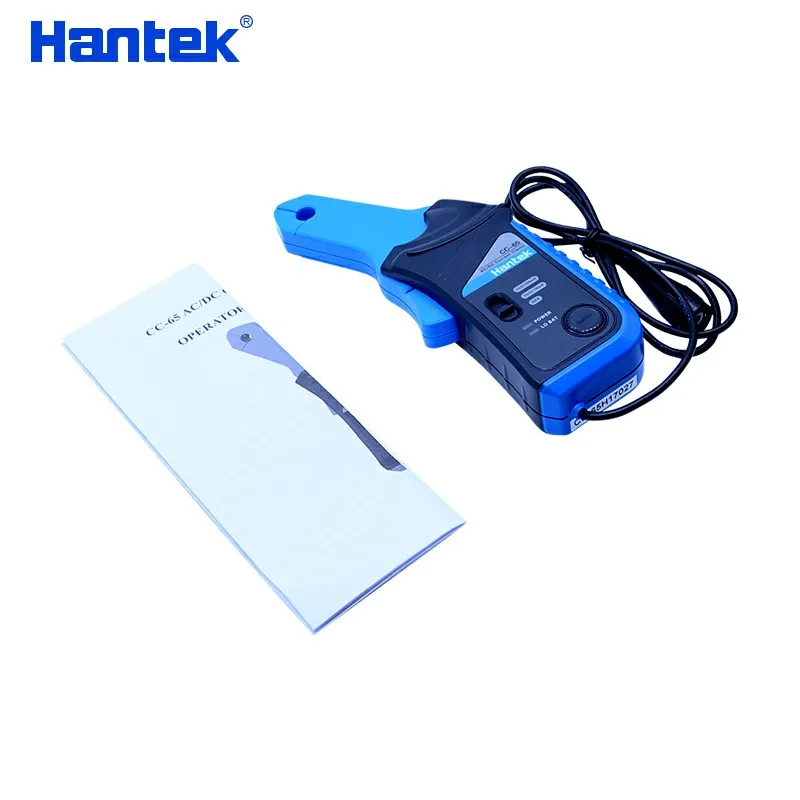

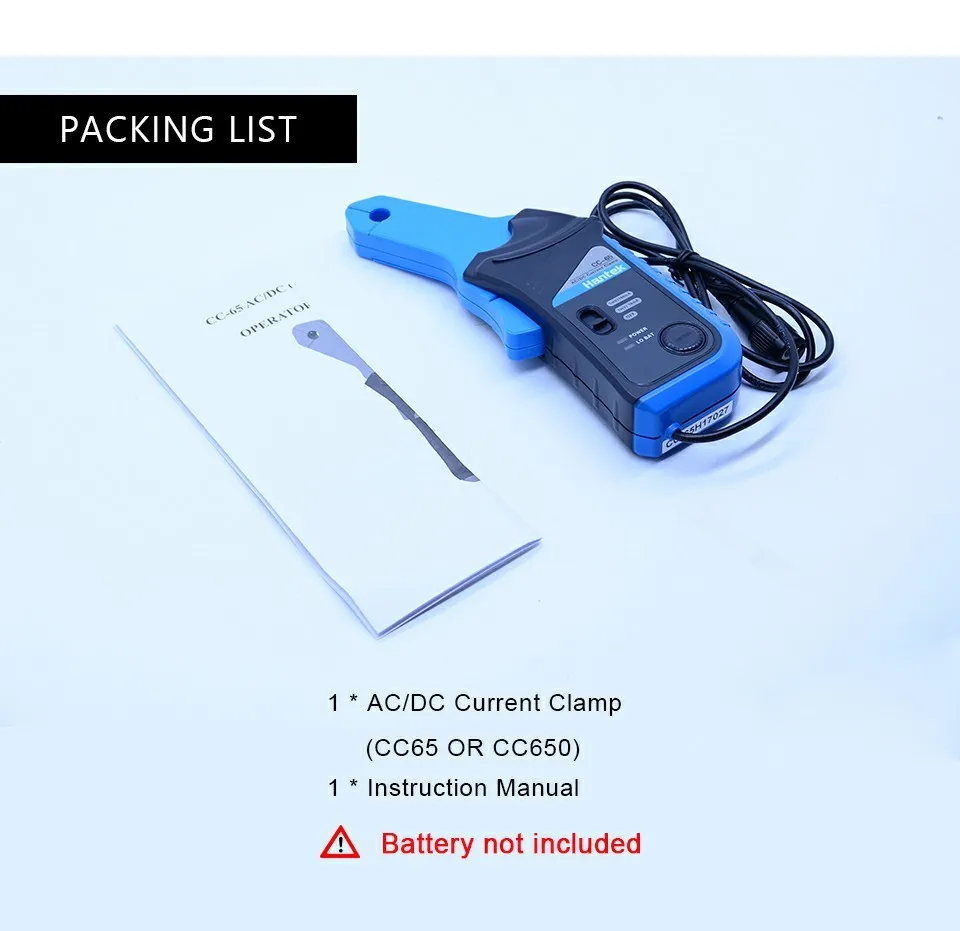

Посылка:1 * токовый зажим с BNC вилкой1 * Руководство пользователя (на английском языке)
