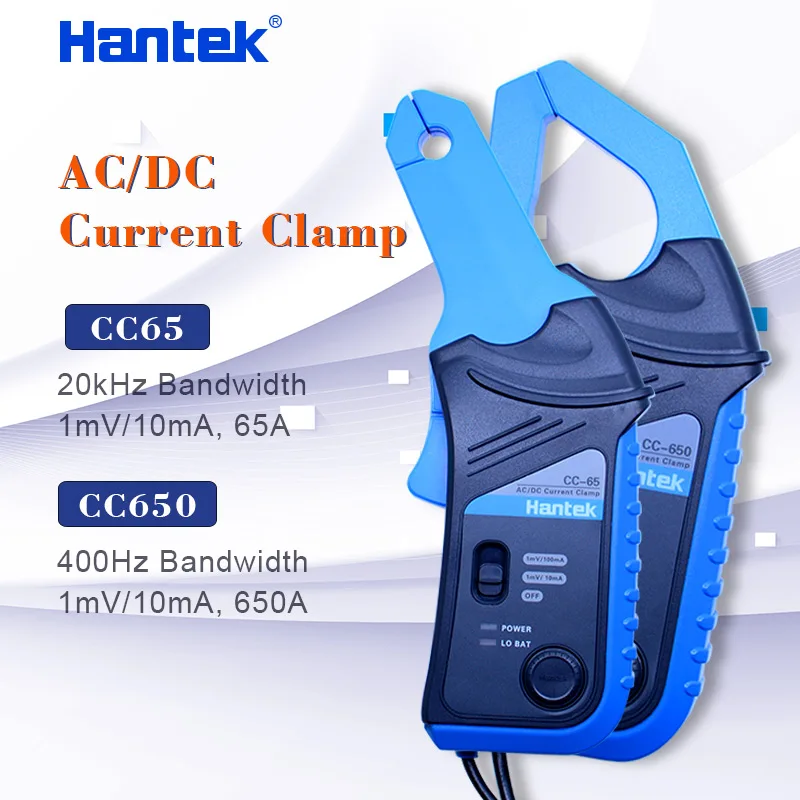

Осциллограф Hantek CC65 CC650, датчик переменногопостоянного тока с зажимом, пропускная способность 20 кГц400 Гц, 1mV10mA 65A650A, с разъемом BNC, совместим с 1008C

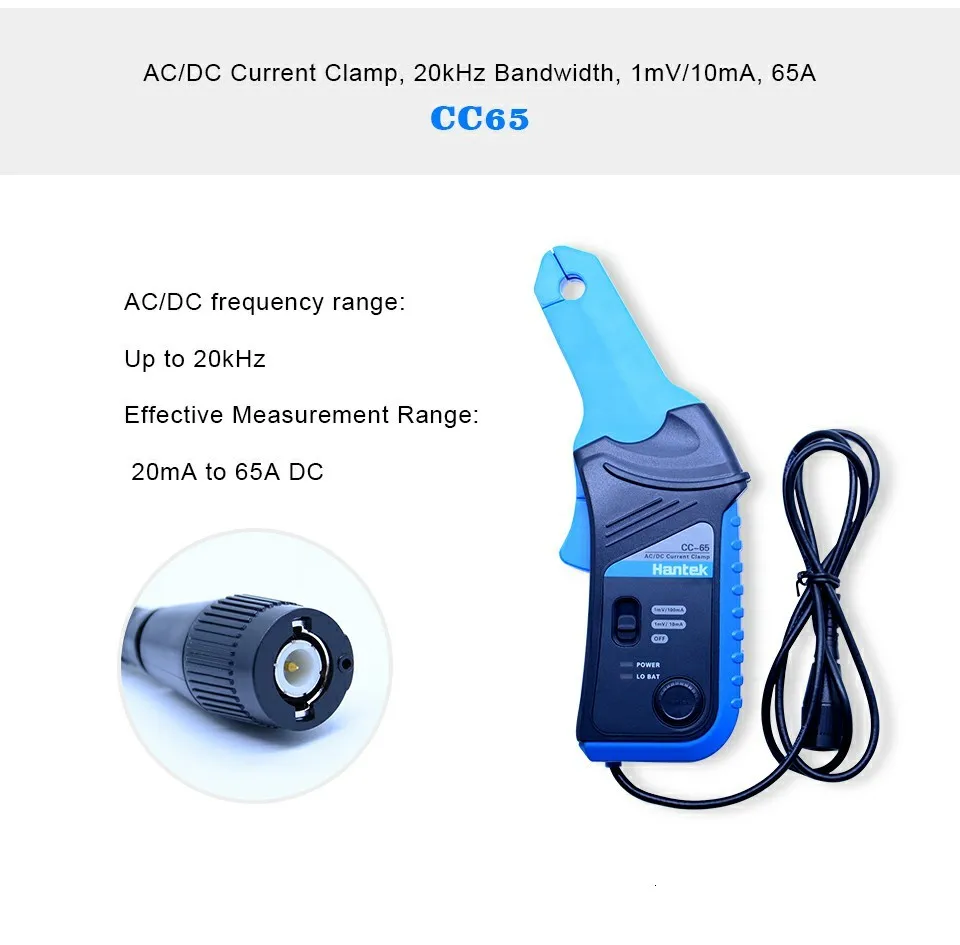

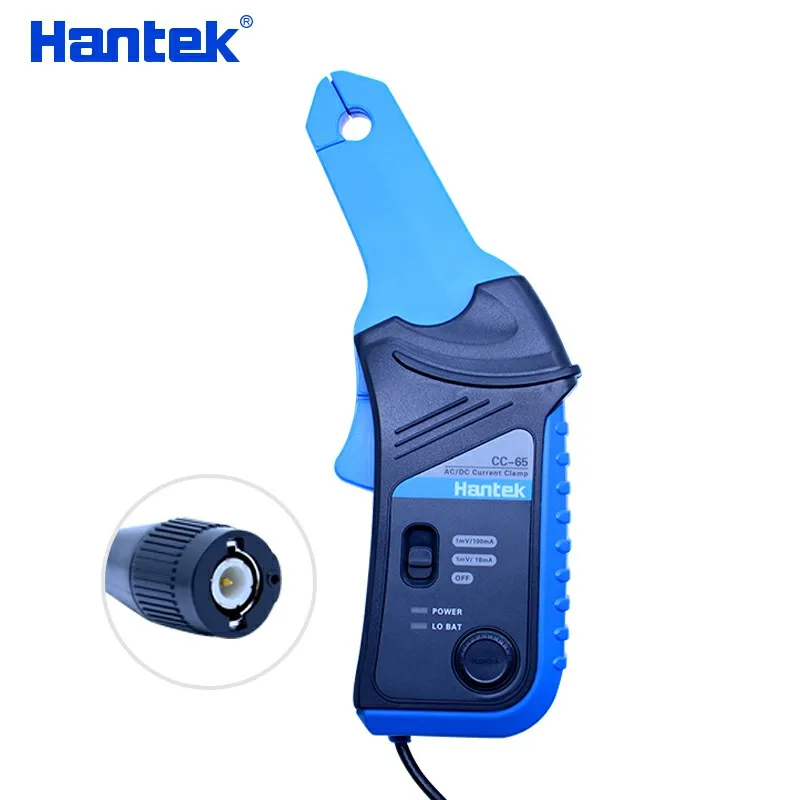

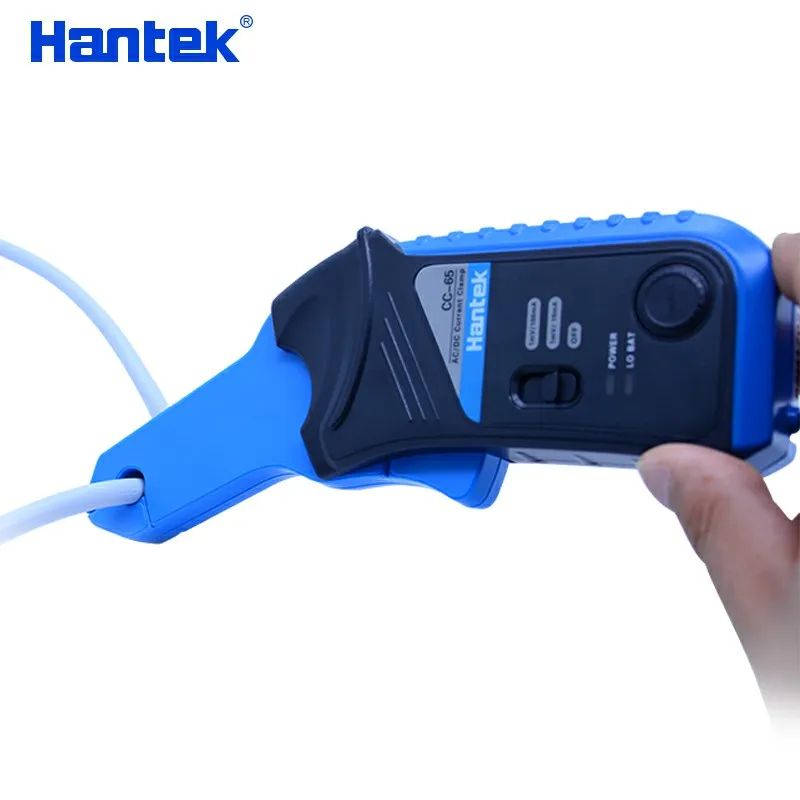

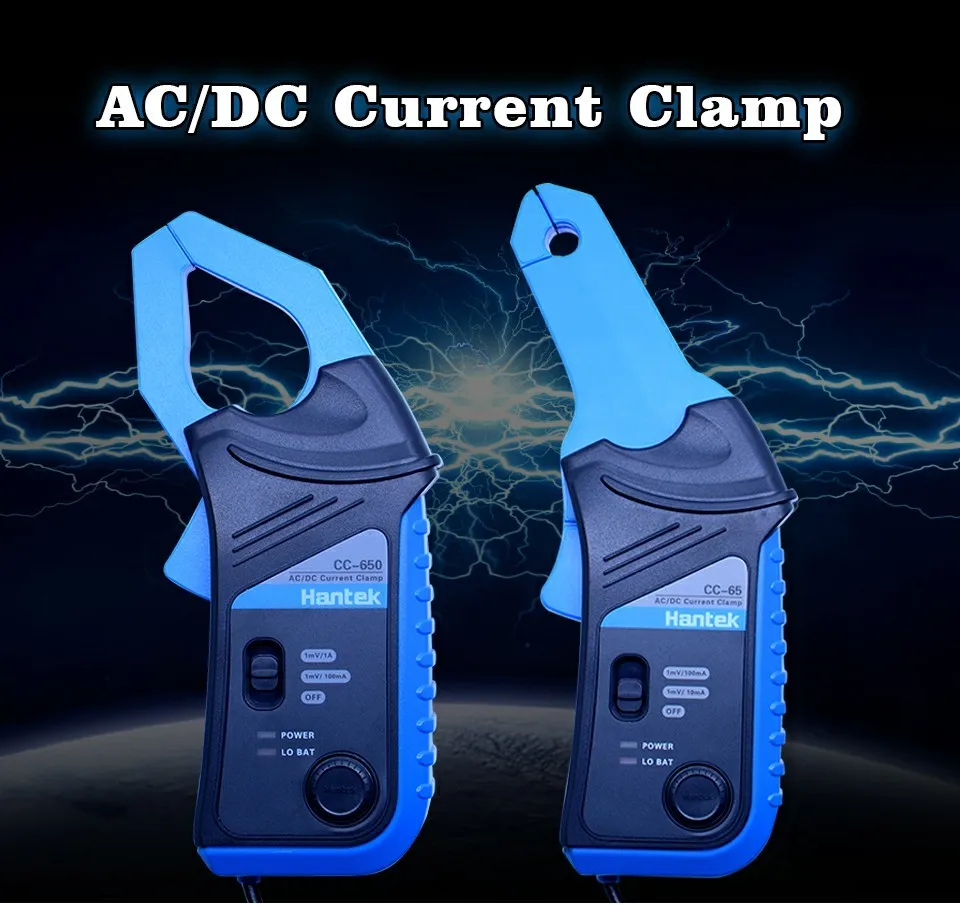

AC/DC токовый зажим CC-65

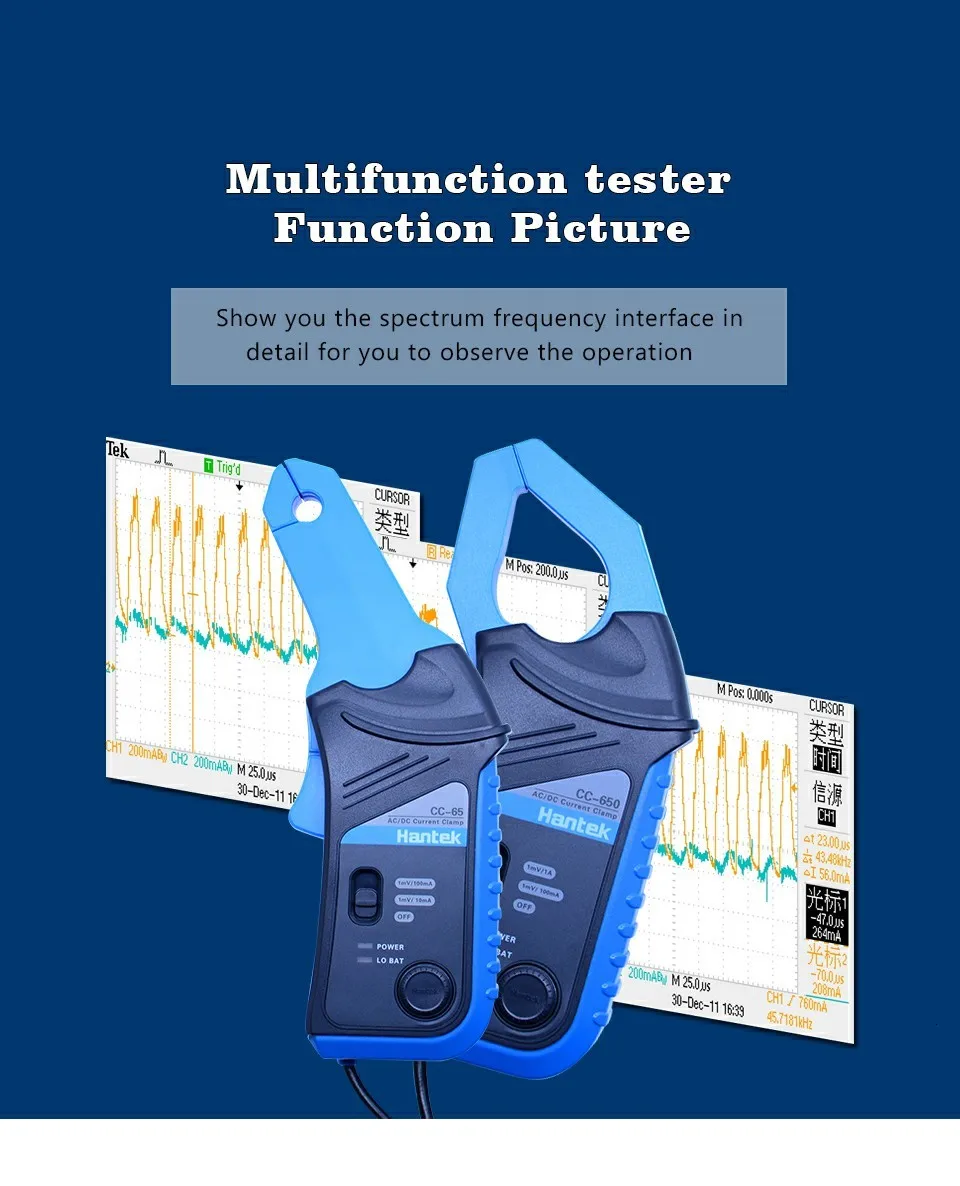

Зажим переменного/постоянного тока, полоса пропускания 20 кГц, 1МВ/10мА, 65а; Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны. Поставляется с кабелем катушки с прямой вилкой типа «банан» или BNC вилкой.

ОсобенностиДиапазон частот переменного/постоянного тока: до 20 КХЗ эффективный диапазон измерения: от 20 мА до 65А постоянного тока это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны. Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения. И если подключить к осциллографу с помощью разъема типа BNC, вы можете наблюдать текущие формы сигналов; Если подключить к мультиметру с помощью разъема типа banana, вы можете получить текущие данные.

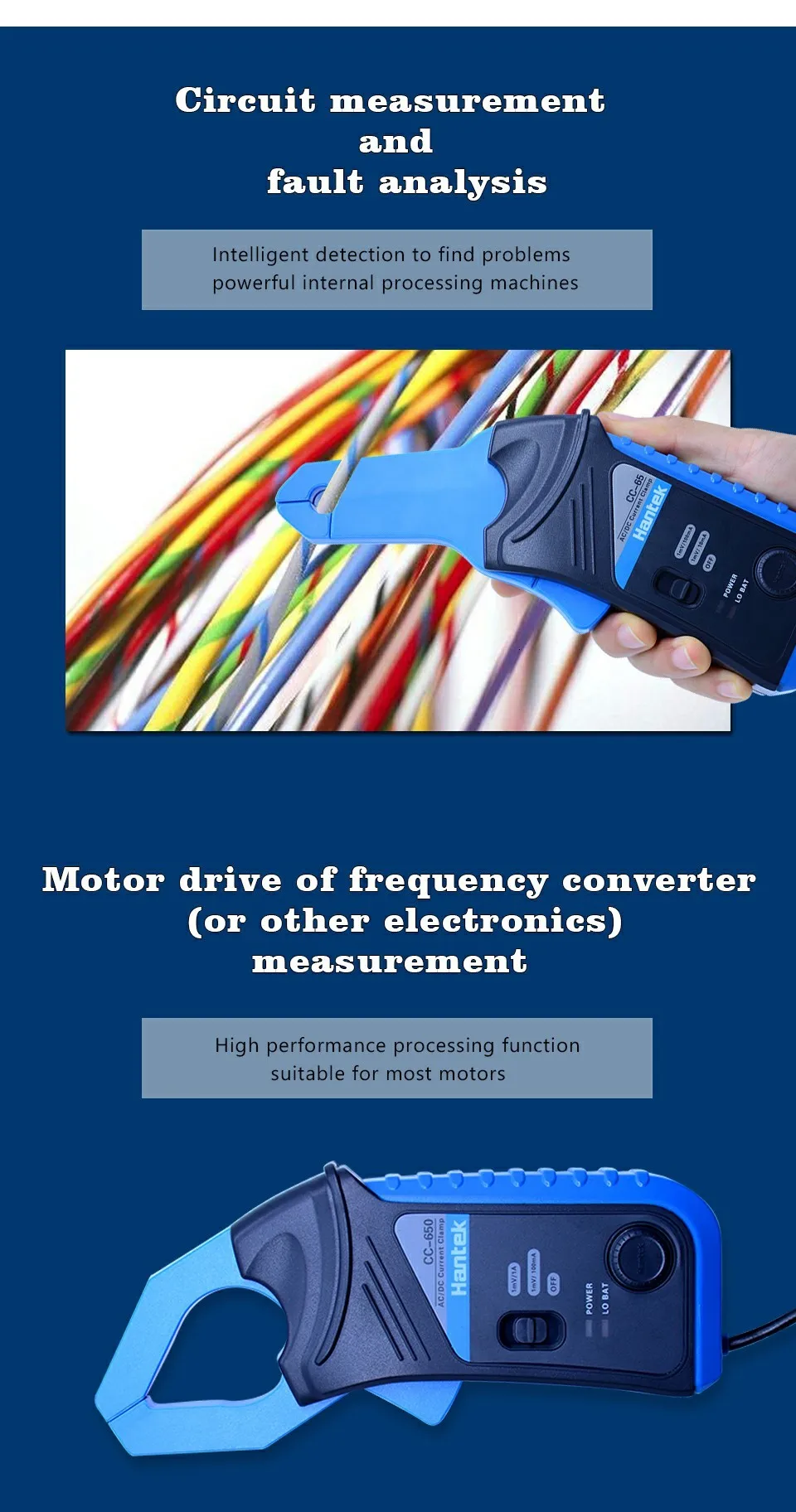

ПрименениеИзмерение цепи питания и анализ неисправностей; Привод двигателя преобразователя частоты (или другой электроники) измерение; Измерение мощности электронное оборудование.

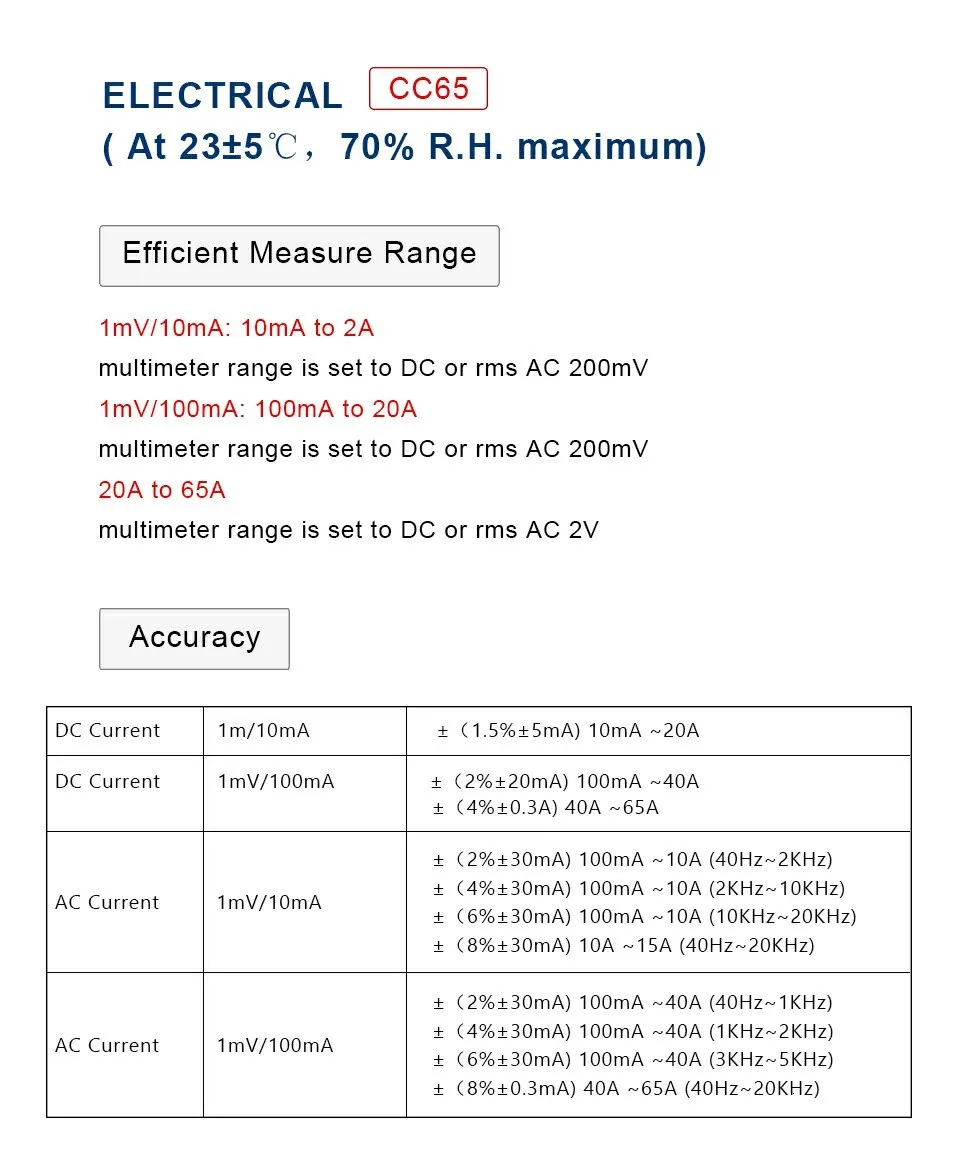

Параметры

Диапазон DCA

1 мВ/10 мА

±(1.5% ± 5ма) 10мА ~ 20А

1 мВ/100 мА

±(2% ± 20мА) 100мА ~ 40А;

±(4% ± 0.3A) 40A ~ 65A

Диапазон ACA

1МВ/10мА

±(2% ± 30mA) 100mA ~ 10A (40 Гц ~ 2 кГц);

±(4% ± 30мА) 100мА ~ 10А (2 кГц ~ 10 кГц);

±(6% ± 30mA) 100mA ~ 10A (10 кГц ~ 20 кГц);

±(8% ± 30мА) 10A ~ 15A (40 Гц ~ 20 кГц)

1 мВ/100 мА

±(2% ± 30мА) 200мА ~ 40А (40 Гц ~ 1 кГц);

±(4% ± 30мА) 200мА ~ 40А (1 кГц ~ 2 кГц);

±(6% ± 30мА) 200мА ~ 40А (2 кГц ~ 5 кГц);

±(8% ± 0.3A) 40A ~ 65A (40 Гц ~ 20 кГц)

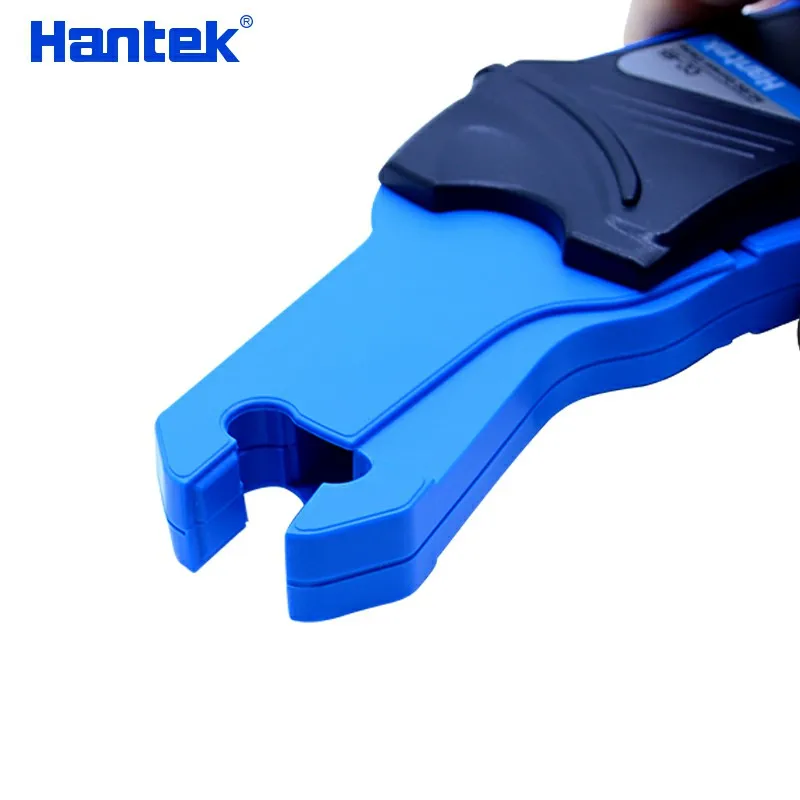

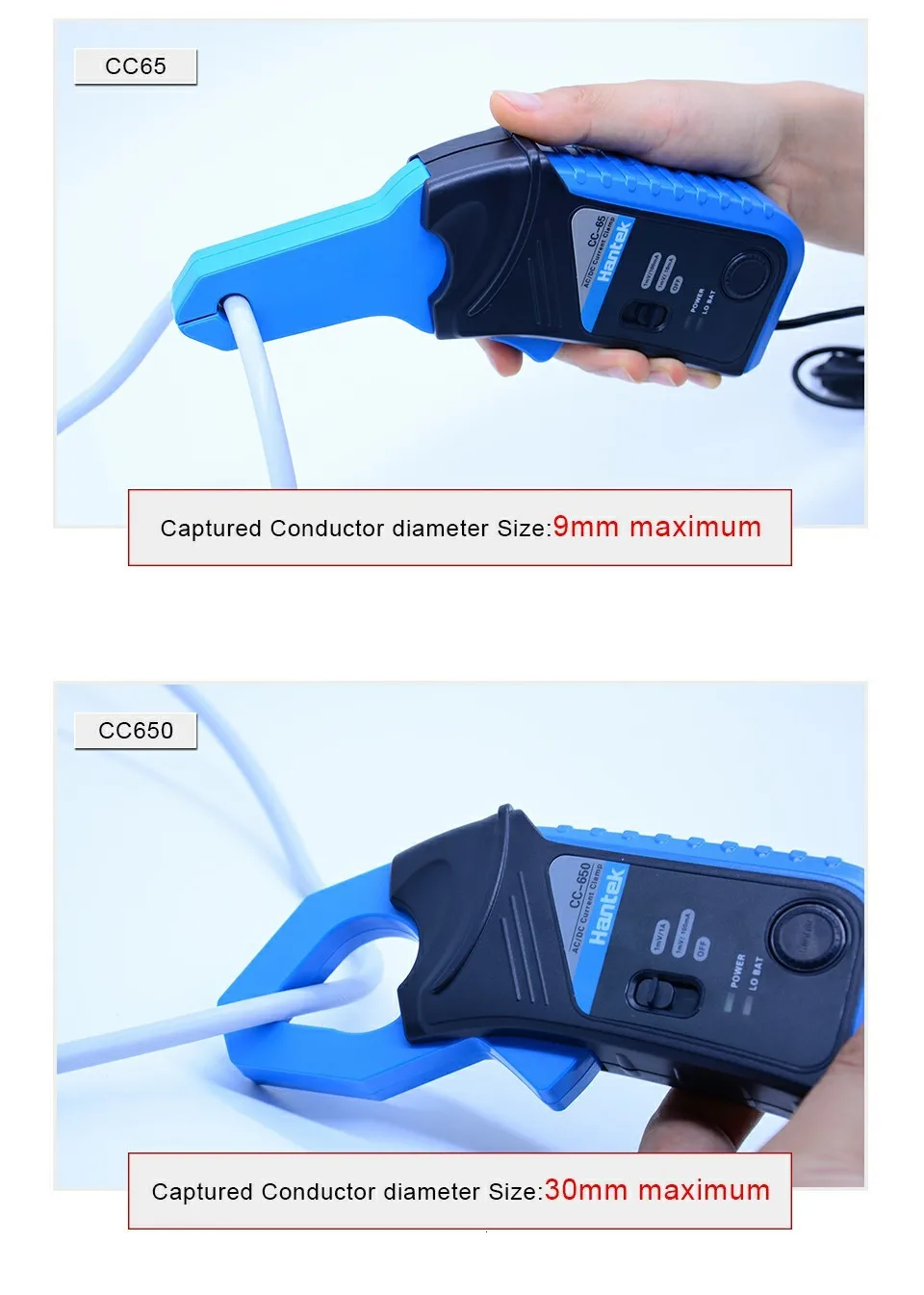

Размер захватываемого проводника

Максимум 9 мм

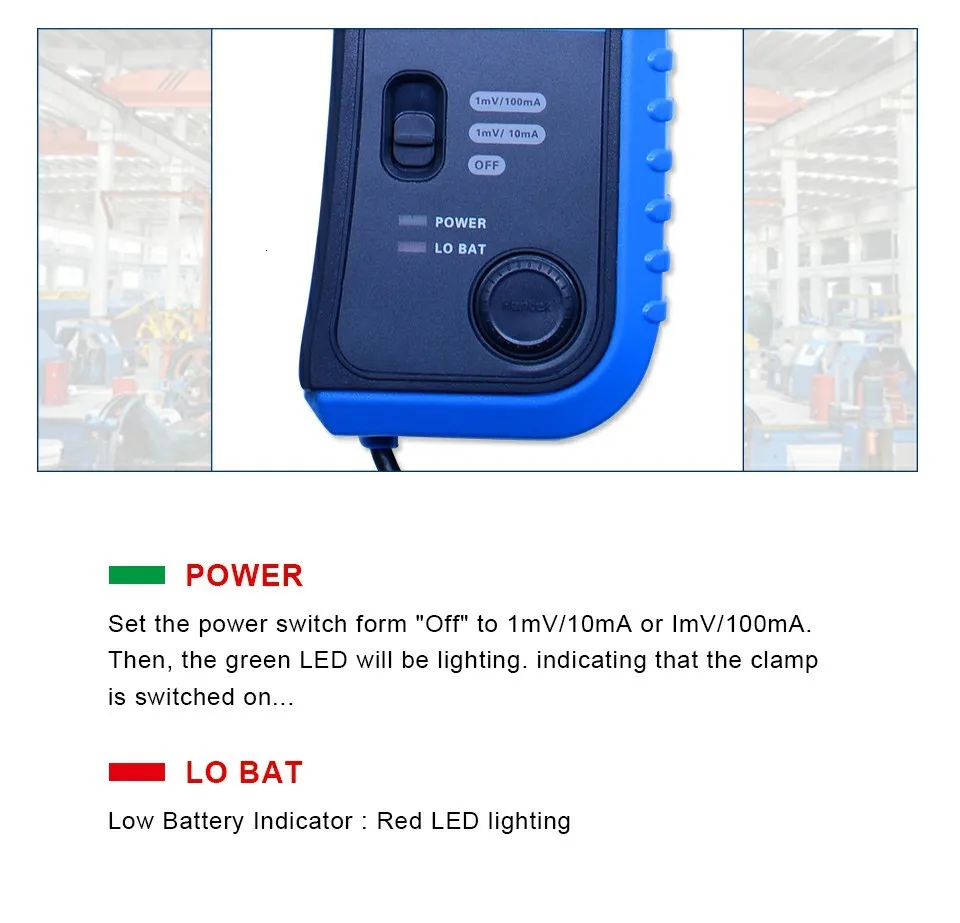

Индикатор низкого заряда батареи

Красный светодиодный светильник

Рабочая температура

От 0 ° до 50 ° 70% R.H.

Температура хранения

От-20 ° до + 70 °, 80% R.H.

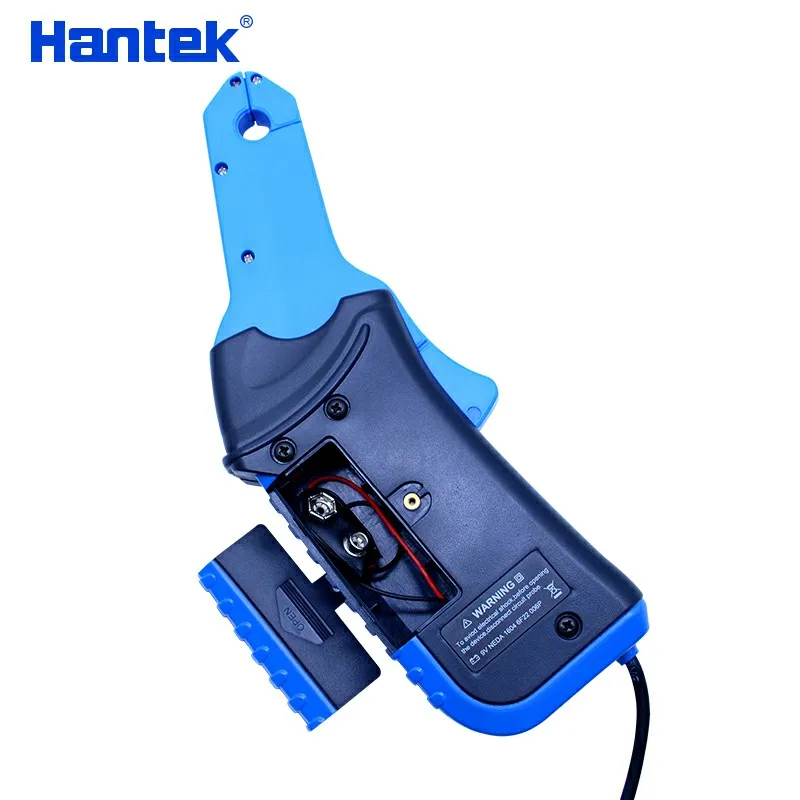

Тип батареи

9V DC, NEDA 1604, 6F22,0006P

Срок службы батареи

100 часов типичный с щелочным

Вес

250 gm типичный

Размеры

195 мм (В) x 70 мм (Ш) x 33 мм (D)

Выход

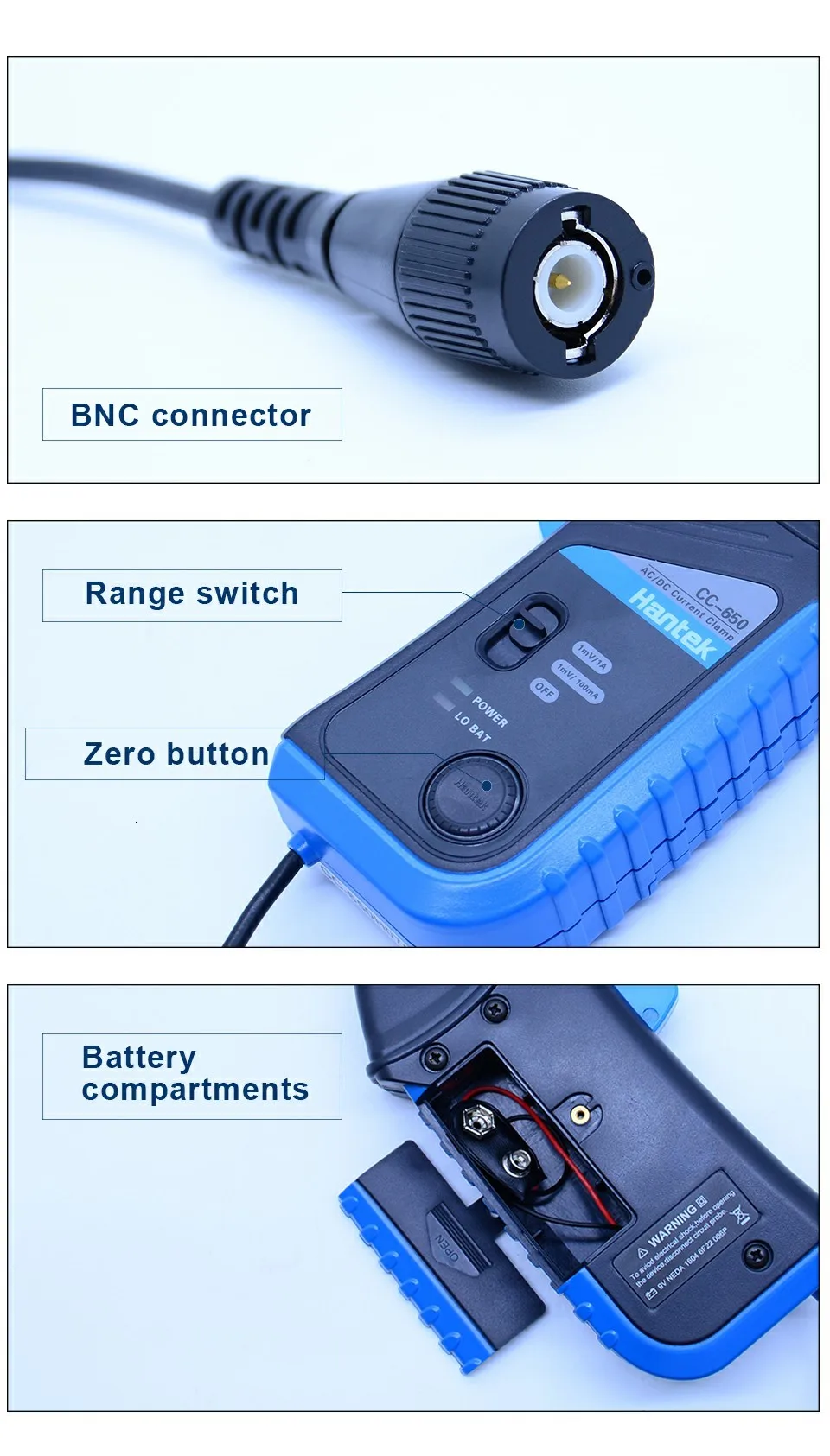

Поставляется с кабелем катушки с прямой вилкой типа «банан» или BNC вилкой.

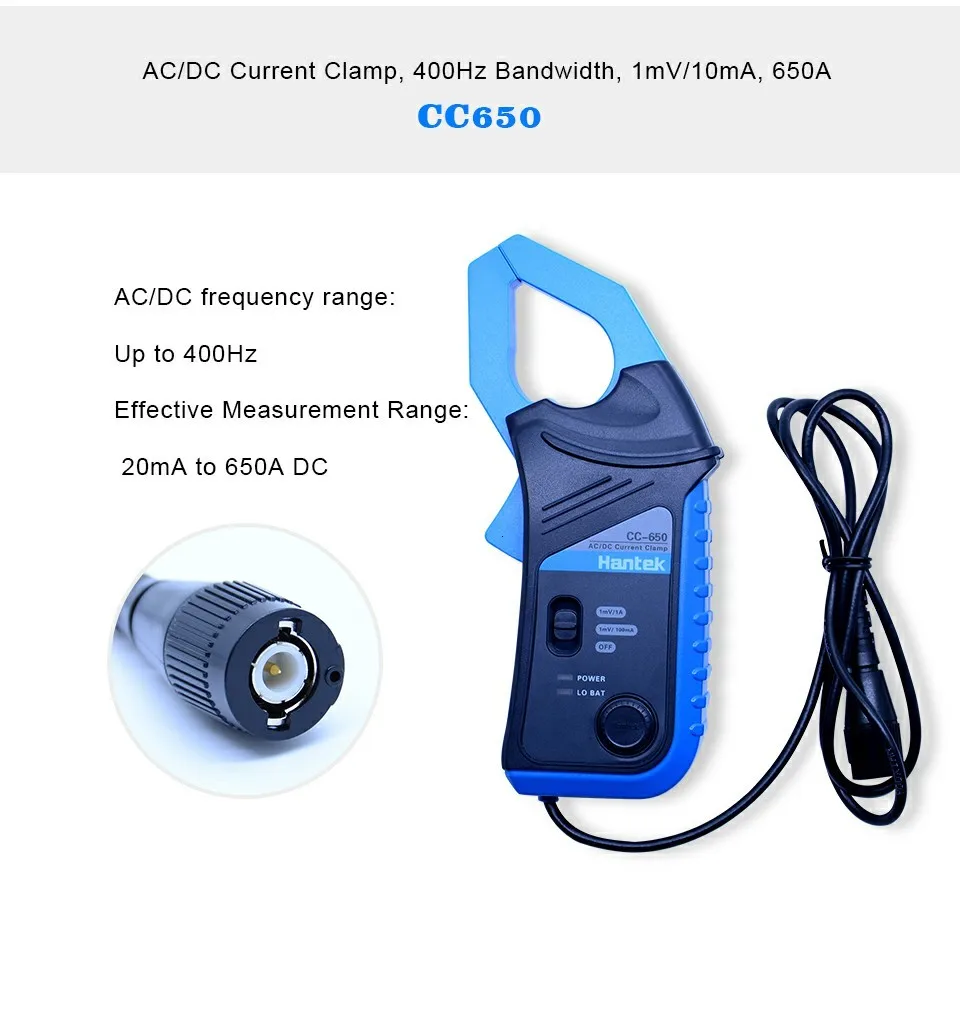

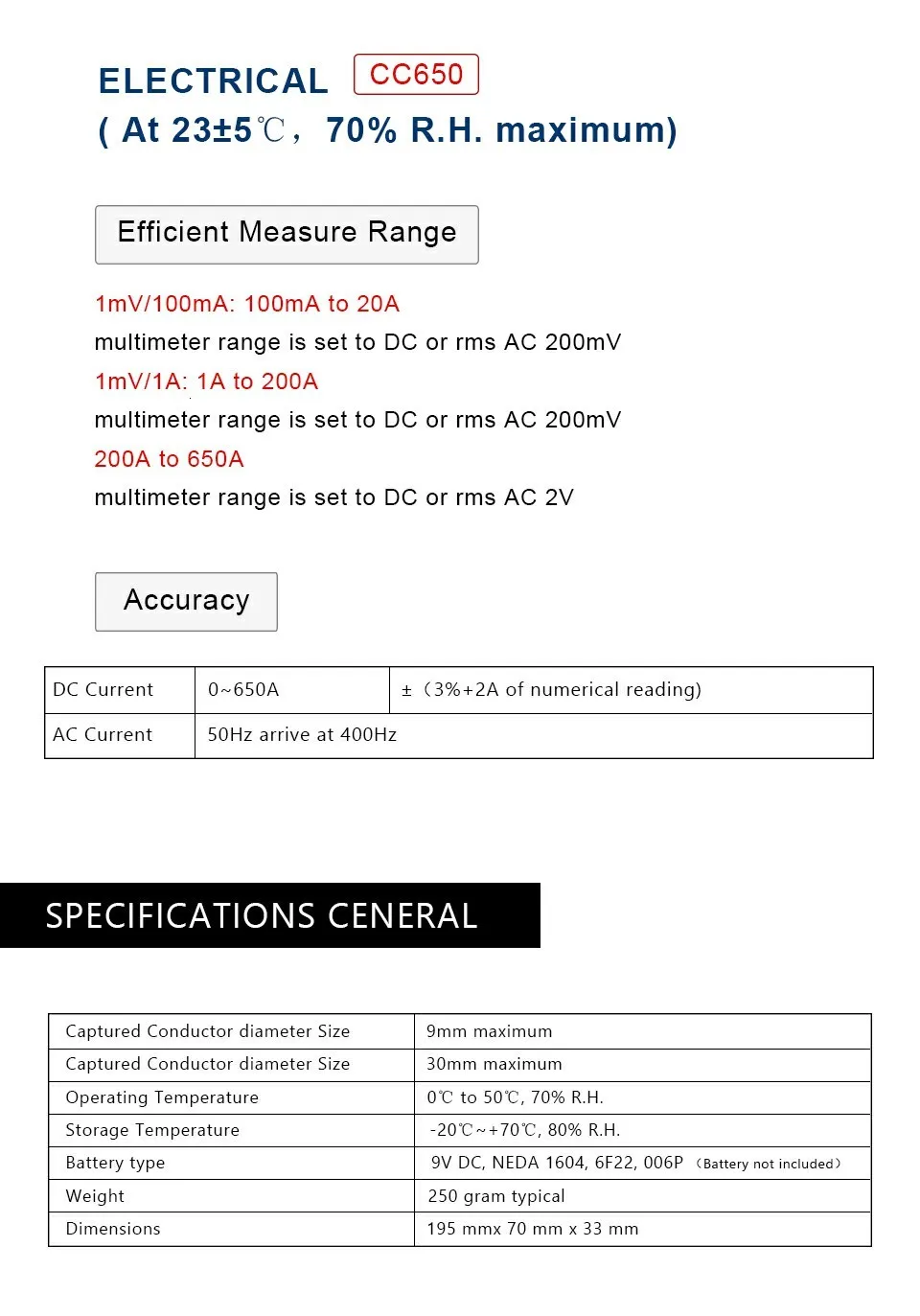

AC/DC токовый зажим CC-650

Зажим переменного/постоянного тока, полоса пропускания 400 Гц, 1МВ/10мА, 650а; Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны.

Особенности Диапазон частот переменного/постоянного тока: до 400 Гц Диапазон эффективного измерения: от 20 мА до 650а постоянного тока Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны. Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения. И если подключить к осциллографу с помощью разъема типа BNC, вы можете наблюдать текущие формы сигналов; Если подключить к мультиметру с помощью разъема типа banana, вы можете получить текущие данные.

Применение Измерение цепи питания и анализ неисправностей; Привод двигателя преобразователя частоты (или другой электроники) измерения; Электронное оборудование измерения мощности.
