Осциллограф Hantek с зажимом переменногопостоянного тока, диаметром 400 кГцГц, полосой пропускания 1mV10mA 65A650A с разъемом BNC

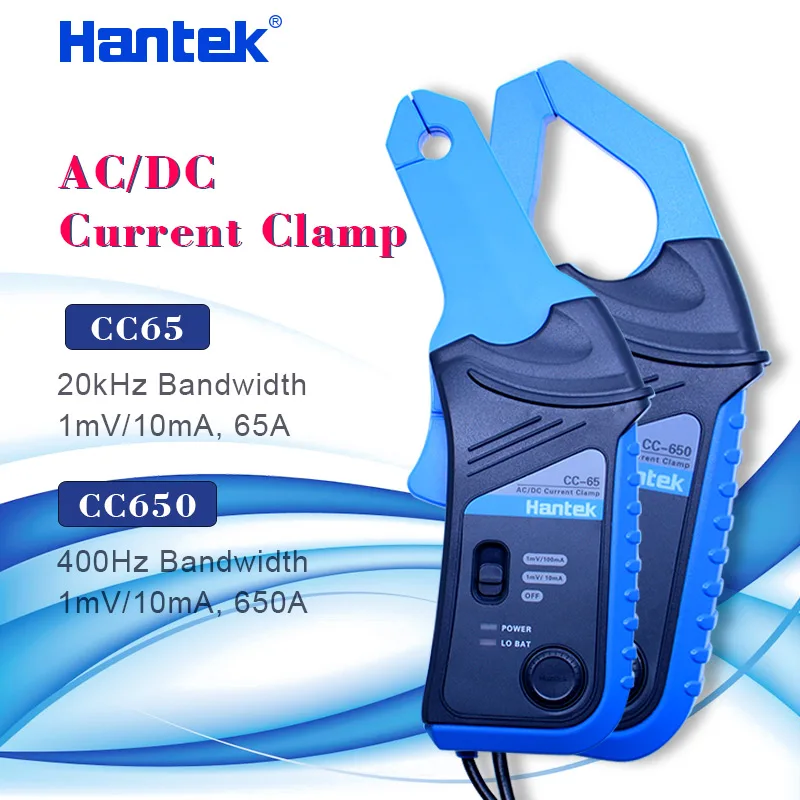

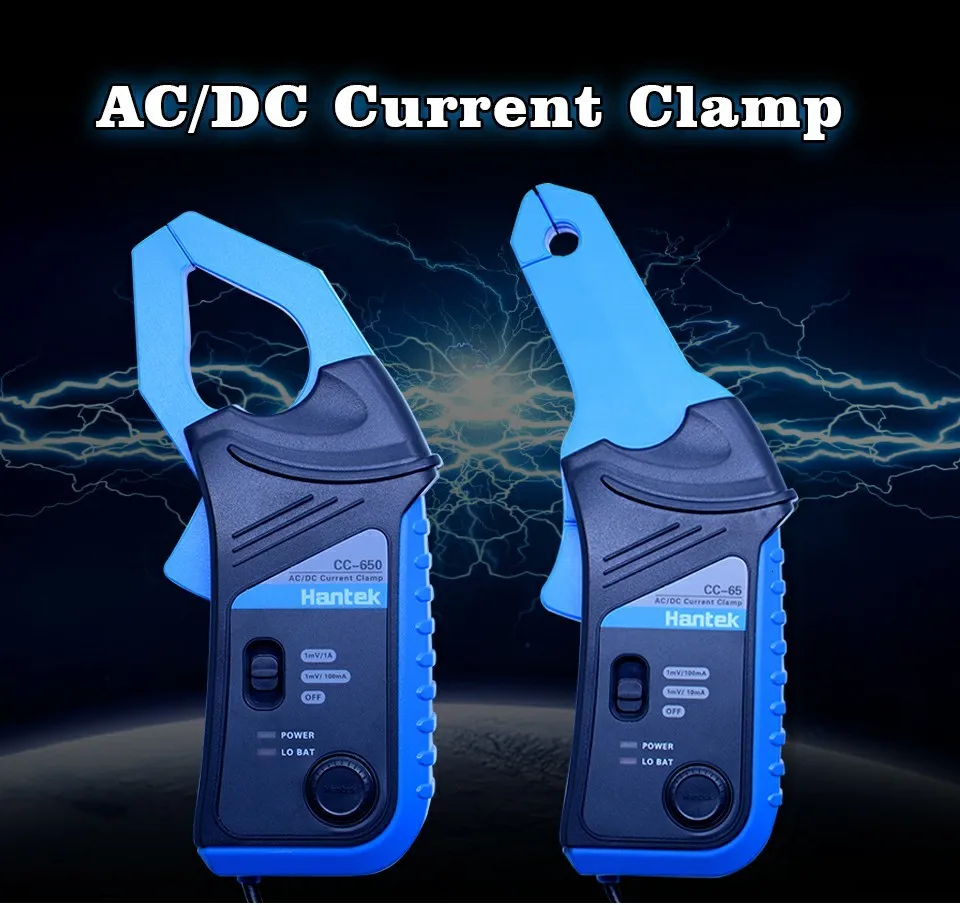

Hantek Осциллограф AC/DC токовый зажим зонд CC-65 CC-650 20 кГц/400 Гц полоса пропускания 1МВ/10мА 65А/650а с BNC вилкой

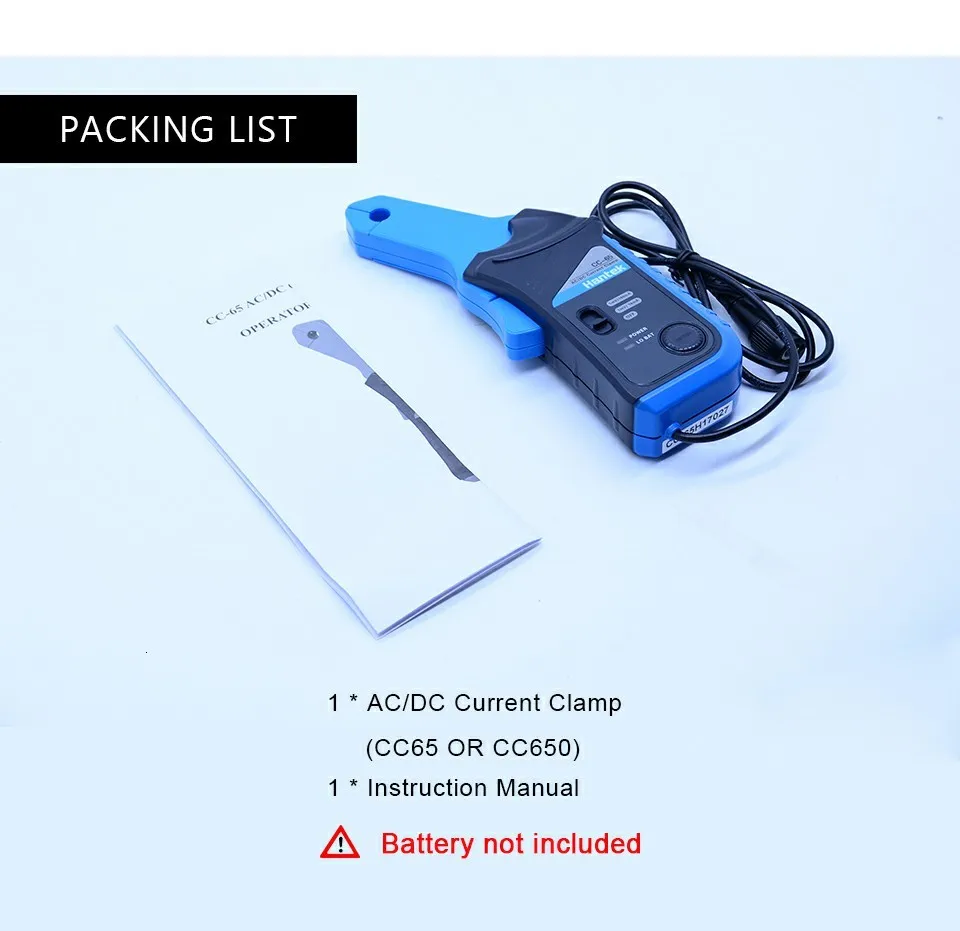

Обратите внимание: в комплект не входят Розничная коробка и аккумуляторы!

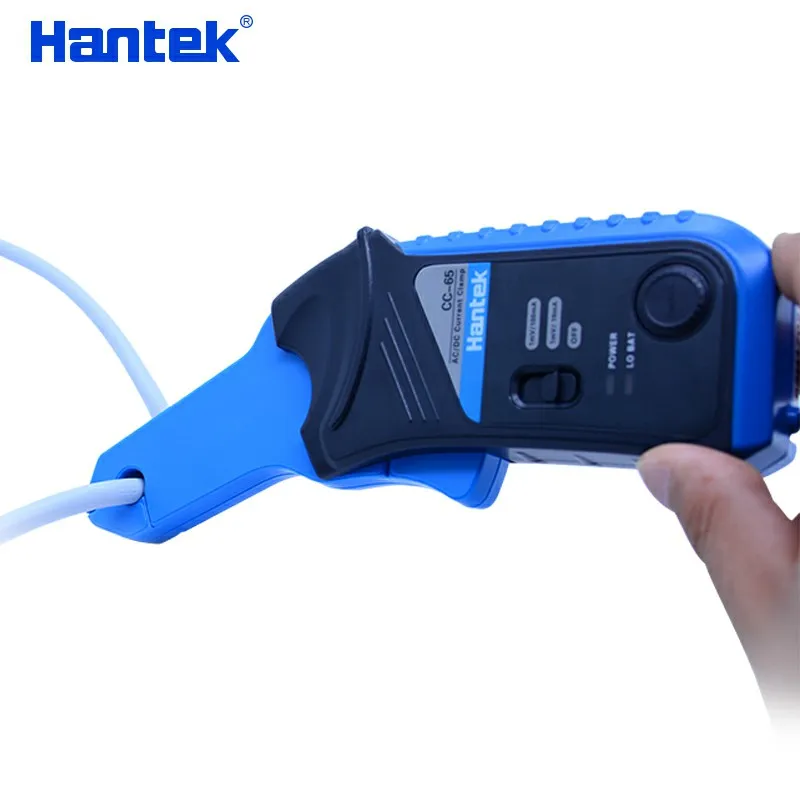

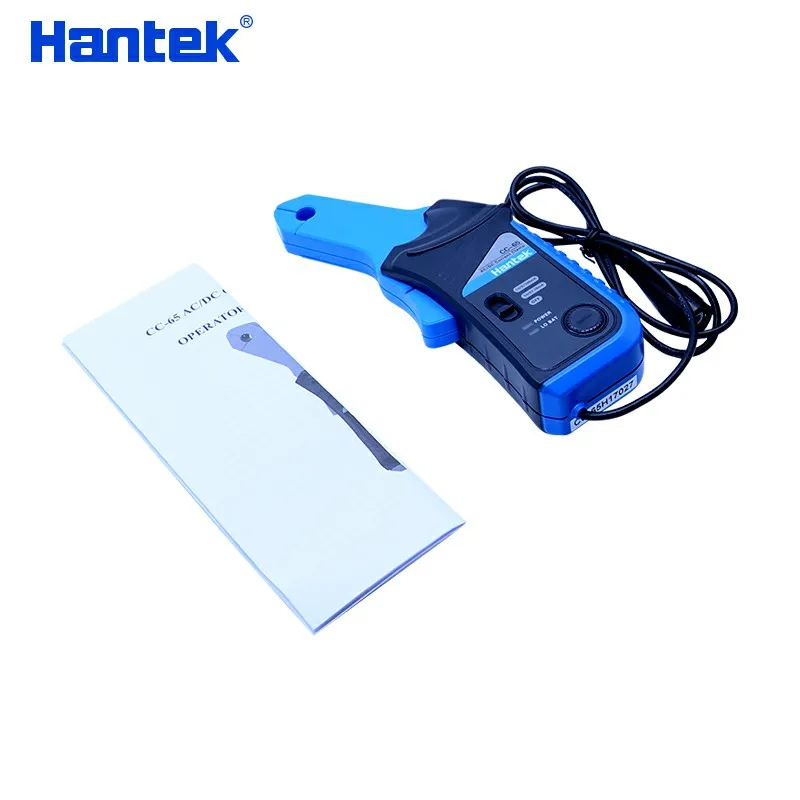

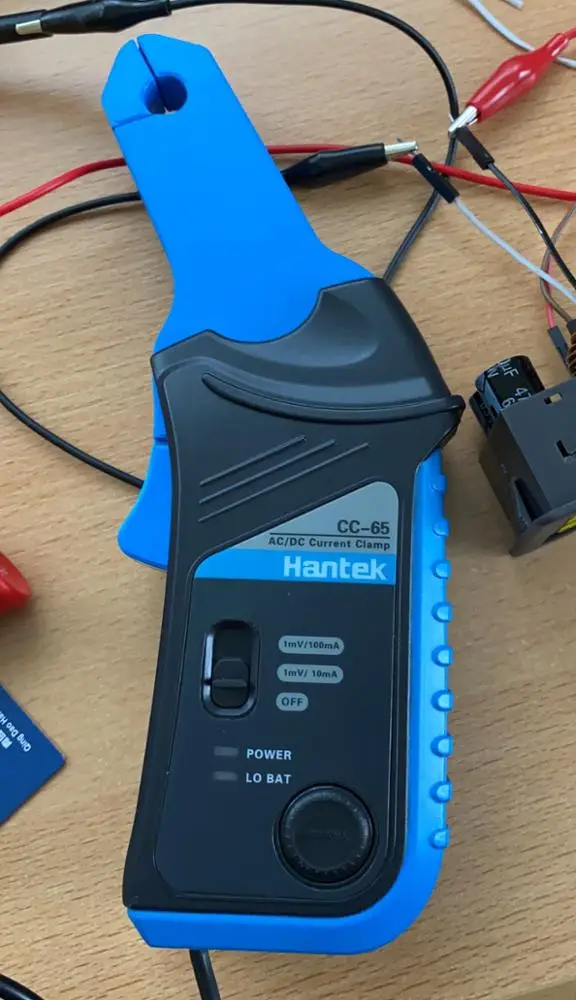

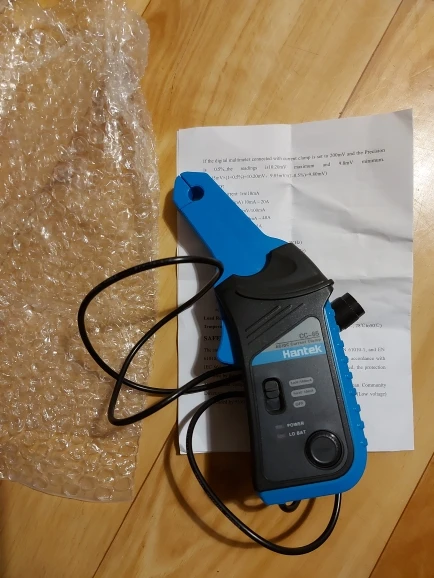

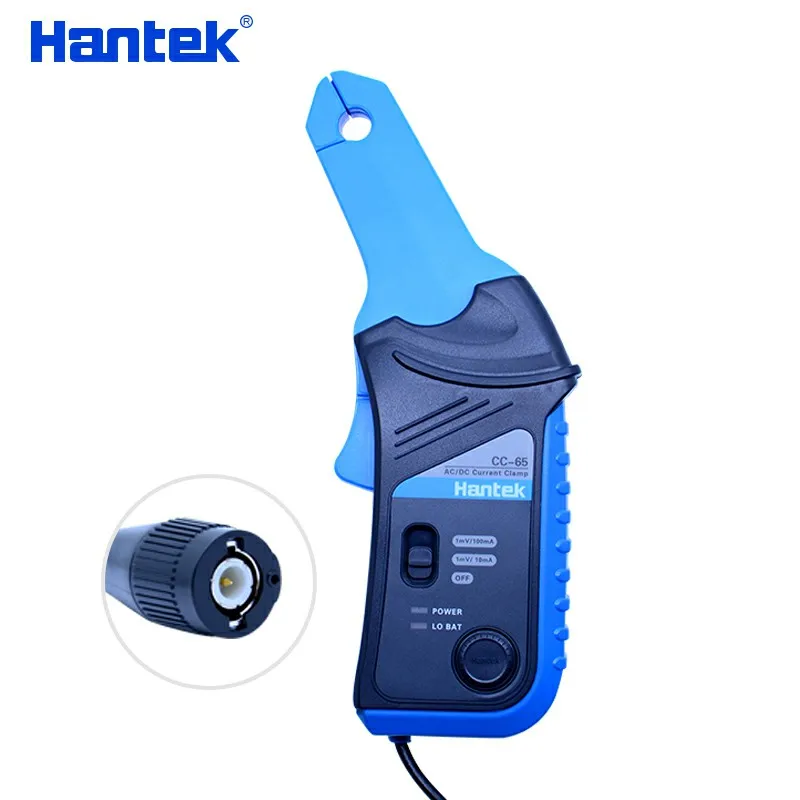

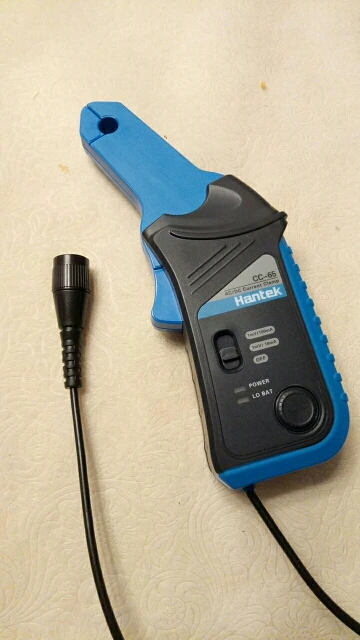

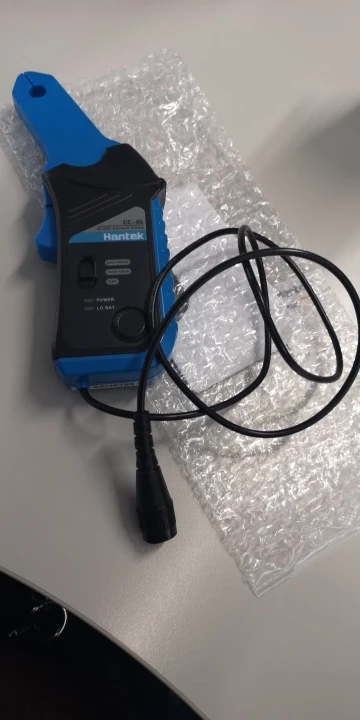

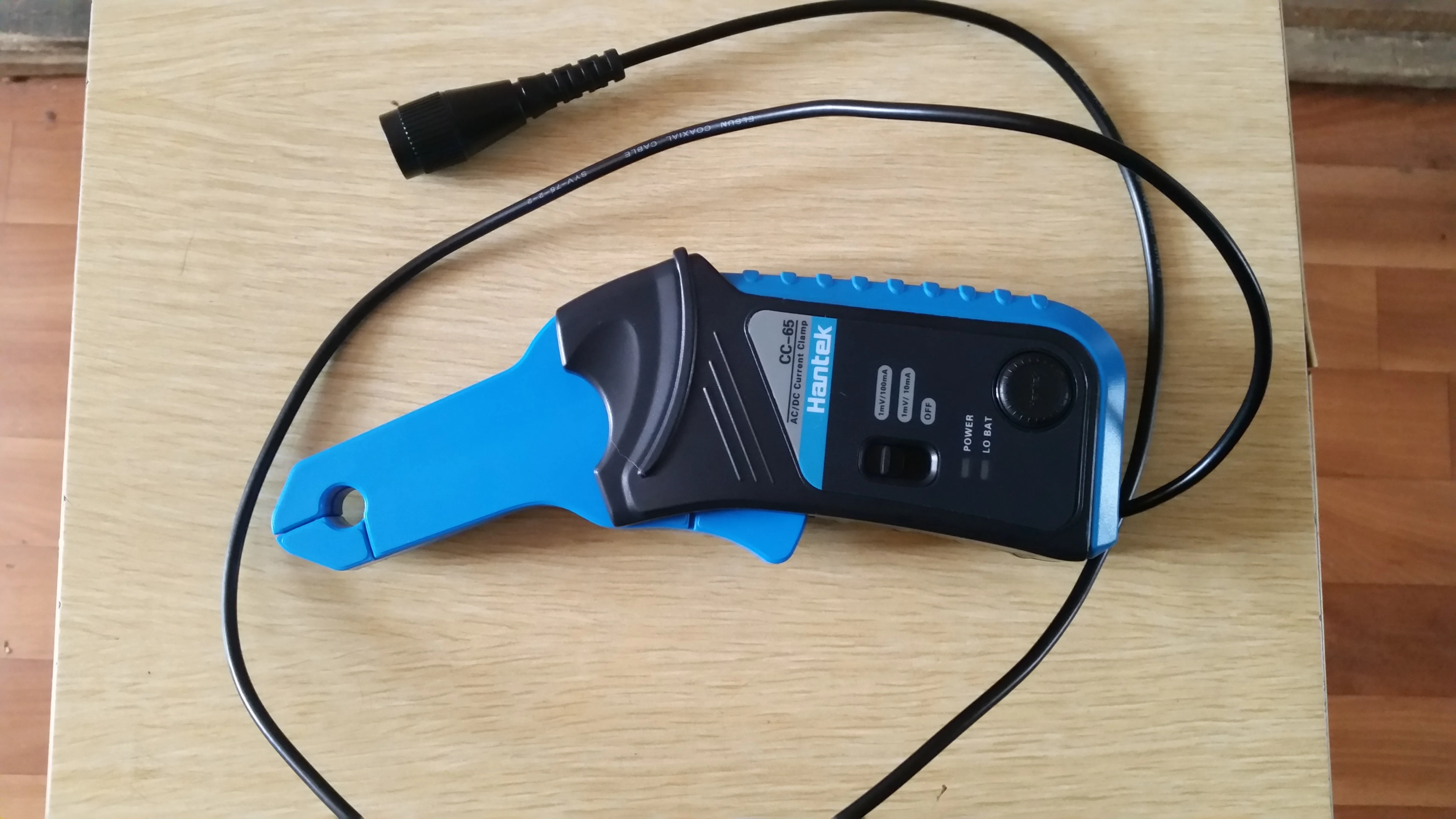

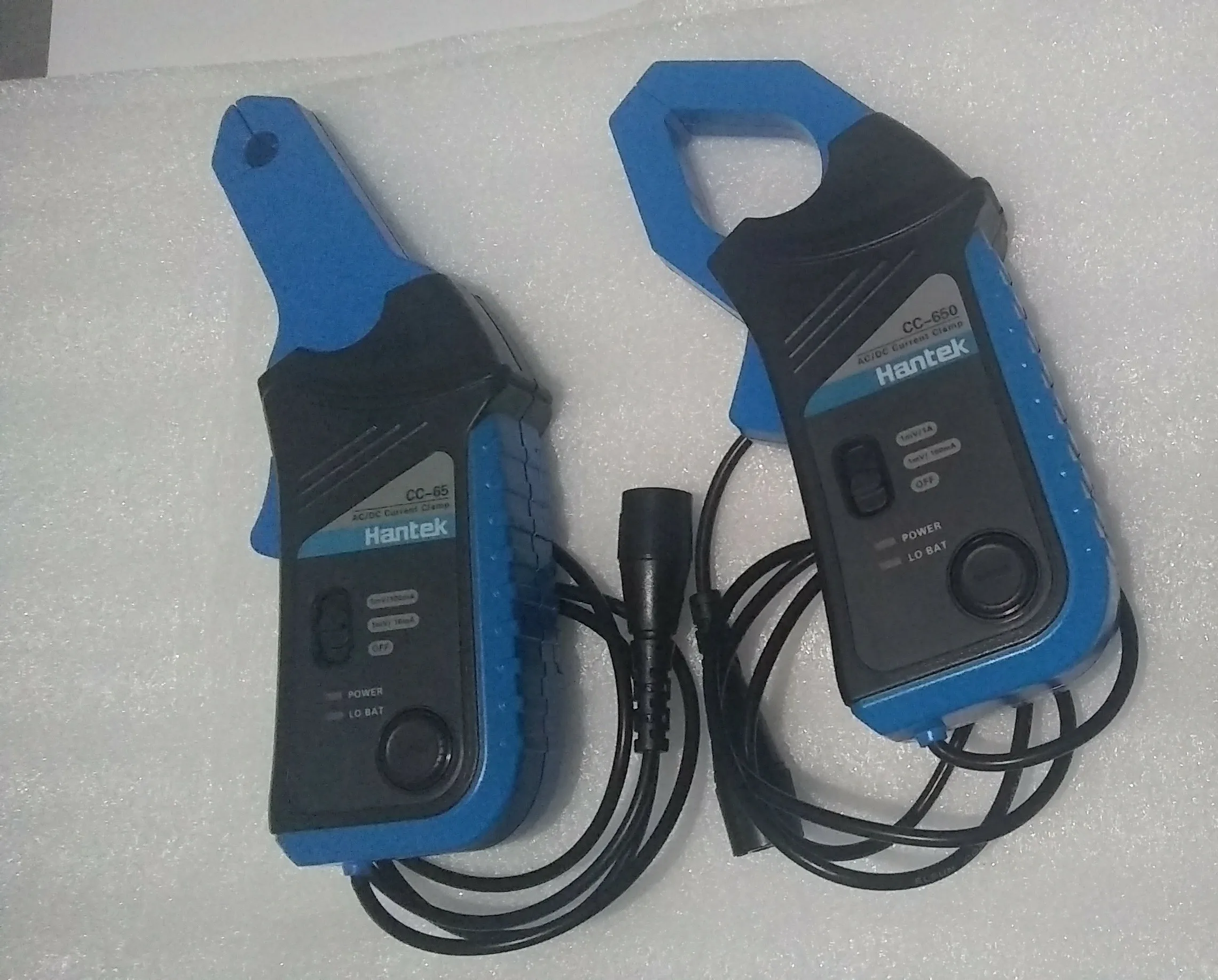

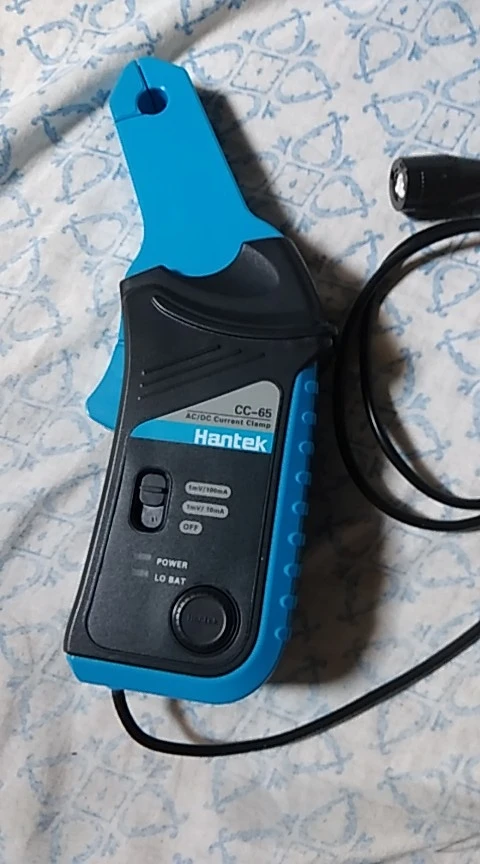

AC/DC токовый зажим CC-65

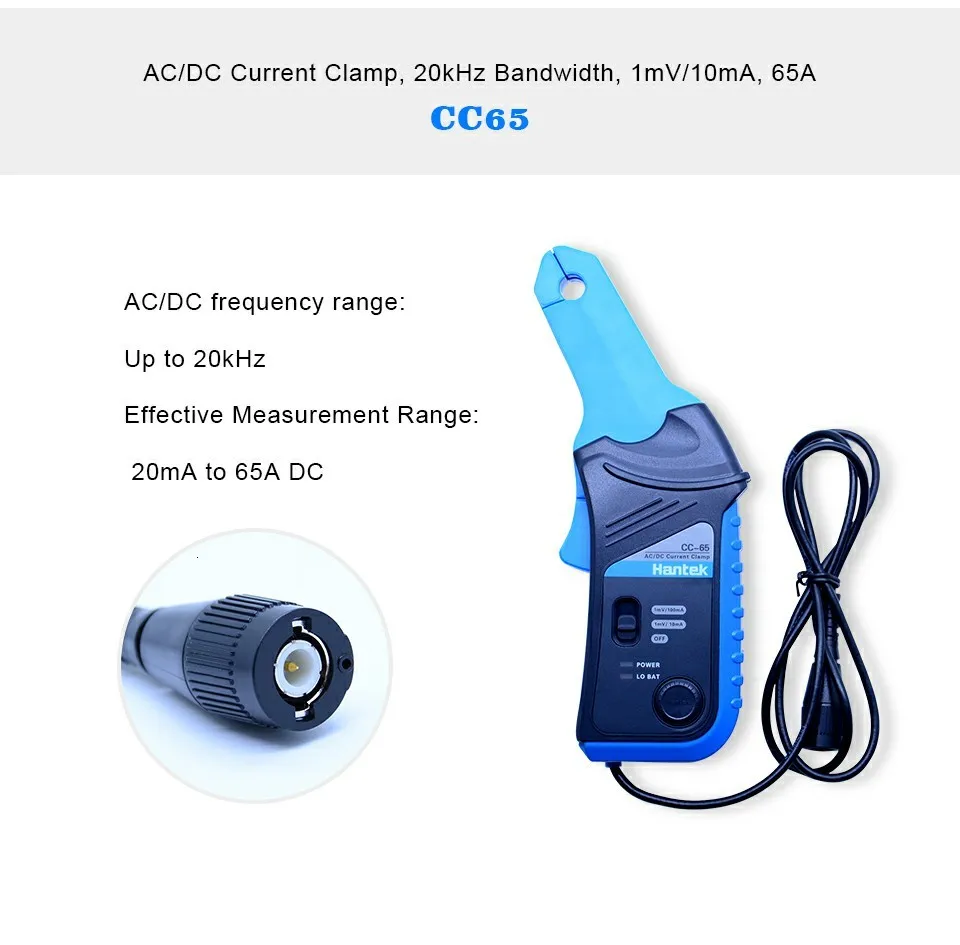

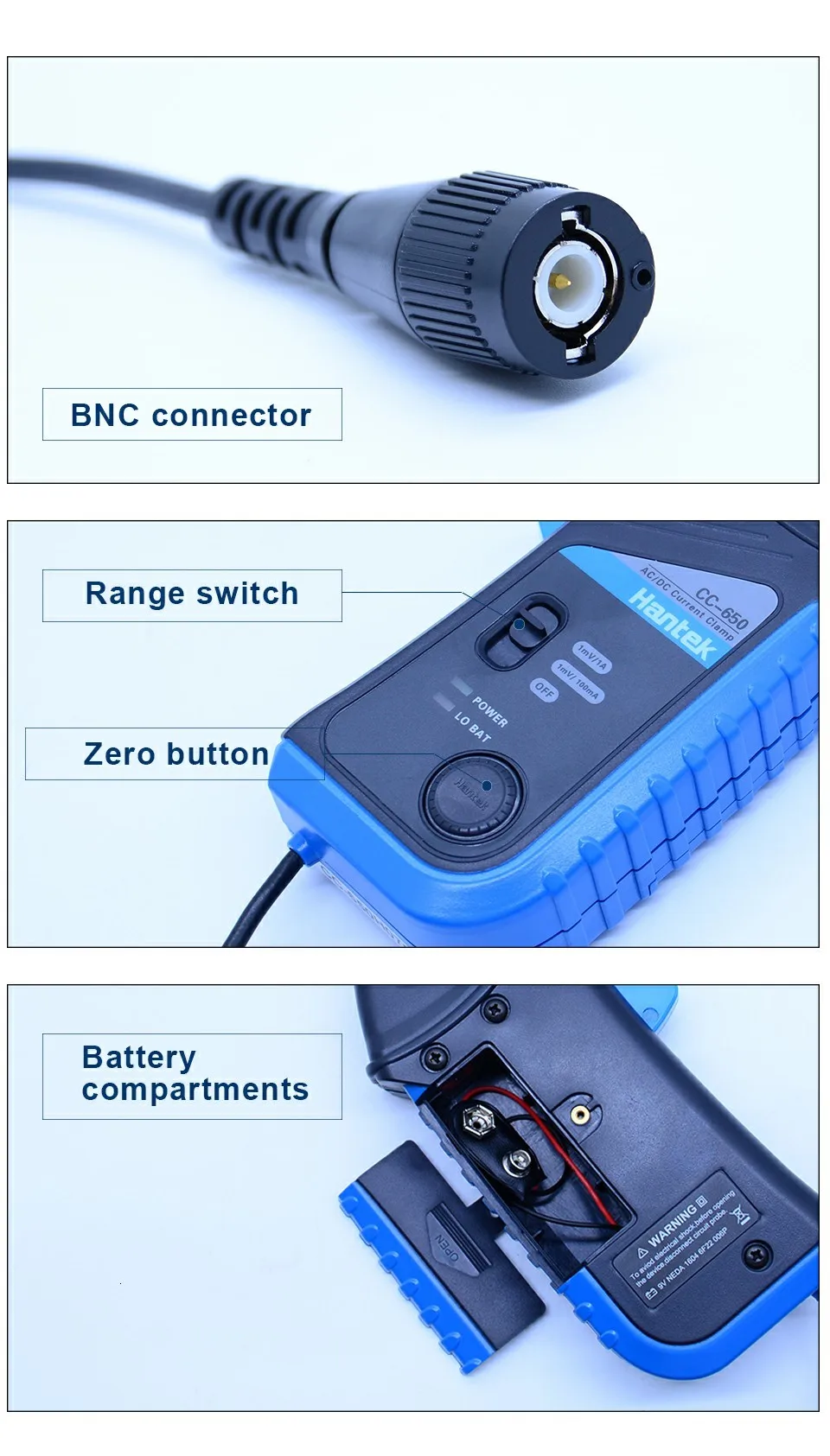

Зажим переменного/постоянного тока, полоса пропускания 20 кГц, 1МВ/10мА, 65а; Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны. Поставляется с кабелем катушки с прямой вилкой типа «банан» или BNC вилкой.

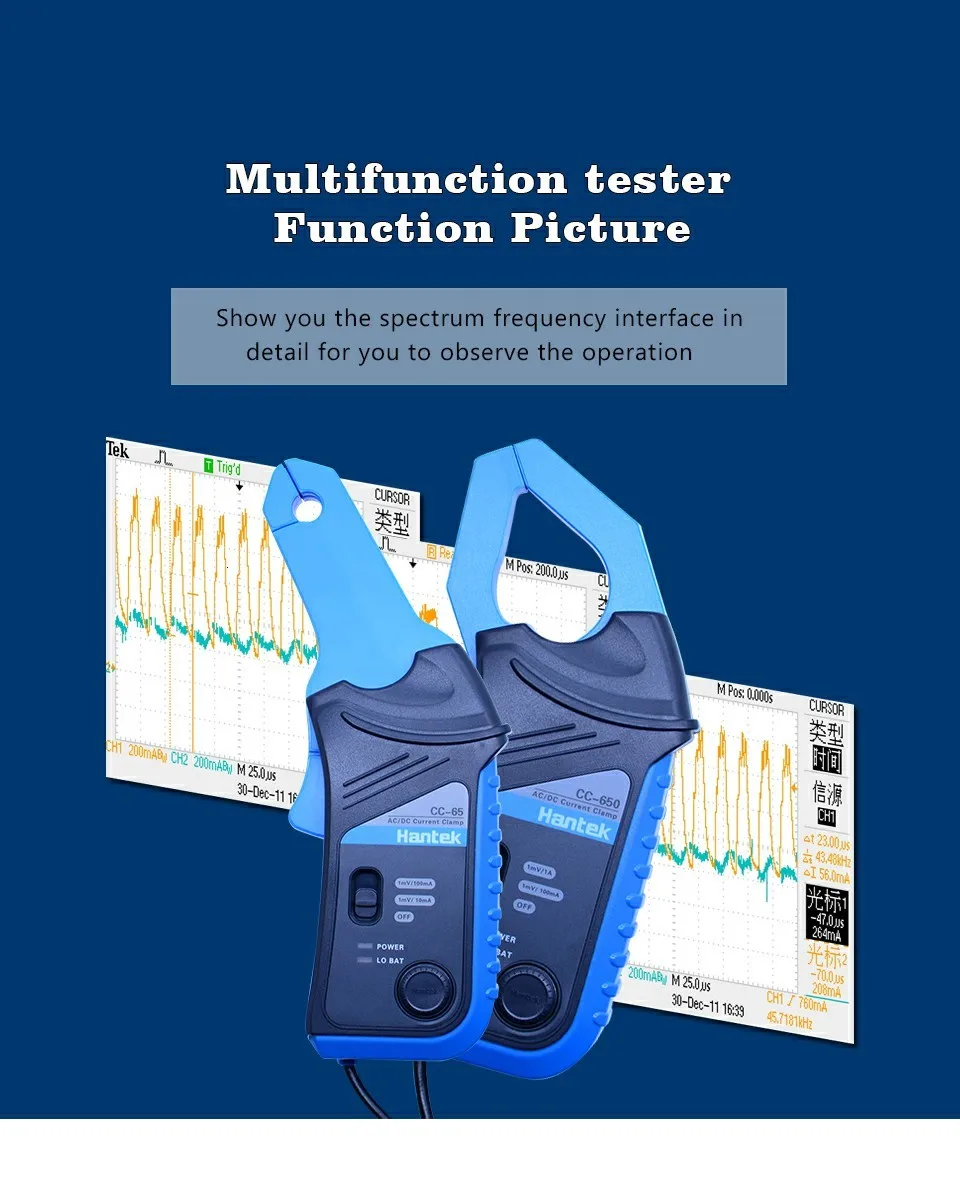

ОсобенностиДиапазон частот переменного/постоянного тока: до 20 кГцДиапазон эффективного измерения: от 20 мА до 65А постоянного токаЭто преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны.Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения. И если подключить к осциллографу с помощью разъема типа BNC, вы можете наблюдать текущие формы сигналов; Если подключить к мультиметру с помощью разъема типа banana, вы можете получить текущие данные.

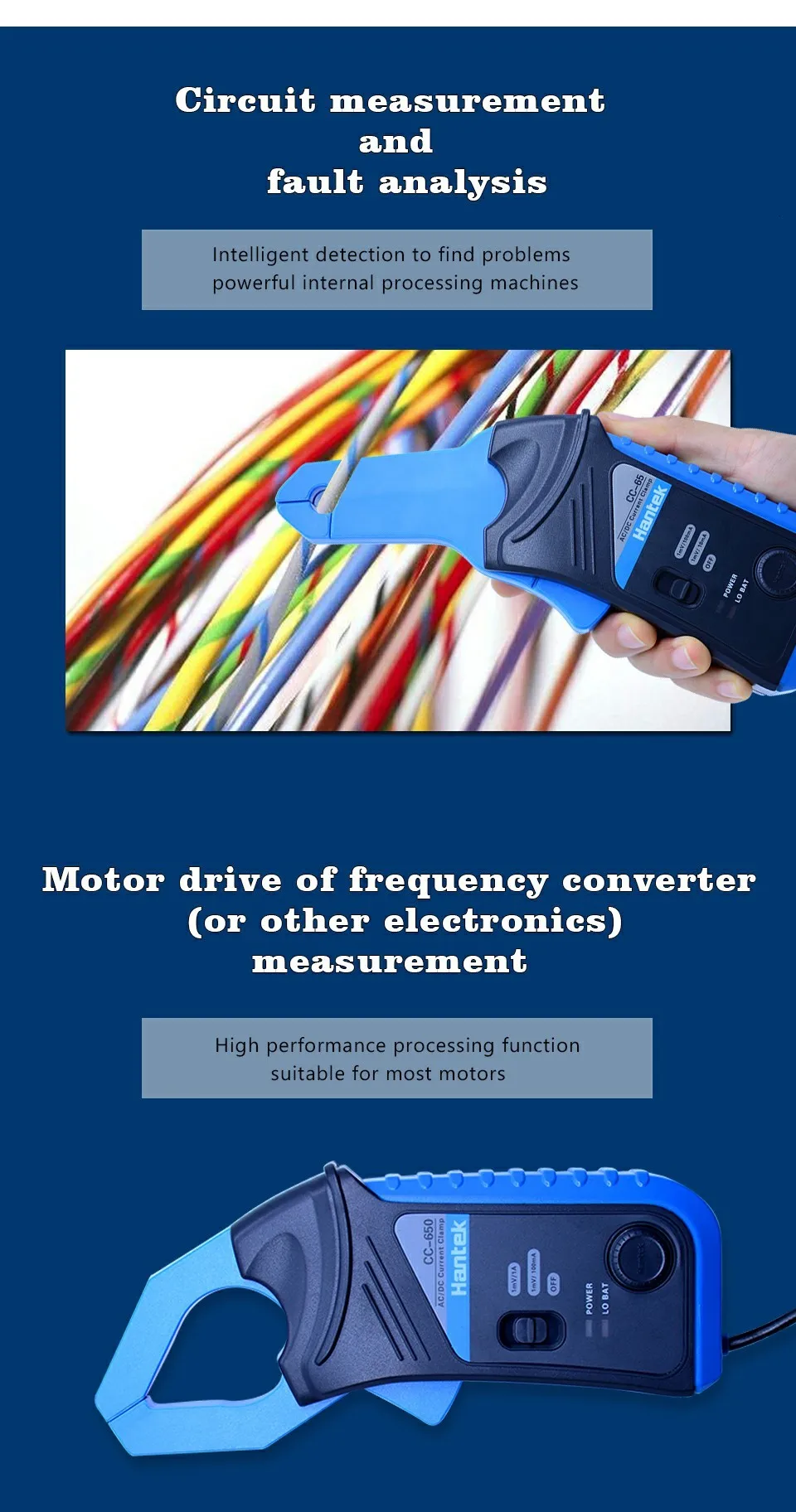

ПрименениеИзмерение цепи питания и анализ неисправностей;Привод двигателя преобразователя частоты (или другой электроники) измерения;Электронное оборудование измерения мощности.

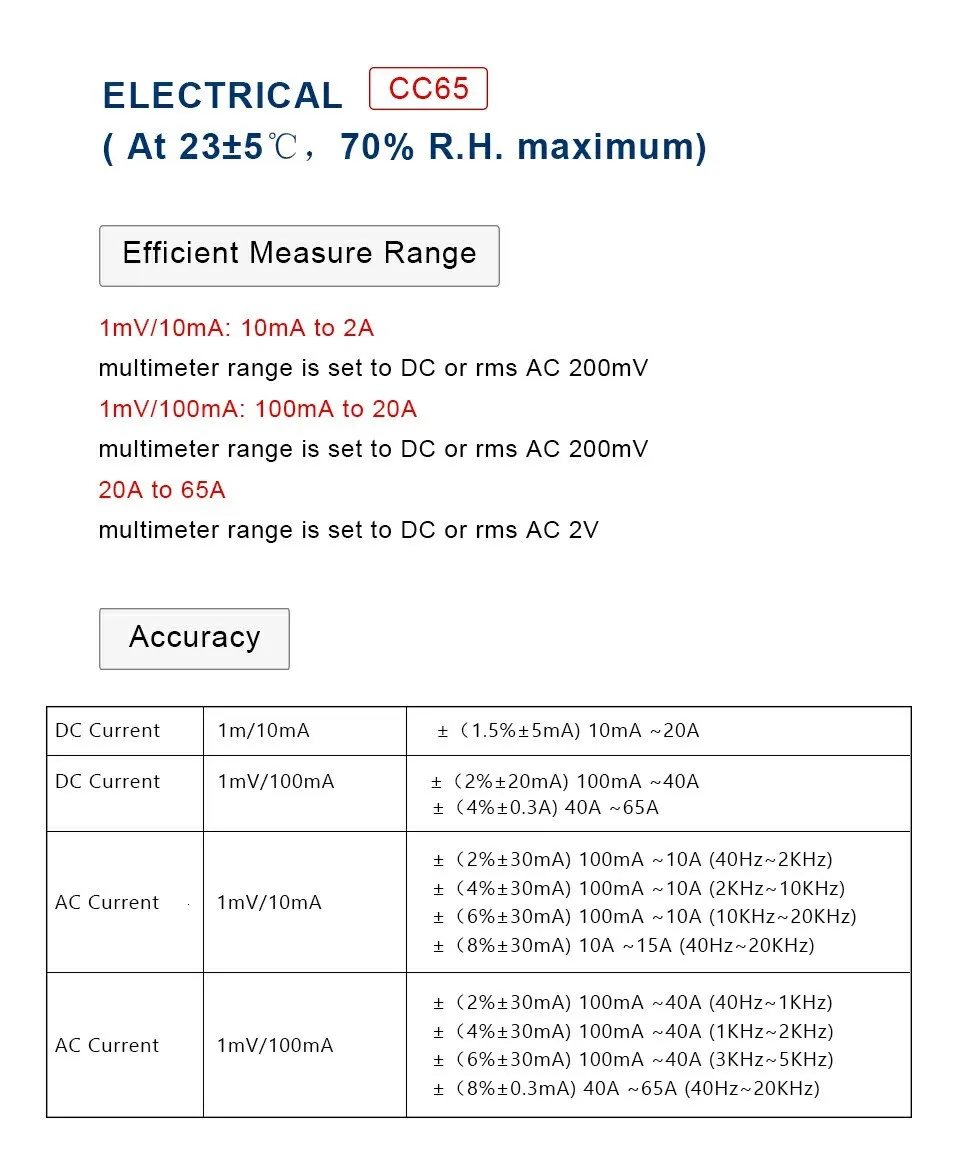

Параметры

DCARange

1МВ/10мА

±(1.5% ± 5ма) 10мА ~ 20А

1 мВ/100 мА

±(2% ± 20мА) 100мА ~ 40А;

±(4% ± 0.3A)40A ~ 65A

ACARange

1МВ/10мА

±(2% ± 30mA)100mA ~ 10A(40 Гц ~ 2 кГц);

±(4% ± 30мА) 100мА ~ 10А (2 кГц ~ 10 кГц);

±(6% ± 30mA)100mA ~ 10A(10 кГц ~ 20 кГц);

±(8% ± 30мА) 10A ~ 15A(40 Гц ~ 20 кГц)

1 мВ/100 мА

±(2% ± 30мА) 200мА ~ 40А (40 Гц ~ 1 кГц);

±(4% ± 30мА) 200мА ~ 40А (1 кГц ~ 2 кГц);

±(6% ± 30мА) 200мА ~ 40А (2 кГц ~ 5 кГц);

±(8% ± 0.3A)40A ~ 65A(40 Гц ~ 20 кГц)

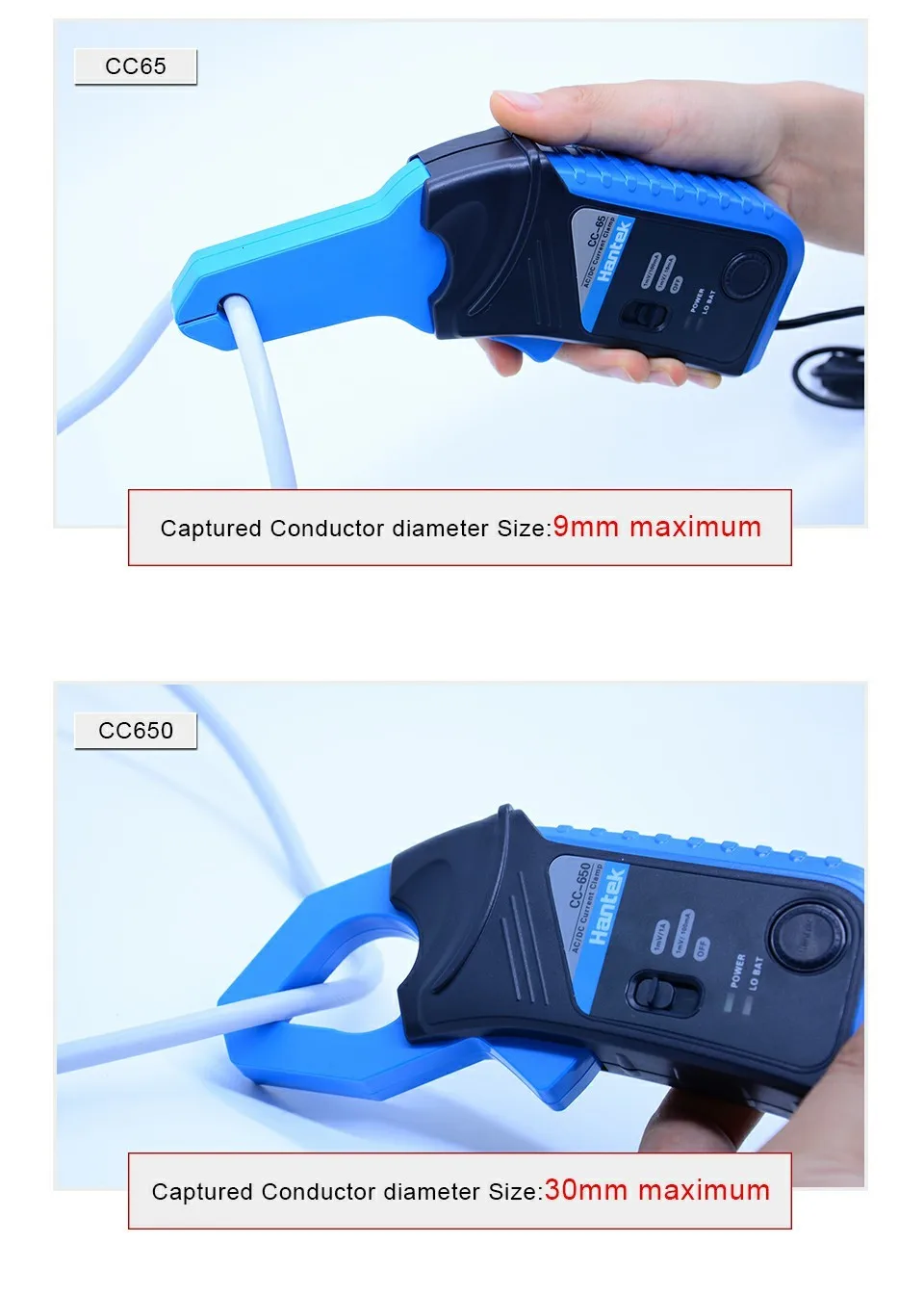

Размер трубы

9 мм максимум

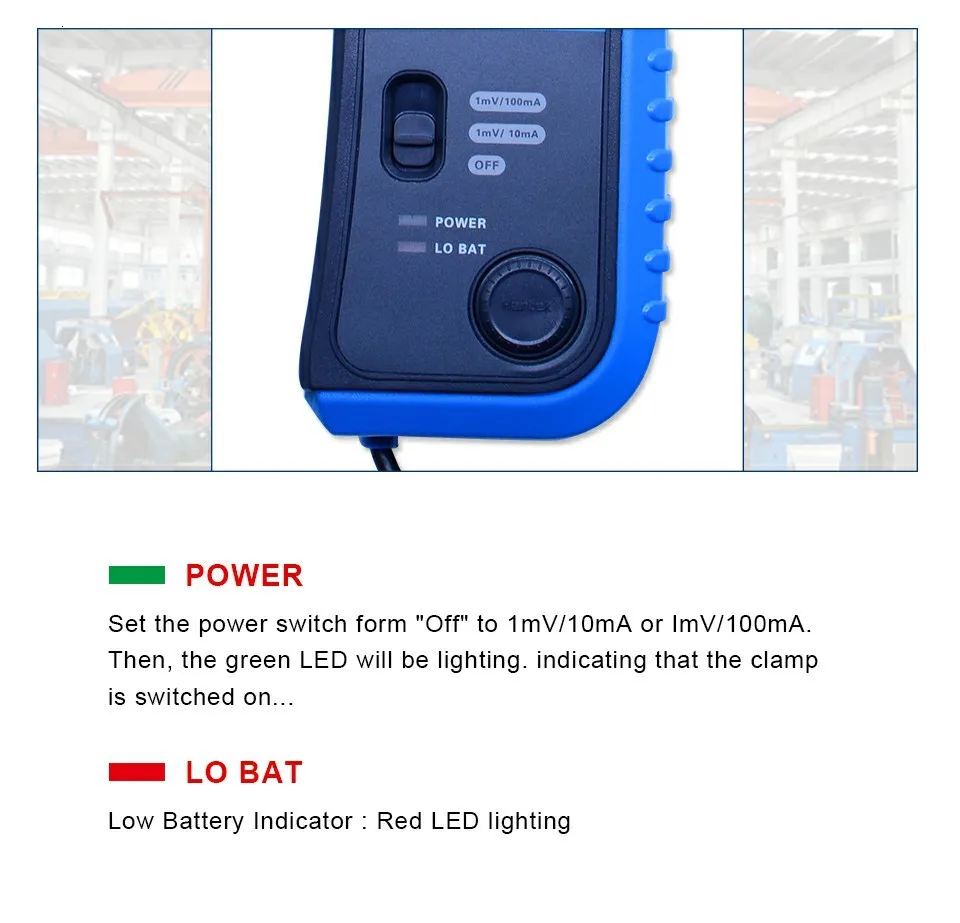

LowBatteryIndictor

Красный свет

Рабочая температура

0 ° до 50 ° 70% R.H.

StorageTemperature

От-20 ° до + 70 °,80% R.H.

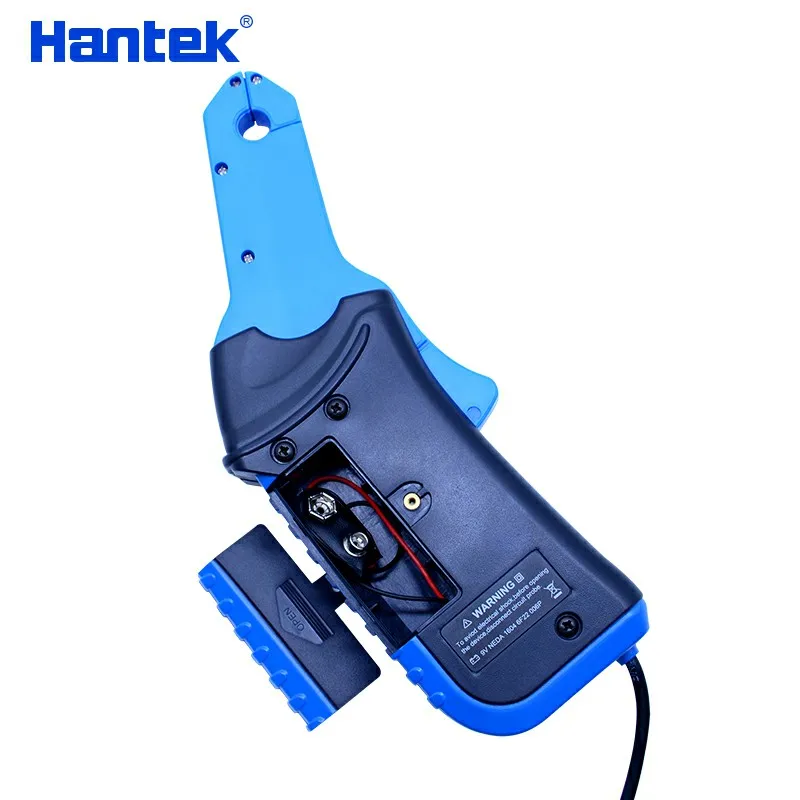

Батарея типа

9VDC,NEDA1604,6F22,0006P

Аккумулятор

100hourstypicalwithalkaline

Вес

250 gmtiline

Размеры

195 мм (H) x70мм (W) x33мм (D)

Выход

В1.

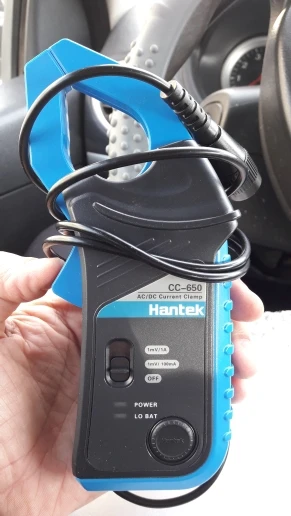

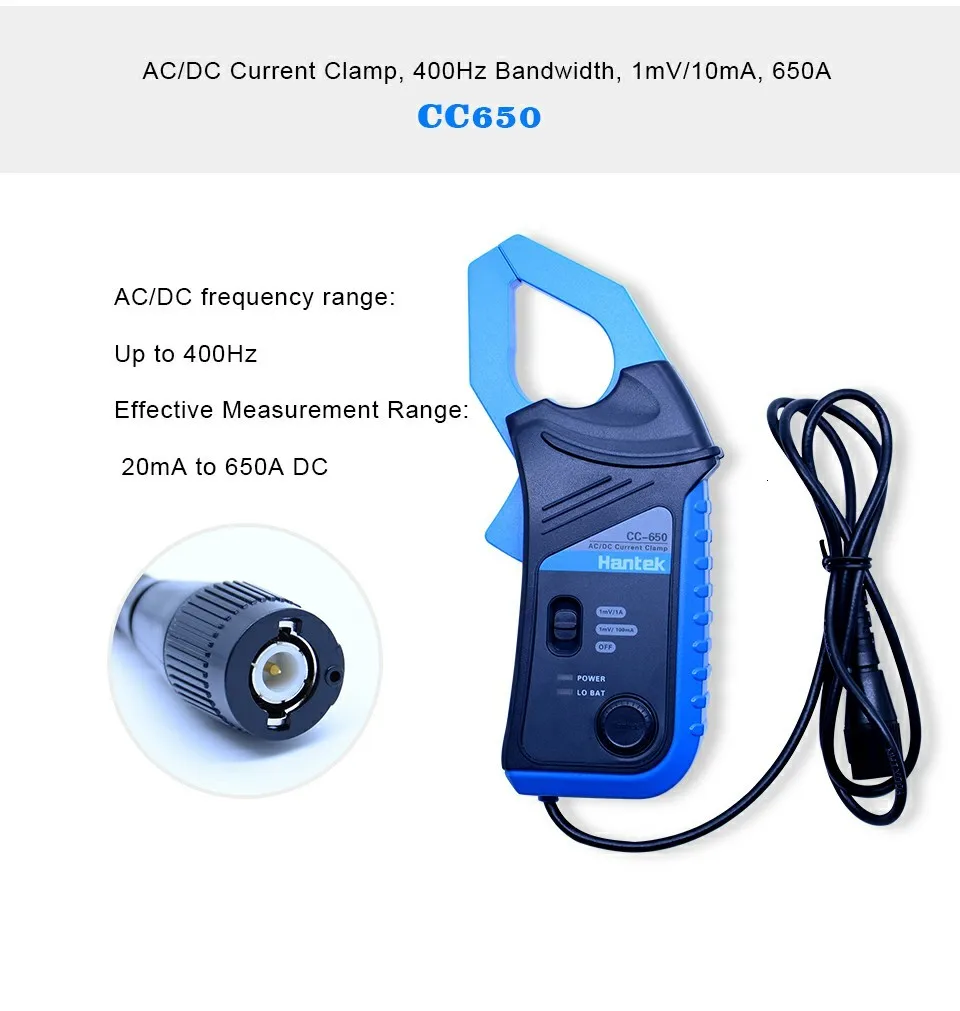

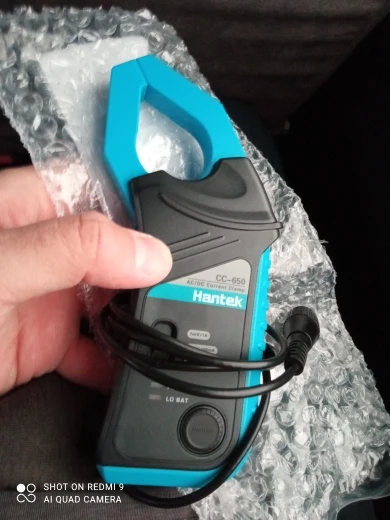

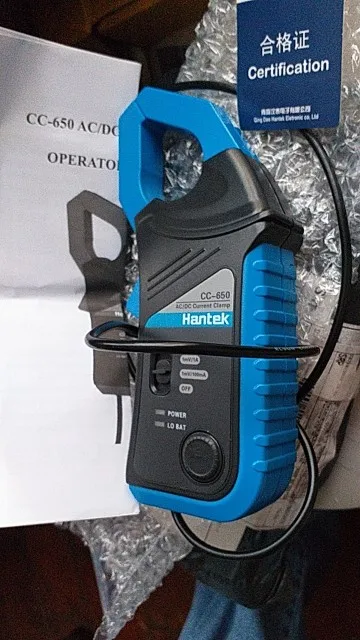

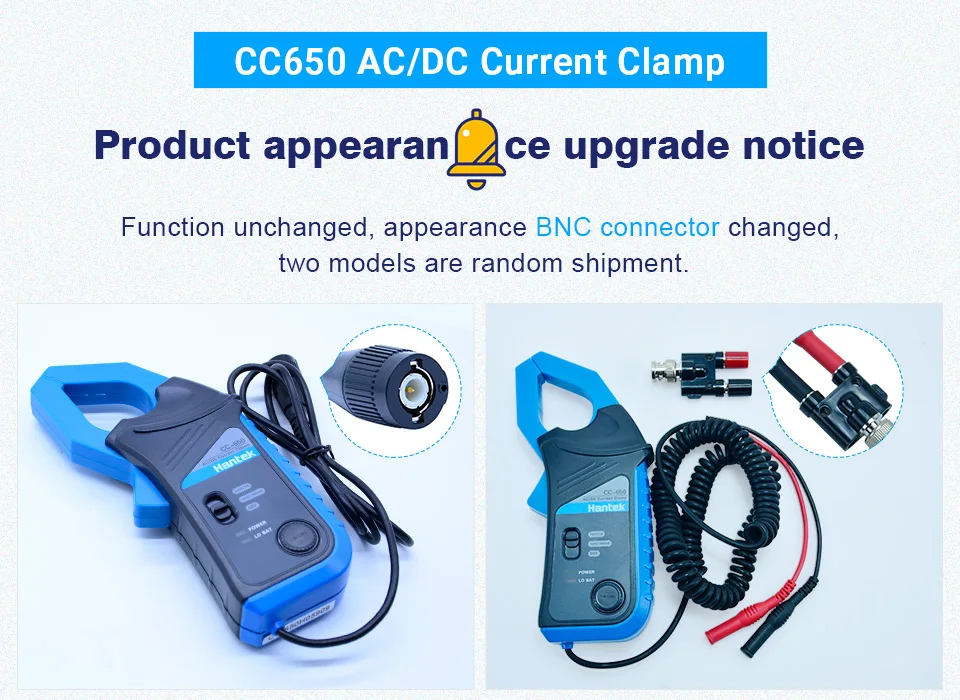

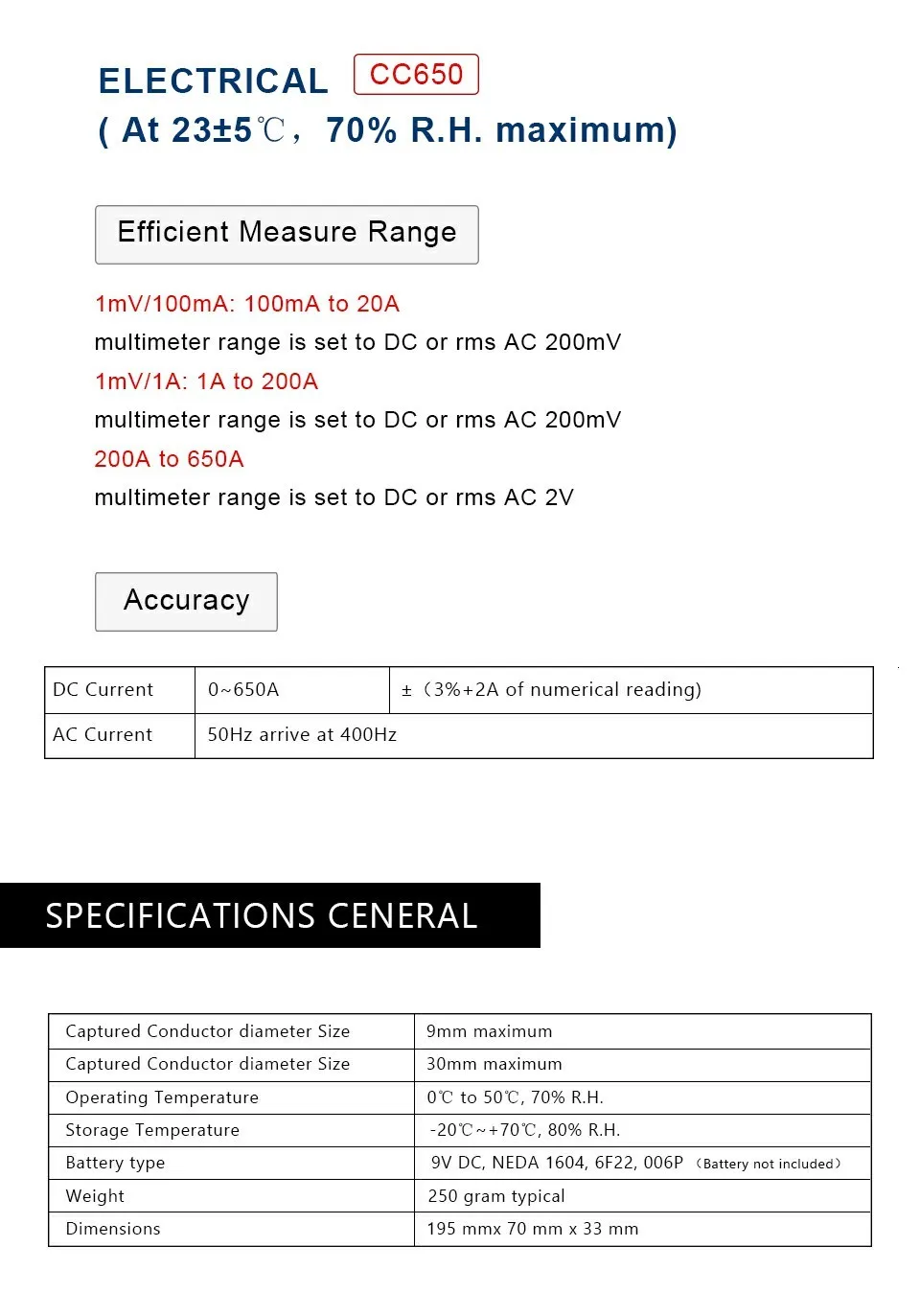

AC/DC токовый зажим CC-650

Зажим переменного/постоянного тока, полоса пропускания 400 Гц, 1МВ/10мА, 650а; Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны.

ОсобенностиДиапазон частот переменного/постоянного тока: до 400 ГцДиапазон эффективного измерения: от 20 мА до 650а постоянного токаЭто преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны.Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения. И если подключить к осциллографу с помощью разъема типа BNC, вы можете наблюдать текущие формы сигналов; Если подключить к мультиметру с помощью разъема типа banana, вы можете получить текущие данные.

ПрименениеИзмерение цепи питания и анализ неисправностей;Привод двигателя преобразователя частоты (или другой электроники) измерения;Электронное оборудование измерения мощности.
