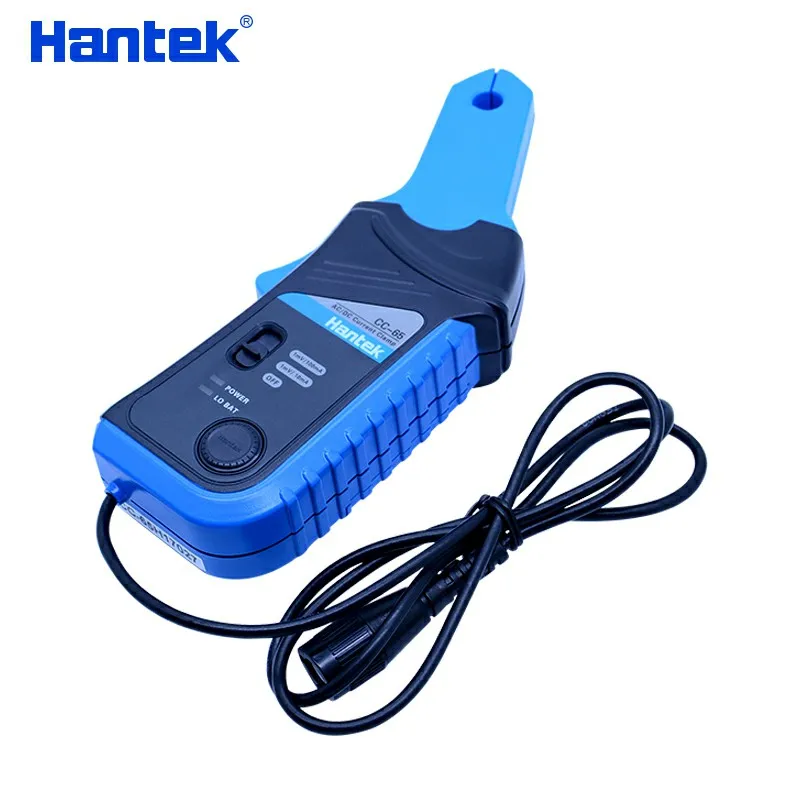

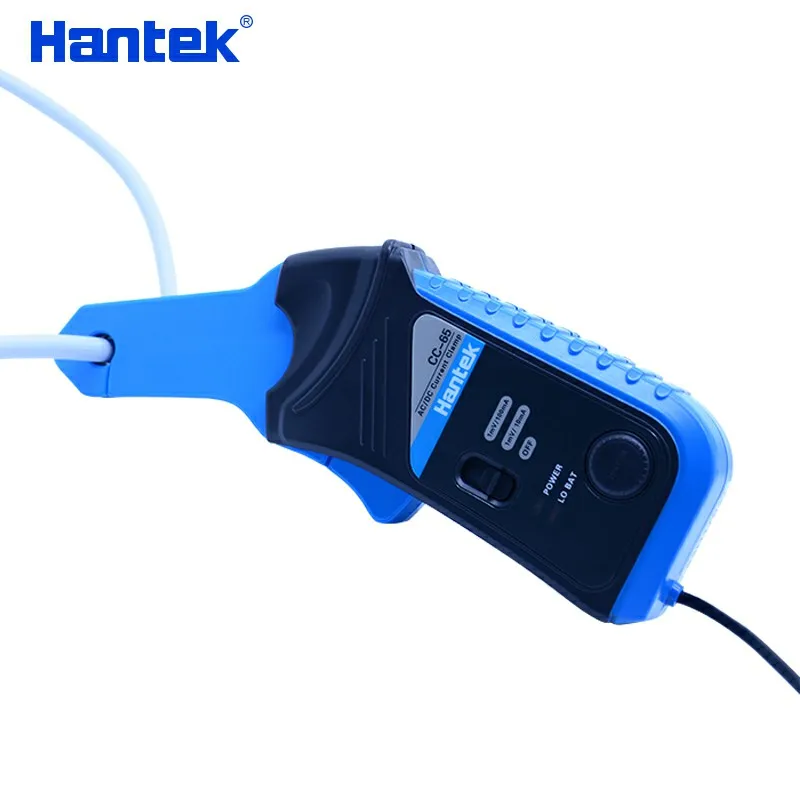

Токовые клещи Hantek, переменногопостоянного тока, датчик тока CC-65 с разъемом BNCBanana, полоса пропускания 20 кГц, 1 мВ10 мА, 20-65 А

Hantek AC/DC токовый зажим CC-65 Датчик тока с BNC/банановой вилкой 20 кГц пропускная способность 1МВ/10мА 20 мА ~ 65А

AC/DC токовый зажим CC-65

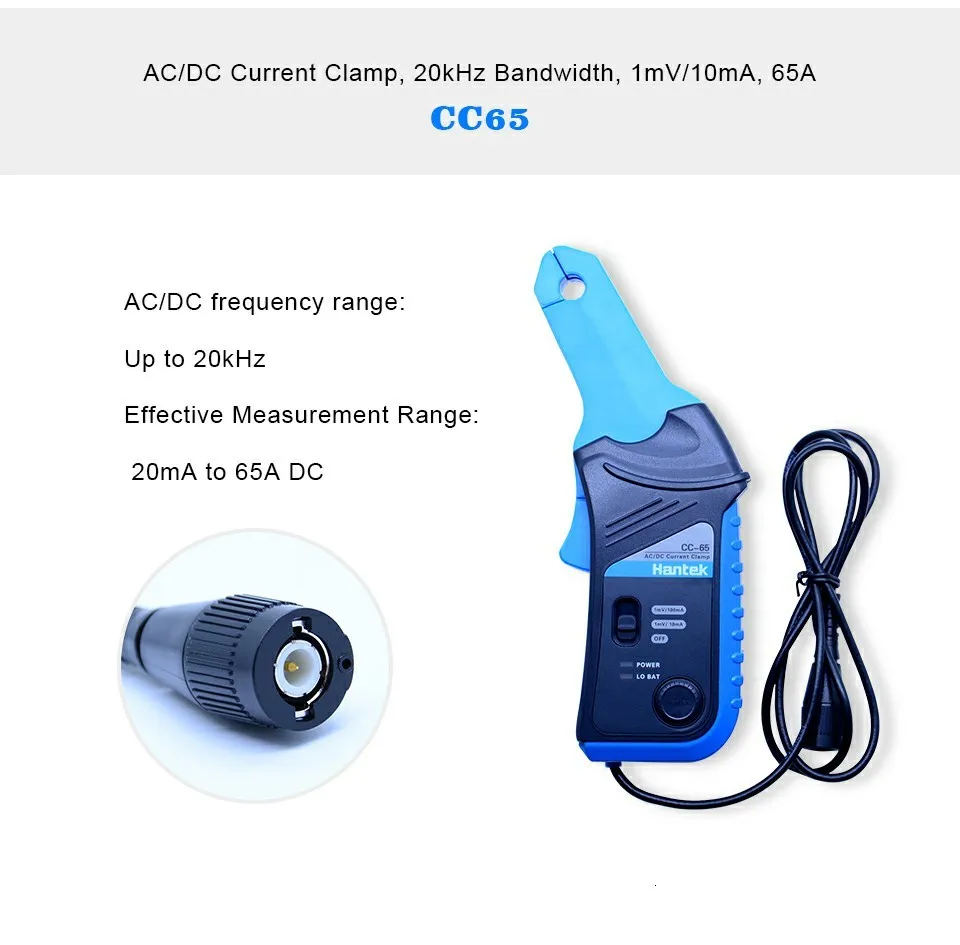

Зажим переменного/постоянного тока, полоса пропускания 20 кГц, 1МВ/10мА, 65а; Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны. Поставляется с кабелем катушки с прямой вилкой типа «банан» или BNC вилкой.

Зажим переменного/постоянного тока, полоса пропускания 20 кГц, 1МВ/10мА, 65а

ОсобенностиДиапазон частот переменного/постоянного тока: до 20 кГцДиапазон эффективного измерения: от 20 мА до 65А постоянного токаЭто преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны.Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения. И если подключить к осциллографу с помощью разъема типа BNC, вы можете наблюдать текущие формы сигналов; Если подключить к мультиметру с помощью разъема типа banana, вы можете получить текущие данные.

Применение

Измерение цепи питания и анализ неисправностей;Привод двигателя преобразователя частоты (или другой электроники) измерения;Электронное оборудование измерения мощности.

Параметры

DCA Диапазон

1 МВ /10 мА

±(1.5% ± 5 мА) 10 мА ~ 20А

1 мВ/100 мА

±(2% ± 20 мА) 100 мА ~ 40А;

±(4% ± 0.3A) 40А ~ 65A

ACA Диапазон

1МВ/10мА

±(2% ± 30мА) 100 мА ~ 10A (40 Гц ~ 2 кГц);

±(4% ± 30мА) 100 мА ~ 10A (2 кГц ~ 10 кГц);

±(6% ± 30мА) 100 мА ~ 10A (10 кГц ~ 20 кГц);

±(8% ± 30мА) 10A ~ 15а (40 Гц ~ 20 кГц)

1 мВ/100 мА

±(2% ± 30мА) 200 мА ~ 40А (40 Гц ~ 1 кГц);

±(4% ± 30мА) 200 мА ~ 40А (1 кГц ~ 2 кГц);

±(6% ± 30мА) 200 мА ~ 40А (2 кГц ~ 5 кГц);

±(8% ± 0.3A) 40А ~ 65A (40 Гц ~ 20 кГц)

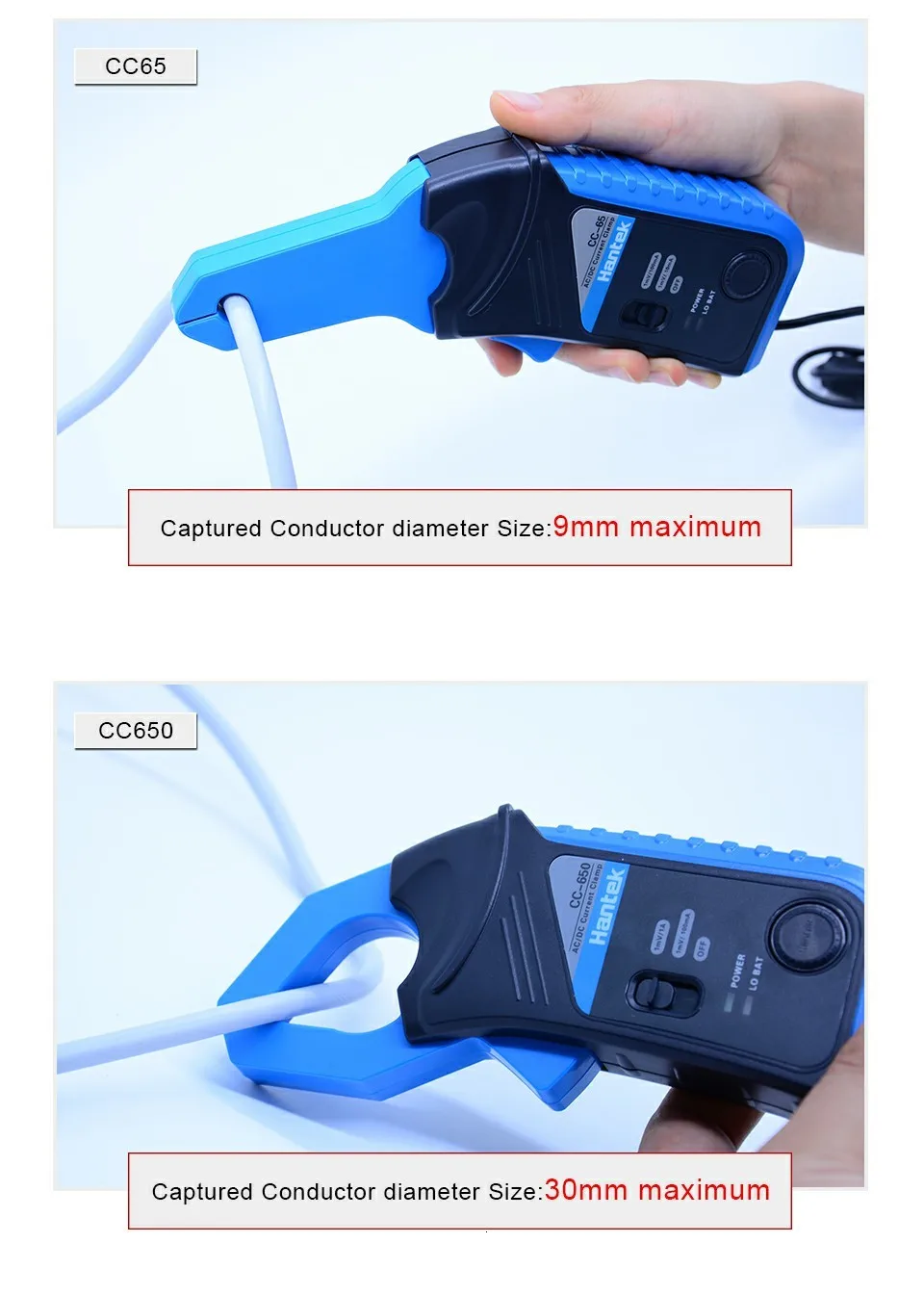

Захватили Проводник Размеры

9 мм Максимум

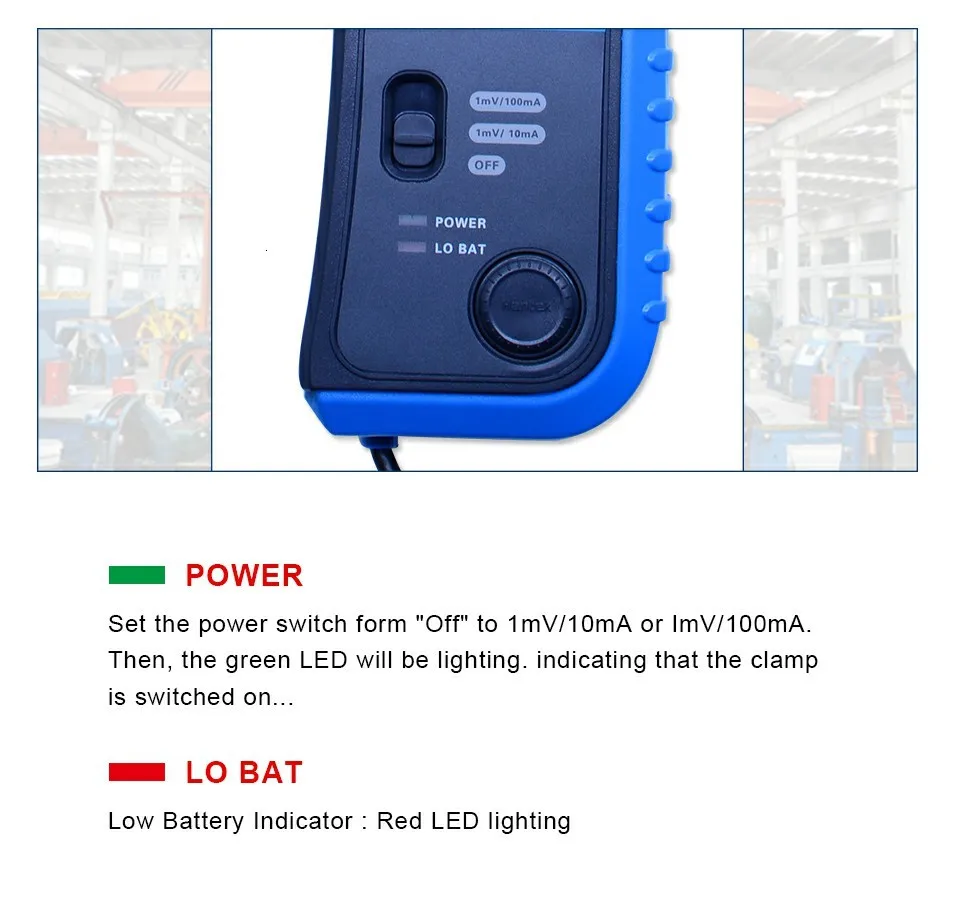

Низкий Батарея Индикатор

Красный Светодиодный Освещение

Операционная система Температура

0От ° до 50 ° 70% R.H.

Хранение Температура

-20От ° до + 70 °, 80% R.H.

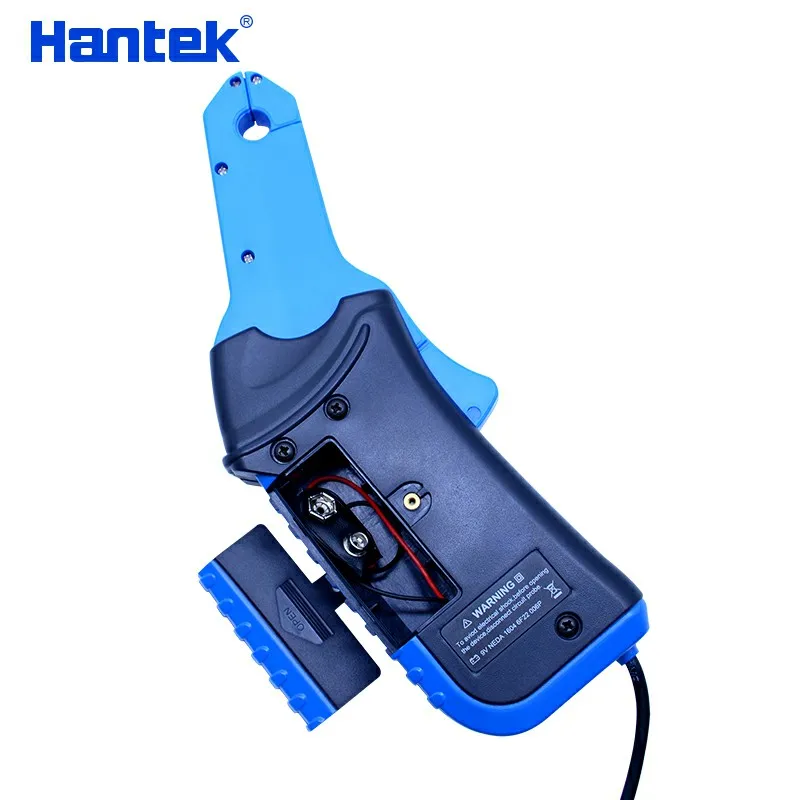

Батарея Тип

9 в Постоянный ток, NEDA 1604, 6F22,0006P

Батарея Жизнь

100 Часов Типичный С Щелочные

Вес

250 Gm Типичный

Размеры

195 мм (H) X 70 мм (Ш) X 33 мм (D)

Выход

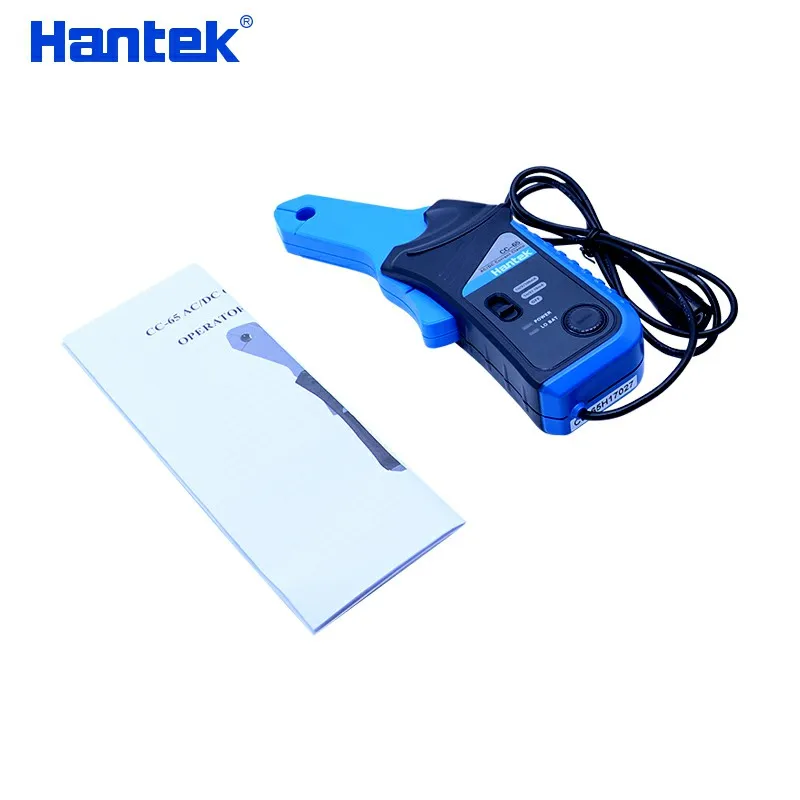

Поставляется С Катушка Кабель С Прямой Банан Штепсельная Вилка Или BNC Штепсельная вилка.

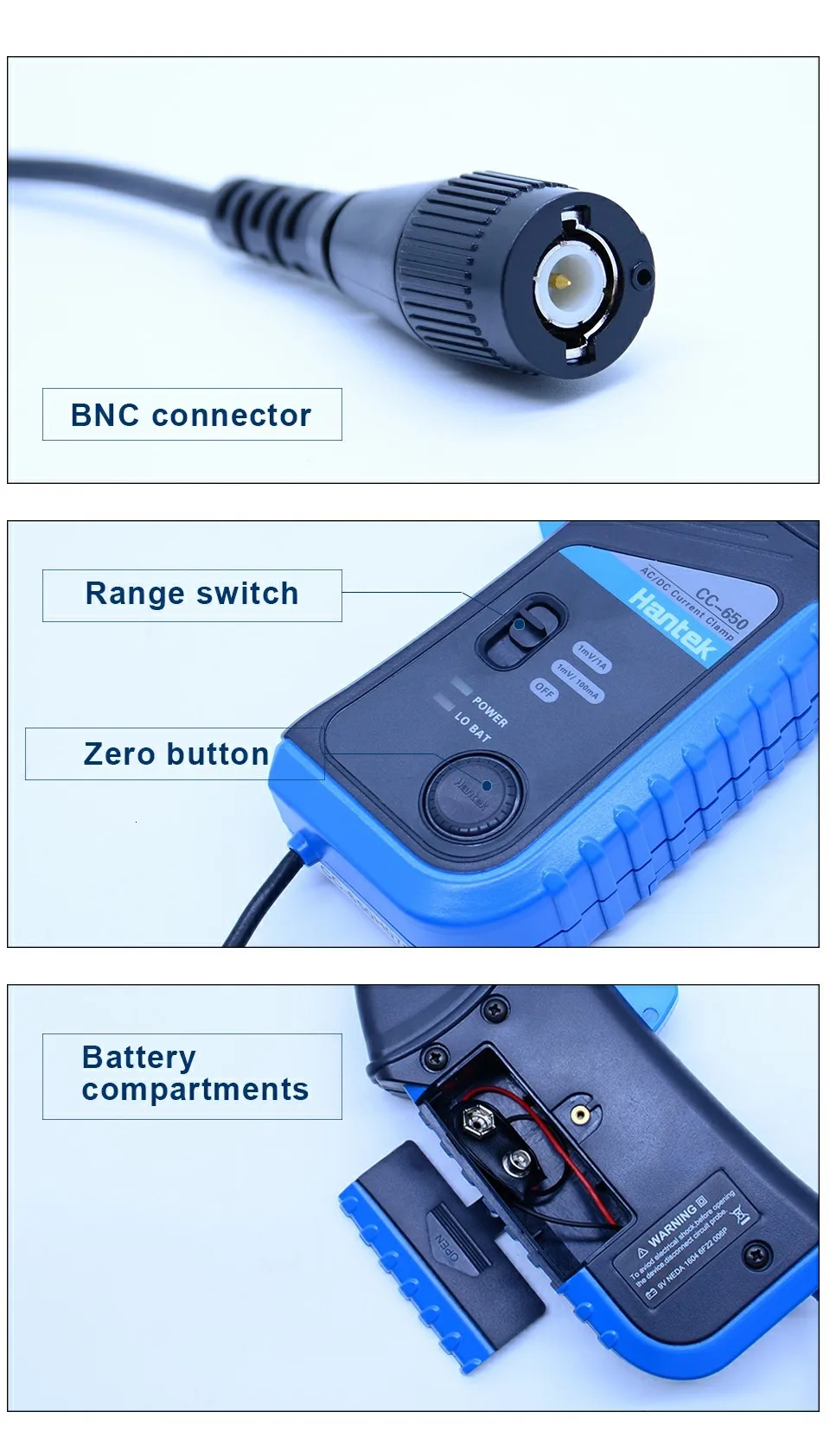

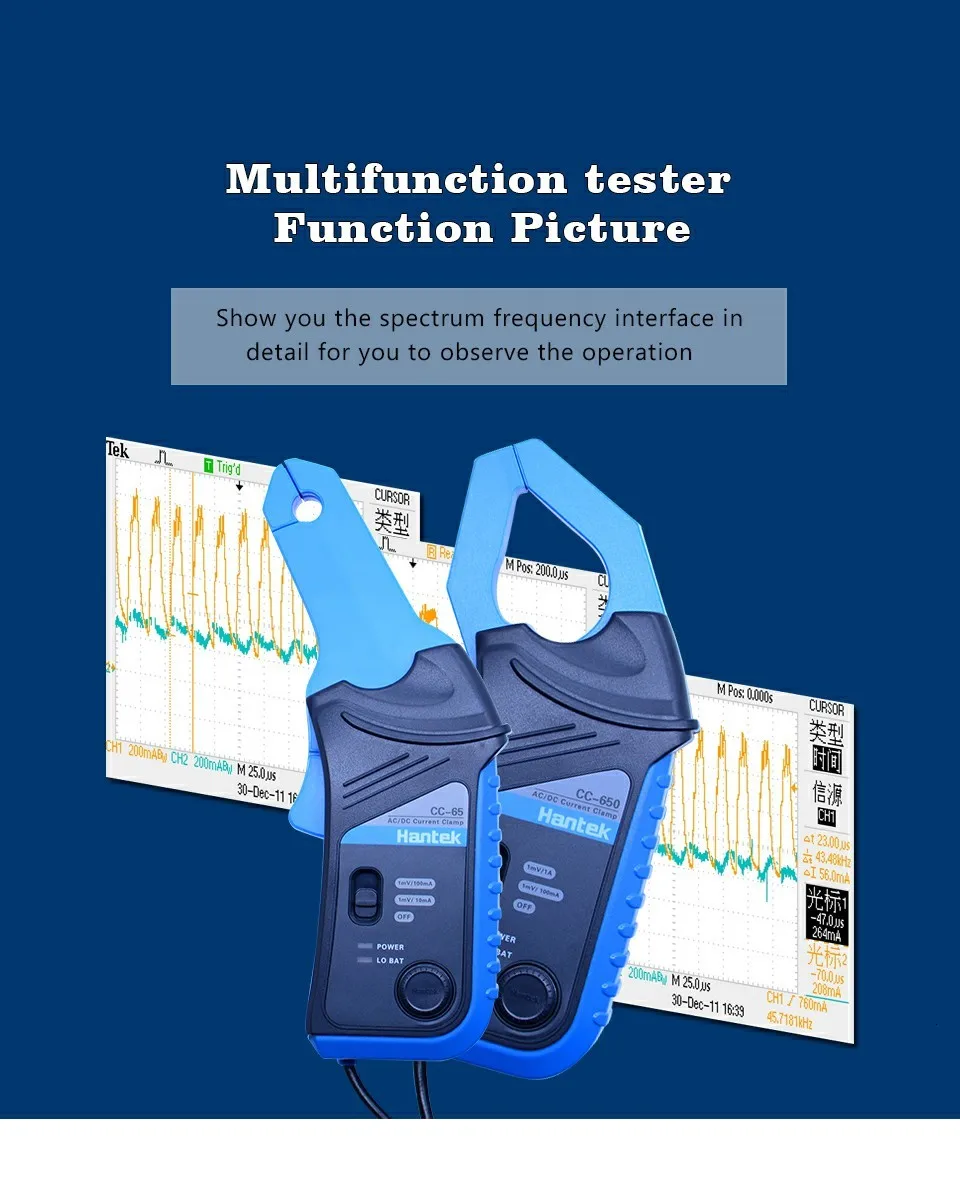

Функциональное изображение
