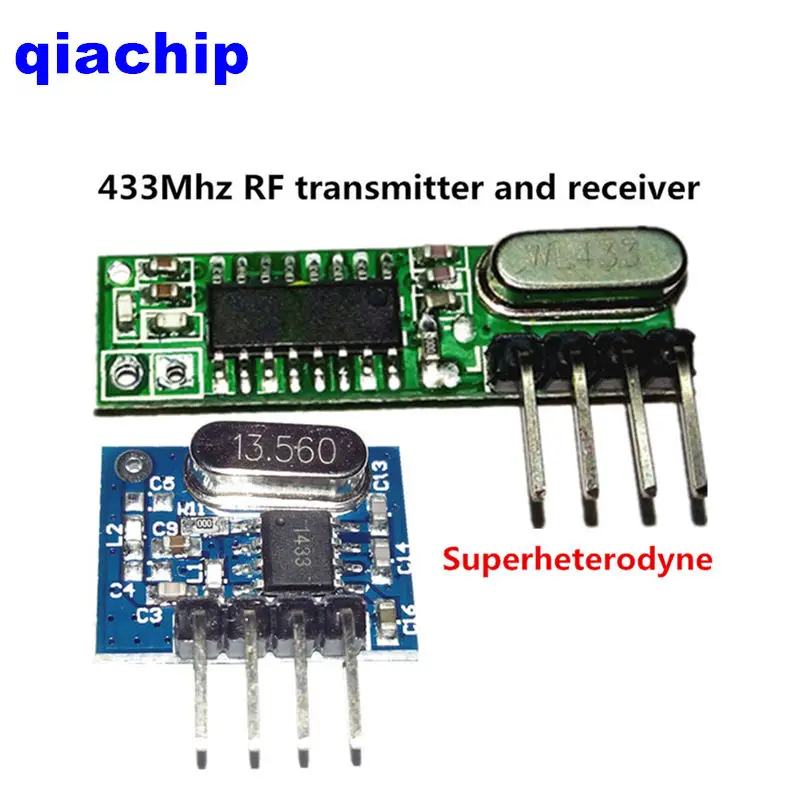

Набор из приемника и передатчика для платы Arduino Uno, 433 МГц, супергетеродинный, миниатюрный, 1 штука

Набор из приемника и передатчика для платы Arduino Uno, 433 МГц, супергетеродинный, миниатюрный, 1 штука

Name: 🛍 Набор из приемника и передатчика для платы Arduino Uno, 433 МГц, супергетеродинный, миниатюрный, 1 штука
Brand: Аксессуары и запчасти
SKU: 32311933574
Price: 189.05 RUB
Availability: InStock
Rating: 5 (85 reviews)

39 Отзывов

84 Заказов

189,05₽

В наличии!

Перейти

QIACHIP Store - Надежность 98.25%

Более 2854 подписчиков, дата открытия магазина 21.09.2014

Положительные оценки: 99% (179)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 06.06.2022

Супергетеродинный RF-кабель WL102-341, 433 МГц, для ARMMCU Модуль п...

7 Отзывов

12 Заказов

149,80₽

Посмотреть

Последнее обновление: 01.03.2022

3 шт., Супергетеродинный модуль беспроводного приемника 433 МГц, ма...

7 Отзывов

11 Заказов

325,90₽

Посмотреть

Последнее обновление: 25.01.2022

Супергетеродинный модуль 433 МГц, компактный модуль для Arduino uno...

3 Отзывов

9 Заказов

172,20₽

Посмотреть

Последнее обновление: 27.02.2022

Супергетеродинный модуль приемника-передатчика 433 МГц с антенной д...

2 Отзывов

4 Заказов

143,21₽

Посмотреть

Последнее обновление: 24.01.2022

3 шт. супер гетеродинный 433 мгц радиочастотный беспроводной приемн...

1 Отзывов

4 Заказов

214,98₽

Посмотреть

Последнее обновление: 15.05.2022

5 шт. DIFODA Супергетеродинный 433 мгц радиочастотный беспроводной ...

1 Отзывов

2 Заказов

339,57₽

Посмотреть

Последнее обновление: 18.03.2022

Супергетеродинный комплект RF 433, модуль приемника-передатчика МГц...

1 Отзывов

2 Заказов

101,47₽ -18%

Посмотреть

Последнее обновление: 17.02.2022

1 шт. дифода Супергетеродинный 433 мгц радиочастотный беспроводной ...

1 Отзывов

1 Заказов

103,37₽

Посмотреть

Последнее обновление: 08.03.2022

1 комплект 433 МГц RF Супергетеродинный модуль приемника-передатчик...

1 Отзывов

1 Заказов

114,82₽

Посмотреть

Последнее обновление: 19.04.2022

Супергетеродинный модуль 433 МГц, компактный модуль для Arduino uno...

1 Отзывов

1 Заказов

328,86₽ -12%

Посмотреть

Последнее обновление: 12.02.2022

1 комплект, Супергетеродинный радиочастотный передатчик + модуль пр...

0 Отзывов

1 Заказов

91,85₽

Посмотреть

Последнее обновление: 19.04.2022

Сверхгетеродинный радиочастотный передатчик + модуль приемника для ...

0 Отзывов

1 Заказов

129,28₽

Посмотреть

Последнее обновление: 19.04.2022

1 комплект 433 МГц RF Супергетеродинный приемник модуль приемника-п...

0 Отзывов

0 Заказов

101,42₽

Посмотреть

Последнее обновление: 21.02.2022

1 комплект 433 МГц RF Супергетеродинный модуль приемника-передатчик...

0 Отзывов

0 Заказов

125,72₽ -0.15%

Посмотреть

Последнее обновление: 26.01.2022

1 комплект 433Mhz RF Superheterodyne модуль приемника-передатчика K...

0 Отзывов

0 Заказов

89,25₽

Посмотреть

Последнее обновление: 20.02.2022

1 комплект 433Mhz RF Superheterodyne модуль приемника-передатчика K...

0 Отзывов

0 Заказов

365,05₽

Посмотреть

Последнее обновление: 01.02.2022

1 комплект 433Mhz RF Superheterodyne модуль приемника-передатчика K...

0 Отзывов

0 Заказов

95,03₽

Посмотреть

Последнее обновление: 31.01.2022

1 комплект 2 шт.Супергетеродинный433 мгц радиочастотный беспроводной передатчик и модуль приемника, маленький размер, низкая мощность для беспроводного выключателя питания, розетка, светодиодный пульт дистанционного управления, электрические двери и т. д.

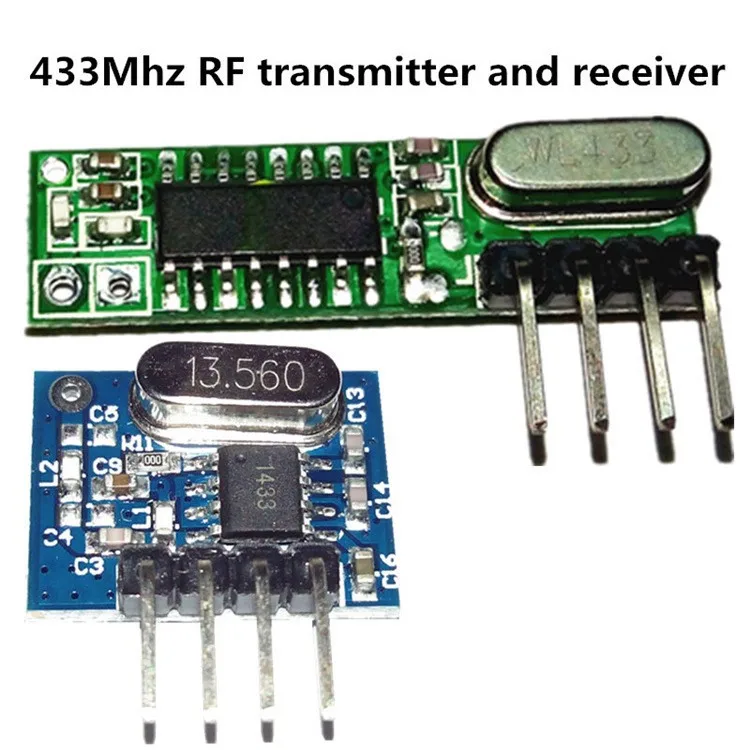

Посылка включает в себя:

Модуль приемника * 1 шт.

Модуль передатчика * 1 шт.

Эта посылка не включает антенну.

Если вам нужна дополнительная посылка антенных модулей, пожалуйста, закажите следующие ссылки:

Http://www.aliexpress.com/store/product/1set-RF-module-433-Mhz-superheterodyne-receiver-and-transmitter-Support-ASK-OOK-small-size-low-power/1456073_32571703475.html

Среда применения

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

Описание товара

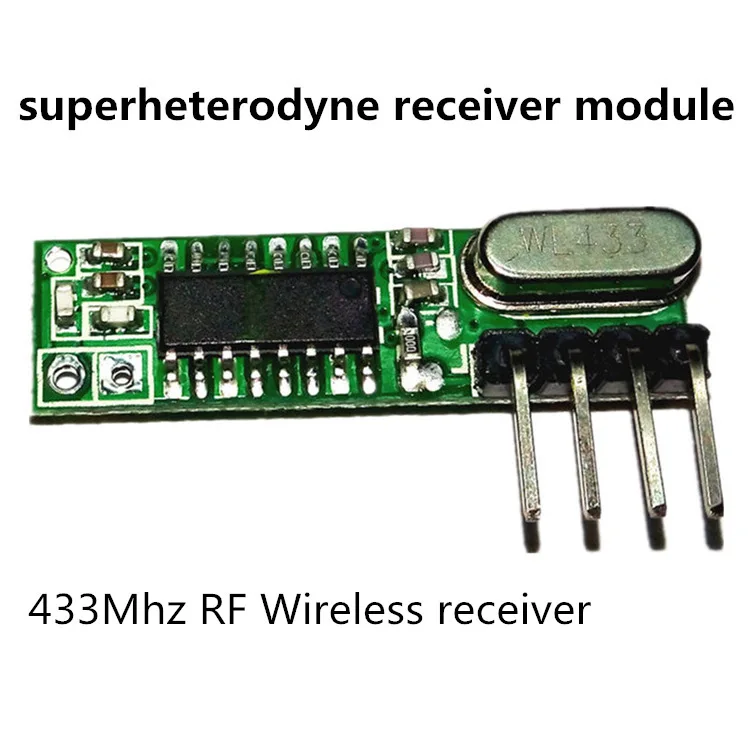

[Модуль приемникаE] PМодель roduct: WL101-341

WL101-341 Супергетеродинный беспроводной приемникМодуль принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-110dBm),

Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.

Особенности продукта

1. Поддержка модуляции ASK / OOK, чувствительность приемника-110dBm;

2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц;

3. Приоритет Диапазон входного напряжения: 3,0 V-5V;

Рабочий ток: Тип: 5.0mA (требование: VDD = 5V) ; Тип: 6.0mA (требование: VDD = 3V)

4. Ток покоя: 1uA

5. Низкое энергопотребление;

6. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию;

7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;

8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц;

9. Диапазон температур: -40-85°C

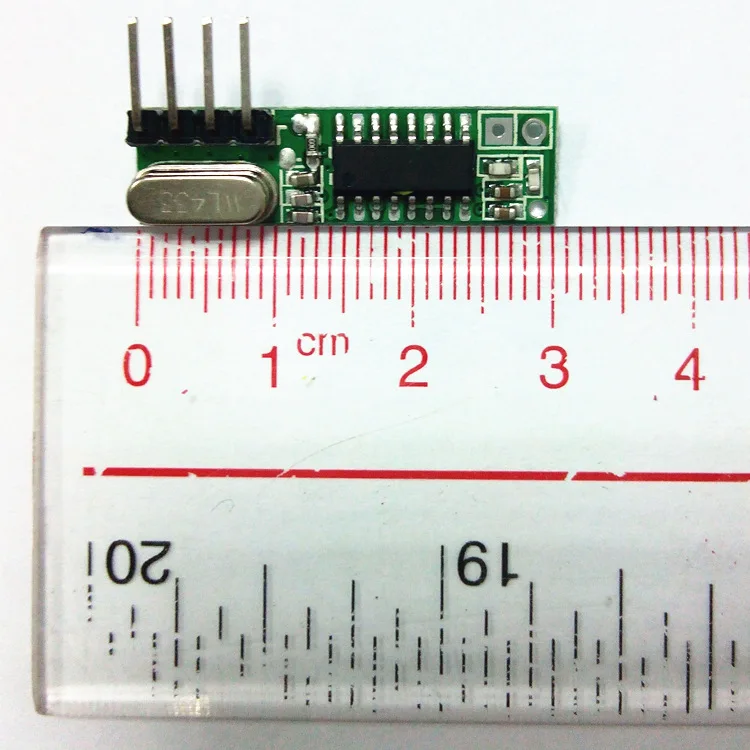

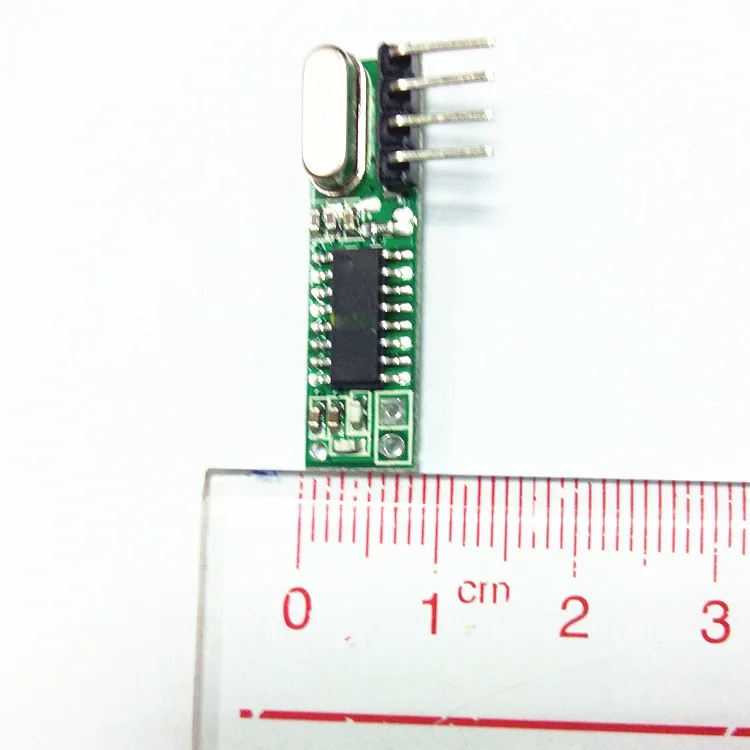

10. Ультра-маленький размер 30,25 × 8,5 × 1 (мм) (могут быть выполнены по индивидуальному заказу в соответствии с требованиями заказчика)

11. Внешняя антенна: 32 см одножильный провод, раненный в спираль

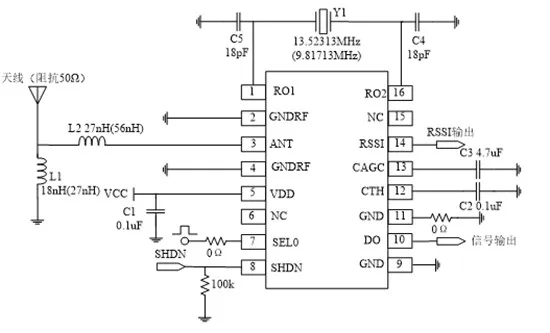

Схема цепи

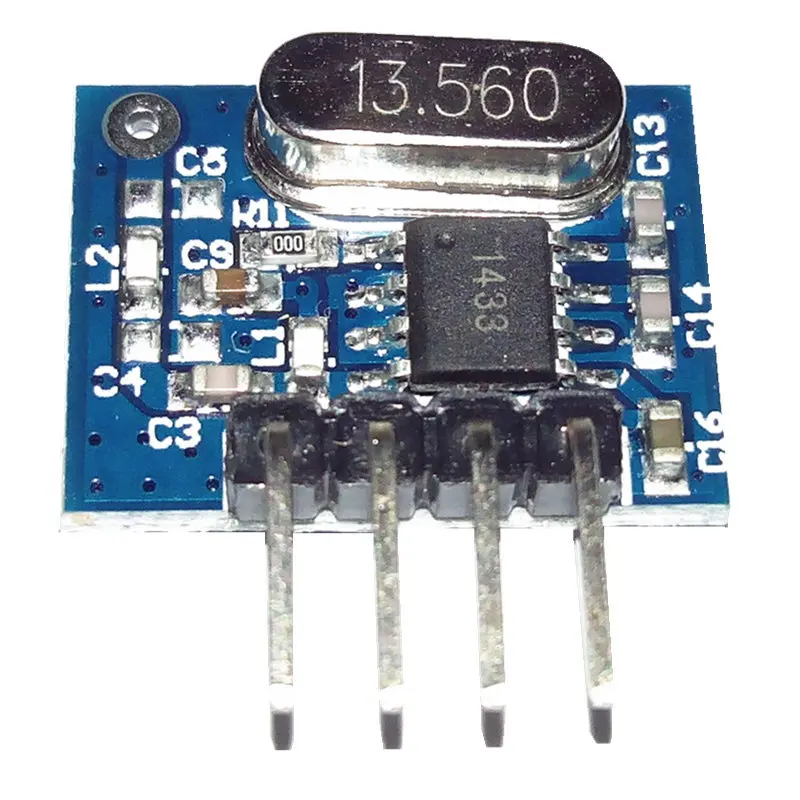

[Модуль передатчика] модель изделия: WL102-341

WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью. Рабочая частота 433 МГц, мощность передачи больше 11dBm.

Особенности продукта

1. Поддержка модуляции ASK / OOK, мощность передачи больше 11dBm;

2. Рабочая частота: 433,92 МГц;

3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V;

4. Низкое энергопотребление режим выключения тока составляет менее 1uA;

5. Скорость передачи до 20 кГц;

6. Расстояние запуска: 20-100 метров

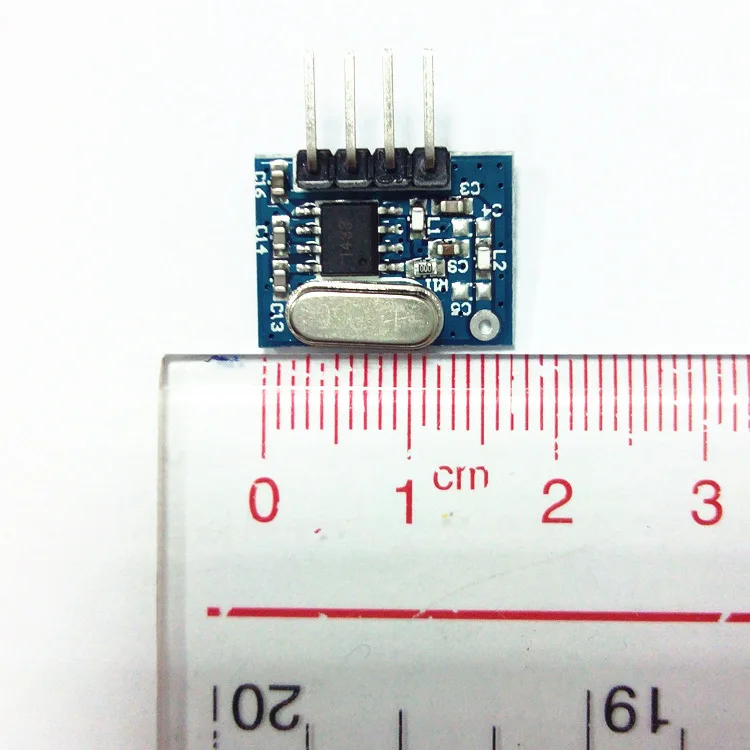

7. Размер: 16*12*1 мм

8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия

9. Диапазон температур: -45-85 °C

Схема цепи

Применение

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,

2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками

3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация

4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери

5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

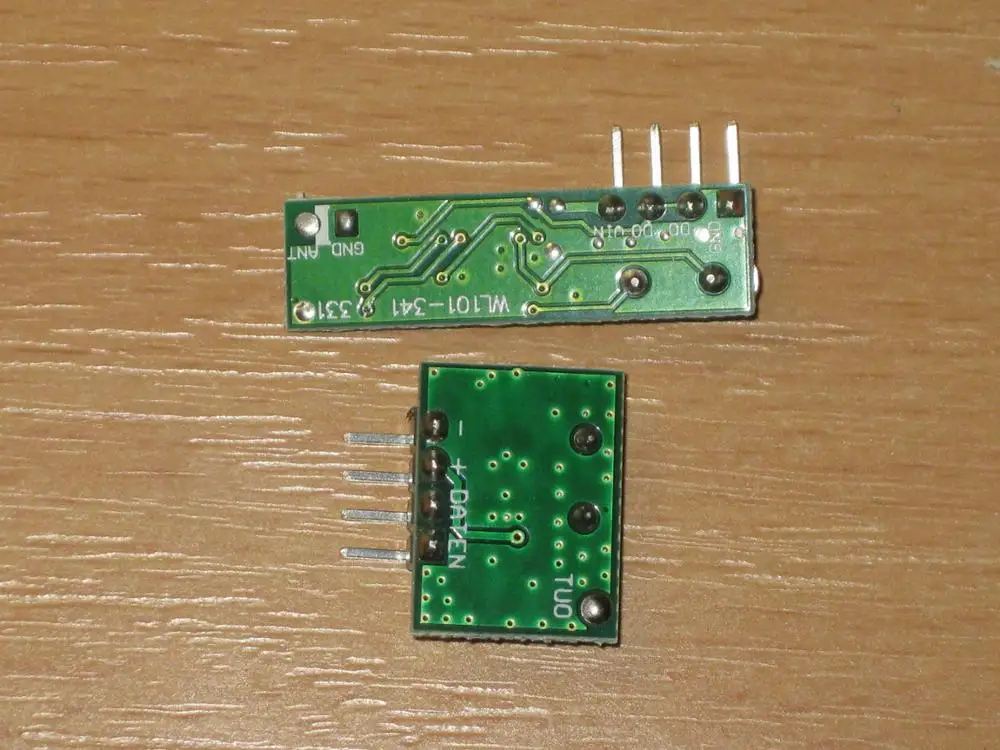

Функция контакта:

1. Муравей

2.GND

3.VDD

4. Данные

5. Данные

6.GND

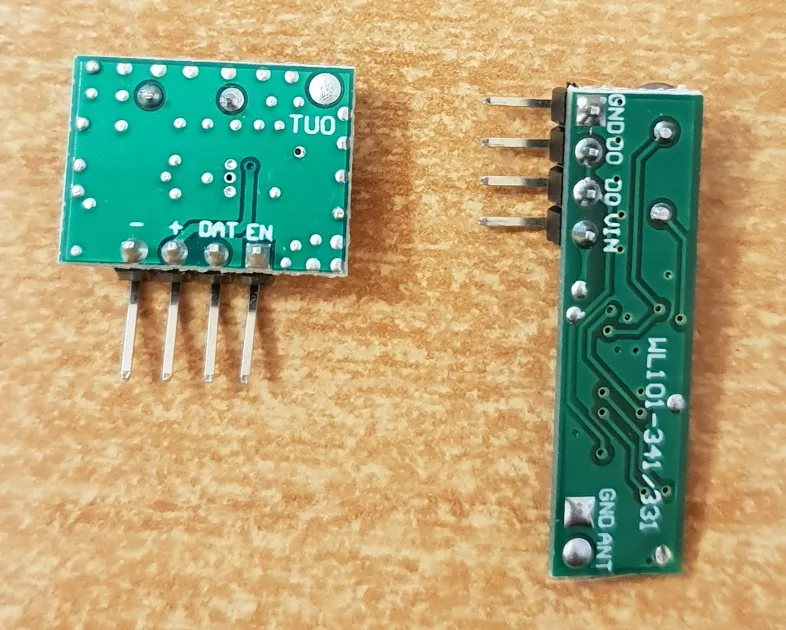

Передатчик Модуль расширения, штыревая панель Разрешение:

DAT-Вход волнового сигнала

Из-Штырь антенны. Радиочастотный сигналT, cПрямое подключение к антенне.

EN-Включить Pin-код.Но этот продукт EN pin подключен к источнику питания, нет функции

--Мощность-заземление. Провод заземления соединяет источник питания.

+-Штырь источника питания. Вход питания

Описание выбора антенны

Общий режим применения

Для общего режима применения,Антенна может непосредственно принять общие характеристики с рынка;

Конкретная информация:

Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм (за исключением кожи антенны): 0,5 мм;

Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм;

Диаметр обмотки антенны (включая кожу антенны):5 мм;

Номер поворота обмотки: 15 поворотов

Рисование диаграматики:

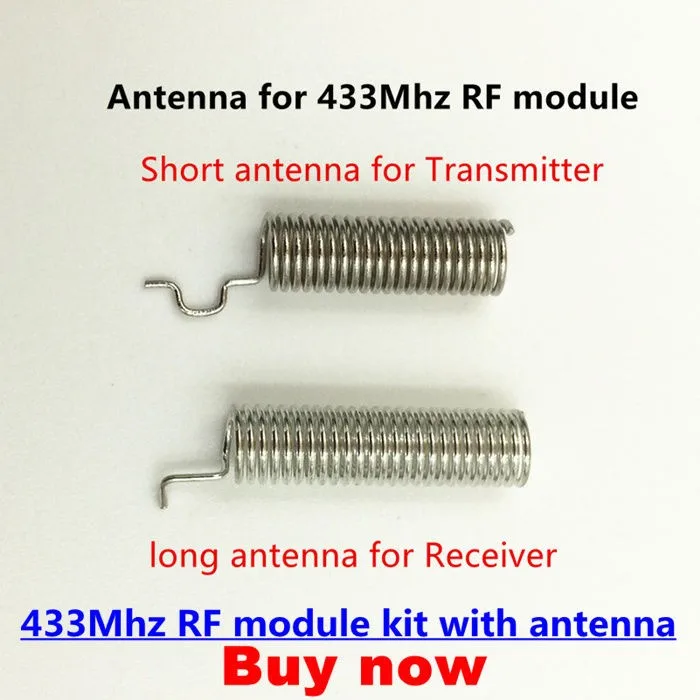

Купить подходящую антенную модульную посылка, пожалуйста, нажмите на изображение выше

Специальный режим улучшения

Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:

Антенна 433 МГц

Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм

Длина провода сварного конца: 12 мм

Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм;

Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм

Рисование диаграматики:

У меня всё в норме. потребление не мерил.установили другу на авто для подачи питания на монитор и приёмник видео сигнала от камеры з.хода. всё отлично работает

Смотря как подключить.

Меня Яндекс много раз банил

Бери я брал . у меня с 3.7 работает

30 метов

Не сталкивался с таким

Скорость будет не как у юсб протокола но передавать будет.

Да, можно,там две ножки замкнуты

Нет

У меня все без проблем заработало.

Можно

Что пошлёшь на передатчик, то получишь на приемнике. Хоть музыку слушай. У меня данные с учичного термометра.

Посмотри фото в отзывах.

Подключаю в соответствии с надписью на датчике reboard. Мощность питания 3,3 V.

Нельзя

Она требует микроконтроллер или Arduino

Да. Это нормально. Приемник отражает изменение сигнала, а не конкретные команды. Для управления нужен микроконтроллер, который будет декодировать сигнал. Такой приемник реагирует на любой мощный передатчик поблизости.

Там нужно импульсы слать. оно не воспринимает статические уровни.

Ето передатчик для гушилки нужно делать схемку

Да можно

Это просто приемник и передатчик, к ним нужен миероконтроллер. какие данные с мк будешь передовать, такие на приемнике и получишь.

Еще раз я did'nt использования. извините, босс

Нет

Посмотри wifi-iot точка ru

Function
superheterodyne 433Mhz RF transmitter and receiver kit
Function 1
433 mhz transmitter
Function 2
superheterodyne 433 mhz receiver
Receiver(WL101-341) input
3.0V-5.0V
Transmitter(WL102-341) input
2.0V-3.6V
Беспроводная связь
РФ
Вес логистики
0.003
Каждая упаковка
1
Канал
1
Минимальная единица измерения
100000017
Название бренда
QIACHIP

Назначение
Универсальный
Номер модели
[Receiver] Model: WL101-341; [Transmitter] Model: WL102-341
Поддержка APP
Нет
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
1
Размер логистики - длина (см)
8
Размер логистики - ширина (см)
8
Сертификация
Европейский сертификат соответствия
Упаковка
Нет
Частота
433 МГц

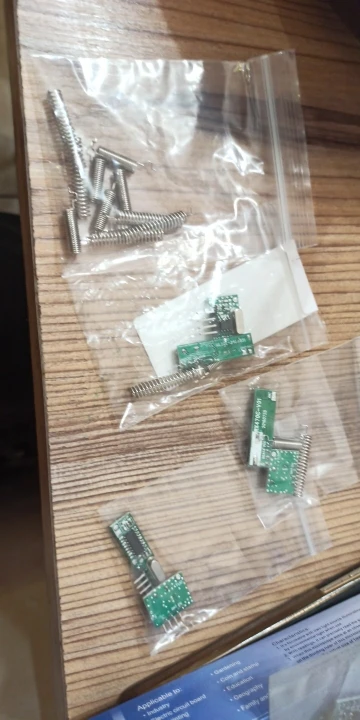

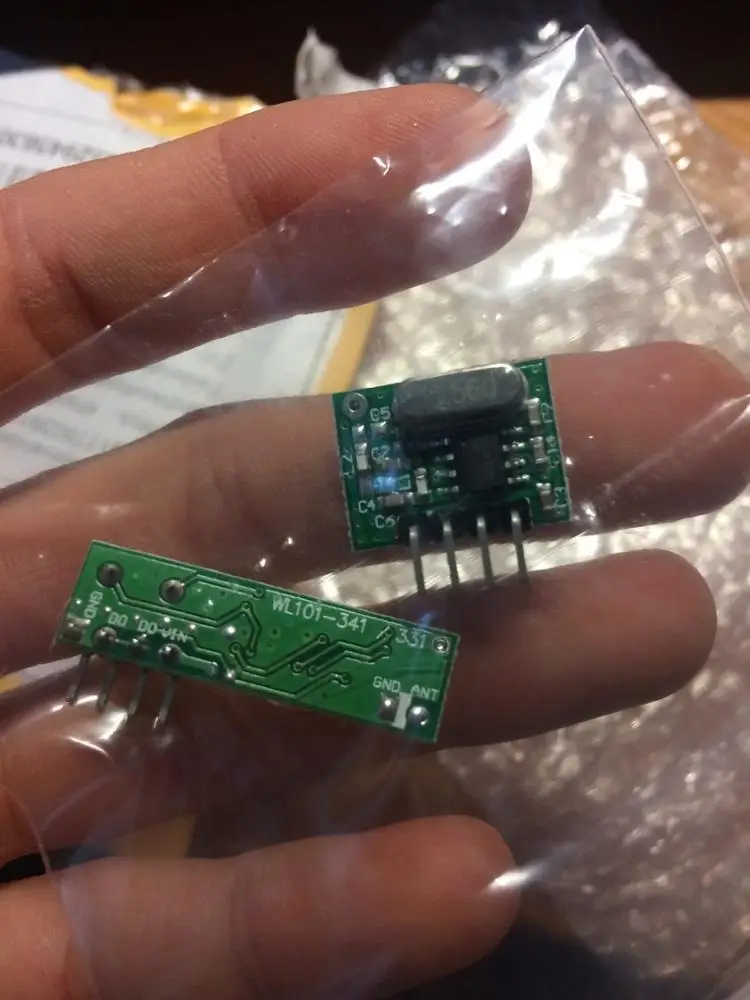

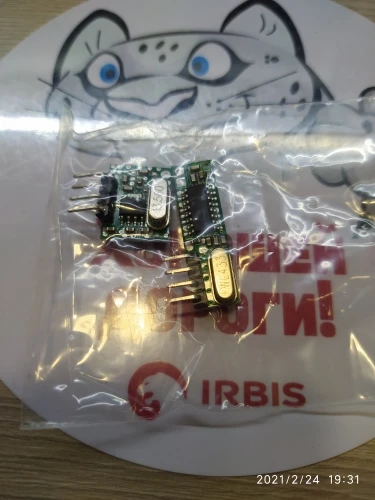

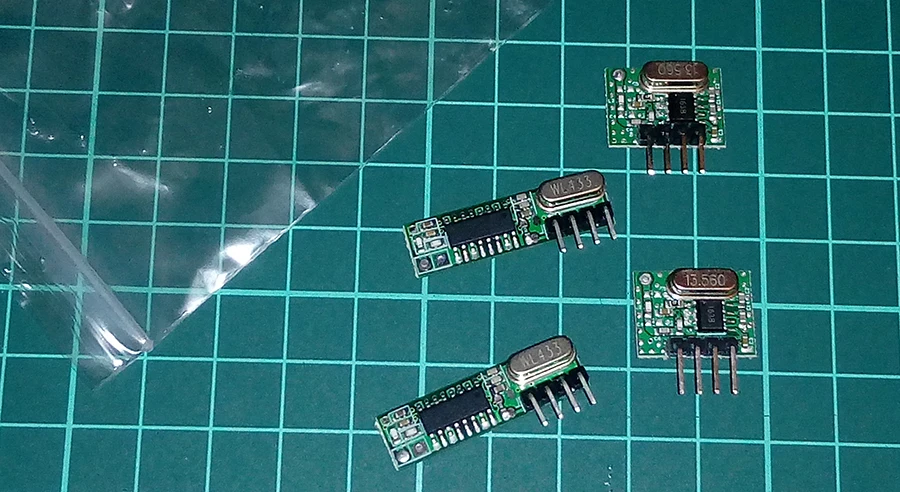

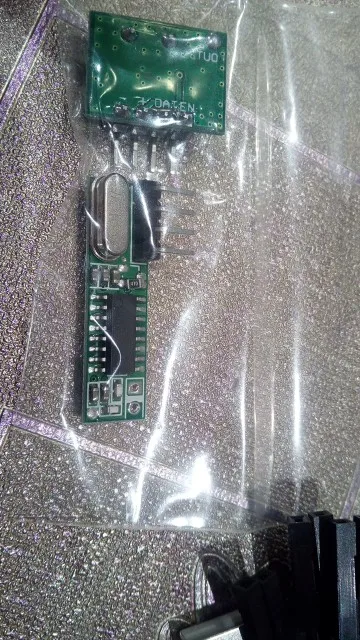

Отзывы покупателей

Покупатель

Страна: RU Доставка: Cainiao Expedited Economy 06.12.2020

letyshops кешбек МОШЕННИКИ! Бегите оттуда!!! Не делать через них заказ. Они отбирают деньги. Как только ваш статус будет золотой-премиум, вы для них становитесь ни что! Они любят забирать деньги, особенно на новый год. Вас в будущем обязательно обманут! letyshops cashback FRAUD! Run from there !!! Do not order through them. They take money away. As soon as your status is gold or premium, you become nothing for them! They love to take money, especially for the new year. You will definitely be deceived in the future! Товаром доволен. Как в описании, работает. Спасибо

S***n

Страна: RU Доставка: Cainiao Super Economy 13.11.2020

Качество изготовления хорошее, меня всё устраивает.

A***a

Страна: RU Доставка: Cainiao Expedited Economy 19.11.2020

Упаковано хорошо, добротно. Пришло в Башкортостан довольно быстро. Товаром доволен!

A***v

Страна: RU Доставка: Cainiao Expedited Economy 19.12.2020

всё работает! с наступающим новым годом!

I***h

Страна: RU Доставка: Cainiao Expedited Economy 19.01.2021

thank you friend

M***M

Страна: RU Доставка: Cainiao Expedited Economy 09.12.2020

спасибо, получил

S***w

Страна: RU Доставка: Saver Shipping 23.09.2020

пришло очень быстро

A***v

Страна: UA Доставка: Saver Shipping 05.01.2021

Товар соответствует фото и описанию. Всё работает. Спасибо продавцу!

Покупатель

Страна: RU Доставка: Saver Shipping 11.10.2020

Доставка быстрая, 10 дней, за счет объединения посылок. Все работает, качество норм.

M***n

Страна: RU Доставка: Cainiao Expedited Economy 16.12.2020

Модули работают, правда по ощущениям, у передатчика радиус чуть меньше чем у приемника. А так все отлично.

R***n

Страна: RU Доставка: Cainiao Super Economy 17.11.2020

Все отлично. Соответствует описанию. Доставка быстрая. Советую

P***d

Страна: RU Доставка: Saver Shipping 09.09.2020

проверил, все работает, все ловится и отправляется, качественный набор, я доволен

V***v

Страна: RU Доставка: Saver Shipping 14.11.2020

Доехало за две недели. Качество исполнения хорошее. В работе пока не проверял.

V***h

Страна: RU Доставка: Saver Shipping 09.10.2020

модули дошли все исправно работает, антенн в комплекте нет

S***v

Страна: RU Доставка: Cainiao Expedited Economy 03.12.2020

Продавец быстро отправил заказ. Хорошая упаковка, все очень быстро дошло. В работе пока не проверял.

S***n

Страна: RU Доставка: Cainiao Expedited Economy 28.12.2020

Приёмопередатчик работает. Соответствует описанию. Товаром доволен.

E***v

Страна: RU Доставка: Saver Shipping 09.12.2020

.товар не доставлен, вернули деньги

S***o

Страна: RU Доставка: Saver Shipping 09.10.2020

как игрушка - пойдёт! 15 метров за 100р! норм

V***n

Страна: RU Доставка: Cainiao Expedited Economy 09.01.2021

ок!!

I***v

Страна: RU Доставка: Saver Shipping 28.11.2020

Заказ доставлен!

V***I

Страна: RU Доставка: Saver Shipping 30.10.2020

спасибо

V***v

Страна: RU Доставка: Saver Shipping 06.10.2020

Ок

A***v

Страна: RU Доставка: Saver Shipping 28.10.2020

Очень хорошо

A***n

Страна: RU Доставка: Saver Shipping 13.10.2020

Пришло быстро всем доволен

L***l

Страна: RU Доставка: Saver Shipping 07.09.2020

Всё работает.

I***v

Страна: RU Доставка: Saver Shipping 04.11.2020

Хороший продавец!

R***r

Страна: RU Доставка: Saver Shipping 02.11.2020

Доставили быстро. Спасибо

D***n

Страна: RU Доставка: Saver Shipping 05.09.2020

все работает. всё отлично.

D***u

Страна: UA Доставка: Cainiao Super Economy 01.10.2020

Товар получен. Всё соответствует описанию. Продавца рекомендую.

Y***o

Страна: DE Доставка: Cainiao Super Economy 06.01.2021

Все в порядке.

N***s

Страна: GR Доставка: China Post Ordinary Small Packet Plus 29.12.2020

Quiet late, but its ok

H***k

Страна: PL Доставка: Standard Shipping 18.11.2020

Все в порядке

Покупатель

Страна: IL Доставка: China Post Ordinary Small Packet Plus 05.12.2020

Работает как надо

Покупатель

Страна: BY Доставка: Saver Shipping 21.12.2020

Ок

C***k

Страна: UA Доставка: Cainiao Super Economy 28.09.2020

Все в порядке

V***v

Страна: RU Доставка: Saver Shipping 03.11.2020

Ок

N***o

Страна: UA Доставка: Cainiao Super Economy 14.11.2020

товар не пришёл

D***n

Страна: RU Доставка: Cainiao Expedited Economy 24.01.2021

не работает приёмник

A***r

Страна: RU Доставка: Cainiao Expedited Economy 25.02.2021

Пока не проверял.

A***v

Страна: RU Доставка: Cainiao Expedited Economy 26.02.2021

Ехали долго долго

A***r

Страна: RU Доставка: Cainiao Expedited Economy 25.02.2021

Все отлично. Дошло относительно быстро.

O***o

Страна: RU Доставка: Cainiao Expedited Economy 26.02.2021

спасибо все ок. пришло быстро.

M***v

Страна: RU Доставка: Cainiao Expedited Economy 27.02.2021

проверил все исправно и работает. доставка быстрая. рекомендую

D***k

Страна: RU Доставка: Cainiao Super Economy 04.10.2020

Товар не пришёл. Спор не открыли, т. К по их данным доставлен.

M***v

Страна: RU Доставка: Cainiao Expedited Economy 24.02.2021

18 дней.156р.

Покупатель

Страна: RU Доставка: Cainiao Expedited Economy 14.02.2021

доехало в целости. на работоспособность не проверял

A***n

Страна: RU Доставка: Cainiao Expedited Economy 13.02.2021

gut - хорошо!

M***v

Страна: RU Доставка: Saver Shipping 16.02.2021

В работе не проверял! Как проверю дополню отзыв!

A***n

Страна: RU Доставка: Saver Shipping 08.02.2021

Доставлено за 16 дней в ХМАО. Пришло вместе с другими посылками. С виду модули как модули, не проверял, в работе. Но все как в описании.

Покупатель

Страна: RU Доставка: Cainiao Expedited Economy 13.02.2021

Хороший товар

W***w

Страна: RU Доставка: Cainiao Expedited Economy 06.02.2021

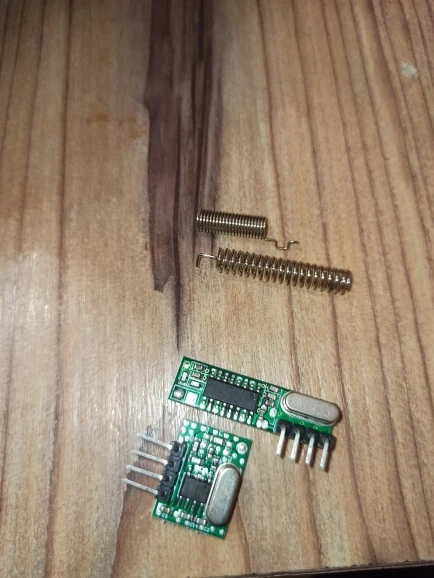

платы обе зелёные, без антенн идут

K***v

Страна: RU Доставка: Standard Shipping 08.02.2021

Один из модулей передатчика оказался нерабочий(

M***k

Страна: SK Доставка: China Post Ordinary Small Packet Plus 10.02.2021

Ок

N***n

Страна: KZ Доставка: Saver Shipping 19.02.2021

все дошло,все ок!

K***r

Страна: UA Доставка: Cainiao Super Economy 08.02.2021

Все отлично. Заказ пришел вовремя. Рекомендую.

Набор из приемника и передатчика для платы Arduino Uno, 433 МГц, супергетеродинный, миниатюрный, 1 штука

QIACHIP Store - Надежность 98.25%

#2 Можно ли к выводам приемника подключить реле и управлять нагрузкой?

#3 Дайте плиз библеотеку или скетч для модуля wl101-341.Хочу узнать сигнал пульта от ворот,но библиотека remoteswitch не работает.

#4 Работает в 3,3 В?

#5 Дальность какая ?

#6 Кто сталкивался с тем что трек отметился на почте что прибыл а в реальности ево там и в помиге нету???

#7 Можно через него передать данные? Собрать радио удлинитель для пульта ДУ тюнера? Или он только несколько команд передает ?

#9 Могу ли я передавать USB сигнал? нужно сделать беспроводной передатчик по USB.

#10 Друзья! не могу завести этот девайс. киньте в меня библиотеку на каторой оно работает. спасибо большое. skype: serega_kuklin

#11 Можно из этого кодграбер для ворот собрать?

#12 Что по ним передавать можно? Видео, аудио сигнал?

#13 Распиновку дайте пожалуйста.

#15 Можно ли использовать без Ардуино? Как обычный радиобрелок? Если да, то в передатчике ключ замыкать на + или -

#16 Скажите,без ардуино и микроконтроллера работать не будет?

#17 Подключил светодиод к приемнику. Всегда горит. при появлении сигнала гаснет. нормально это?

#18 Отправляя логическую единицу почему на приемнике только 1.8 в?

#19 Автосигналку глушит или уходит в защиту?

#20 Подскажите кто знает аналоговый сигнал можно переживать?

#21 Как программировать, и на какой пульт?

#22 Этот модуль совместим с PT2260 R4S Кодер и R4 PT2272 Декодер IC

#23 Привет, как кнопки триггеров передатчик имеет фото макета.

#24 Может кто нибудь, пожалуйста, набросать код для проверки приёмника и передатчика на одной плате. Желательно на Arduino C, а не на AVR, или ассемблере.

Отзывы покупателей

A***a

A***v

I***h

M***M

S***w

A***v

Покупатель

M***n

R***n

P***d

V***v

V***h

S***v

S***n

E***v

S***o

V***n

I***v

V***I

V***v

A***v

A***n

L***l

I***v

R***r

D***n

D***u

Y***o

N***s

H***k

Покупатель

Покупатель

C***k

V***v

N***o

D***n

A***r

A***v

A***r

O***o

M***v

D***k

M***v

Покупатель

A***n

M***v

A***n

Покупатель

W***w

K***v

M***k

N***n

K***r

Похожие товары
