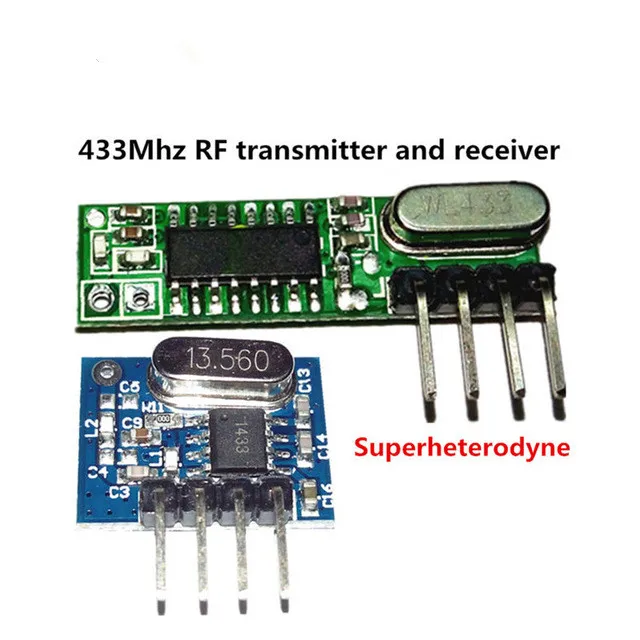

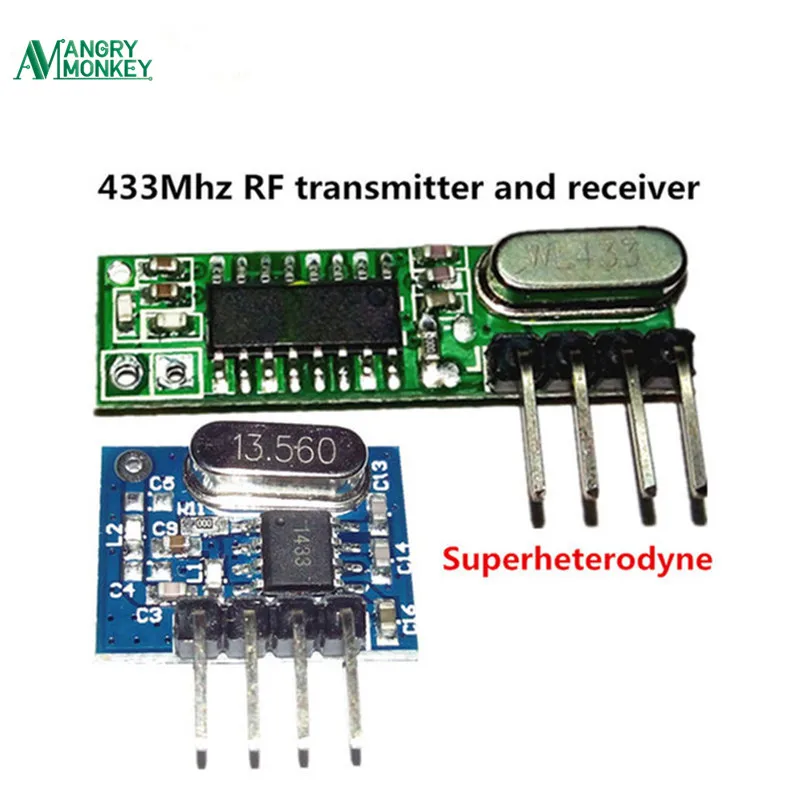

Супергетеродинный модуль 433 МГц, компактный модуль для Arduino uno, наборы сделай сам, 433 МГц, пульты дистанционного управления, 1 комплект

Среда применения: Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

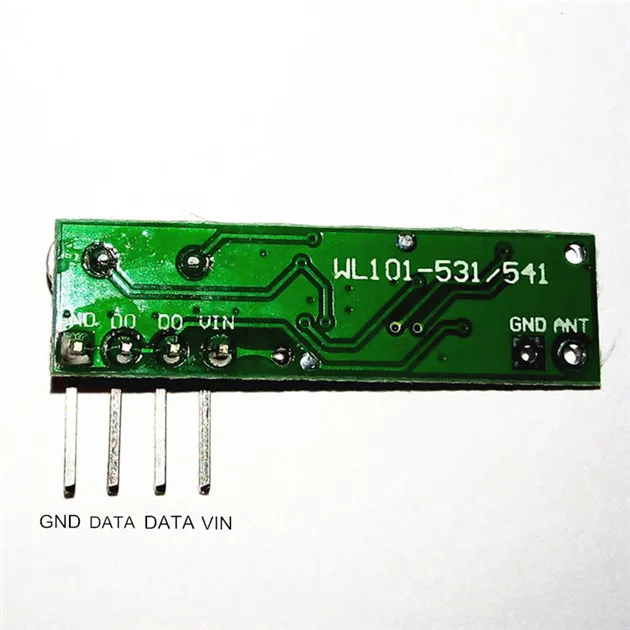

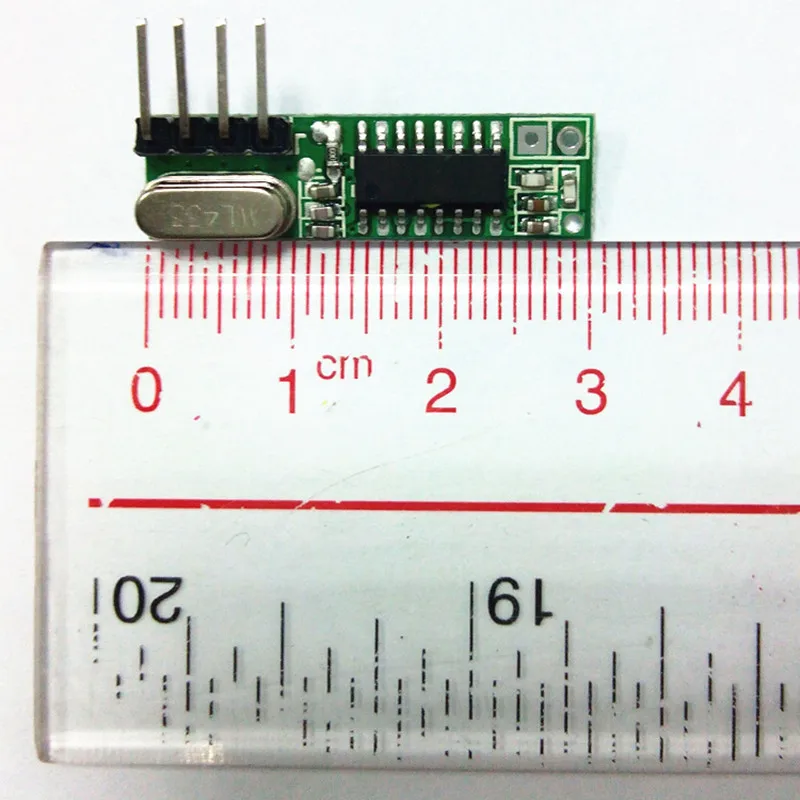

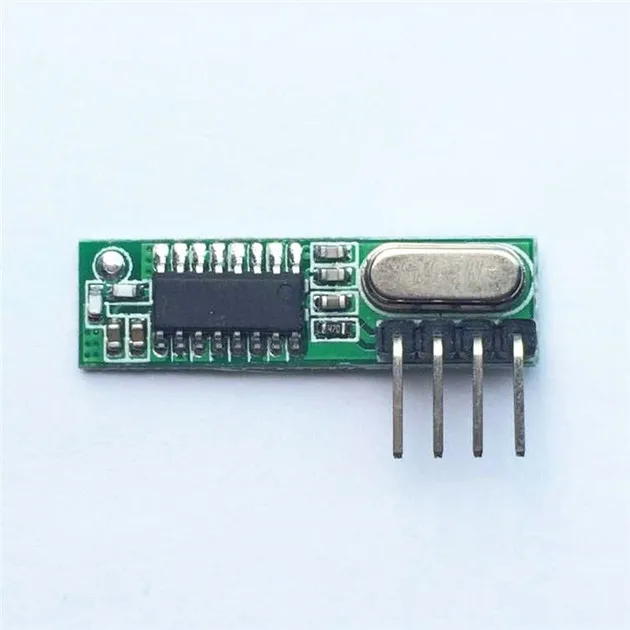

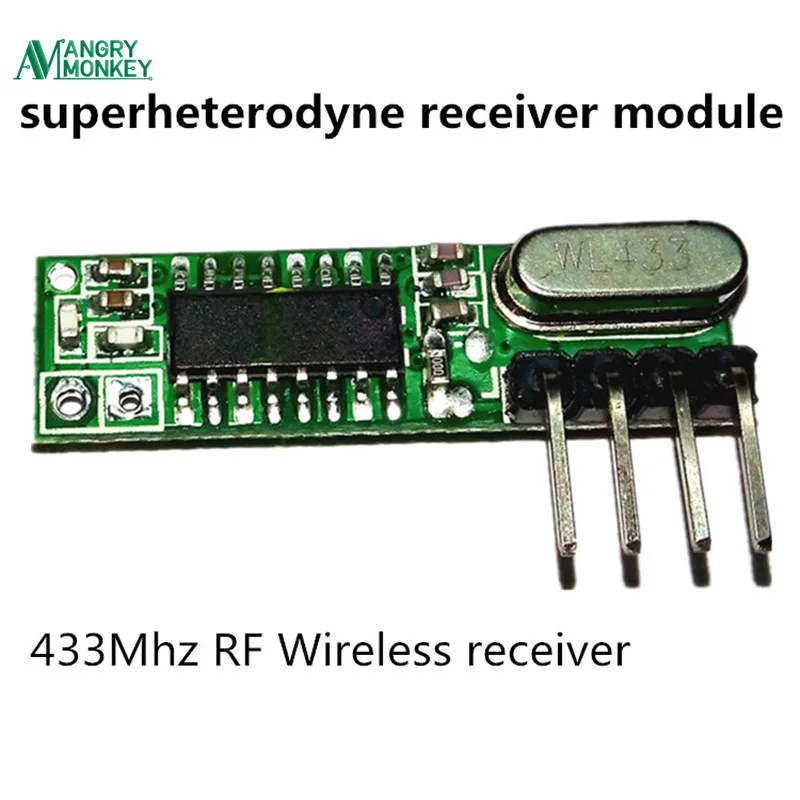

[Модуль приемника] модель изделия: WL101-341 WL101-341 модуль беспроводного приемника supergeterodyne принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-110dBm), Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.

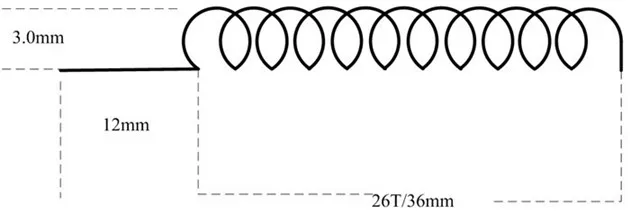

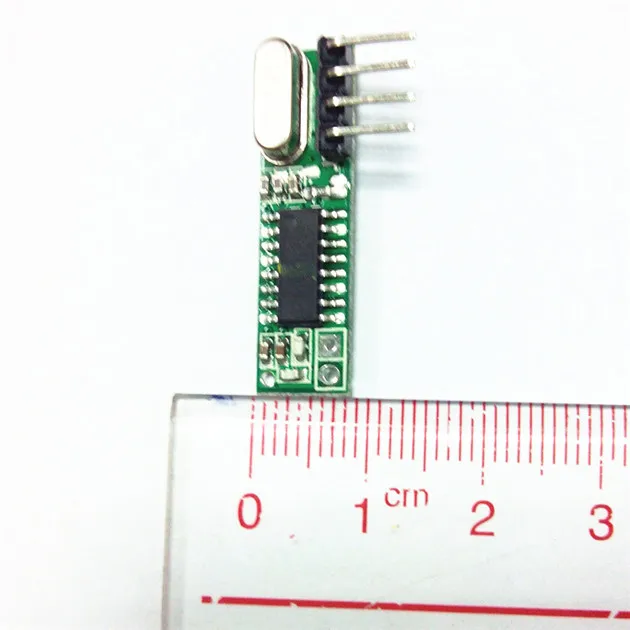

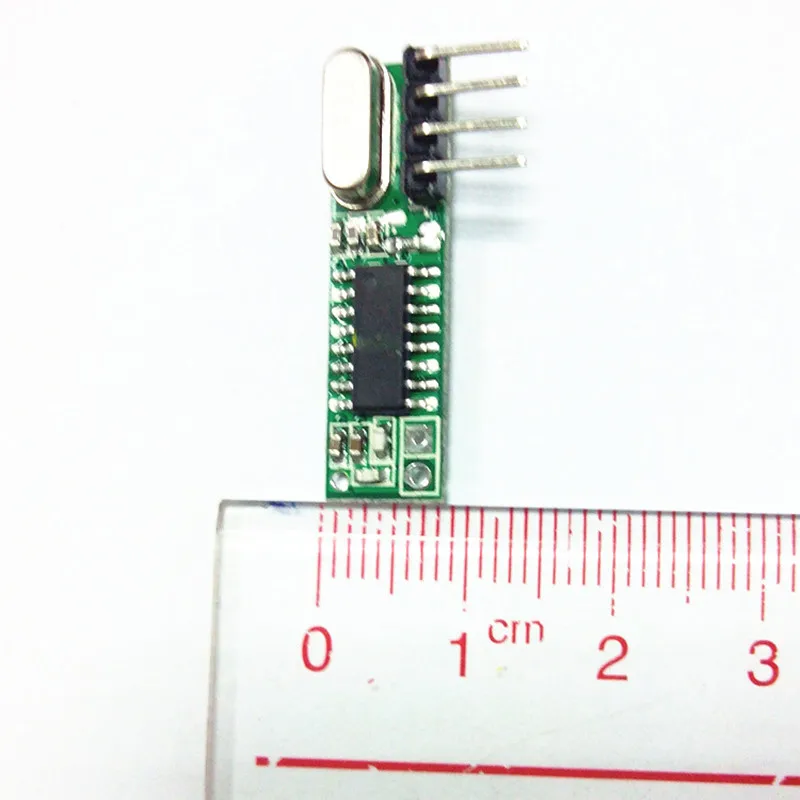

Особенности продукта: 1. Поддержка модуляции ASK / OOK, чувствительность приемника-110dBm; 2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц; 3. Приоритет Диапазон входного напряжения: 3,0 V-5V; Рабочий ток: Тип: 5.0mA (требование: VDD = 5V) ; Тип: 6.0mA (требование: VDD = 3V) 4. Ток покоя: 1uA 5. Низкое энергопотребление; 6. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию; 7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема; 8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц; 9. Диапазон температур: -40-85 °C 10. Ультра-маленький размер 30,25 × 8,5 × 1 (мм) (могут быть выполнены по индивидуальному заказу в соответствии с требованиями заказчика) 11. Внешняя антенна: 32 см одножильный провод, раненный в спираль

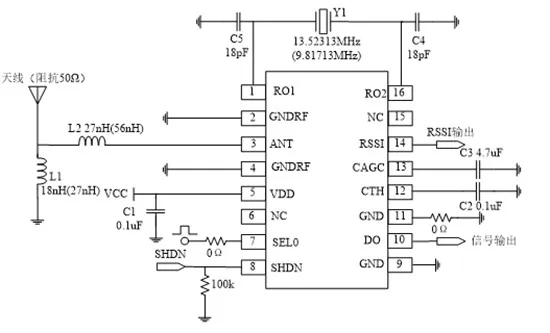

Схема цепи:

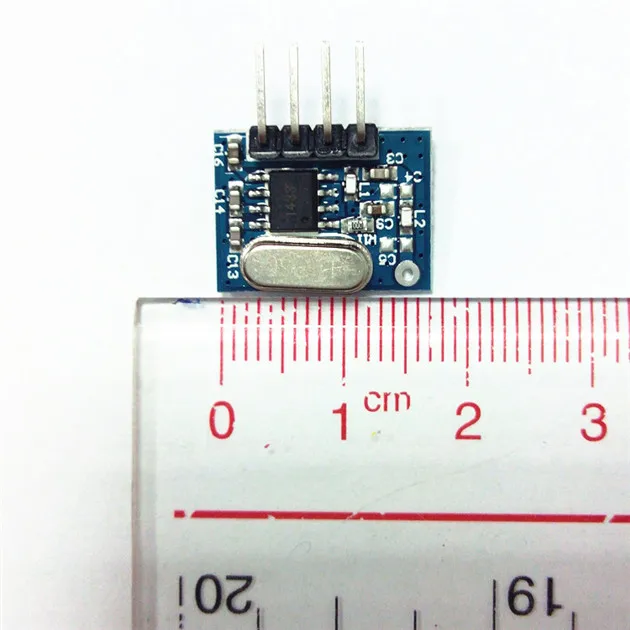

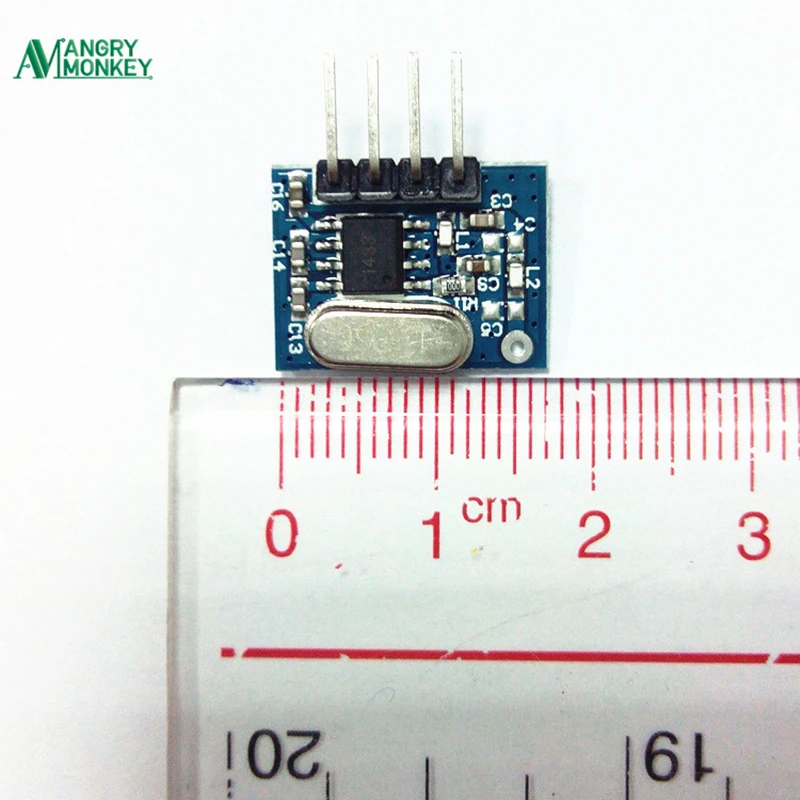

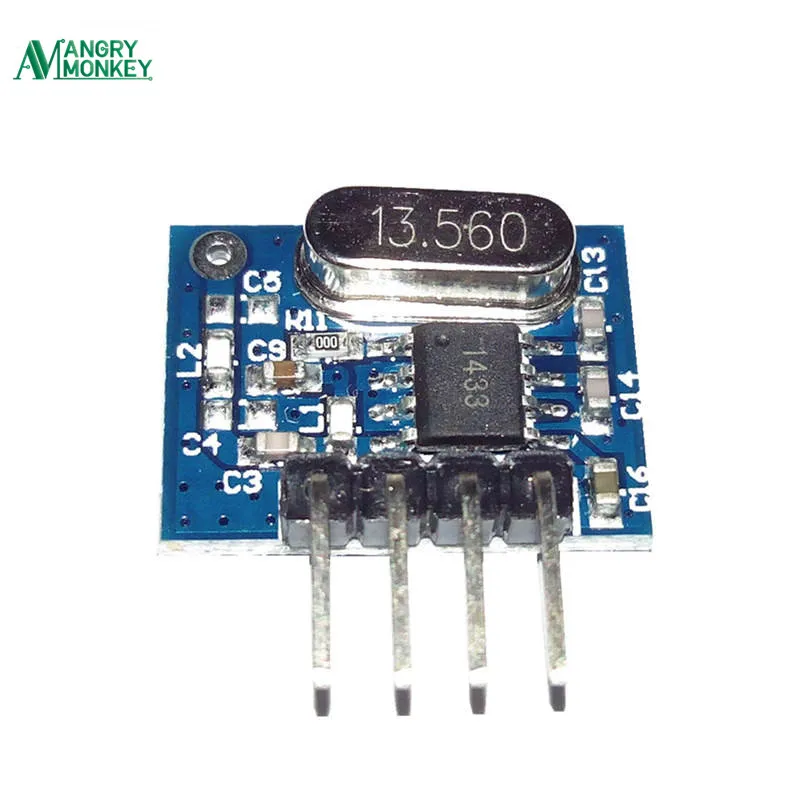

Особенности продукта

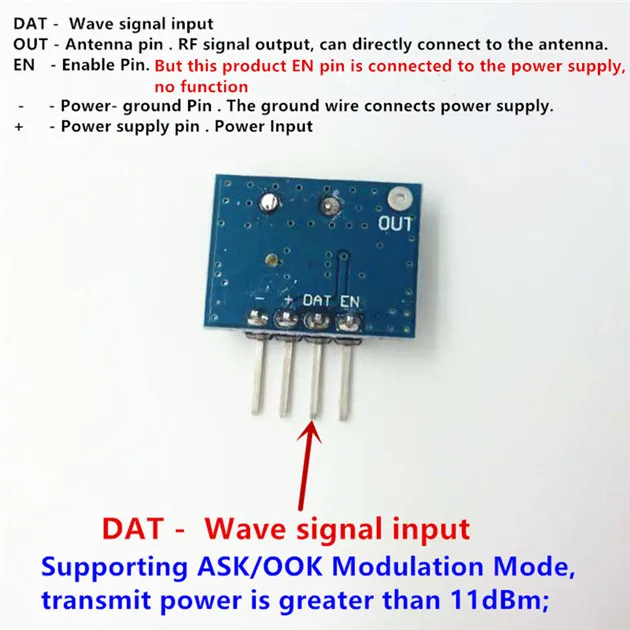

1. Поддержка модуляции ASK / OOK, мощность передачи больше 11dBm;

2. Рабочая частота: 433,92 МГц;

3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V;

4. Низкое энергопотребление режим выключения тока составляет менее 1uA;

5. Скорость передачи до 20 кГц;

6. Расстояние запуска: 20-100 метров

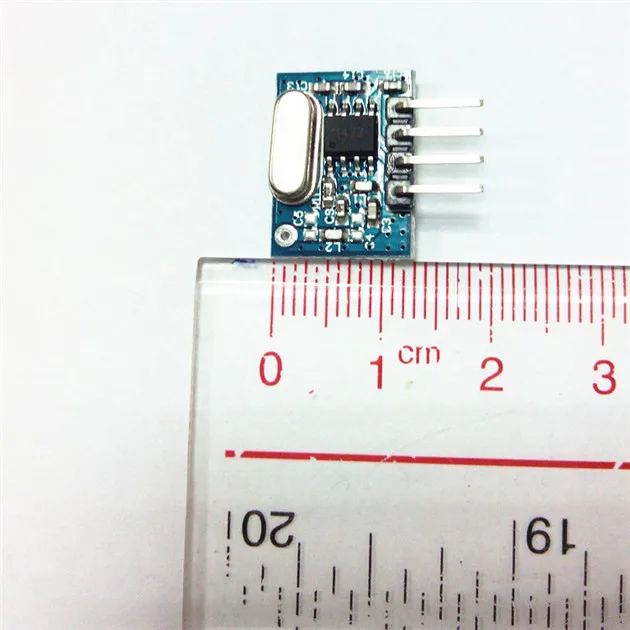

7. Размер: 16*12*1 мм

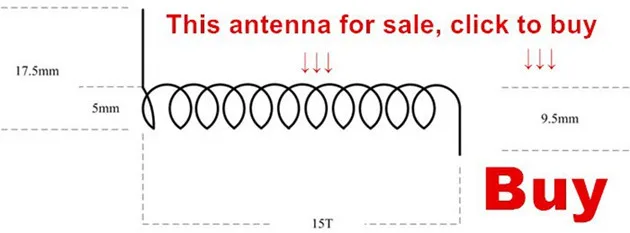

8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия

9. Диапазон температур: -45-85 °C

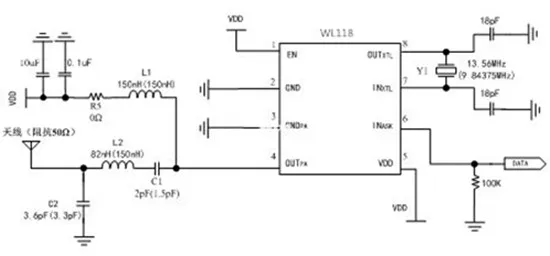

Схема цепи

Применение

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,

2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками

3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация

4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери

5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

,

,

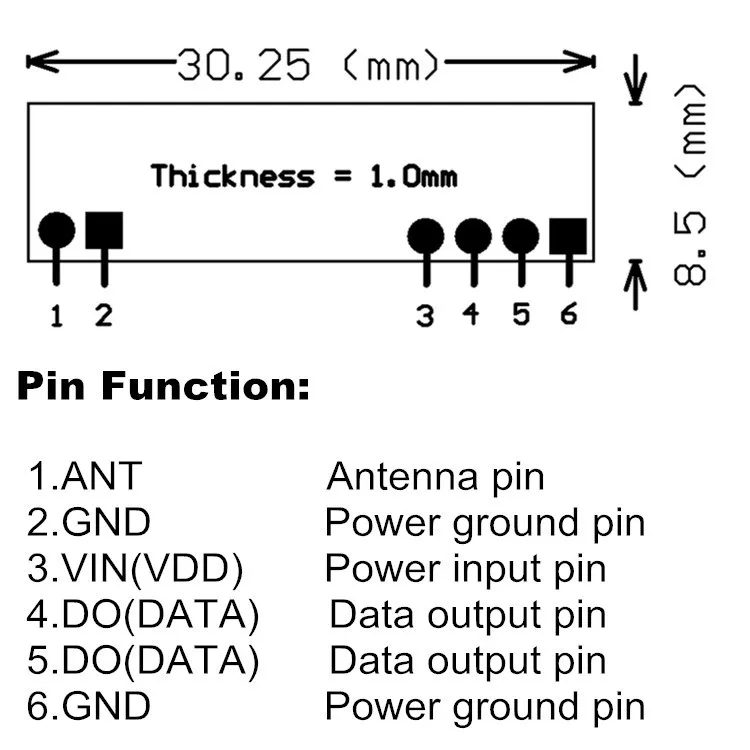

Функция контакта:

1. Муравей

2.GND

3.VDD

4. Данные

5. Данные

6.GND
