Супергетеродинный модуль 433 МГц, компактный модуль для Arduino uno, наборы сделай сам, 433 МГц, пульты дистанционного управления, 1 комплект
328,86₽
373,23₽ -12%
Промокод: EKOCQ3 получите скидку 1₽ на заказ от 1194.76₽
В наличии!
Funtech Store - Надежность 93.5%
Более 798 подписчиков, дата открытия магазина 05.06.2019
- Положительные оценки: 94% (92)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 92%
Последнее обновление: 12.02.2022
Набор из приемника и передатчика для платы Arduino Uno, 433 МГц, су...
39 Отзывов
84 Заказов
189,05₽
3 шт., Супергетеродинный модуль беспроводного приемника 433 МГц, ма...
7 Отзывов
11 Заказов
325,90₽
Супергетеродинный модуль 433 МГц, компактный модуль для Arduino uno...
3 Отзывов
9 Заказов
172,20₽
3 шт. супер гетеродинный 433 мгц радиочастотный беспроводной приемн...
1 Отзывов
4 Заказов
214,98₽
Супергетеродинный модуль приемника-передатчика 433 МГц с антенной д...
2 Отзывов
4 Заказов
143,21₽
5 шт. DIFODA Супергетеродинный 433 мгц радиочастотный беспроводной ...
1 Отзывов
2 Заказов
339,57₽
Супергетеродинный комплект RF 433, модуль приемника-передатчика МГц...
1 Отзывов
2 Заказов
101,47₽ -18%
1 комплект 433 МГц RF Супергетеродинный модуль приемника-передатчик...
1 Отзывов
1 Заказов
114,82₽
1 шт. дифода Супергетеродинный 433 мгц радиочастотный беспроводной ...
1 Отзывов
1 Заказов
103,37₽
1 комплект 433Mhz RF Superheterodyne модуль приемника-передатчика K...
0 Отзывов
0 Заказов
95,03₽
1 комплект 433 МГц RF Супергетеродинный приемник модуль приемника-п...
0 Отзывов
0 Заказов
101,42₽
1 комплект 433Mhz RF Superheterodyne модуль приемника-передатчика K...
0 Отзывов
0 Заказов
89,25₽
11,80 долл. США
2,19 долл. США
17,98 долл. США
4,84 долл. США
14,42 долл. США
35,34 долл. США
5,65 долл. США
8,01 долл. США
5,65 долл. США
1,15 долл. США
9,99 долл. США
10,58 долл. США

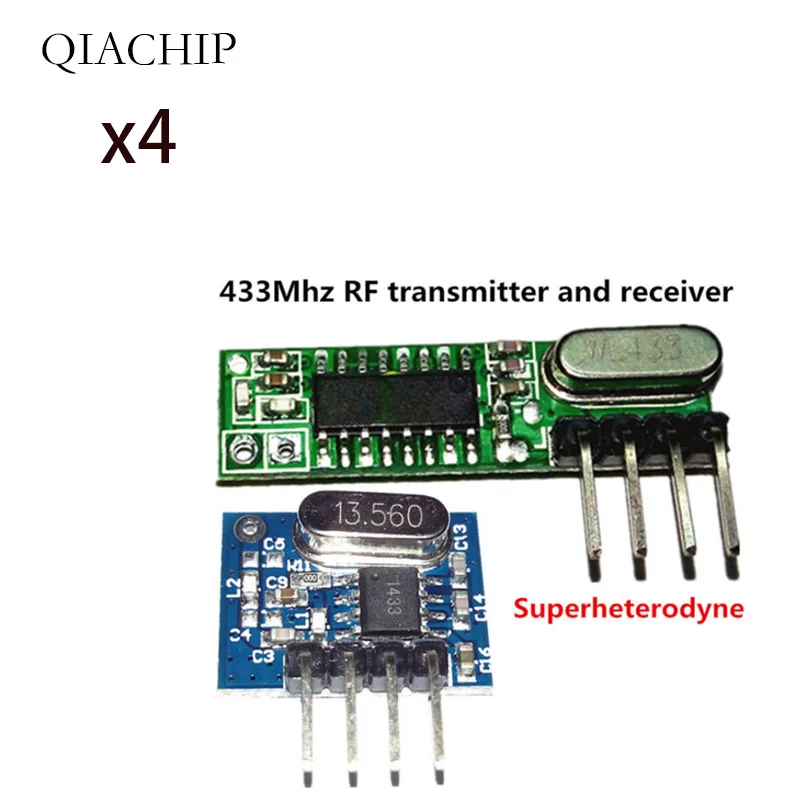

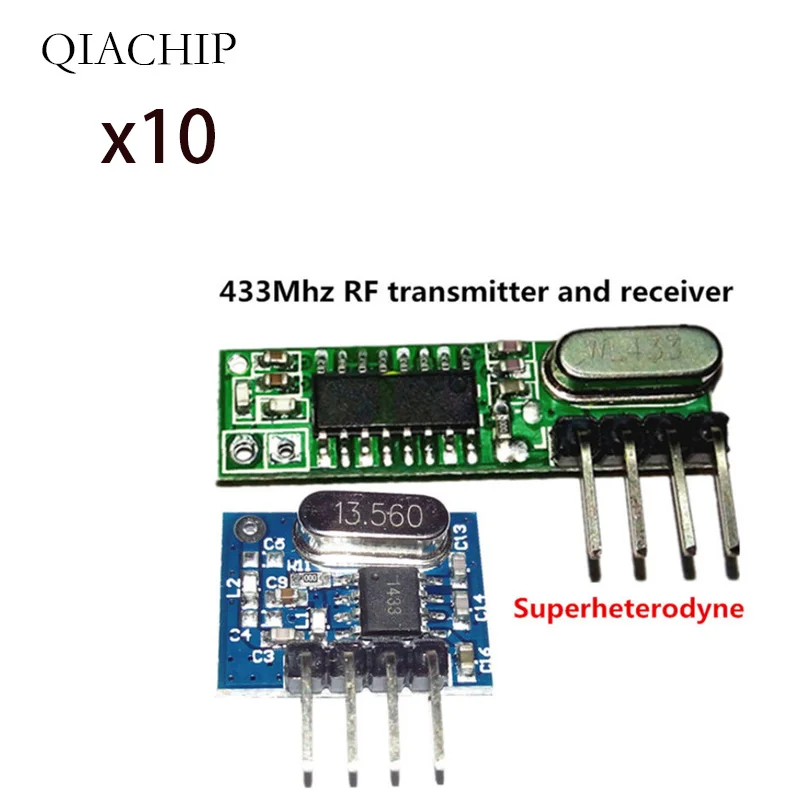

1 комплект 2 шт.Супергетеродин433 мгц радиочастотный беспроводной передатчик и модуль приемника, маленький размер, низкая мощность для беспроводного выключателя питания, розетка, светодиодный пульт дистанционного управления, электрические двери и т. д.

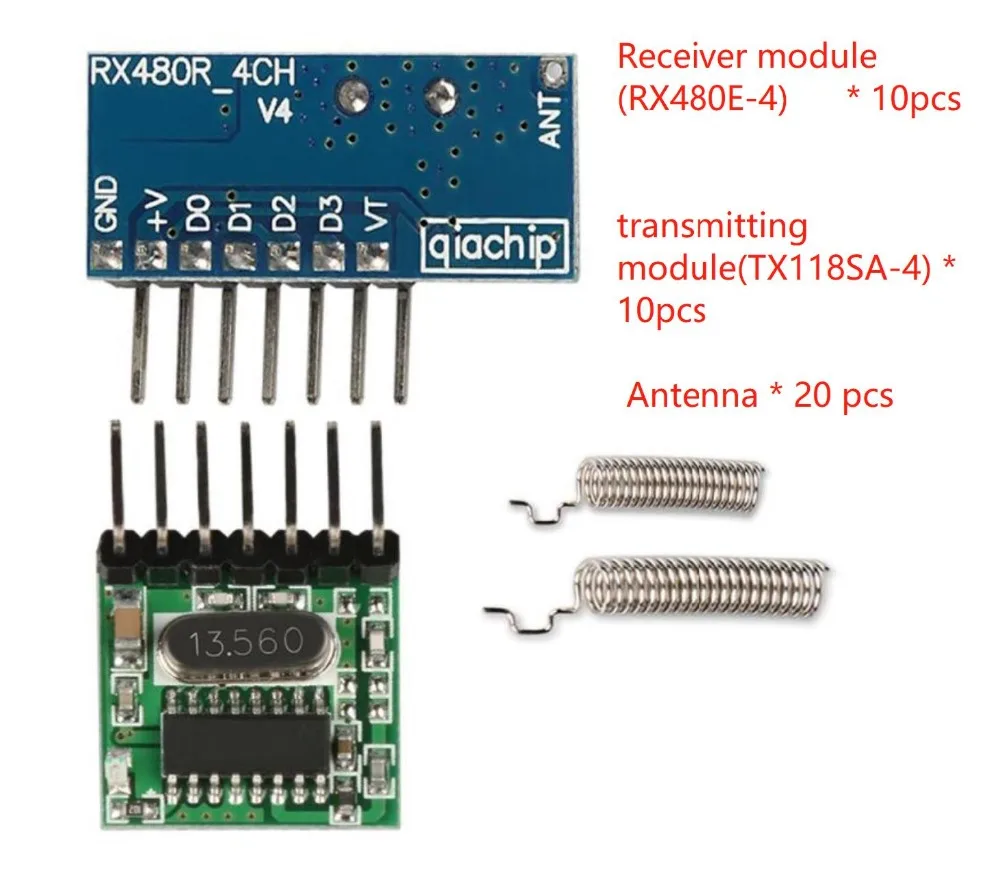

В комплект поставки 1 входит:
Модуль приемника * 2 шт.
Передающий модуль * 2 шт.
В комплект поставки 2 входит:
Модуль приемника * 5 шт.
Модуль передатчика * 5 шт.
В комплект поставки 3 входит:
Модуль приемника * 10 шт.
Модуль передатчика * 10 шт.
В данный комплект поставки антенна не входит.
Если вам нужен дополнительный пакет антенных модулей, пожалуйста, пройдите по следующим ссылкам:
Http://www.aliexpress.com/store/product/1set-RF-module-433-Mhz-superheterodyne-receiver-and-transmitter-Support-ASK-OOK-small-size-low-power/1456073_32571703475.html
Среда приложения
Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.
Описание продукта:

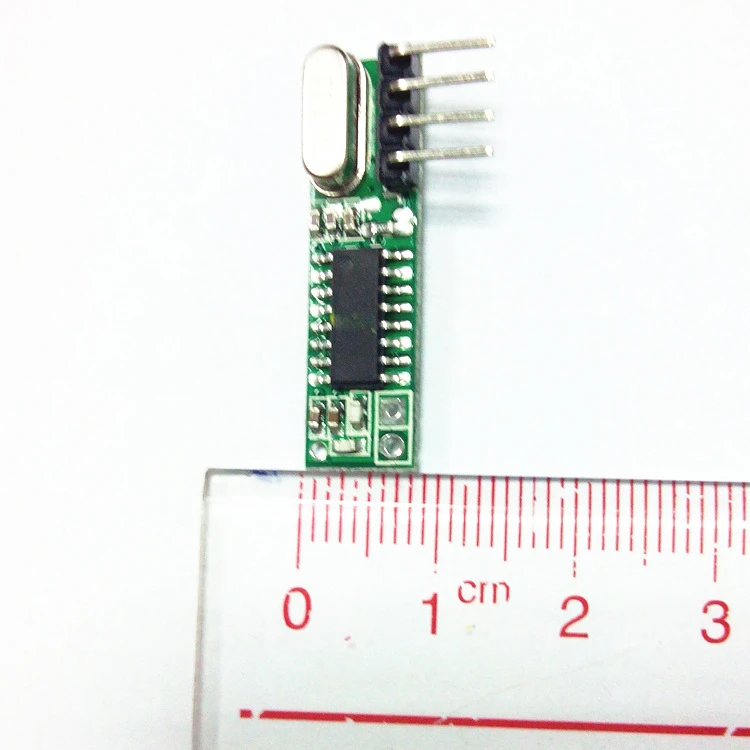

[Модуль приемникаE) пПродукция Модель: WL101-341
WL101-341 Супергетеродинный беспроводной приемникМодуль принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-110 дБм),
Работает с потреблением небольшой мощности, с большим динамическим диапазоном (больше 60 дБ). В модуле используется интегральная схема с высокой степенью интеграции, встроенный фронтальный усилитель с низким уровнем помех, преобразователи, фильтры, контур частотного синтезатора, и т.д., обеспечивает максимальную оптимизацию сигнала.
Продукт Особенности
1. Поддержка ASK/OOK модуляции, чувствительность приемника -110 дБм;
2. Рабочая частота: 433,92 МГц, пропускная способность около ±150 кГц;
3. Диапазон входного напряжения: 3,0 В-5 В;
Рабочий ток:
Тип: 5.0mA (требование: VDD = 5V) ; Тип: 6.0mA (требование: VDD = 3V)
4. Ток покоя: 1uA
5. Низкое энергопотребление;
6. Хорошая чувствительность и подавление паразитного излучения, легко проходит международные сертификации CE/Fcc;
7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;
8. Различные скорости передачи, общий модуль на 2 кГц, до 10 кГц;
9. Диапазон температур: -40-85 °C
10. Сверхмалый размер 30,25 х 8,5 х 1 мм (мм) (можно настроить по требованию клиентов)
11. Внешняя антенна: 32 см одножильный провод, намотан в спираль
12. Номер модели: [приемник] Модель: WL101-341; [передатчик] модель: WL102-341

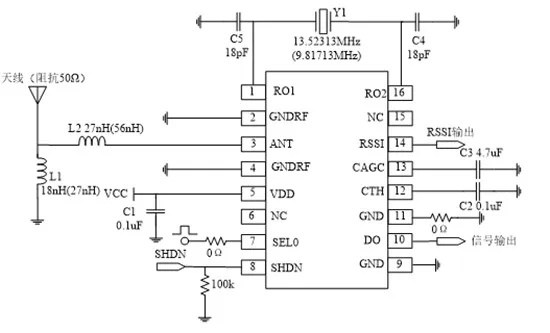

Схемы цепи

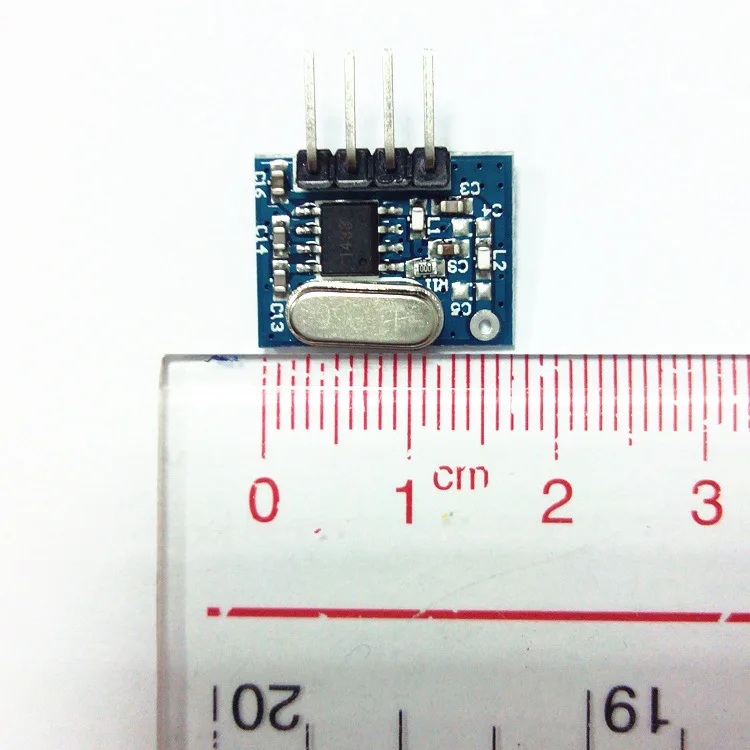

[Модуль передатчика] модель изделия: WL102-341
Модуль передатчика WL102-341-это модулированные передатчики UHF ASK, поддерживающие модуляции ASK и OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции. Можно применить для беспроводной связи на ближний радиус действия. Рабочая частота 433 МГц, мощность передачи более 11 дБм.
Продукт Особенности
1. Поддержка модуляции ASK/OOK, мощность передачи больше 11 дБм;
2. Рабочая частота: 433,92 МГц;
3. Диапазон входного напряжения сети: 2,0 В-3,6 В;
4. Режим выключения малой мощности менее 1 микроампер;
5. Скорость передачи до 20 кГц;
6. Расстояние запуска: 20-100 метров
7. Размер: 16*12*1 мм
8. Внешняя антенна: 25 см, обычный многожильный или одножильный провод
9. Диапазон температур: -45-85
°C
Схемы цепи
Приложений
1. Беспроводной выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,
2. Контроль доступа, электрокары, мотоциклы, автомобильные противоугонные устройства, дистанционные устройства для открывания дверей, система управления устройствами для закрывания
3. Системы безопасности и видеонаблюдения, домашние системы безопасности, электрические двери, хост-системы сигнализации, сигнализация
4. Управление помещениями, раздвижные двери, окна, разъем с дистанционным управлением, светодиод с дистанционным управлением, электрические двери с дистанционным звуковым управлением, дистанционное управление для гаражных ворот, выдвижные двери с дистанционным управлением, дистанционное управление для подъемных ворот, скользящих дверей
5. Устройства для умного дома, шторы с дистанционным управлением, дистанционное управление для MP3- и аудио устройств.

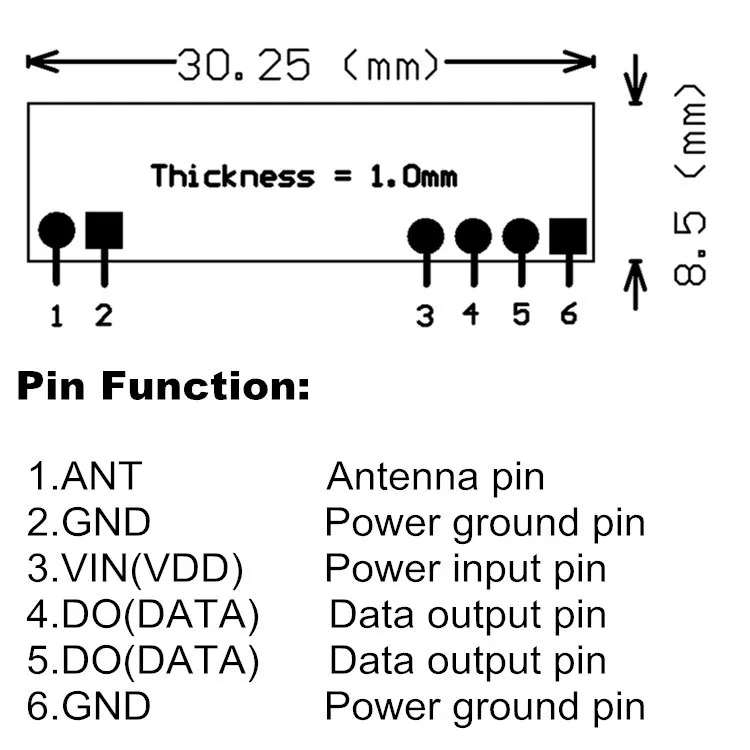

Сокращения:
1.ANT
2.GND
3.VDD
4.DATA
5.DATA
6.GND
Обозначение терминов для модуля передатчика:
DAT
-Волна входного сигнала
OUT-Антенны pin-код. Радиочастотного сигнала outpuФутболка,CПрямое подключение к антенне.
RU-Включение Pin-код.Но этот штырь подключен к блоку питания, никакой функции
- -Мощность-заземление. К заземляющему проводу подключите питание.
+ -Штырь источника питания. Ввод питания
Описание выбора антенны
Общий режим применения
Для общей сферы применения
,Антенна может непосредственно принять общие характеристики с рынка;
Конкретная информация:
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм (за исключением кожи антенны): 0,5 мм
;
Длина провода с приварным концом: 17,5 мм, длина провода входа антенны: 9,5 мм;
Диаметр обмотки антенны (с оболочкой антенны): 5 мм;
Количество оборотов обмотки: 15 оборотов
Схематический чертеж:

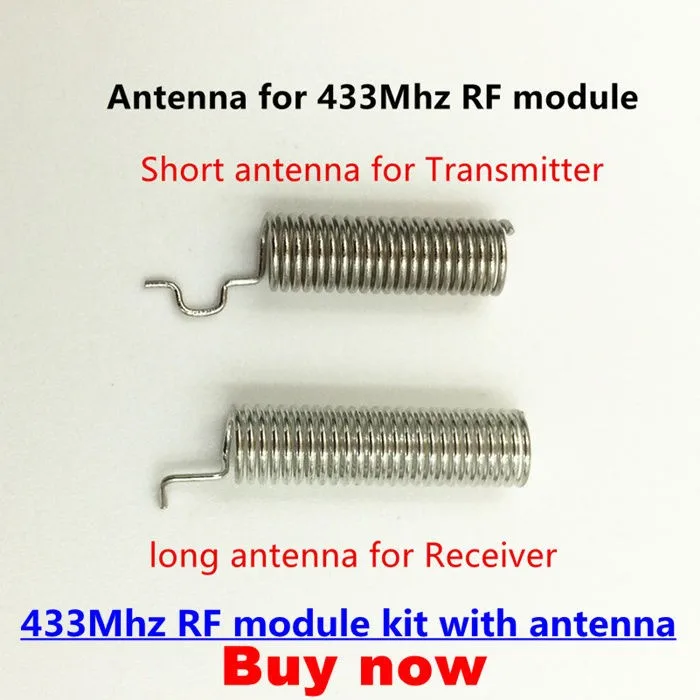

Чтобы купить соответствующий модуль пакета антенны, пожалуйста, нажмите на изображение выше.
Специальный режим обогащения
Общий режим применения не подойдет при увеличенном расстояние связи, при увеличенном расстоянии связи сигнал может приниматься в специальном режиме обогащения, конкретная информация следующая:
Антенна 433 МГц
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм
Длина провода с приварным концом: 12 мм
Диаметр обмотки антенны (без оболочки антенны): 3,0 мм;
Количество оборотов обмотки: 26 оборотов; длина обмотки: 36 мм
Схематический чертеж:
