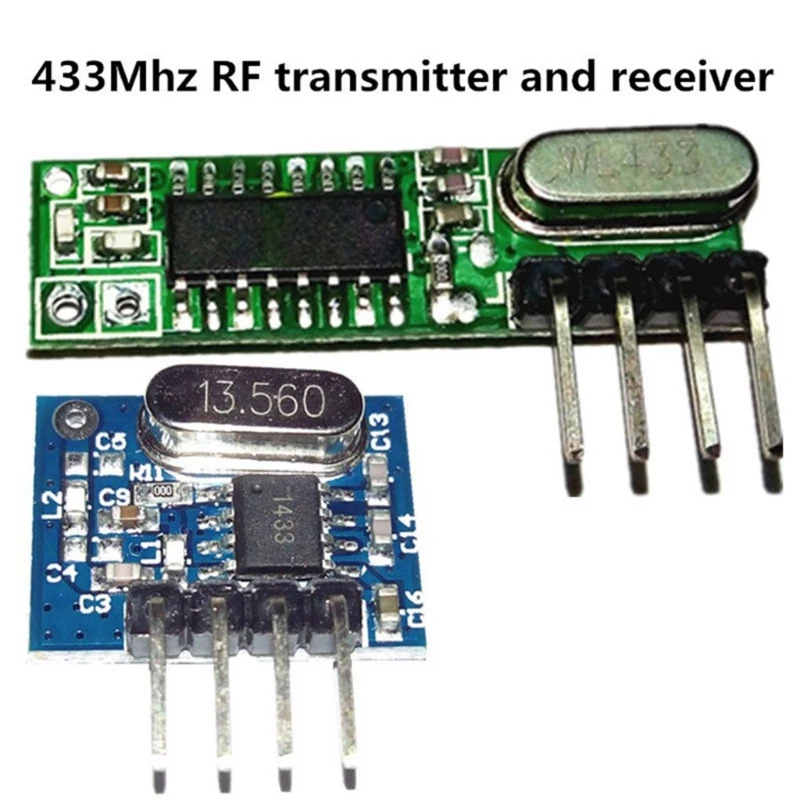

Супергетеродинный RF-кабель WL102-341, 433 МГц, для ARMMCU Модуль приемника-передатчика, с антенной, 1 комплект

Описание:

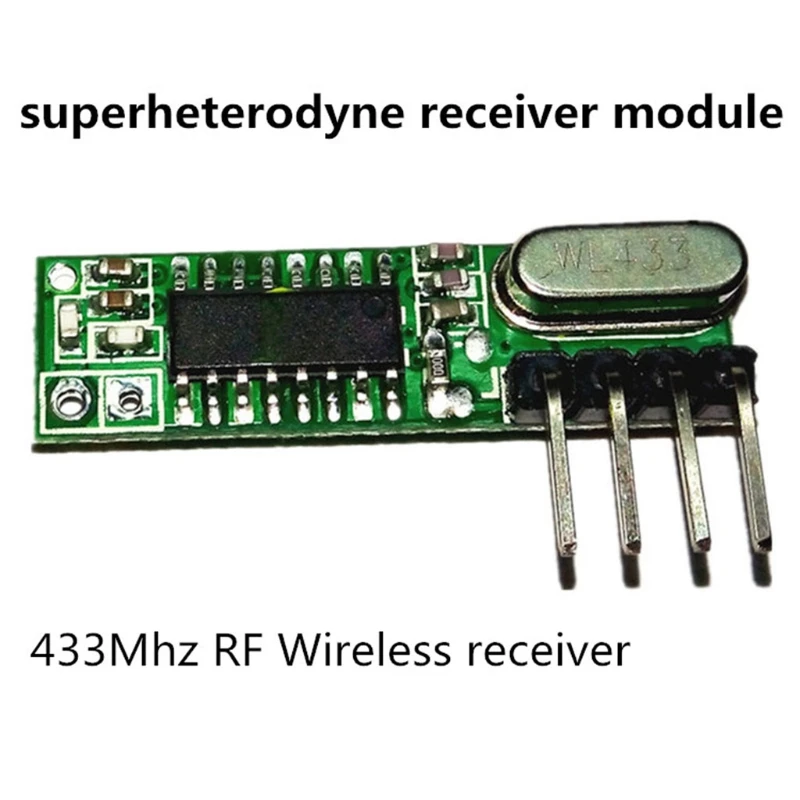

1. Модуль приемника:

Особенности:

WL101-341 модуль беспроводного приемника supergeterodyne принимает демодуляторы UHF ASK, поддерживающие модуляцию ASK и OOK.

Модуль приемника имеет высокую чувствительность (-110dBm),

Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ).

Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.

Низкое энергопотребление

Хорошая селективность и ложное подавление радиации.

Хороший локальный осциллятор подавления радиации, множественный модуль приемника для работы с (т. Е. Более чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема.

Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц.

Среда применения:

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

Характеристики:

Модель: WL101-341

Материал: пластик + металл

Цвет: как на фотографии

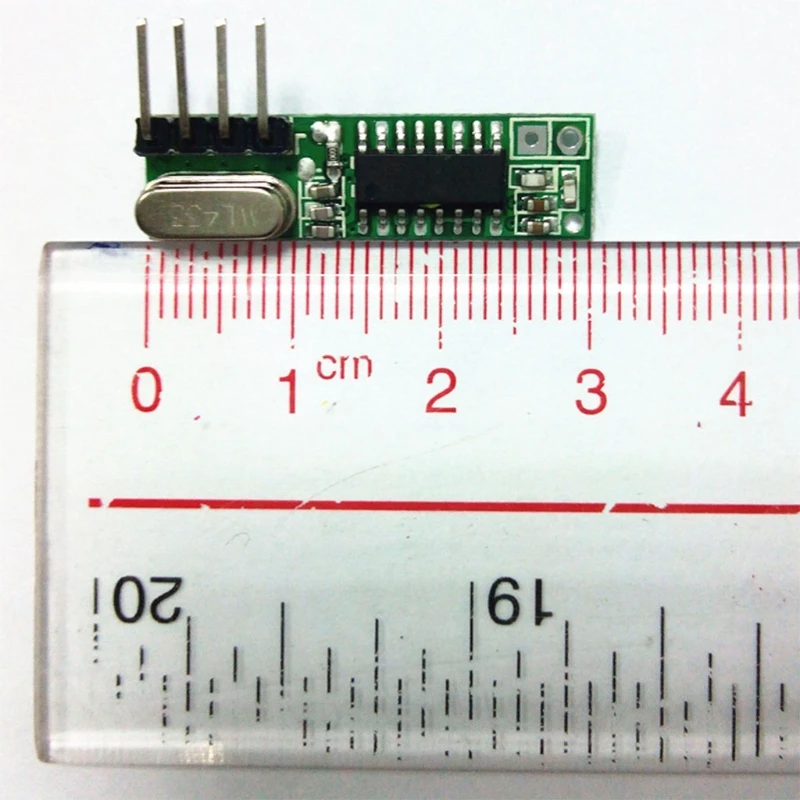

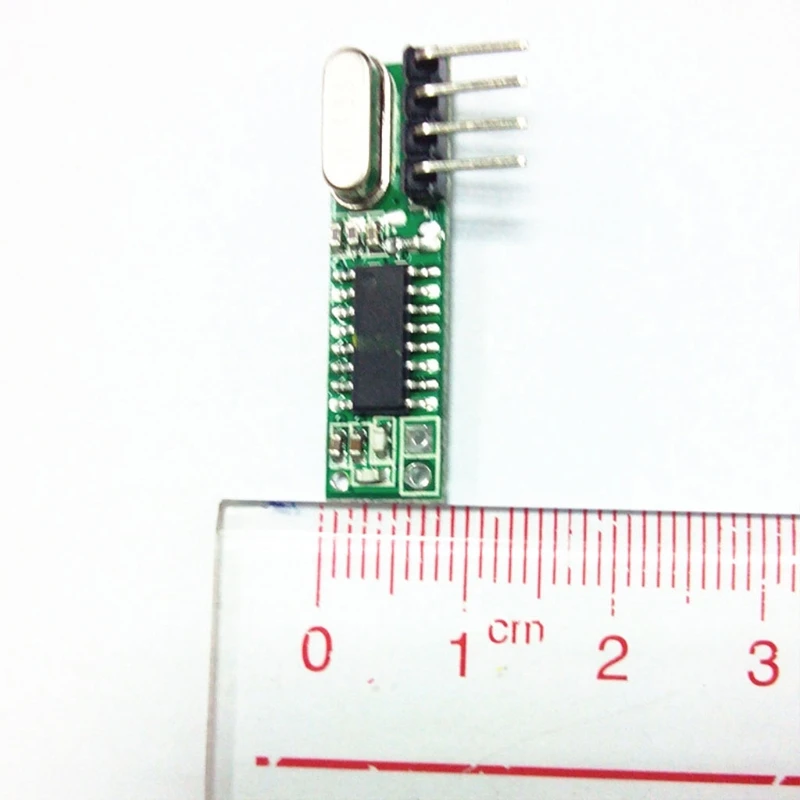

Размер: 30,25 × 8,5 × 1 мм

Рабочая частота: 433,92 МГц

Полоса пропускания: около ± 150 кГц;

Сетевой Диапазон входного напряжения: 3,0 V-5V;

Рабочий ток: Тип: 5.0mA (требование: VDD = 5V) ; Тип: 6.0mA (требование: VDD = 3V)

Ток покоя: 1uA

Диапазон температур: -40 ° ~ 85 °

Внешняя антенна: 32 см одножильный провод, раненный в спираль

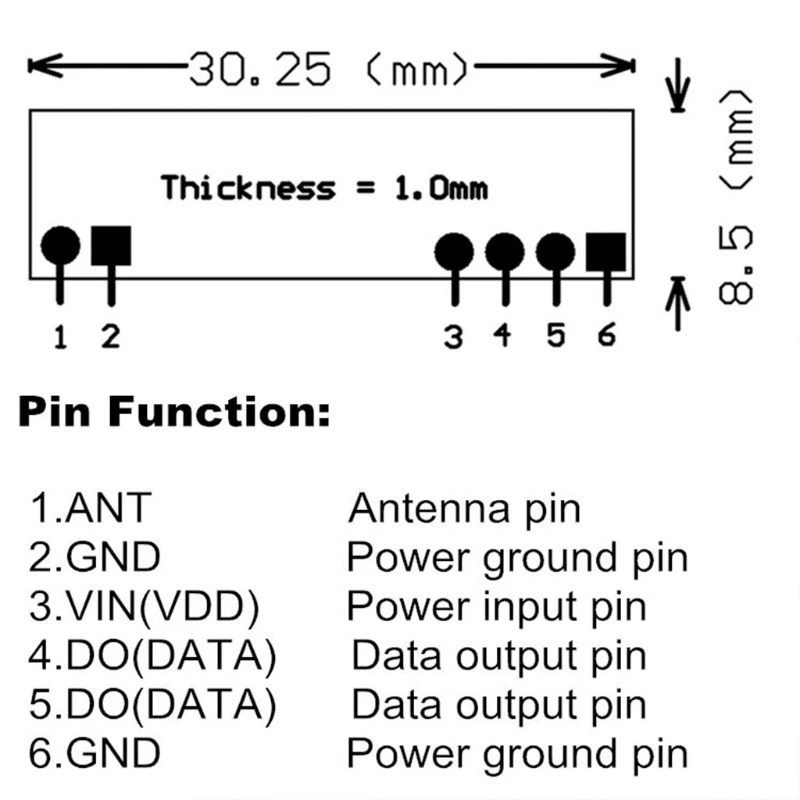

Приемник модуль расширения, штыревая панель Разрешение:

Функция контакта:

1. Муравей: штырь антенны

2. GND: мощность заземления

3. VIN(VDD): входное напряжение

4. DO (данные): вывод данных

5. DO (данные): вывод данных

6. GND: мощность заземления

2. Модуль передатчика:

Особенности:

WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK.

Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью.

Рабочая частота 433 МГц, мощность передачи больше 11dBm.

Применение

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,

2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками

3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация

4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери

5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

Характеристики:

Модель: WL102-341

Материал: пластик + металл

Цвет: как на фотографии

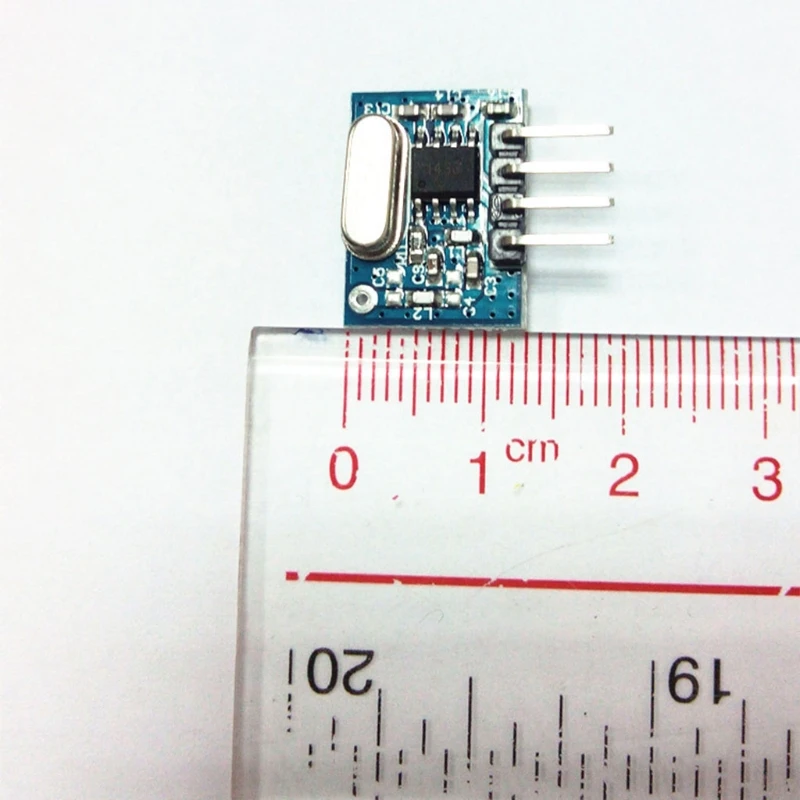

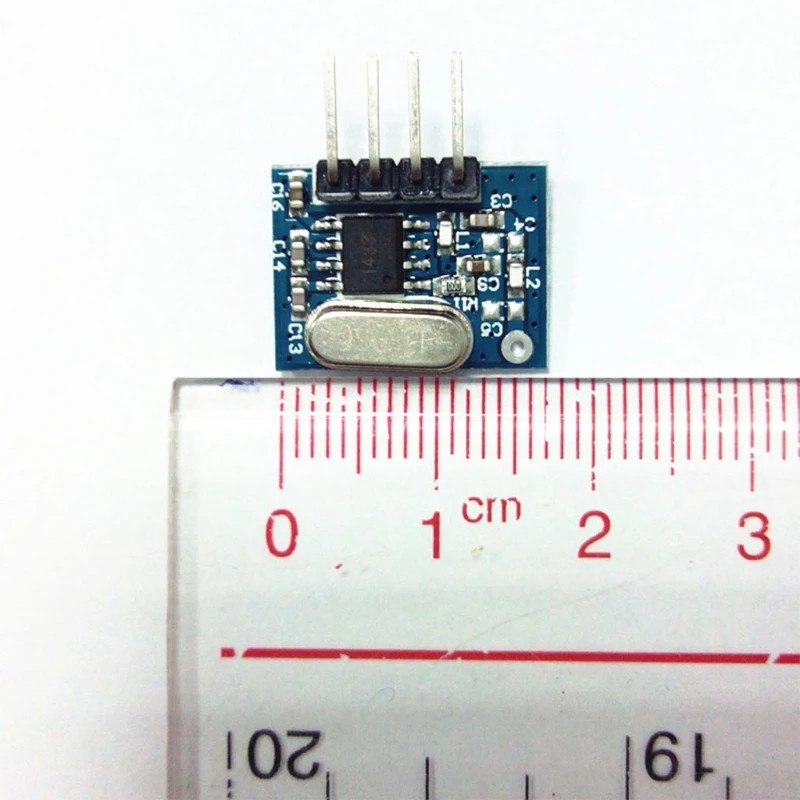

Размер: 16 × 12 × 1 мм

Рабочая частота: 433,92 МГц

Сетевой Диапазон входного напряжения: 2,0 V-3,6 V

Ток режима выключения составляет менее 1UA

Скорость передачи: до 20 кГц

Расстояние запуска: 20-100 метров

Внешняя антенна: 25 см Обычная Многожильная или одножильная линия

Диапазон температур: -45 ° ~ 85 °

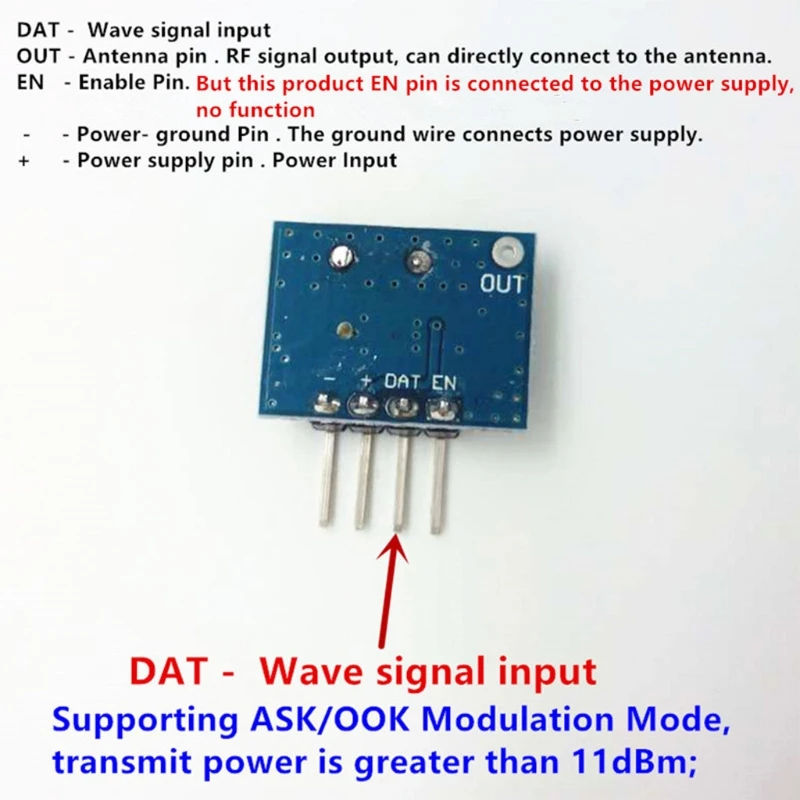

Передатчик Модуль расширения, штыревая панель Разрешение:

Вход сигнала DAT - Wave.

Штырь внешней антенны. Выход радиочастотного сигнала, может непосредственно подключаться к антенне.

EN - Enable Pin. Но этот продукт EN pin подключен к источнику питания, без функции.

--Мощность-заземление. Провод заземления соединяет источник питания.

+-Штырь источника питания. Вход питания.

Количество: 1 комплект (другие демонстрационные аксессуары на рисунке не включены)

Примечание:

1. Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов

2. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

3. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

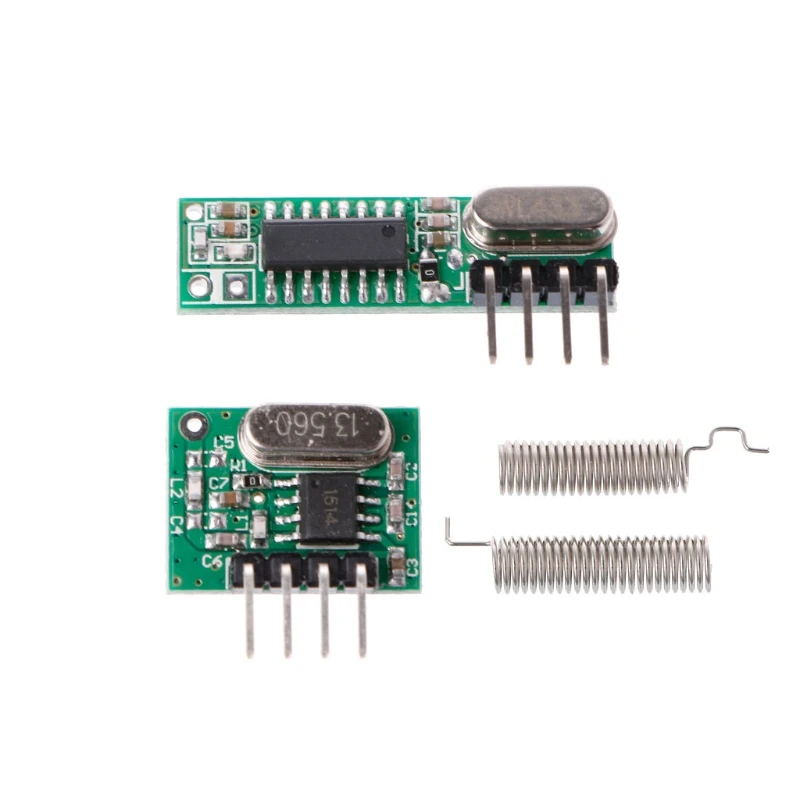

Посылка включает в себя:

1 X модуль приемника (WL101-341) (без розничной упаковки)

1 X модуль передатчика (WL102-341)

2 X антенна (короткая антенна для передатчика; Длинная антенна для приемника.)
