Плата Waveshare STM32 STM32F4 STM32F405 STM32 ARM Cortex-M4 STM32F407ZxT6 STM32, набор макетной платы = стандартная

Обзор

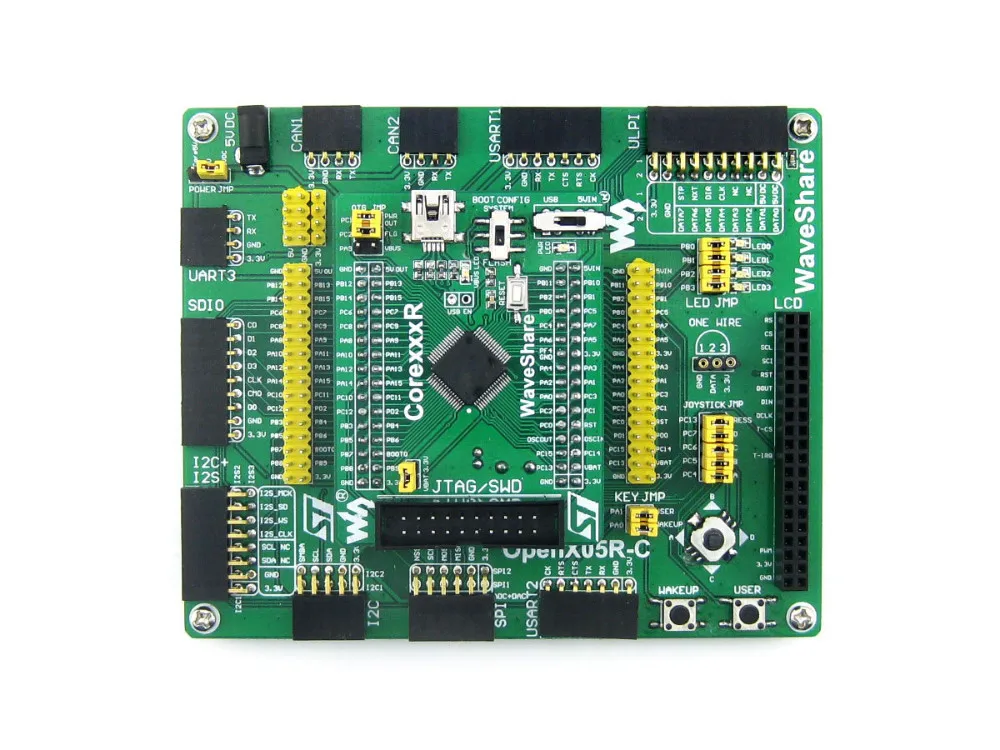

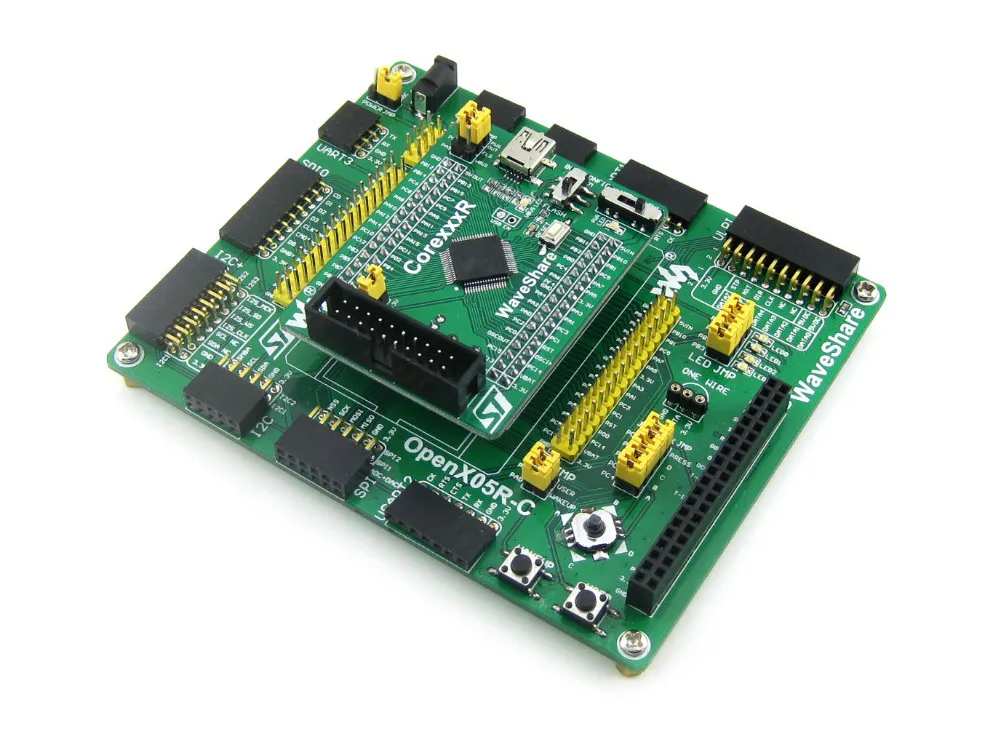

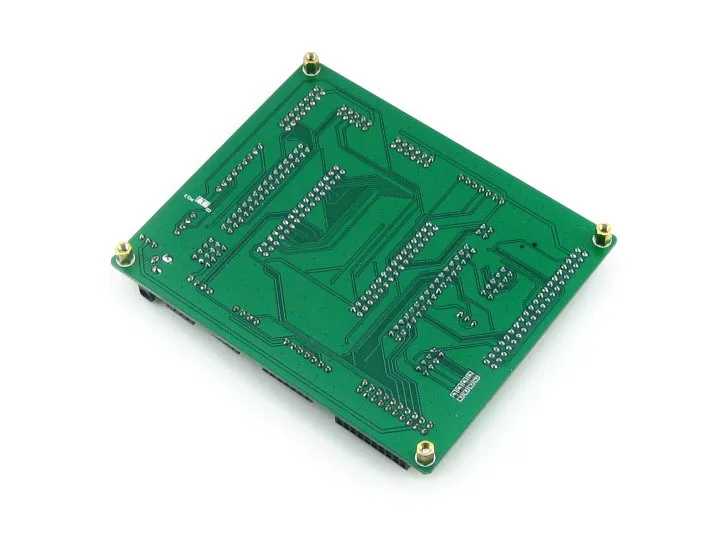

Open405R-C-это разработочная плата STM32, предназначенная дляSTM32F405RGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore405R.

Open405R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

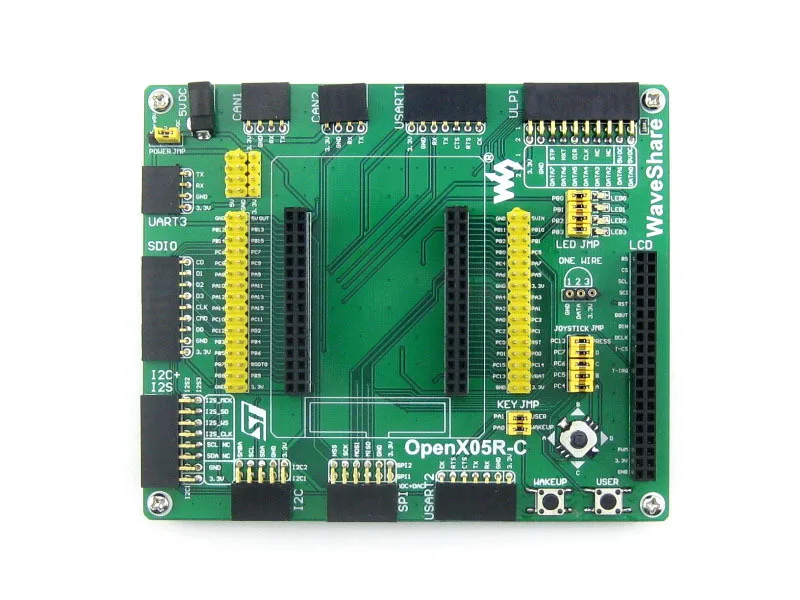

Что на материнском доскеMCU разъем основной платы:Для легкого подключения Core405RUART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPII2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модульИнтерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.Интерфейс SPI1/SPI2 + AD/DAЛегко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а такжеUSART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.ЖК-дисплей интерфейс:Для подключения сенсорного ЖК-экранаULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F405R интегрирует USB HS контроллер без какого-либо устройства PHY)UART1 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобноCAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобноОднопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.5V DC jack5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователяMCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширенияСветодиоды джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные проводаДжойстик джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные проводаКлюч пользователя/перемычка кнопки пробужденияКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные провода5 в выбор мощности перемычки:Питание от ядра 5 В или 5 в постоянного токаСветодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программыИнструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодомКнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователяДжойстик:Удобно для ввода/вывода (пять позиций)Что на Core405RSTM32F405RGT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Cortex-M4 32-разрядный процессор RISCРабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГцОперационной Напряжение:1,8 V-3,6 VПосылка:LQFP64Память:1 Мб флэш, 192 + 4кб SRAMMCU интерфейсы связи:3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CANUSB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY1 x USB HS ULPI (требуется внешняя PHY)AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAPAMS1117-3.3:3,3 V регулятор напряженияMIC2075-2:Бортовое USB устройство управления питаниемМощность переключения питания,Питание от 5Vin или USB подключенияВыбор режима загрузки,Для настройки BOOT0 pin-кодМощность индикаторVBUS светодиодныйКнопка сброса8 м с украшением в виде кристаллов32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкойИнтерфейс JTAG/SWD:Для отладки/программированияРазъем USB,Используется для установления связи USB между ПК и платой разработки STM32MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTGUSB джемперКороткий Джемпер при использовании USBОткройте перемычку для отключения от соответствующего порта ввода/выводаVBAT Перемычка выбораКороткий Джемпер для использования системы питанияОткройте перемычку для подключения VBAT к внешнему питанию, например, к аккумуляторуФото

Примечание:Open405R-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.Open405R-C не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (KEIL и т. д.)Демонстрационный код (примеры в C, μC/OS-II)Схема (PDF)STM32 разработка документов (техническое описание и т. Д.)Посылка содержит
