Waveshare STM32 плата для разработки для STM32F405R серии MCU STM32F405RGT6 Cortex-M4 с полным интерфейсом = стандарт Open405R-C

Обзор

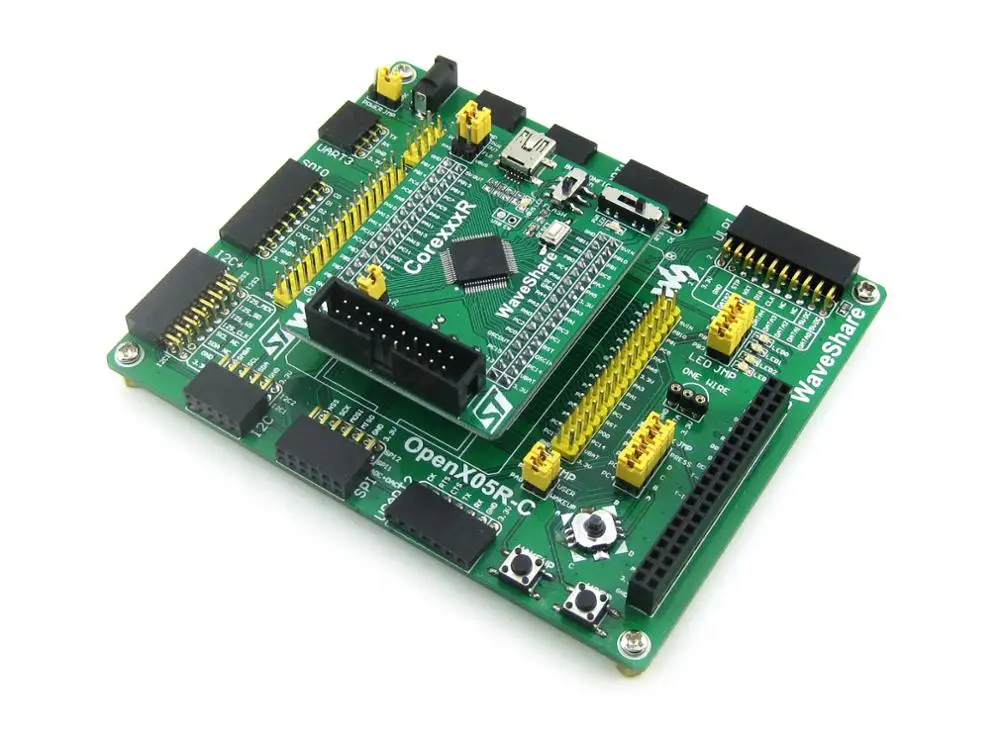

Open405R-C-это разработочная плата STM32, предназначенная дляSTM32F405RGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore405R.

Open405R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

Посылка

Вес:0,238 кг

Что на материнском доске

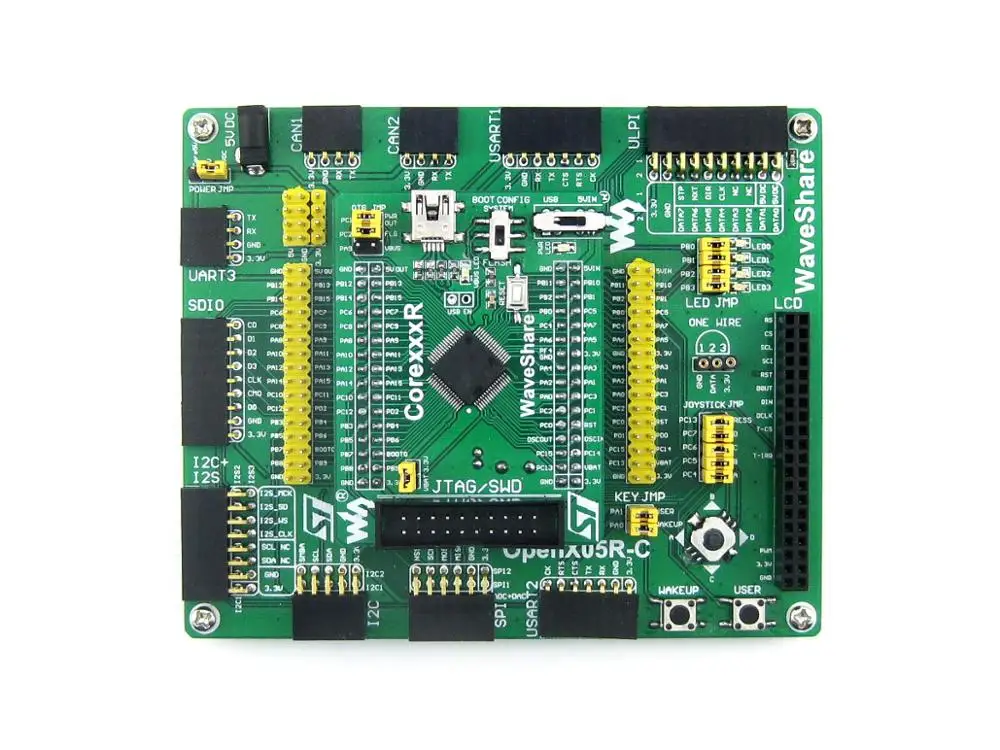

MCU разъем основной платы:Для легкого подключения Core405R Интерфейс UART3:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс SPI1/SPI2 + AD/DA Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. ЖК-интерфейс:Для подключения сенсорного ЖК-экрана Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F405R интегрирует USB HS контроллер без какого-либо устройства PHY) Интерфейс UART1:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Перемычка светодиодов Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Перемычка для джойстика Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ пользователя/перемычка кнопки пробуждения Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода 5 в выбор мощности перемычки:Питание от ядра 5 В или 5 в постоянного тока Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Удобно для ввода/вывода (пять позиций) Что на Core405R

STM32F405RGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-битный RISC Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Рабочее напряжение:1,8 В-3,6 В Посылка:LQFP64 Воспоминания:1 Мб флэш, 192 + 4кб SRAM MCU коммуникационные интерфейсы: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN USB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY 1 x USB HS ULPI (требуется внешняя PHY) AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 В регулятор напряжения MIC2075-2:Бортовое USB устройство управления питанием Выключатель питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки бут0 pin Индикатор питания VBUS светодиодный Кнопка сброса Кристалл 8 м 32,768 K кристалл,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32 Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG Usb-джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от соответствующего порта ввода/вывода Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору Фотографии

Примечание: Open405R-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART. Open405R-C не интегрирует функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open405R-C
