Плата разработки STM32F205RBT6 STM32F205 STM32 ручка оценки + PL2303 USB UART модуль в комплекте = стандарт детской модели

Обзор

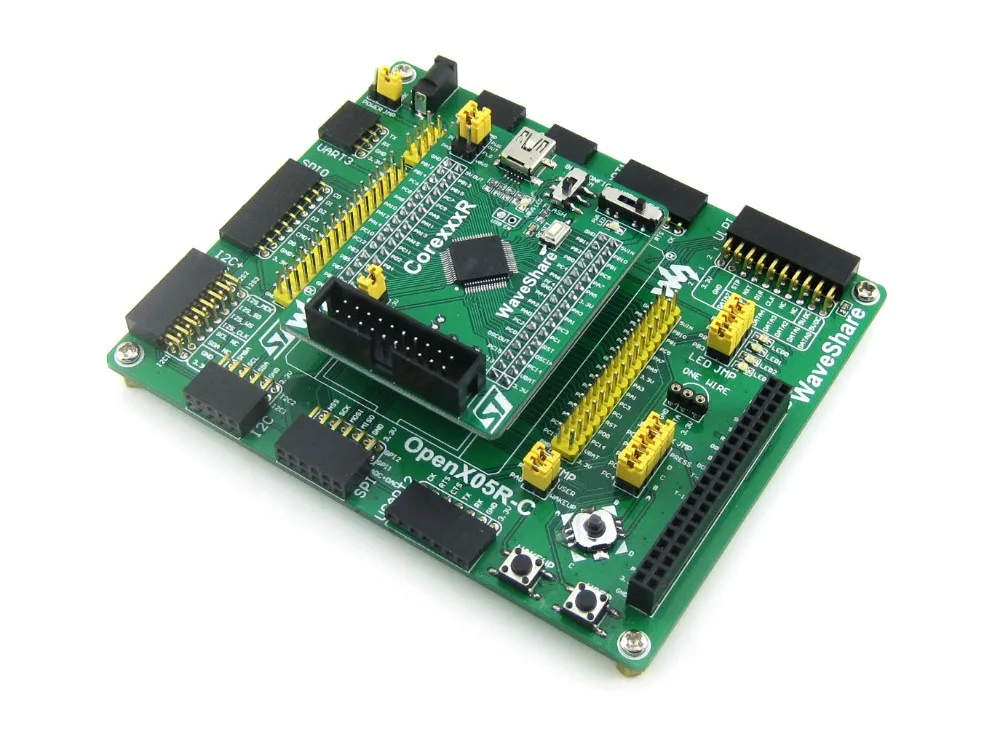

Open205R-C-это разработочная плата STM32, предназначенная дляSTM32F205RBT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore205R.

Open205R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

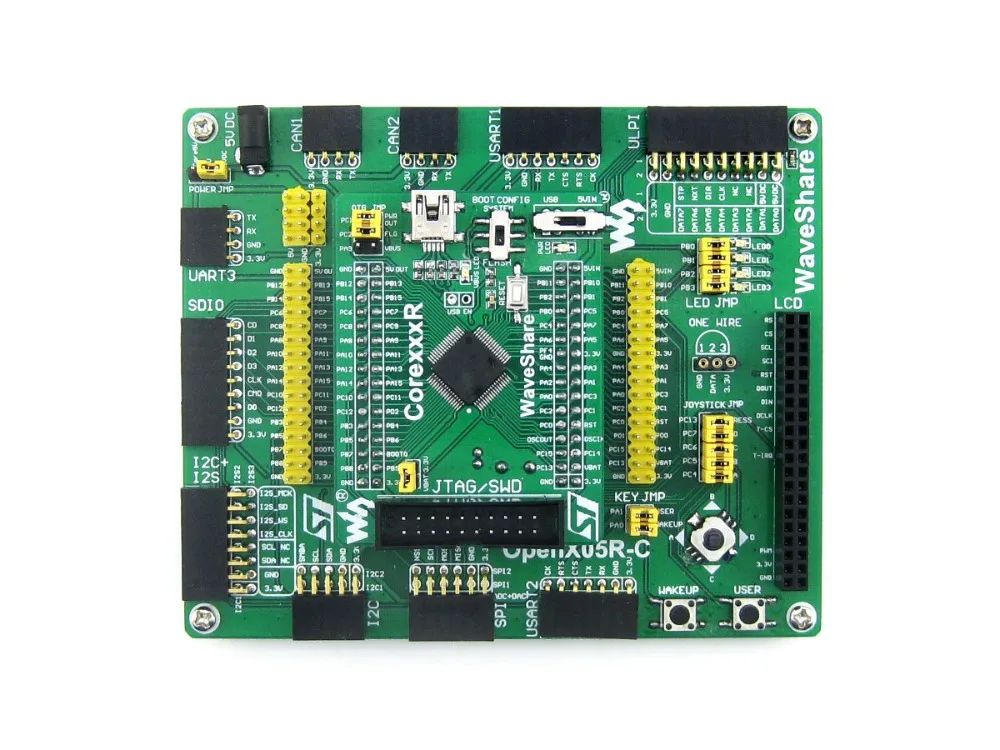

Что на материнском доске

MCU разъем основной платы:Для легкого подключения Core205R UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс SPI1/SPI2 + AD/DA Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. ЖК-дисплей интерфейс:Для подключения сенсорного ЖК-экрана ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F205R интегрирует USB HS контроллер без какого-либо устройства PHY) UART1 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиоды джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Джойстик джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ пользователя/перемычка кнопки пробуждения Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода 5 в выбор мощности перемычки:Питание от ядра 5 В или 5 в постоянного тока Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Удобно для ввода/вывода (пять позиций) Посылка содержание

Вес:0,238 кг

Что на Core205R

STM32F205RBT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M3 32-разрядный процессор RISC Рабочая частота:120 МГц, 150 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP64 Память:128 Кб Flash, 64 + 4 КБ SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN USB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY 1 x USB HS ULPI (требуется внешняя PHY) AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 V регулятор напряжения MIC2075-2:Бортовое USB устройство управления питанием Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса Натяжной канат длиной 25 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32 MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от соответствующего порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору Фото

Примечание: Open205R-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART. Open205R-C не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open205R-C
