Беспроводной передатчик и приемник RF модуль комплект (SV610 + SU108-TTL + SW433-TH32) в 433 МГц TTL интерфейс

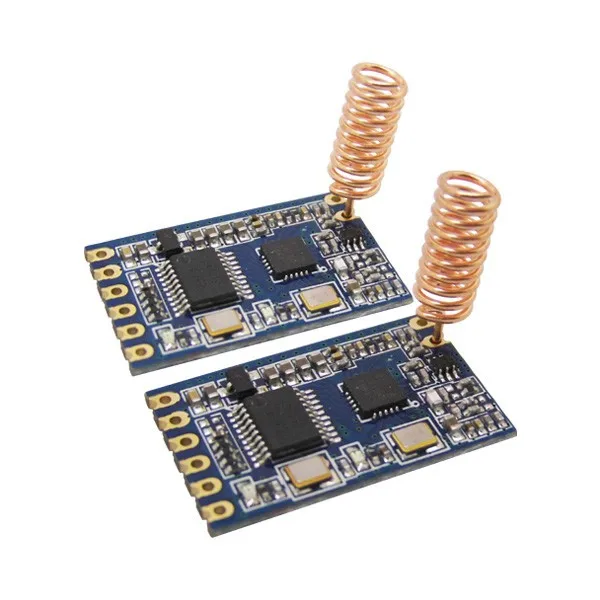

SV610Высокоинтегрированный модуль радиопередачи данных. Он принимает высокопроизводительный кремниевый лабораторный чип Si4432 RF. Si4432 имеет низкую чувствительность приема и выходную мощность 100 мВт для обеспечения более длительного диапазона RF и высокого качества связи. SV610 поддерживает несколько каналов и идентификатор сети, чтобы повысить способность анти-помех. Пользователи могут настроить параметры через ПК или в цепи. Особенности небольших пакетов, большое расстояние, широкое рабочее напряжение и настройка Цепи делают SV610 дико развернутым во многих областях и приложениях.

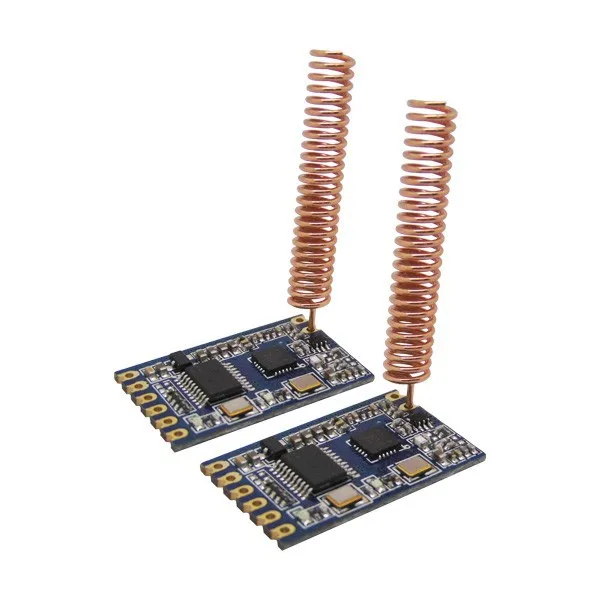

SW433-TH32Медная пружинная антенна. Это выделенная антенна, которая специально разработана для беспроводной системы связи (433 МГц). он имеет хороший VSWR, небольшой размер, гениальную структуру, легкую установку, стабильную работу, с хорошей антивибрацией и антивозрастной способностью.

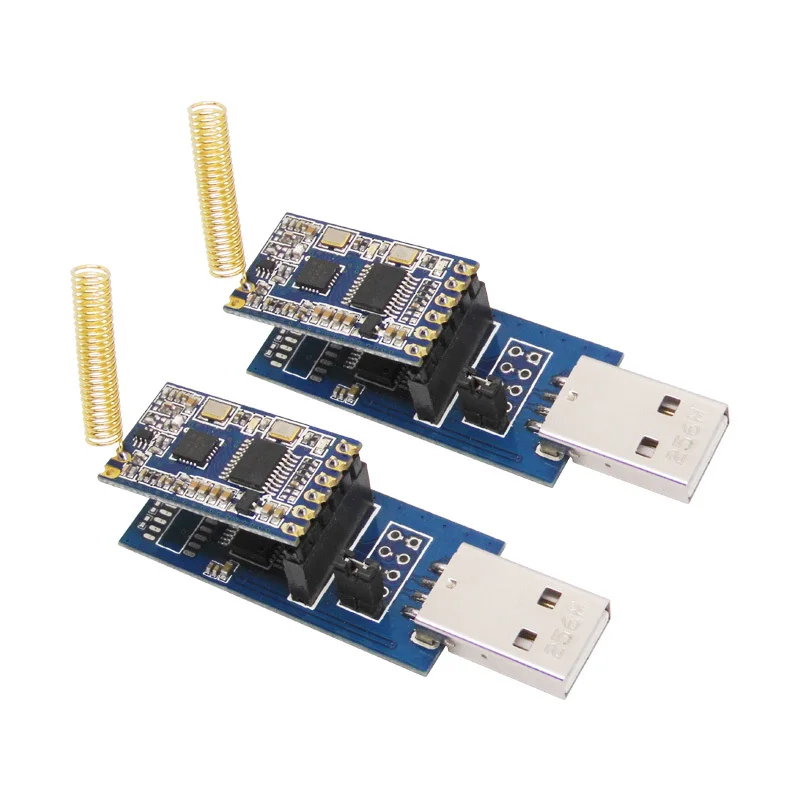

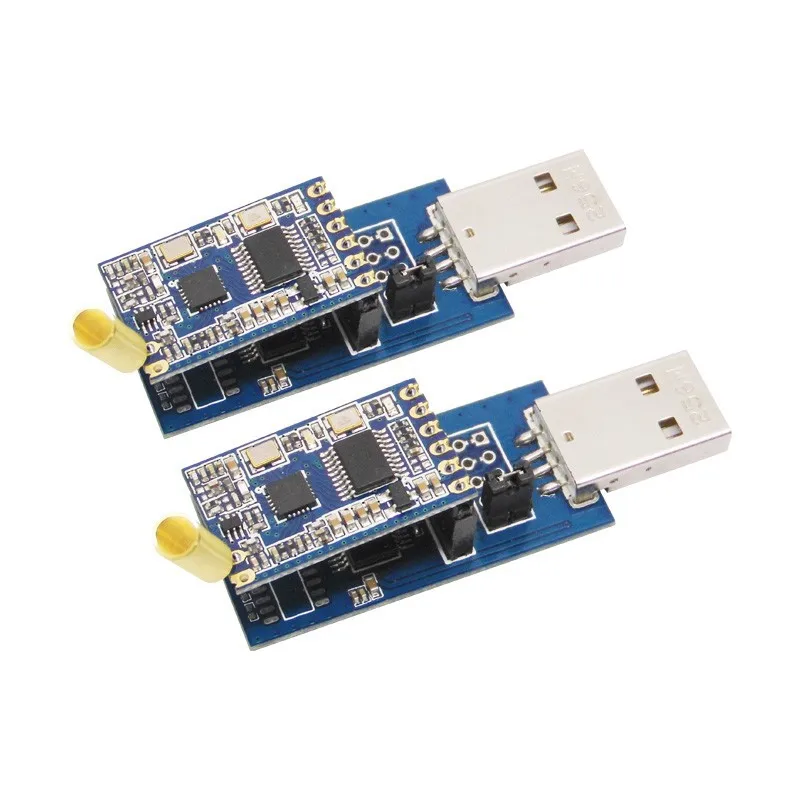

SU108Это недорогой модуль, который преуспевает через USB к мосту UART. Он поставляется с тремя типами интерфейса TTL/RS232/RS485, номера их модулей: SU108-TTLSU108-232SU108-485, для различных потребностей клиентов. он может удобно подключить беспроводной цифровой модуль с ПК, чтобы соответствовать соответствующим параметрам модуля через com-порт и передавать/получать данные. Интерфейс этого модуля прост, прост в использовании и имеет широкий спектр приложений.
Информация о продукте:
Характеристики:
Параметр
Мин
Тип
Макс.
Блок
Условия
Условия эксплуатации
Рабочее напряжение
2,8
5,0
6,0
V
Порт TTL
Рабочая температура
-40
25
+ 85
Потребление тока
Ток RX
25
Ма
Ток TX
95
Ма
@ 20dBm
Ток сна
≤ 5
UA
RF
Частота
414,92
433,92
453,92
МГц
@ 433 МГц
470,92
470,92
509,92
МГц
@ 470 МГц
849,92
868,92
888,92
МГц
@ 868 МГц
895,92
914,92
934,92
МГц
@ 915 МГц
Скорость передачи данных
1,2
9,6
38,4
Кбит/с
GFSK
Выходная мощность
-1
/
+ 20
ДБм
Набор по
Чувствительность
-121
ДБм
@ 1,2 Кбит/с
Особенности: * 1400 м RF линейный входРасстояние при 1,2 Кбит/с * Параметры частоты: 433 МГц (по умолчанию), 470/868/915 МГц для опции * 40 каналов * Сетевой идентификатор 4 байта * 2 байта идентификатора узла * Скорость передачи нескольких данных * Выходная сила поля RSSI * GFSK режим модуляции * Поддержка настройки параметров последовательного порта * Чувствительность до-121 дБм * Максимальная выходная мощность: 100 мВт * Рабочее напряжение 2,8 ~ 6,0 В * Автоматическое соответствие антенны и двунаправленный переключатель управления
Применение: * Удаленная Телеметрия * Автоматическое считывание счетчиков * Системы безопасности * Регистратор данных * Домашняя Автоматизация телеметрии * Записи персональных данных * Беспроводная связь данных * Автоматизация зданий и безопасность * Мониторинг здоровья * Беспроводные периферийные устройства ПК * Система контроля доступа
* Управление роботом
Схема:

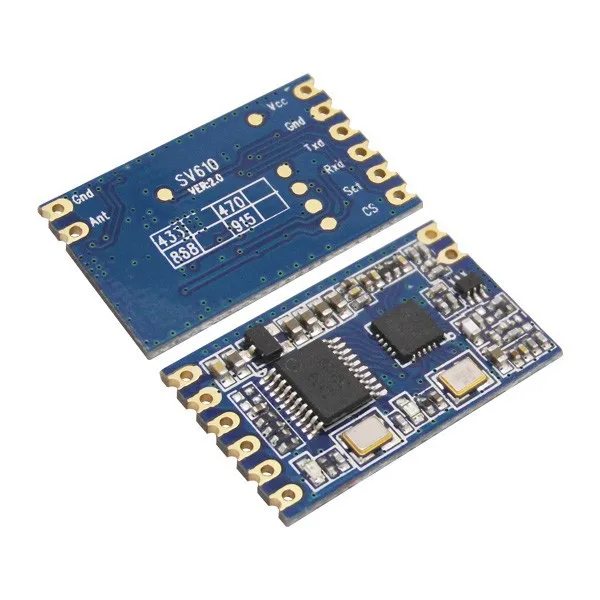

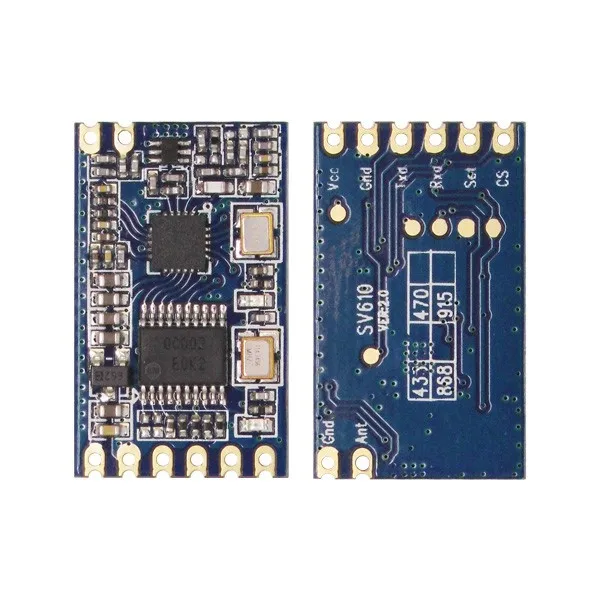

Определение штифта:
Размеры машины:
