Горячая распродажа! NiceRF 100 мВт маленький размер встроенный RF модуль TTL интерфейс беспроводной приемопередатчик SV610 в 433 МГц

Горячая распродажа! NiceRF 100 мВт маленький размер встроенный RF модуль TTL интерфейс беспроводной приемопередатчик SV610 в 433 МГц

1 шт. * SV610 (беспроводной радиочастотный модуль приемопередатчика 433 МГц TTL интерфейс 100 мВт 20dBm)

1 шт. * штифт

1 шт. * пружинная антенна

SV610Является промышленным классом и высокоинтегрированным радиочастотным трансивером, который принимает высокопроизводительный Si4432 от Silicon Labs и промышленного микроконтроллера. SV610 имеет стандартный интерфейс TTL, SV610 имеет хорошую чувствительность и выходную мощность 100 мВт для достижения долгосрочного диапазона RF и надежной связи RF. Чтобы избежать помех, SV610 обеспечивает 40 частотных каналов и настраиваемый идентификатор сети. SV610 является гибким, но простым в использовании, он поставляется со многими параметрами, такими как: частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры с помощью ПК или собственного устройства заказчика.

Характеристики:

Примечание: высокое качество 3,3 В LDO интегрирован, а Pin CS/SET-3,3 В интерфейс. TXD/RXD также 3,3 В для SV610-TTL

Параметры

Мин.

Тип.

Макс.

Блок

Состояние

Рабочее состояние

Диапазон напряжения

3,3

5,0

7,0

V

Уровень TTL

Рабочая температура

-40

25

+ 85

Потребление тока

Ток Rx

25

Ма

Уровень TTL

Ток Tx

95

Ма

@ 20dBm

Ток сна

≤ 5

UA

@ TTL уровень

Параметры RF

Частотный диапазон

414,92

433,92

453,92

МГц

@ 433 МГц

Скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выходная мощность

-1

/

+ 20

ДБм

Чувствительность

-121

ДБм

@ 1,2 Кбит/с

Особенности

Применение:

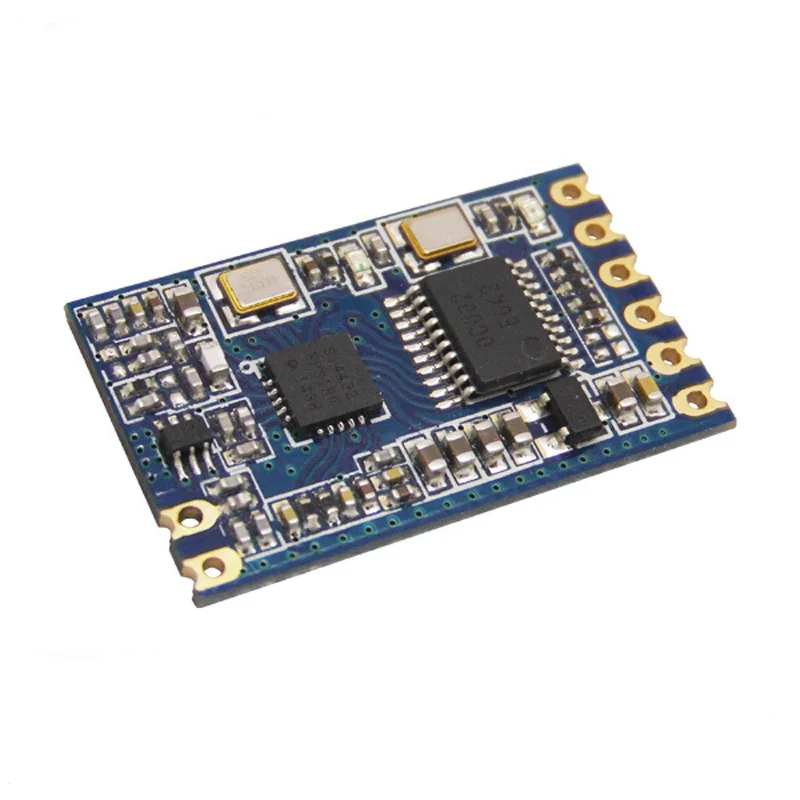

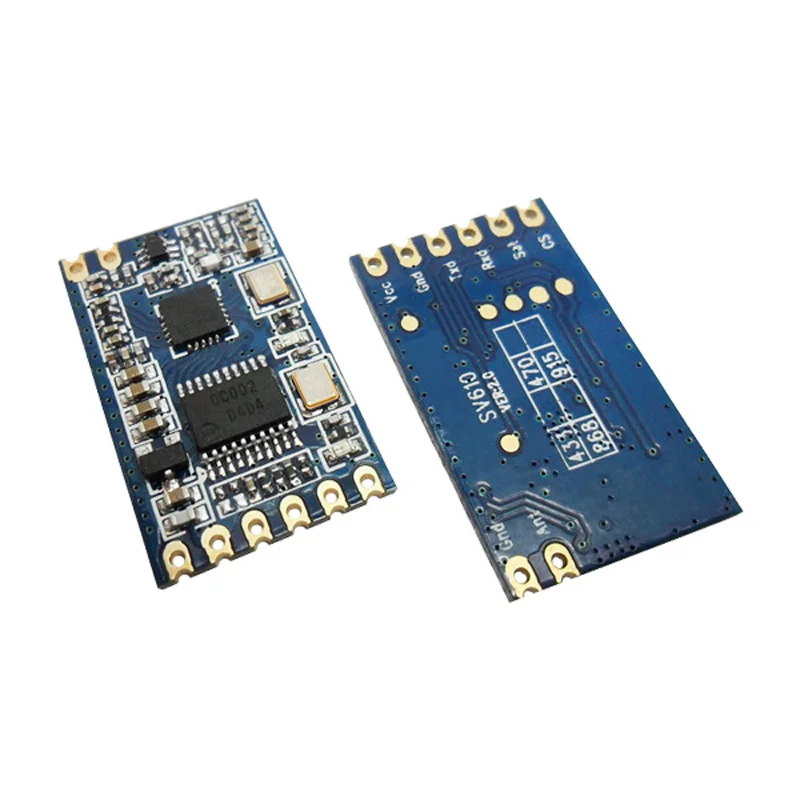

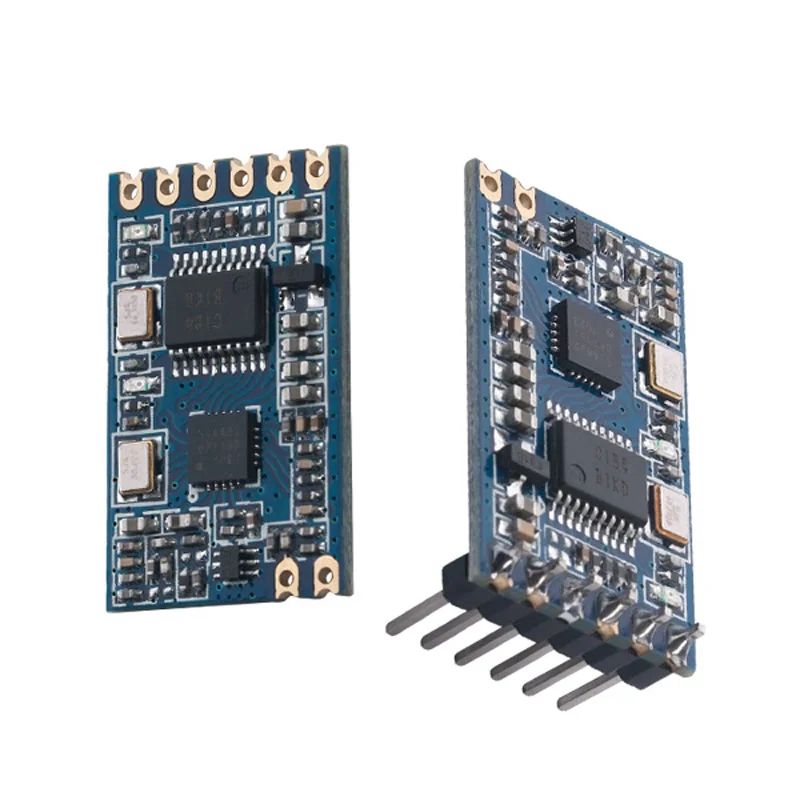

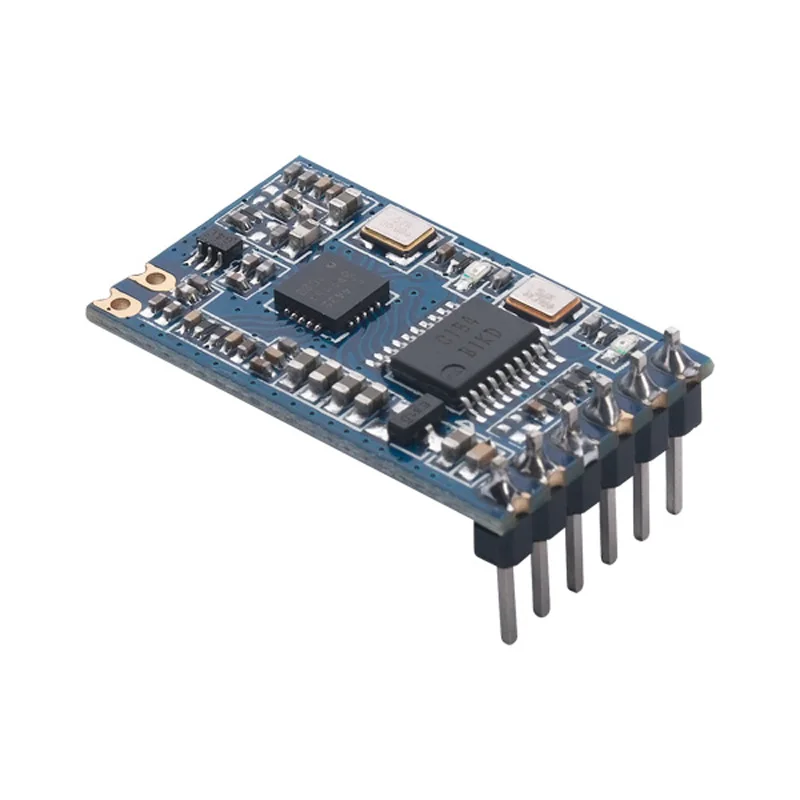

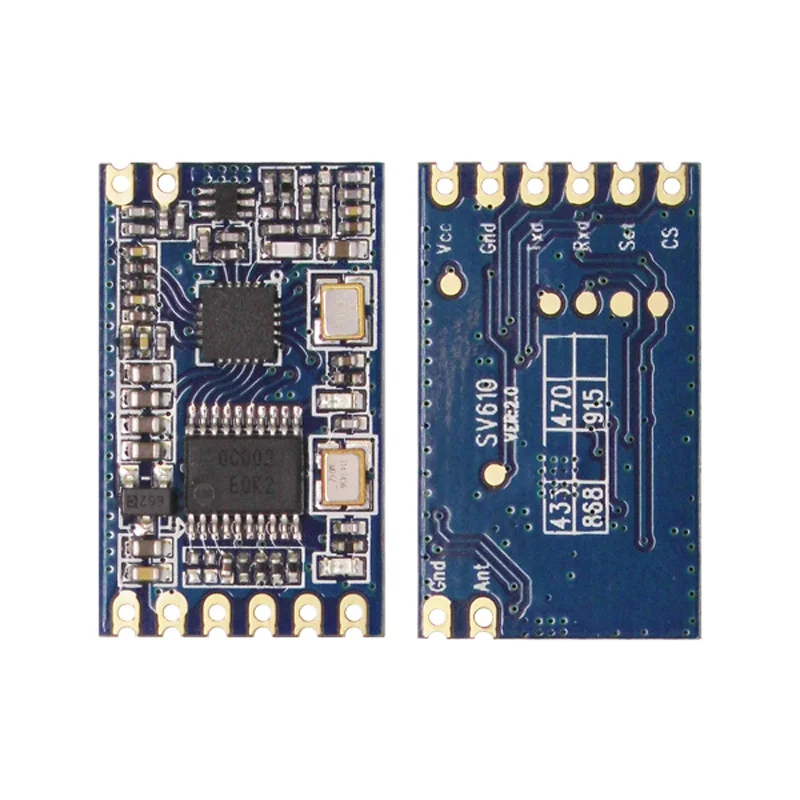

Демонстрация товара

Схема применения

Типичная схема приведена ниже:

Примечание: заземляющий штырь модуля и устройства должен быть соединен вместе.

Типичное применение:

Определение штифта:

Контактный номер.

Определение

Описание

1

VCC

Подключен к положительному источнику питания (Типичный 5 В)

2

GND

Подключен к земле

3

TXD

TXD модуля и подключение к внешнему RXD

4

RXD

RXD модуля и подключение к внешнему TXD

5

Набор

Режим конфигурации позволяет (низкий, чтобы войти в режим настройки, оставить открытым или подключить высокий уровень, чтобы выйти из режима настройки) действителен, когда CS Pin высокий или оставить открытым.

6

CS

Модуль позволяет работать (Потяните низко, чтобы модуль входил в

Режим сна, оставьте открытым или подключите высокий уровень, чтобы модуль мог войти в обычный рабочий режим)

Размеры механизма:

Аксессуары:

Как подключить антенну: антенна важна в общении. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Наконечники для антенны:

* Не близко к земле, металлу, магниту, большому току;

* Если вы пользуетесь присоской антенной, потяните провод как можно ровнее, присоска основа должна прилипать к металлу

Как использовать usb-плату для моста:

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК. Есть 3 типа usb-моста, который является SU108-TTL/SU108-232/SU108-485.SU108-TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий модулю RF. SU108-TTL предназначен для модуля интерфейса TTL SV610.

Примечание: для аксессуаров (антенна и usb-плата моста), пожалуйста, свяжитесь с нами, мы предоставим вам другие ссылки для покупки.
