SV610-TTL-470 NiceRF 100 мВт 20dBm маленький размер встроенный RF модуль TTL интерфейс беспроводной приемопередатчик SV610 в 470 МГц

SV610-TTL-470 NiceRF 100 мВт 20dBm маленький размер встроенный RF модуль TTL интерфейс беспроводной приемопередатчик SV610 в 470 МГц

1 шт. * SV610-TTL-470 (беспроводной радиочастотный модуль приемопередатчика в TTL интерфейсе 470 МГц 20dBm 100 мВт)

1 шт. * штифт

1 шт. * пружинная антенна

SV610Является промышленным классом и высокоинтегрированным радиочастотным трансивером, который принимает высокопроизводительный Si4432 от Silicon Labs и промышленного микроконтроллера. SV610 имеет стандартный интерфейс TTL, SV610 имеет хорошую чувствительность и выходную мощность 100 мВт для достижения долгосрочного диапазона RF и надежной связи RF. Чтобы избежать помех, SV610 обеспечивает 40 частотных каналов и настраиваемый идентификатор сети. SV610 является гибким, но простым в использовании, он поставляется со многими параметрами, такими как: частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры с помощью ПК или собственного устройства заказчика.

Характеристики:

Примечание: высокое качество 3,3 В LDO интегрирован, а Pin CS/SET-3,3 В интерфейс. TXD/RXD также 3,3 В для SV610-TTL

Параметры

Мин.

Тип.

Макс.

Блок

Состояние

Рабочее состояние

Диапазон напряжения

3,3

5,0

7,0

V

Уровень TTL

Рабочая температура

-40

25

+ 85

Потребление тока

Ток Rx

25

Ма

Уровень TTL

Ток Tx

95

Ма

@ 20dBm

Ток сна

≤ 5

UA

@ TTL уровень

Параметры RF

Частотный диапазон

470,92

470,92

509,92

МГц

@ 470 МГц

Скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выходная мощность

-1

/

+ 20

ДБм

Чувствительность

-121

ДБм

@ 1,2 Кбит/с

Особенности

Применение:

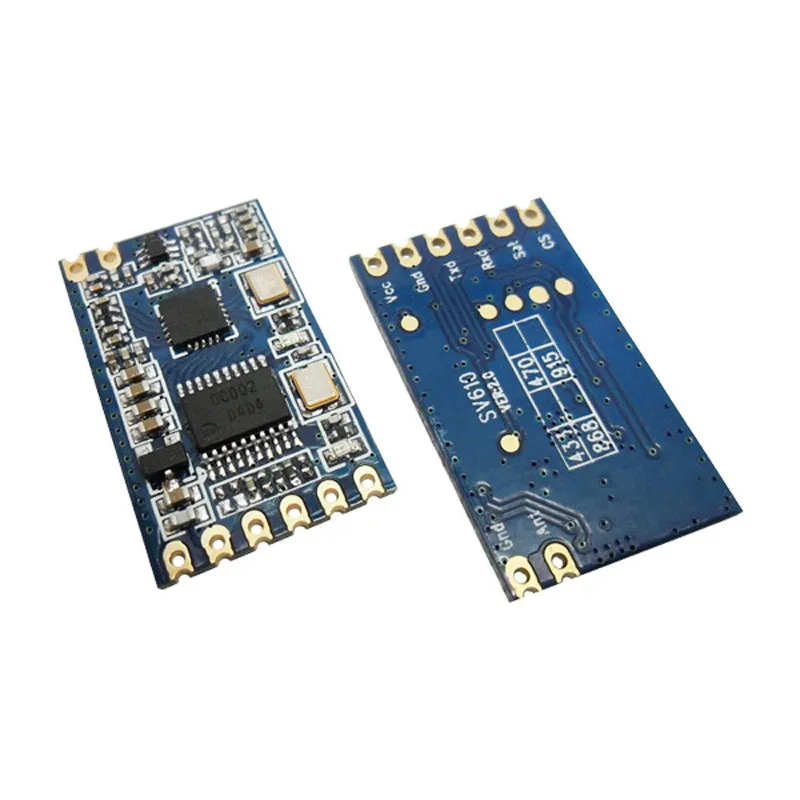

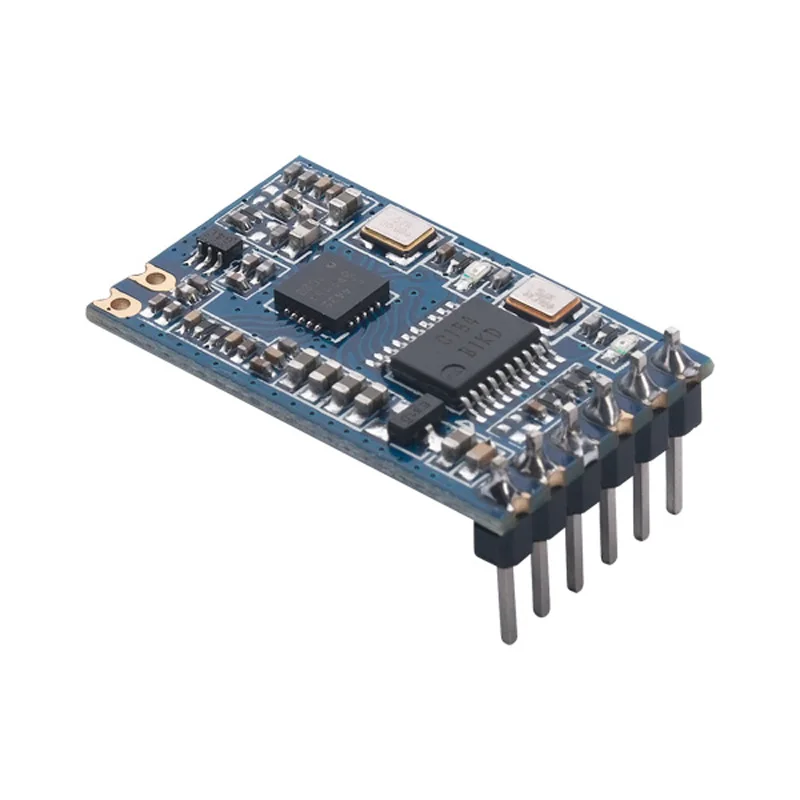

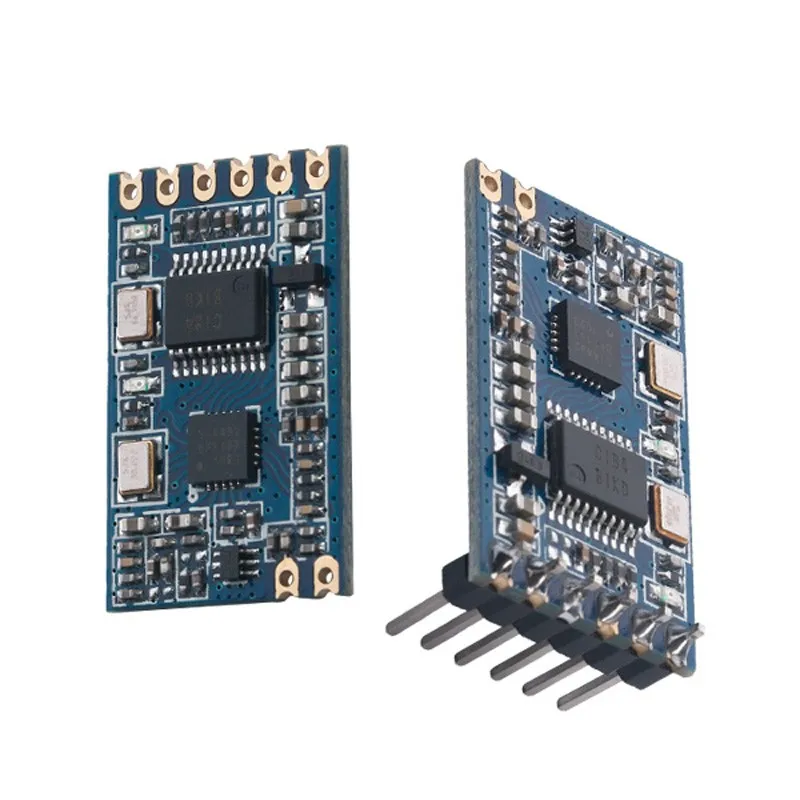

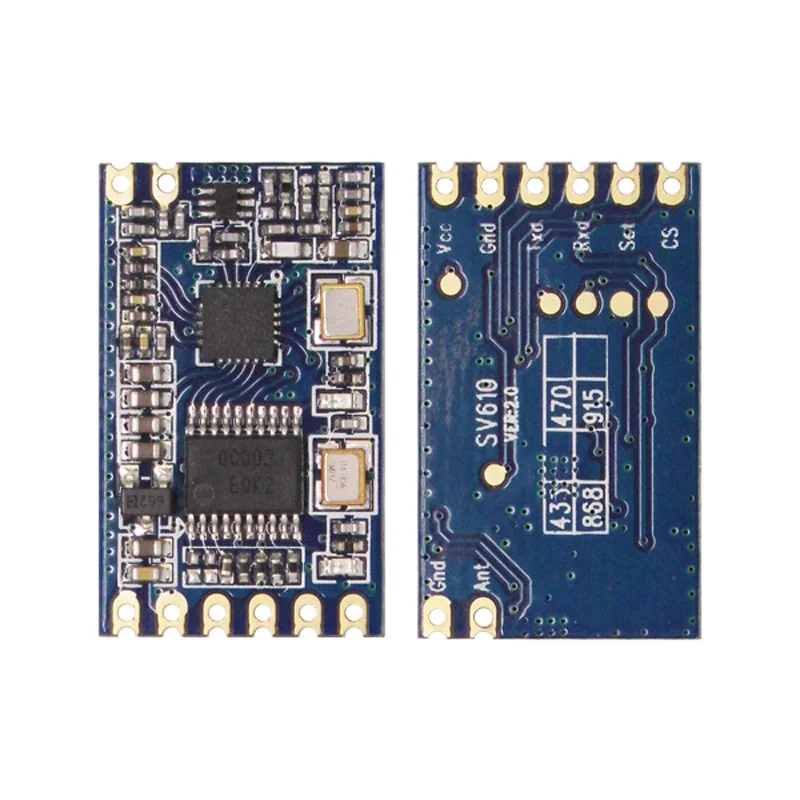

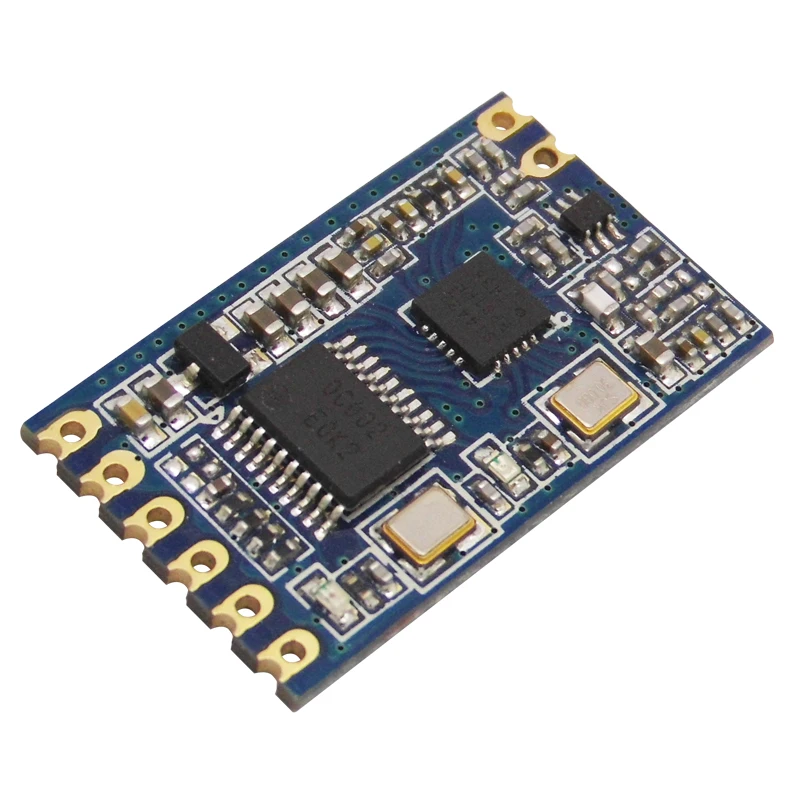

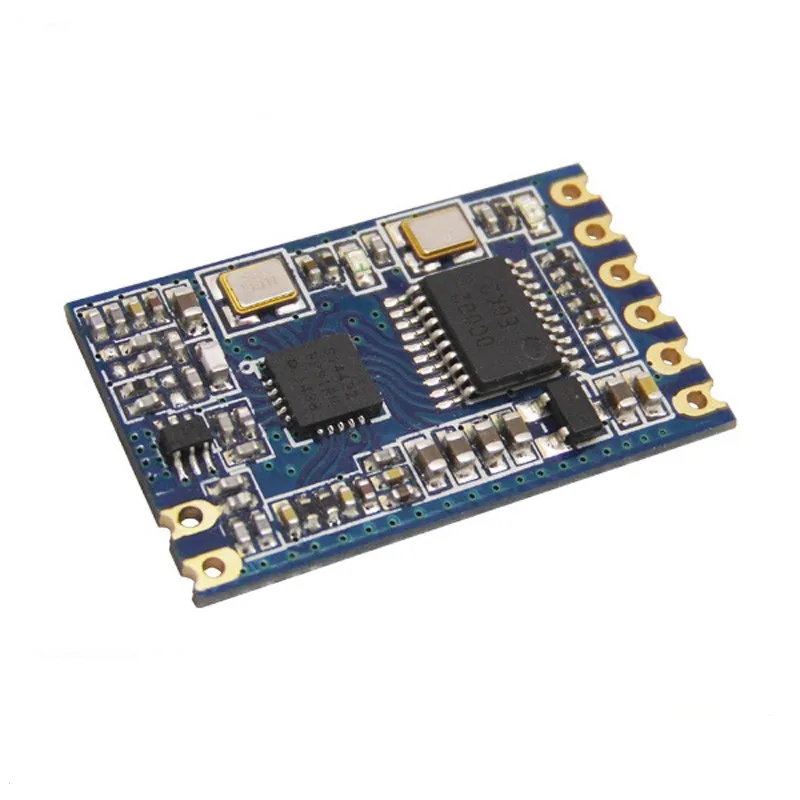

Демонстрация товара

Схема применения

Типичная схема приведена ниже:

Примечание: заземляющий штырь модуля и устройства должен быть соединен вместе.

Типичное применение:

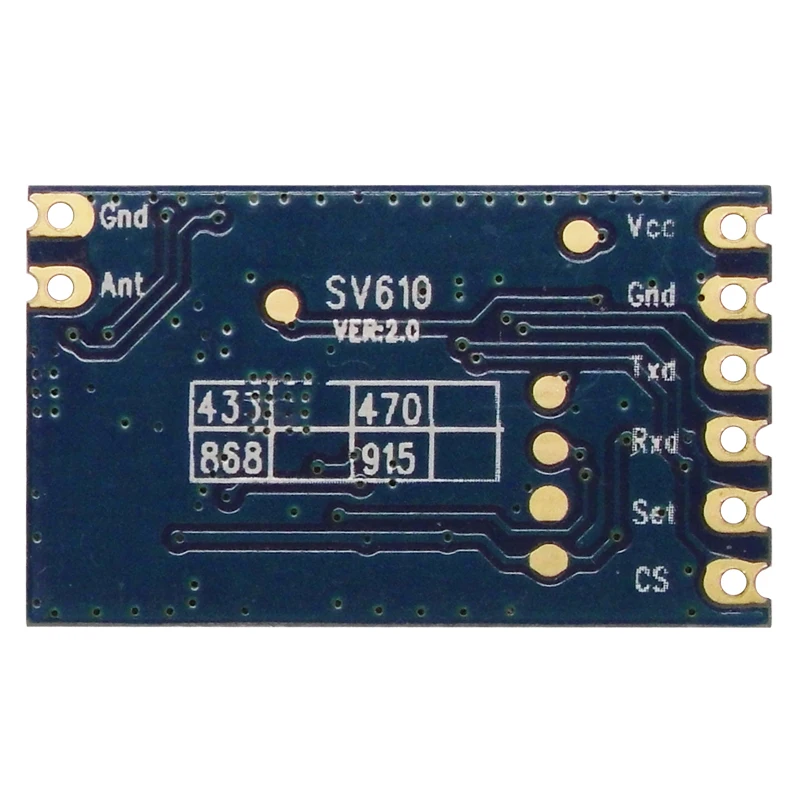

Определение штифта:

Контактный номер.

Определение

Описание

1

VCC

Подключен к положительному источнику питания (Типичный 5 В)

2

GND

Подключен к земле

3

TXD

TXD модуля и подключение к внешнему RXD

4

RXD

RXD модуля и подключение к внешнему TXD

5

Набор

Режим конфигурации позволяет (низкий, чтобы войти в режим настройки, оставить открытым или подключить высокий уровень, чтобы выйти из режима настройки) действителен, когда CS Pin высокий или оставить открытым.

6

CS

Модуль позволяет работать (Потяните низко, чтобы модуль входил в

Режим сна, оставьте открытым или подключите высокий уровень, чтобы модуль мог войти в обычный рабочий режим)

Размеры механизма:

Аксессуары:

Как подключить антенну: антенна важна в общении. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Наконечники для антенны:

* Не близко к земле, металлу, магниту, большому току;

* Если вы пользуетесь присоской антенной, потяните провод как можно ровнее, присоска основа должна прилипать к металлу

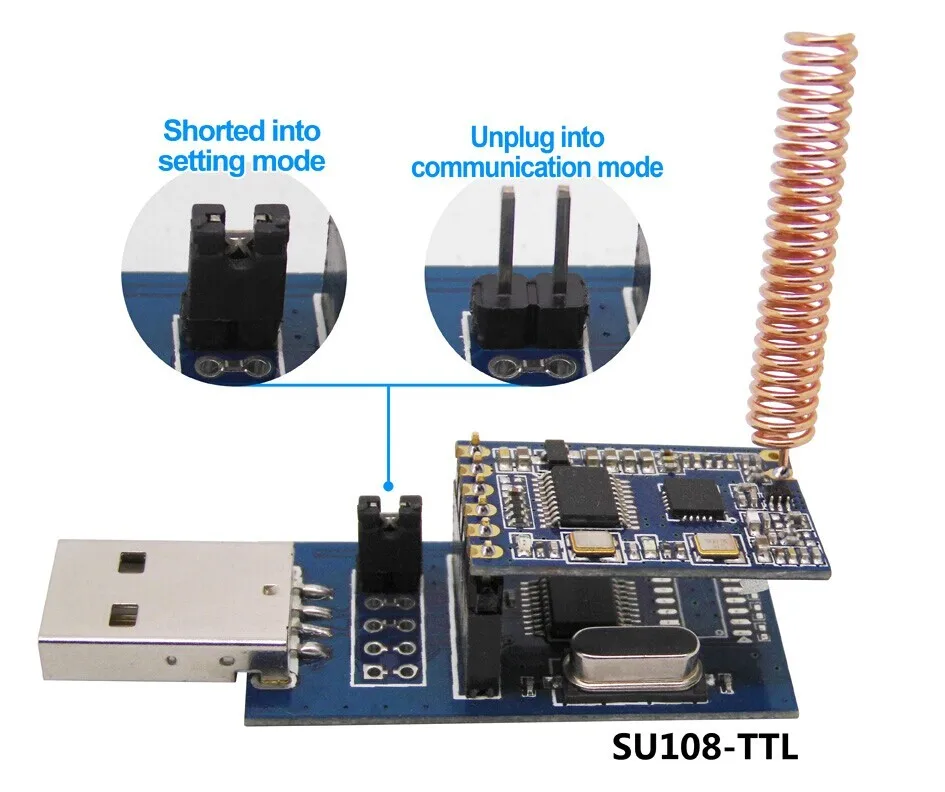

Как использовать usb-плату для моста:

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК. Есть 3 типа usb-моста, который является SU108-TTL/SU108-232/SU108-485.SU108-TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий модулю RF. SU108-TTL предназначен для модуля интерфейса TTL SV610.

Примечание: для аксессуаров (антенна и usb-плата моста), пожалуйста, свяжитесь с нами, мы предоставим вам другие ссылки для покупки.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. Обладая более чем 10-летним опытом разработки продукции в РФ и датчиках, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами для изучения дела.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные сборы могут быть собраны во время доставки. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другой, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защитой

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Политика Возврата

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Ваше удовлетворение и положительные отзывы приветствуются. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальный заказ

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

Послепродажное обслуживание

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3. Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на продукты, приобретенные через сторонние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
