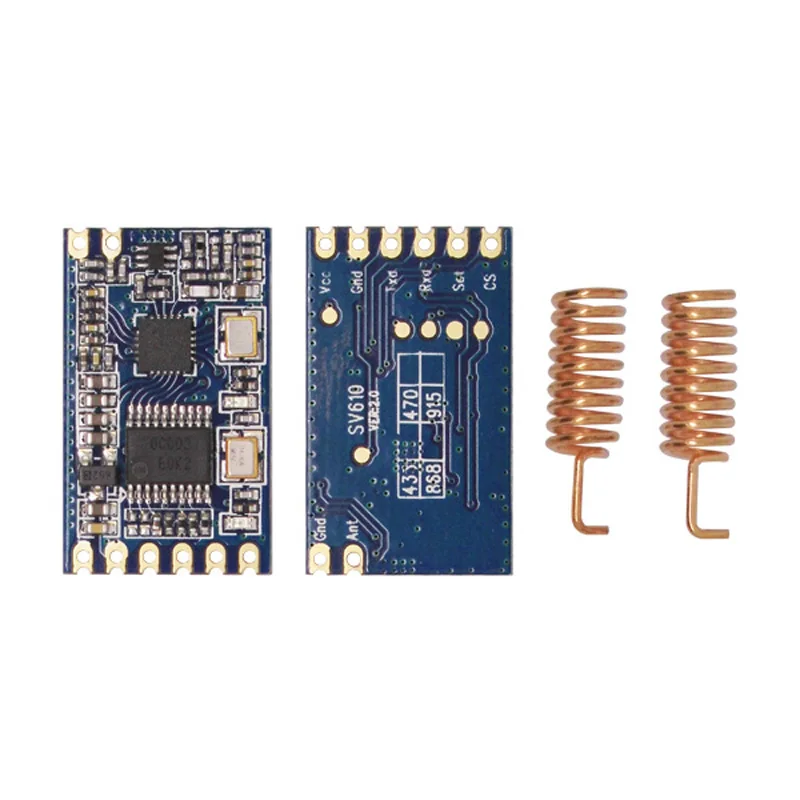

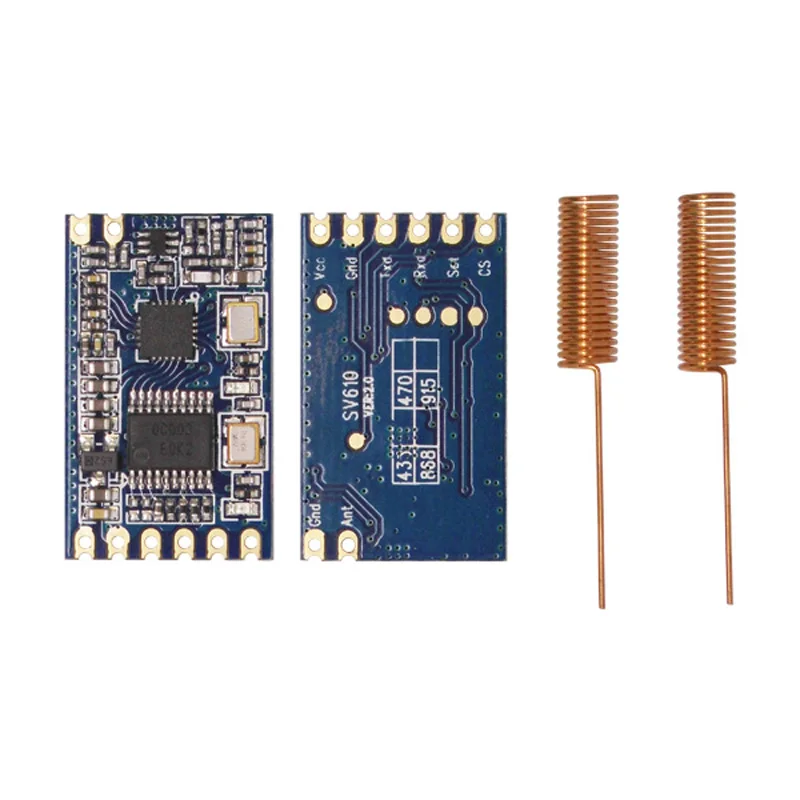

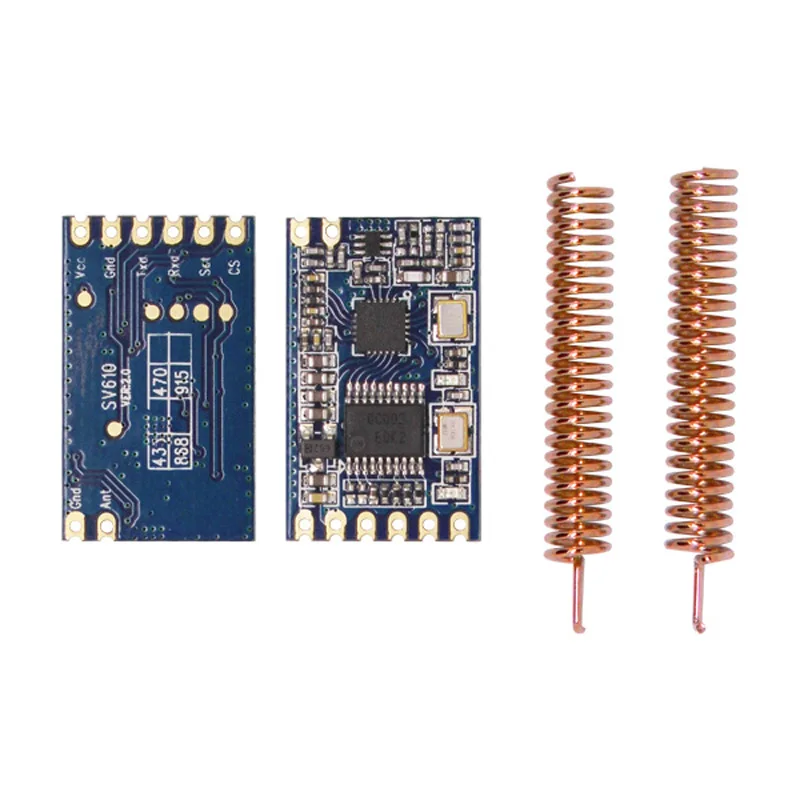

Модуль радиочастотного приемопередатчика Arduino Uno SV610, 100 МГц, 433433470 МГц, интерфейс TTL, 868 МВт, si4432, 915 шт.

100 шт. * SV610 -433(Беспроводной Радиочастотный приемопередатчик RF модуль 433 МГц)

100 шт. * SW433-TH32(Пружинной антенной, работающей на частоте)

Если вам нужны 470/868/915 МГц, пожалуйста, оставьте нам массаж.

SV610Является промышленным классом и высокоинтегрированным радиочастотным трансивером, который принимает высокопроизводительный Si4432 из силиконовых лабораторий и промышленных микроконтроллеров. SV610 имеет стандартный интерфейс TTL, SV610 имеет хорошую чувствительность и выходную мощность 100 мВт для достижения долгосрочного диапазона RF и надежной связи RF. Чтобы избежать помех, SV610 обеспечивает 40 частотных каналов и настраиваемый идентификатор сети. SV610 является гибким, но простым в использовании, он поставляется со многими параметрами, такими как: частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры с помощью ПК или собственного устройства заказчика.

Технические характеристики:

Примечание: высокое качество 3,3 V LDO интегрировано и Pin CS/набор 3,3 V интерфейсом. TXD/RXD также 3,3 V для SV610-TTL

Параметры

Мин.

Тип.

Макс.

Блок

Состояние

Рабочее состояние

Напряжение диапазон

2,8

5,0

6,0

V

TTL уровня

Операционной Температура

-40

25

+ 85

Потребляемый ток

Rx ток

25

MA

TTL уровня

Tx тока

95

MA

@ 20dBm

Ток в спящем режиме

≤ 5

МкА

@ TTL уровня

Параметры RF

Частотный диапазон

414,92

433,92

453,92

МГц

@ 433 МГц

Скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выход мощность

-1

/

+ 20

ДБм

Чувствительность

-121

ДБм

@ 1,2 кбит/с

Особенности

Применение:

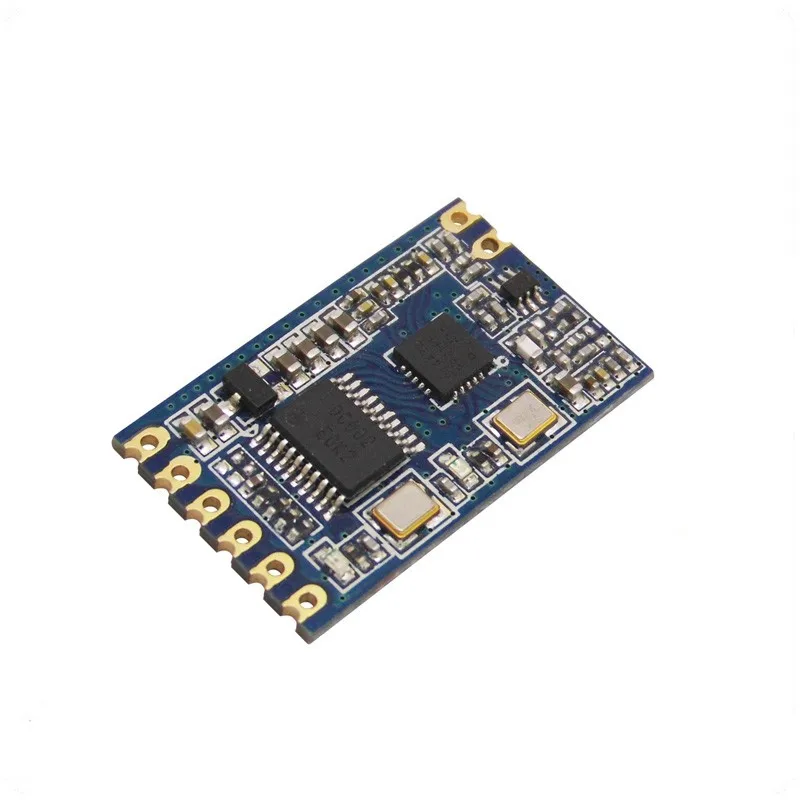

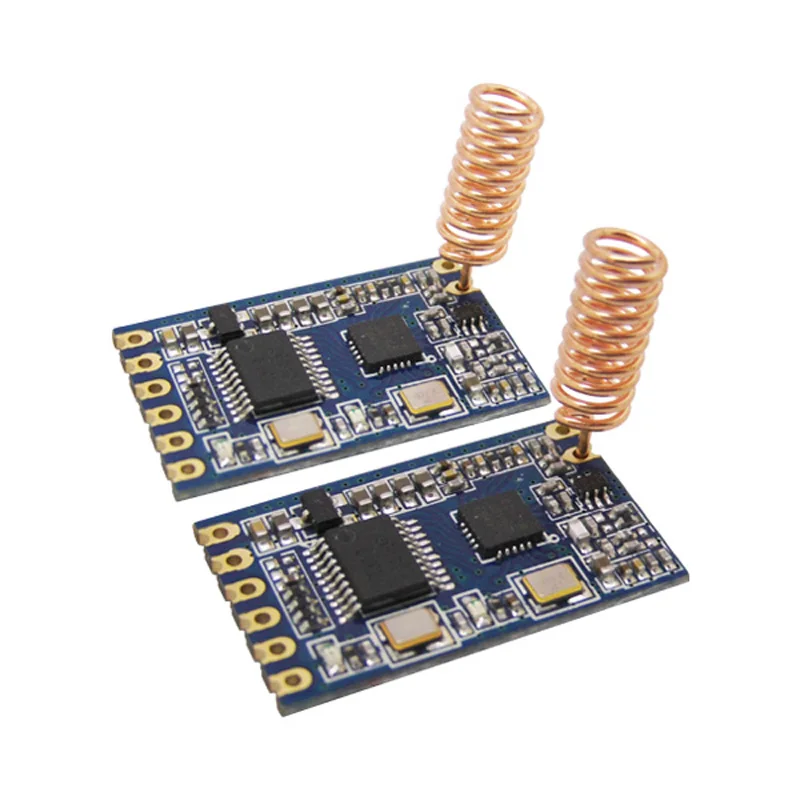

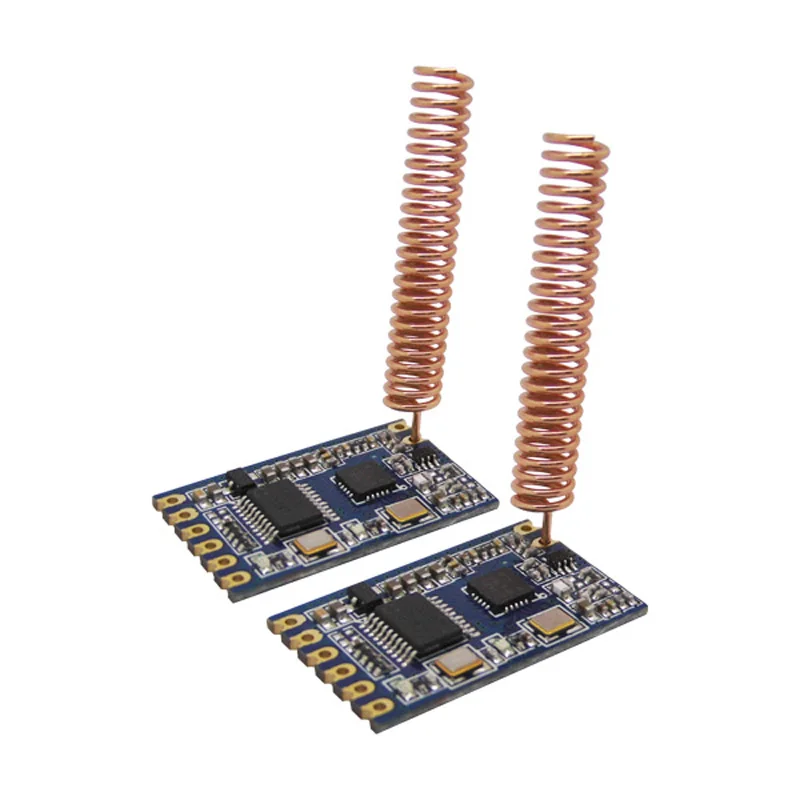

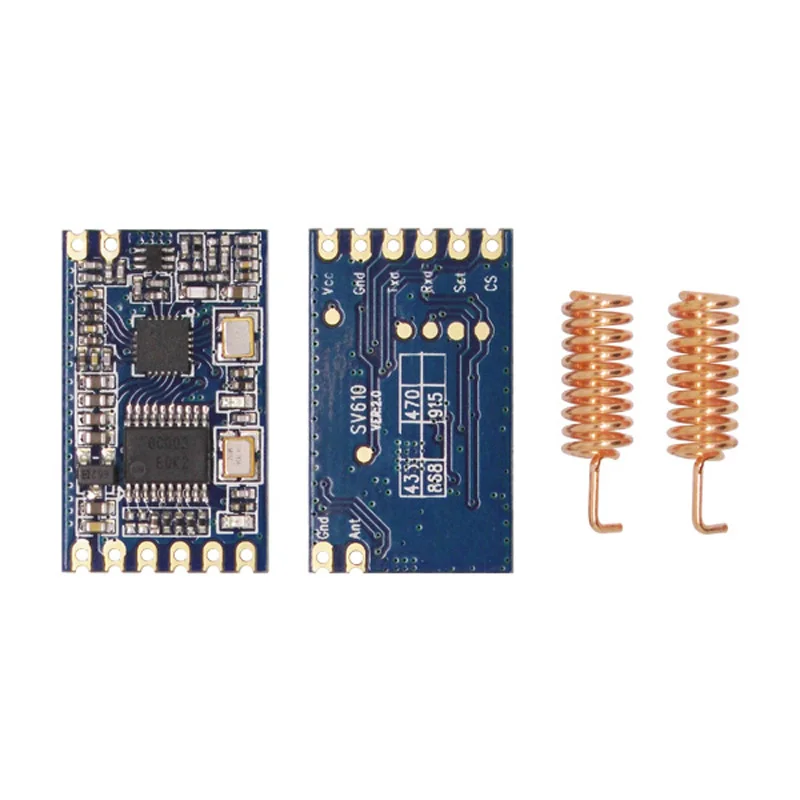

Демонстрация товара

Применение цепи

Типичная схема приведена ниже:

Примечание: заземляющий штырь модуля и устройства должен быть соединен вместе.

Типичное применение:

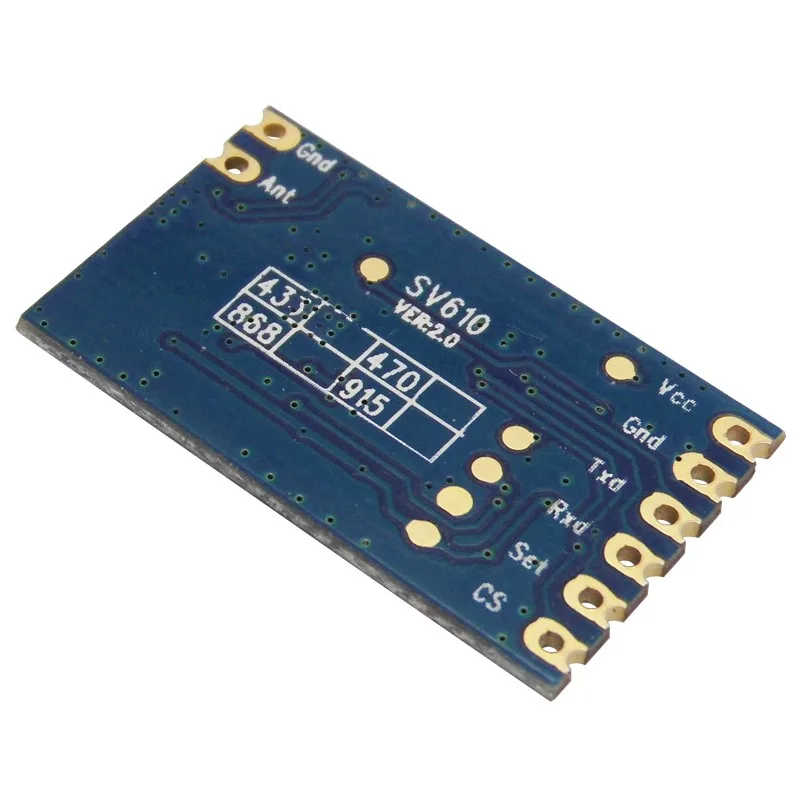

Определение типа:

Pin нет.

Определение

Описание продукта:

1

VCC

Подключен к положительному источнику питания (Типичный 5 В)

2

GND

Подключен к земле

3

ТСД

TXD модуля и подключение к внешнему RXD

4

RXD

RXD модуля и подключение к внешнему TXD

5

Набор

Режим конфигурации позволяет (низкий, чтобы войти в режим настройки, оставить открытым или подключить высокий уровень, чтобы выйти из режима настройки) действителен, когда CS Pin высокий или оставить открытым.

6

CS

Модуль позволяет работать (Потяните низко, чтобы модуль входил в

Режим сна, оставьте открытым или подключите высокий уровень, чтобы модуль мог войти в обычный рабочий режим)

Machinism Размеры:

Вспомогательное оборудование:

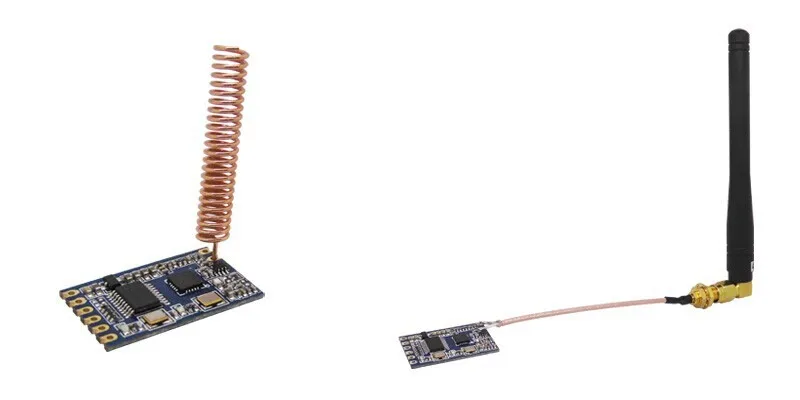

Как подключить антенну:Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Советы для антенны:

* Не близко к земле, металлу, магниту, большому току;

* Если вы пользуетесь присоской антенной, потяните провод как можно ровнее, присоска основа должна прилипать к металлу

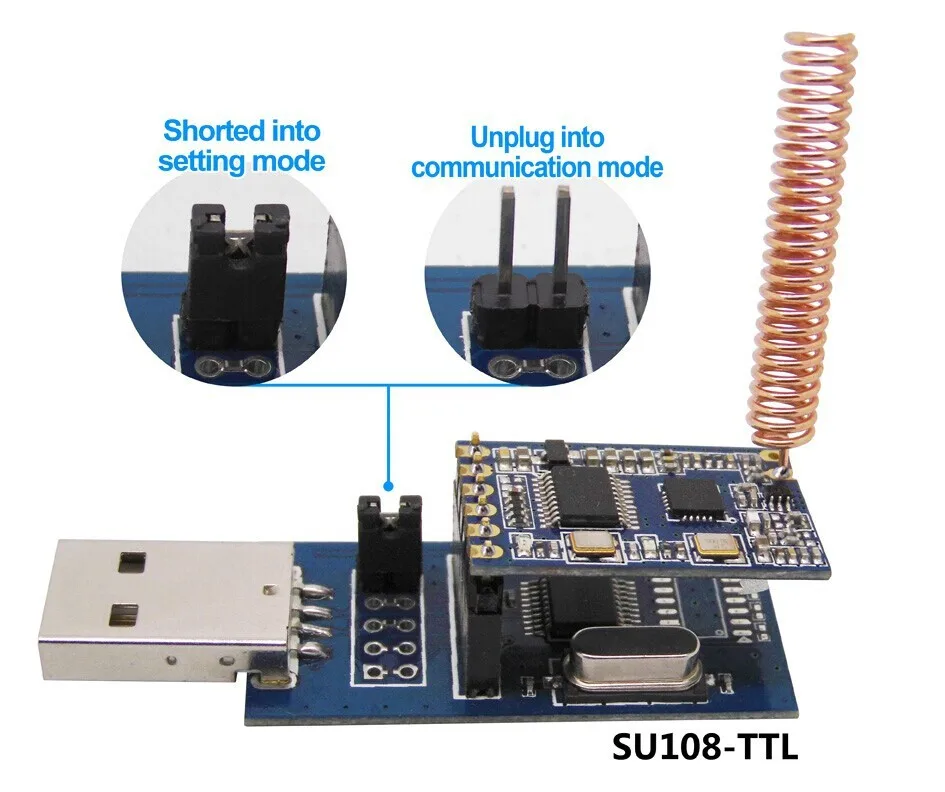

Как использовать usb-плату для моста:

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК. Есть 3 типа usb-моста, который SU108-TTL/ SU108-232 / SU108-485.SU108 -TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий модулю RF. SU108 -TTL предназначен для модуля интерфейса TTL SV610.

Примечание: для аксессуаров (антенна и usb-плата моста), пожалуйста, свяжитесь с нами, мы предоставим вам другие ссылки для покупки.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

После продажное Услуги

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3.Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
