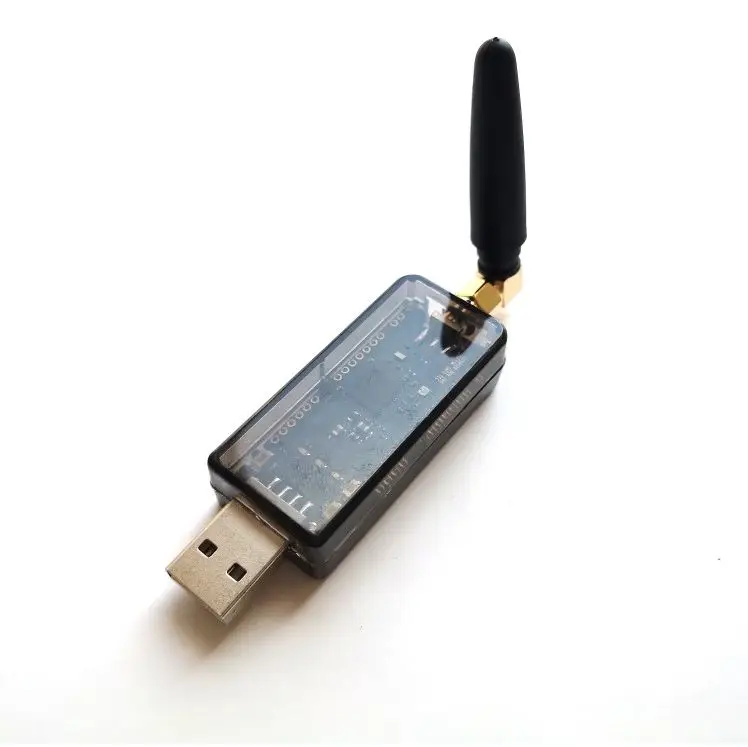

Новинка, CC2652 CC2652 BLE Simplelink 2,4G Zigbee2MQTT, резьба, домашний помощник, маршрутизатор, USB-флешка

Крутая особенность:

Супер крошечный CC2652R1 мультипротокол 2,4 ГГц разработка ключаКоординатор Zigbee/роутер или в качестве бордюра OpenthreadАдаптер Zigbee2MQTTСовместим с LAUNCH-XL CC2652R1Дио прорыв с отверстием 2,0 мм

На борту функции:

3xled (красный-3,3 V/зеленый-DIO7/синий-DIO6)3 кнопки (BTN1--DIO13/BTN2--DIO14/RST -- nRESET)Интегрирован с CH340E

Использование:

Zigbee2MQTTАнализаторContiki/Openthread/Simplelink исследование

Размеры:

5,5 см * 2,3 см * 1,3 см

BOM:

Мурата L/CEPSON XTALСсылки:

Https://www.zigbee2mqtt.io/information/supported_adapters.html

Прошивка:

Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.x.0/bin

Особенности:

Ультра-маленький CC2652R1 многопротокол 2,4 ГГц коммуникационная Плата развития

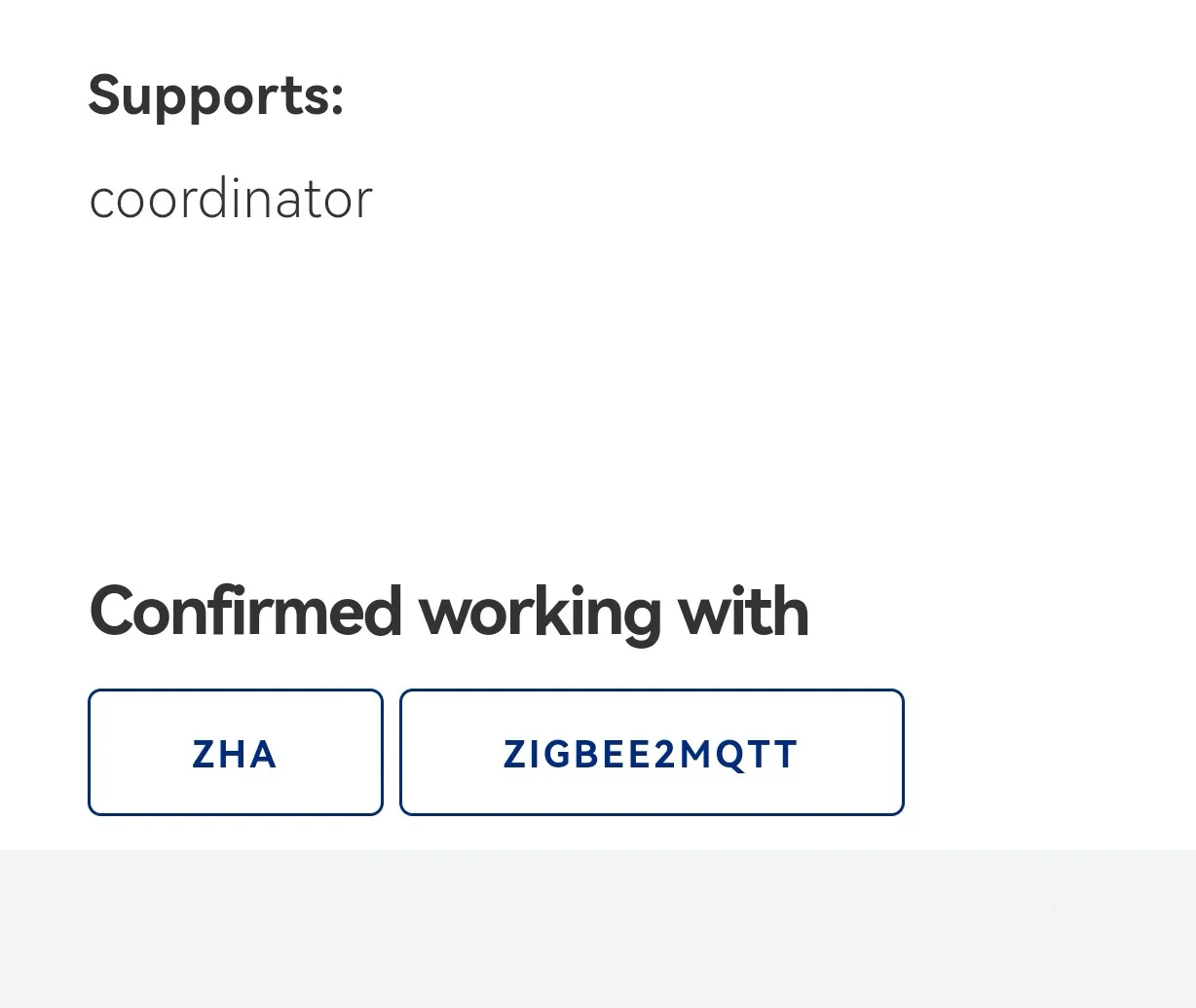

Координатор Zigbee/маршрутизатор/узел, маршрутизация границы Openthread

Промежуточный адаптер Zigbee2MQTT

Совместим с TI LAUNCH-XL CC2652R1

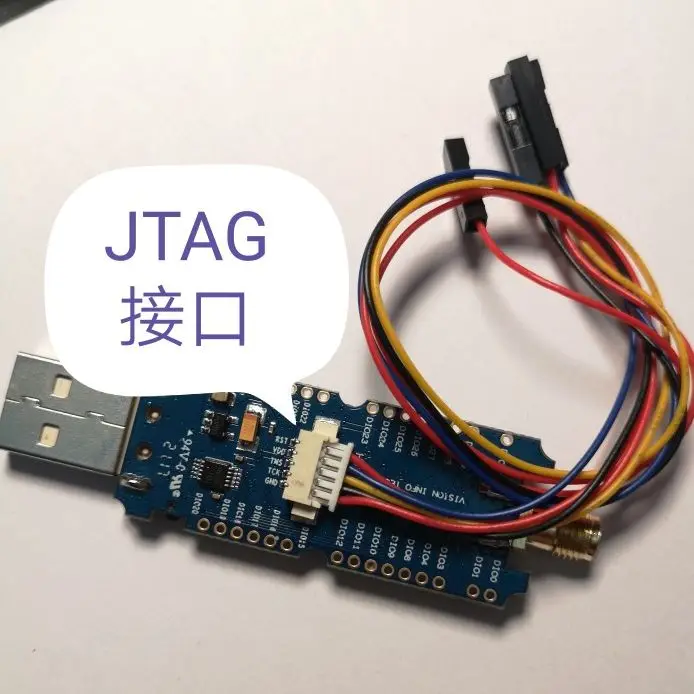

25x2,0 мм Шаг штыревой разъем IOs Встроенная функция: 3 светодиода (красный-мощность/зеленый-диоды 7/синий-диоды 6)

3 кнопки (BTN1--DIO13/BTN2--DIO14/RST -- сброс)

Интегрированный UART к USB (CH340E)

Сверхнизкое энергопотребление LDO

Назначение:

Адаптер Zigbee2MQTT

Грабитель пакетов Sniffer

Contiki/Openthread/Simplelink обучающая доска

Размер:

5,5 см * 2,3 см * 1,3 см

Материалы:

Конденсатор Мурата/индуктор

Кристалл EPSON

Мурата 2,4G балун

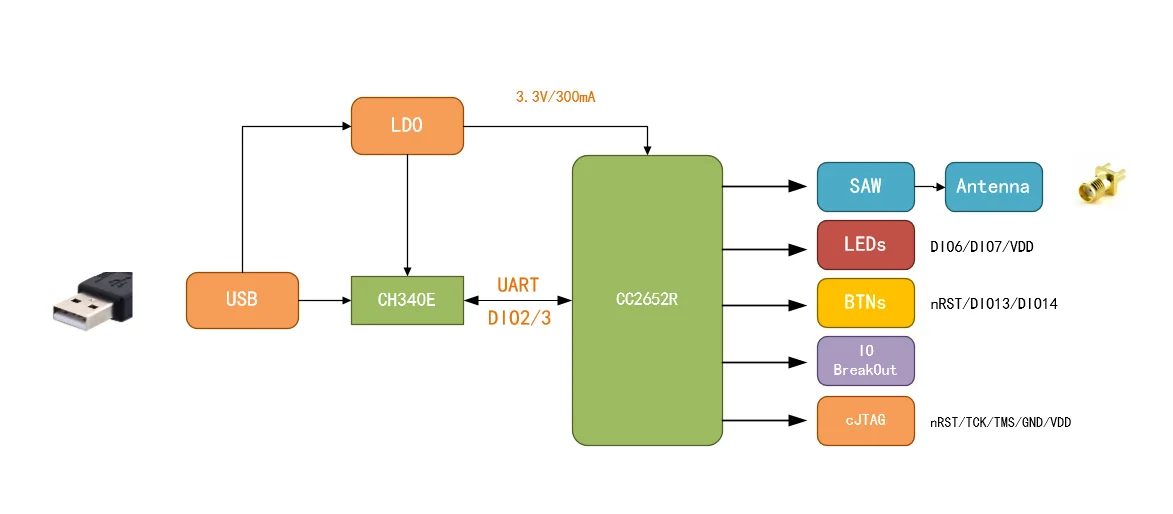

Схема электронных блоков:

Zigbee2MQTTExperimental data:
