CC2652 BLE Simplelink 2,4G zigbee2mqtt домашний помощник

Особенности:

Ультра-маленький CC2652R1 многопротокол 2,4 ГГц коммуникационная Плата развития

Координатор Zigbee/маршрутизатор/узел, маршрутизация границы Openthread

Промежуточный адаптер Zigbee2MQTT

Совместим с TI LAUNCH-XL CC2652R1

25x2,0 мм Шаг штыревой разъем IOs

Встроенные функции:

3-сторонний выход светодиодный (красный-power/зеленый-DIO7/синий-DIO6)

3-сторонний Выход Кнопка (BTN1--DIO13/BTN2--DIO14/RST -- сброс)

Интегрированный UART к USB (CH340E)

Сверхнизкое энергопотребление LDO

Использование:

Адаптер Zigbee2MQTT

Грабитель пакетов Sniffer

Contiki/Openthread/Simplelink обучающая доска

Размеры: 5,5 см * 2,3 см * 1,3 см

Материалы:

Конденсатор Мурата/индуктор

Кристалл EPSON

Мурата 2,4G балун

Ссылки:

Https://www.zigbee2mqtt.io/information/supported_adapters.html

Прошивка:

Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.x.0/bin

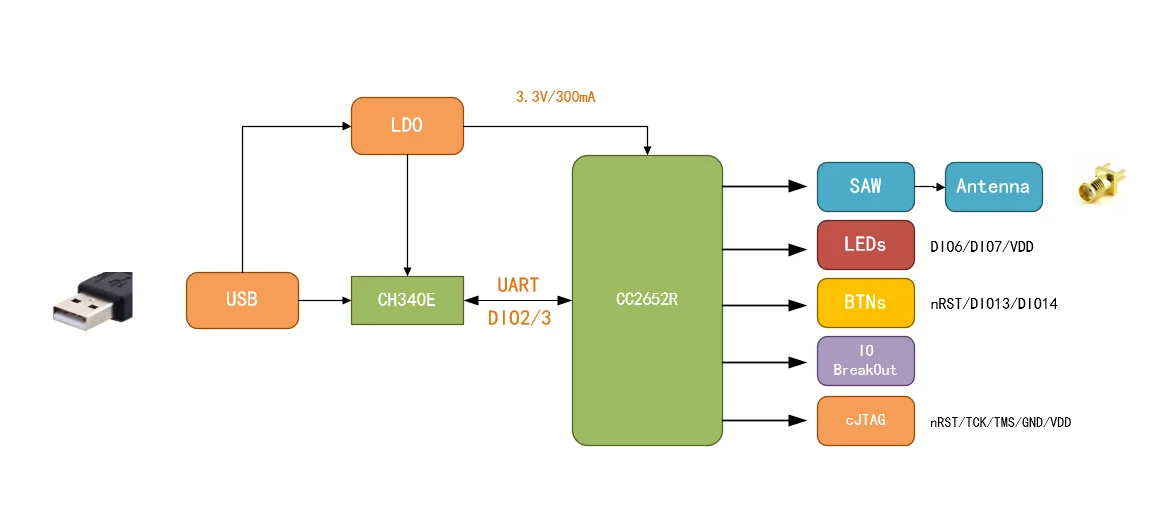

Схема электронных блоков:

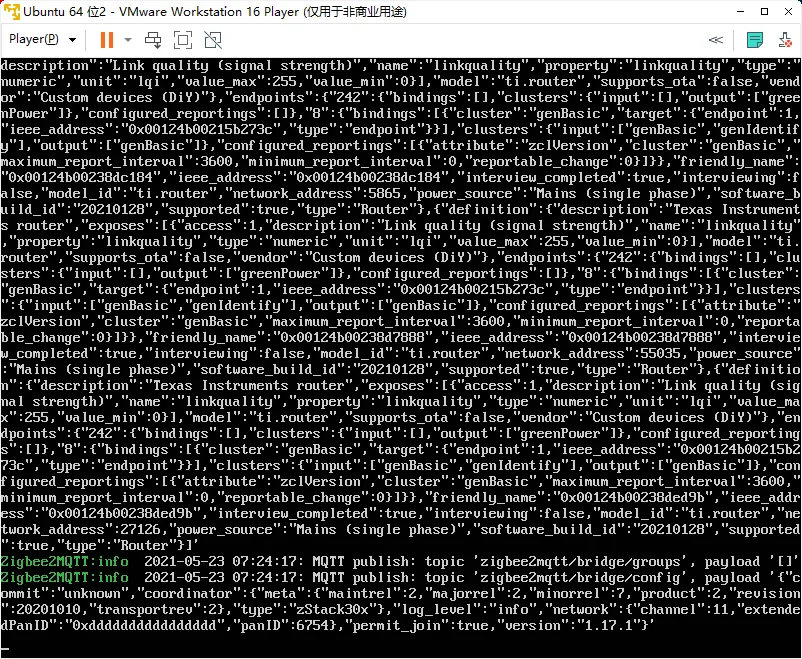

Zigbee2MQTT экспериментальные данные:
