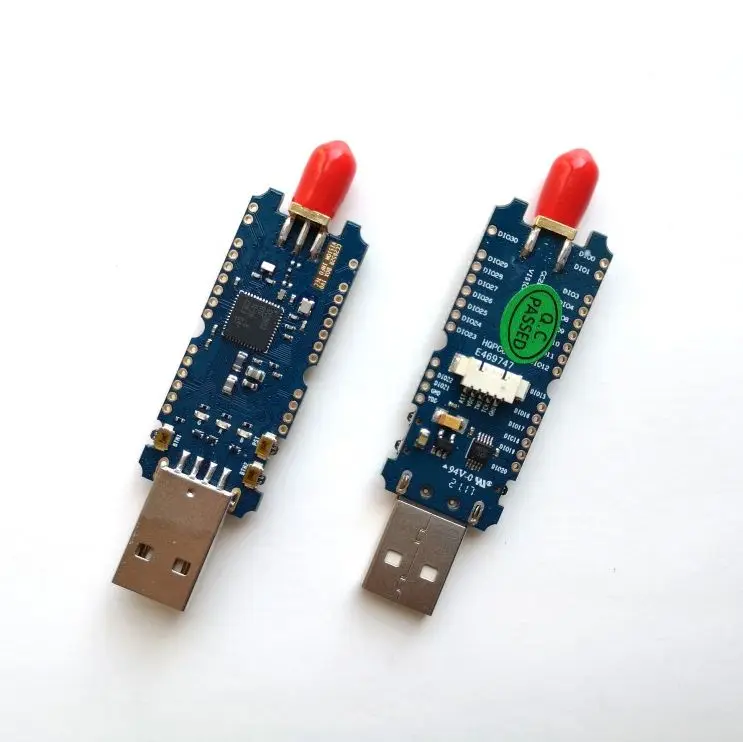

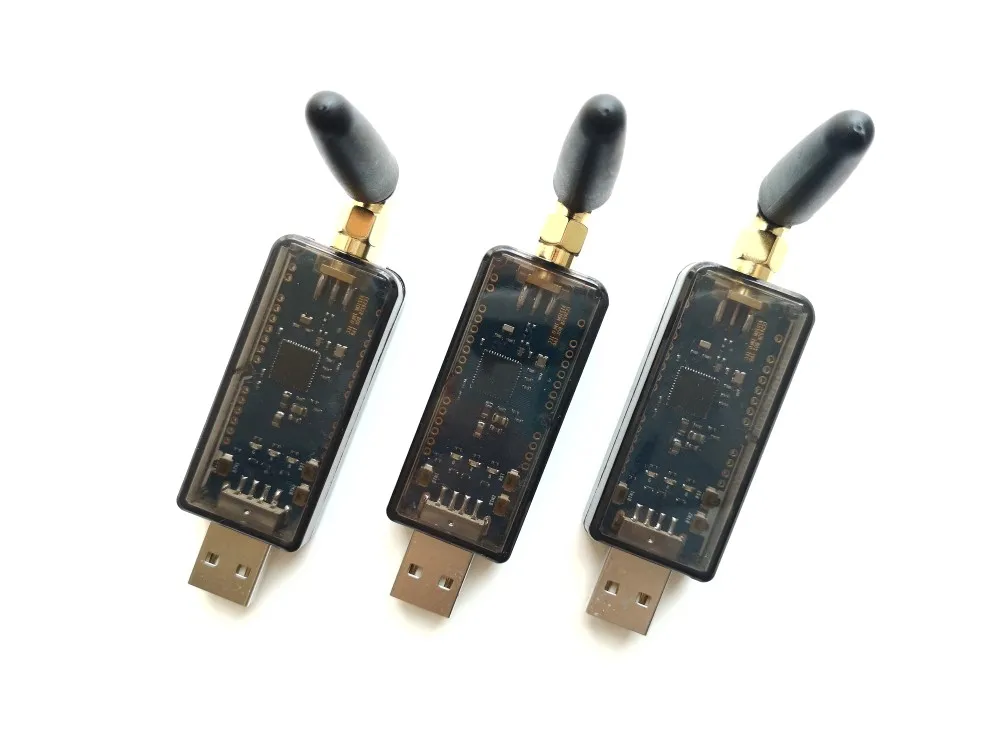

CC2652 BLE Simplelink 2,4G zigbee2mqtt домашний помощник

Крутая особенность:

Супер крошечный CC2652R1 мультипротокол 2,4 ГГц разработка ключаКоординатор Zigbee/роутер или в качестве бордюра OpenthreadАдаптер Zigbee2MQTTСовместим с LAUNCH-XL CC2652R1Дио прорыв с отверстием 2,0 мм

На борту функции:

3xled (красный-3,3 V/зеленый-DIO7/синий-DIO6)3 кнопки (BTN1--DIO13/BTN2--DIO14/RST -- nRESET)Интегрирован с CH340E

Использование:

Zigbee2MQTTАнализаторContiki/Openthread/Simplelink исследование

Размеры:

5,5 см * 2,3 см * 1,3 см

BOM:

Мурата L/CEPSON XTAL Ссылки:

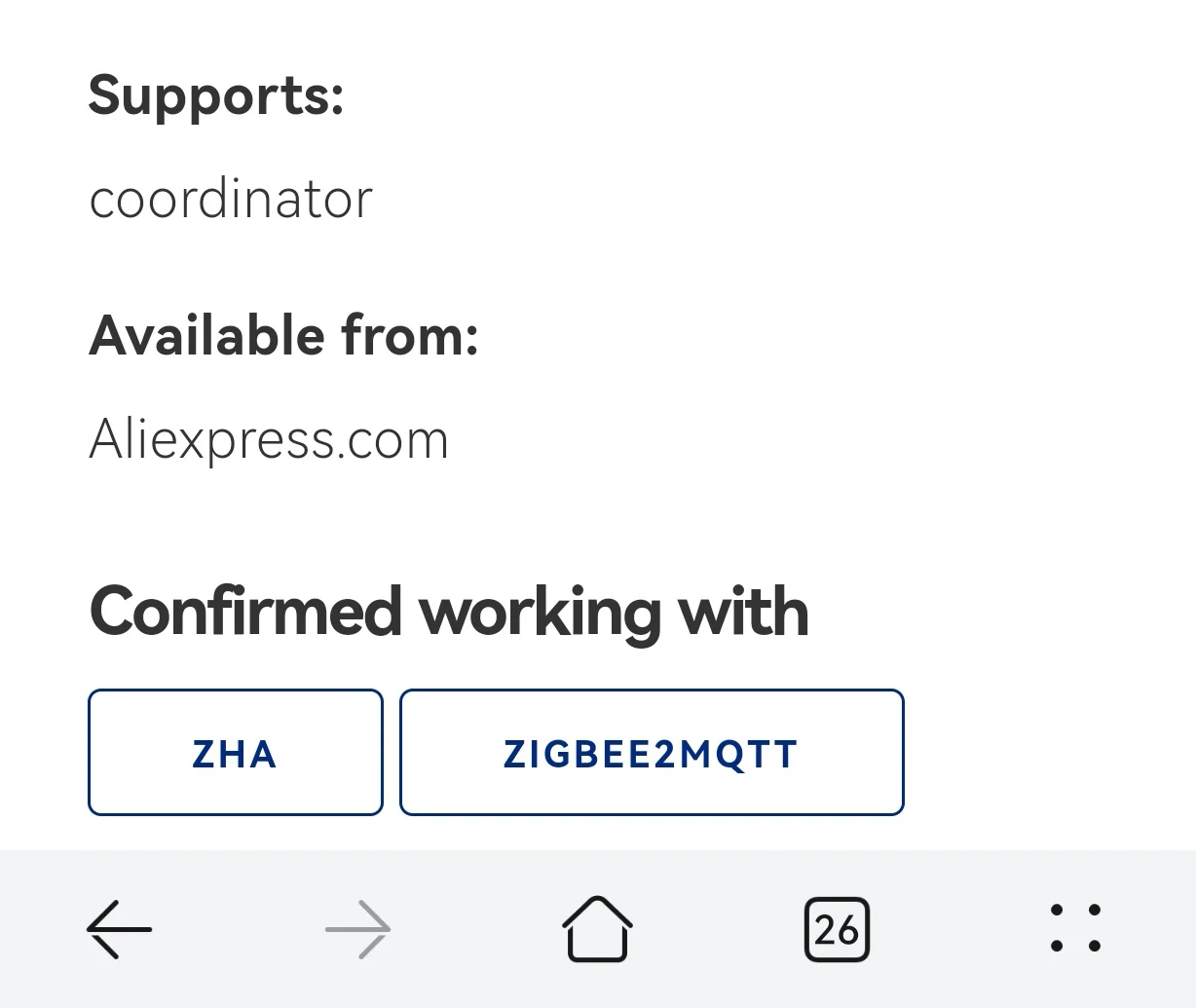

Https://www.zigbee2mqtt.io/information/supported_adapters.html

Прошивка:

Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.x.0/bin

Особенности:Ультра-маленький CC2652R1 многопротокол 2,4 ГГц коммуникационная Плата развитияКоординатор Zigbee/маршрутизатор/узел, маршрутизация границы OpenthreadПромежуточный адаптер Zigbee2MQTTСовместим с TI LAUNCH-XL CC2652R125x2,0 мм Шаг штыревой разъем IOs

Встроенные функции:

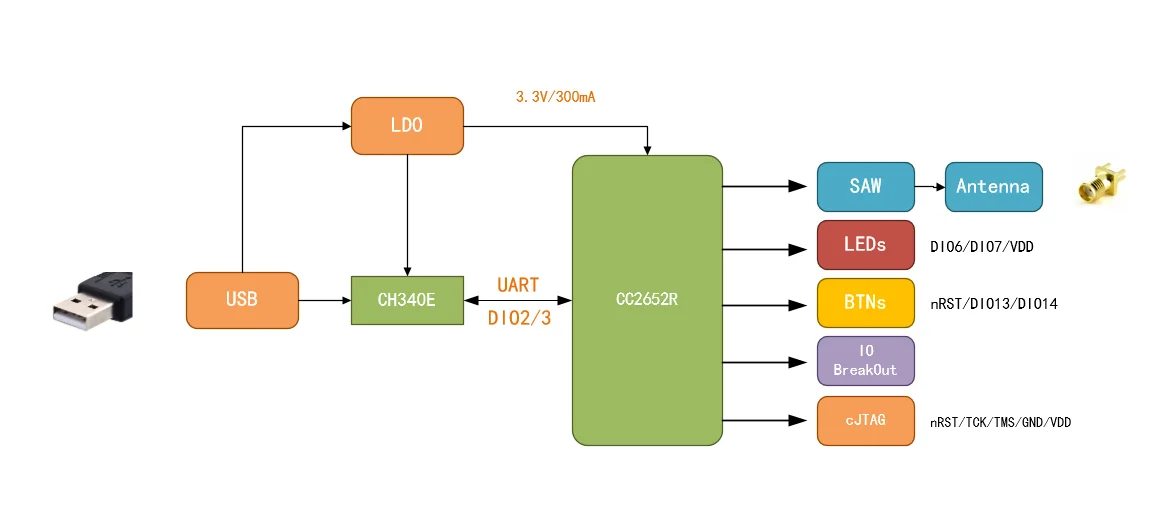

3 светодиода (красный-мощность/зеленый-диоды 7/синий-диоды 6)3 кнопки (BTN1--DIO13/BTN2--DIO14/RST -- сброс)Интегрированный UART к USB (CH340E)Сверхнизкое энергопотребление LDO

Использование:Адаптер Zigbee2MQTTГрабитель пакетов SnifferContiki/Openthread/Simplelink обучающая доска

Размер:5,5 см * 2,3 см * 1,3 см

Материалы:Конденсатор Мурата/индукторКристалл EPSONМурата 2,4G балун

Zigbee2MQTT экспериментальные данные:
