CC2652 BLE Simplelink 2,4G zigbee2mqtt домашний помощник

Обзор:

Крошечная USB палка или ключ, адаптер, макетная плата для 2,4G multiprotocol RFТакие как бордюрный роутер Openthread, адаптер Zigbee2MQTT, Contiki 6LowPAN, BLE, simpleink.

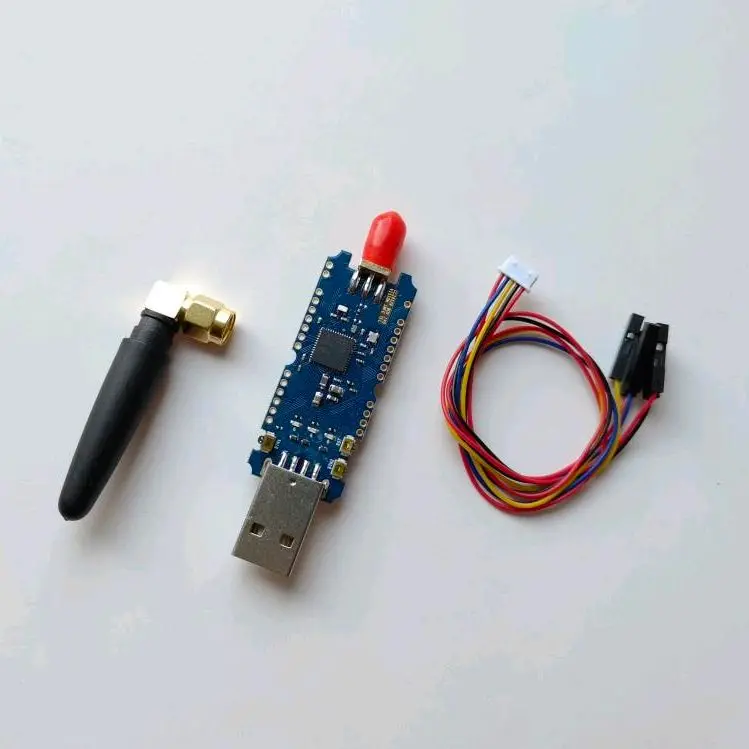

Особенности:1. 2,4 GHz многопротокол RF development board(OpenThread,Zigbee,BLE,IEEE802.15.4,6LoWPAN и фирменная) на основе чипа TI CC2652R1FRGZR2. Поддерживает связь с хост-компьютером через общий мост CH340E USB-UART3. cJTAG заголовок отладки, прошитая прошивка или отладка с JTAG3. Самопрограммирование через TI серийный загрузчик с Загрузчиком бит включен4. SMA антенный порт для внешней антенны с личным выбором5. Общие светодиоды (красный-индикатор питания зеленый-дио7 синий-дио6)6. Общие кнопки (BTN1--DIO13 <Загрузчик-включить> BTN2--DIO14 RST -- nRESET)7. IO разрывы с отверстиями 2,0 мм шаг для подключения периферийного устройства8. LDOs низкой мощности9. Защита от ЭСР с интерфейсом USB10. Простота в использовании с Koenkk's zigbee2mqtt11. Простой в использовании с бордюром TI's OpenThread12. Подтвержденная работа с ZHA,ZIGBEE2MQTT13. Совместим с LAUCH-XL CC2652R1 от TI

1. Тестирование производительности RF

2. Тестирование частотного спектра

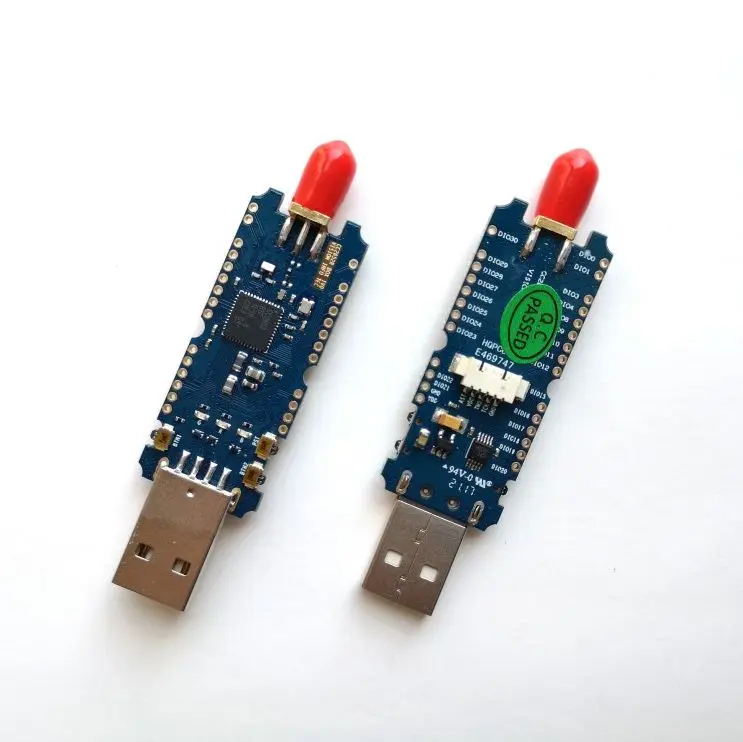

3. Функциональное тестирование4. Контроль качества

1. Индуктор -- Мурата2. Конденсатор -- muRata/AVX/Samsung3. Резисторы -- FH4. Кристаллический осциллятор -- TXC/TKD5. Светодиоды-ориентация

1. Через USB интерфейс с Загрузчиком включить:A. Прошивка flash с помощью TI Flash Programmer 2:Нажмите BTN1 и удерживайте-> нажмите кнопку Reset-> подождите несколько секунд-> Отпустите BTN1-> Flash programmer 2 operationB. Прошивка flash с помощью cc2538-bsl.py

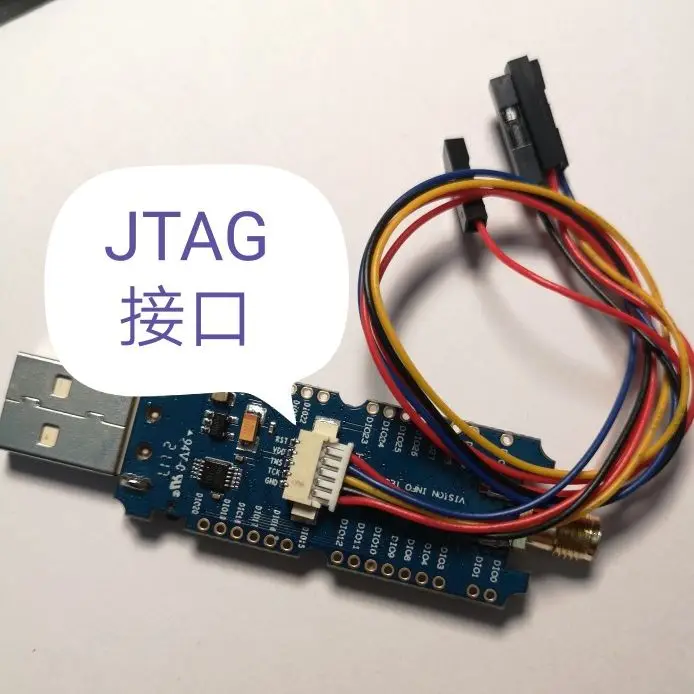

2. Через интерфейс cJTAG с инструментами отладчика TI

5,5 см * 2,3 см * 1,3 см

Ключ поставляется сшитым с координатором firmwares zigbee2mqtt, вы можете мигать его с маршрутизатором или другими типами прошивки через USB с Загрузчиком включить условие.Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.x.0/bin
