Плата с ЧПУ GRBL 1,1, контроллер без линии управления, сенсорный экран MKS TFT24 2,4 дюйма, TFT ЖК-экран, экран для настольного лазерного гравера

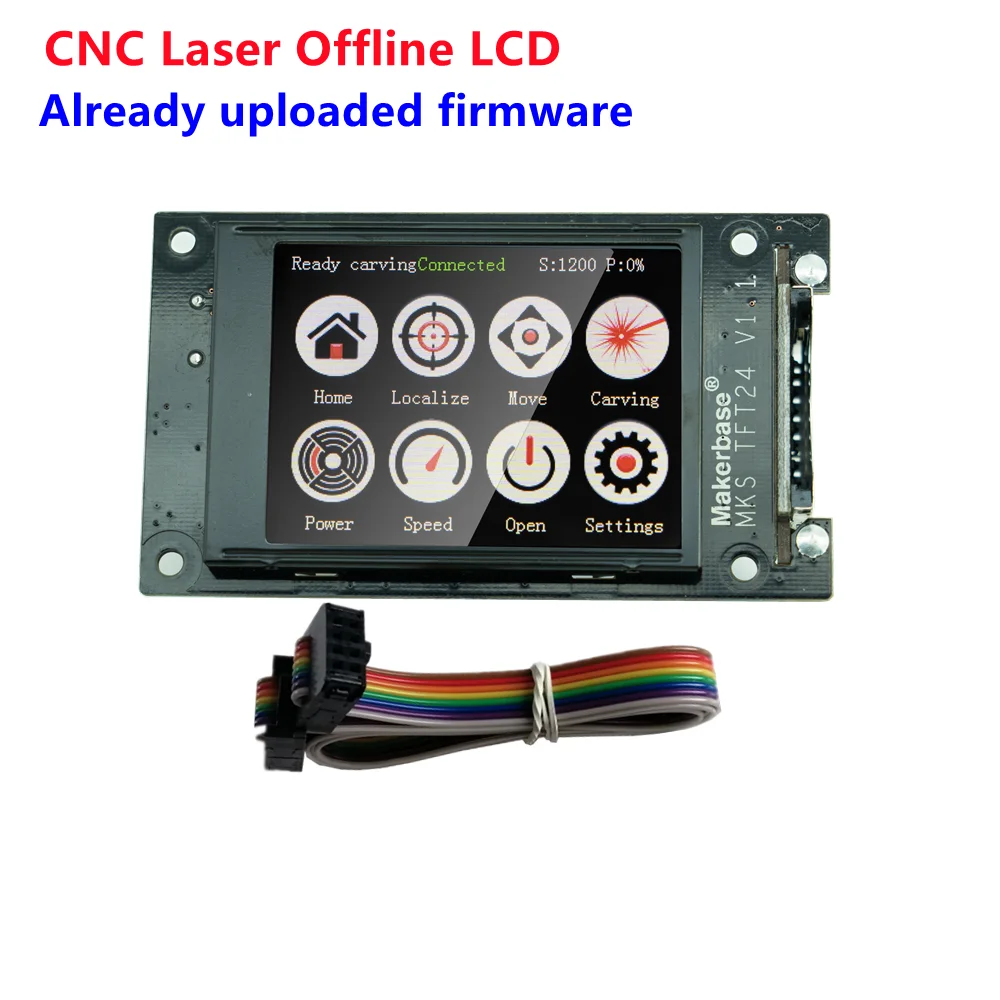

На сенсорном экране уже установлена прошивка. По умолчанию baudrate 115200.

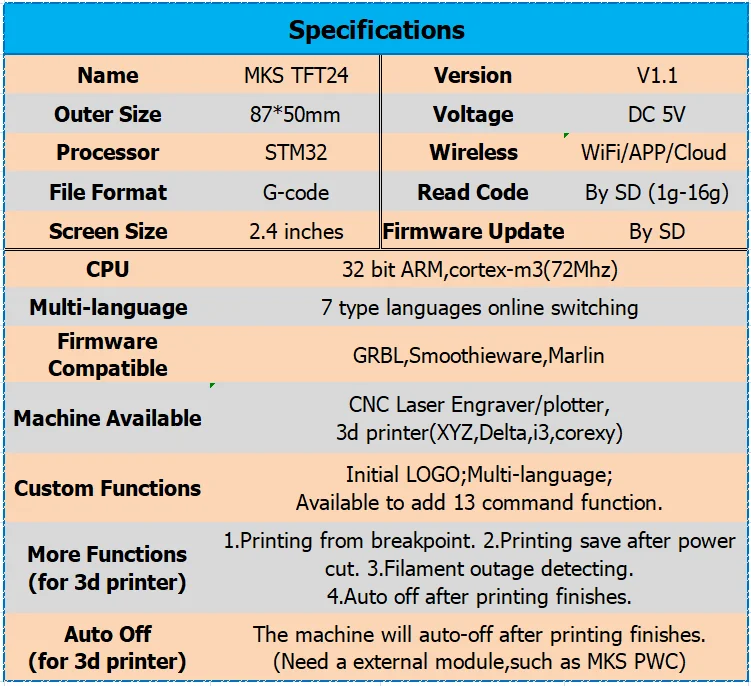

Название: дисплей с ЧПУ TFT24

Упаковочный лист

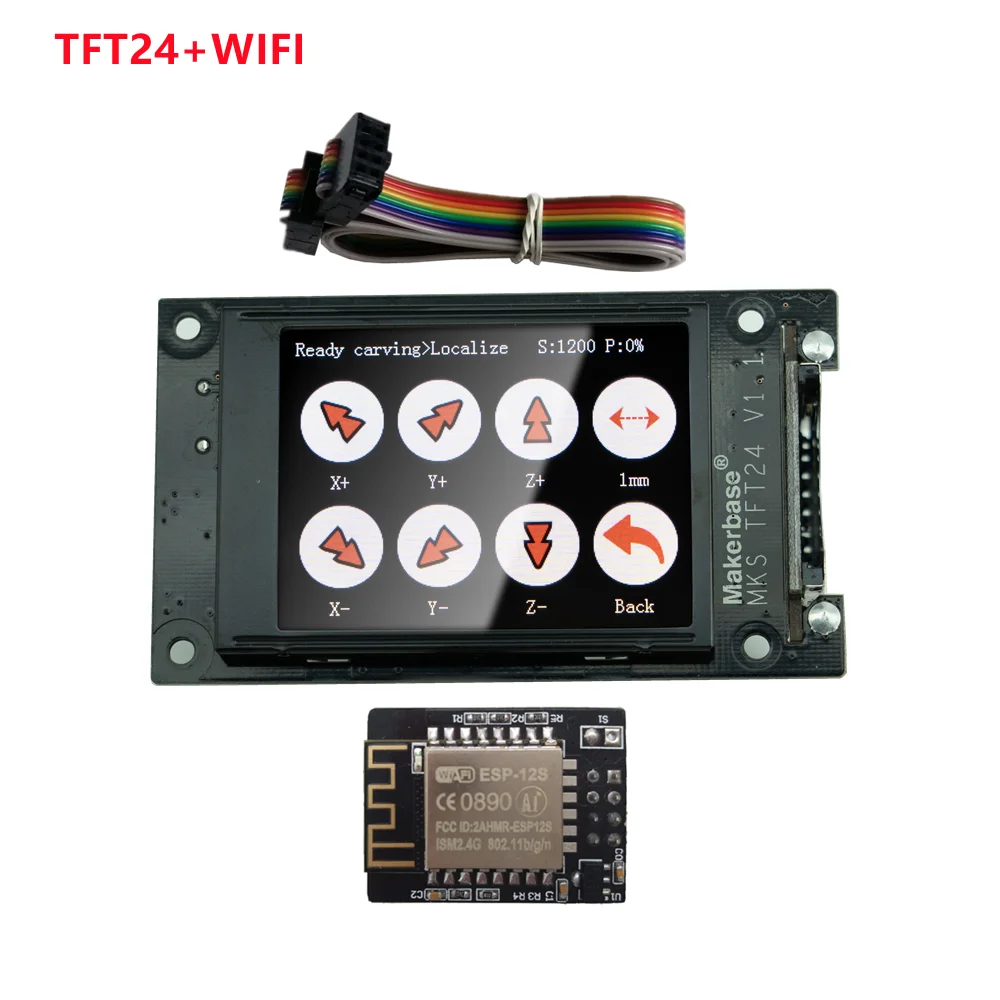

1 шт. * MKS TFT24 дисплей

1 шт. * плоский кабель

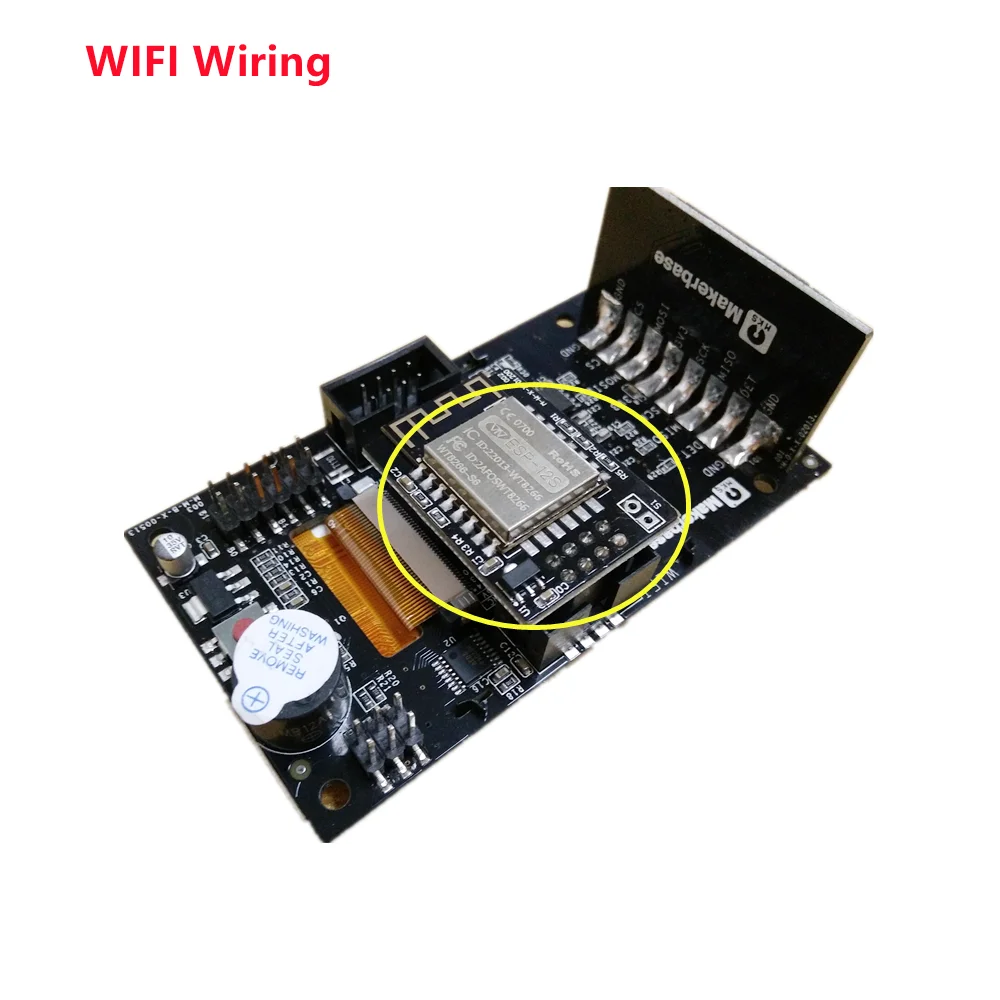

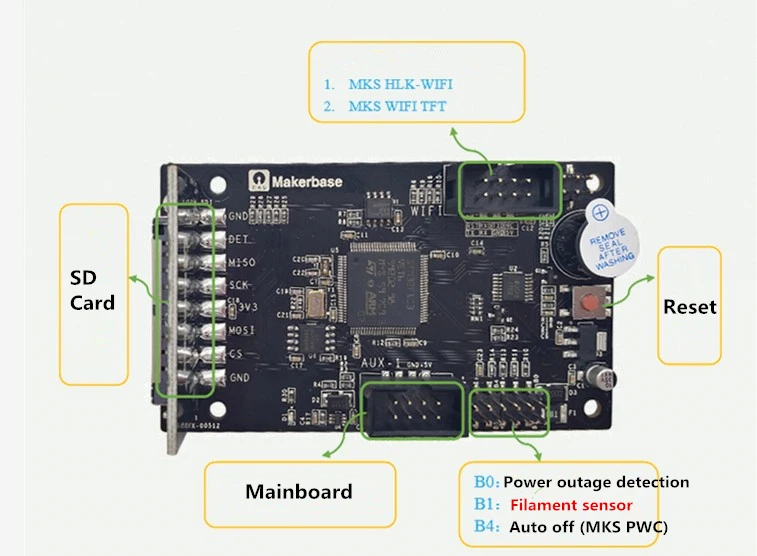

Проводка

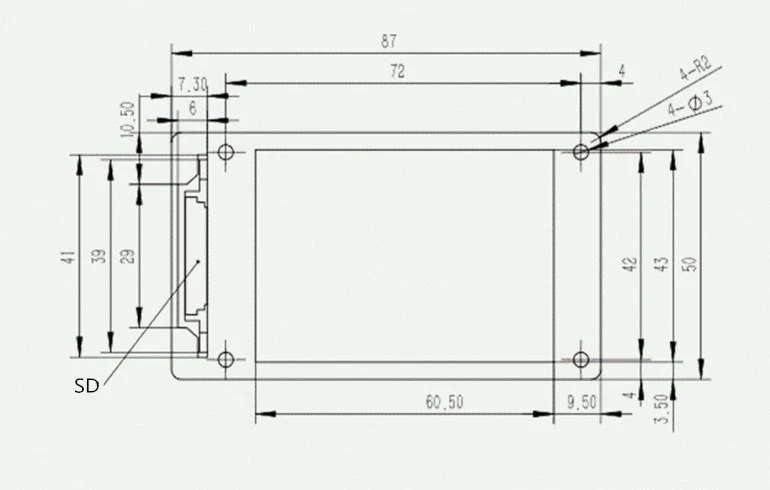

Размеры

Как использовать

Загрузка прошивки Https://github.com/Macrobase-tech/CNC-Firmware

1. Установите Xloader на ПК, загрузите GRBL прошивку на плату с ЧПУ. Выберите скорость передачи данных 115200.

2. Обновление прошивки дисплея

Выберите скорость передачи данных 115200 на config.

Скопируйте файлы ниже на sd-карту и подключите его к дисплею TFT24.

3. Провод TFT24 до Aux-1 платы с ЧПУ. Затем включите питание платы, она будет обновляться автоматически.

4. Чтение g-кода

Скопируйте g-код на sd-карту, подключите его к дисплею.(Sd-карта: 1g-16g, формат Gcode-nc.)
