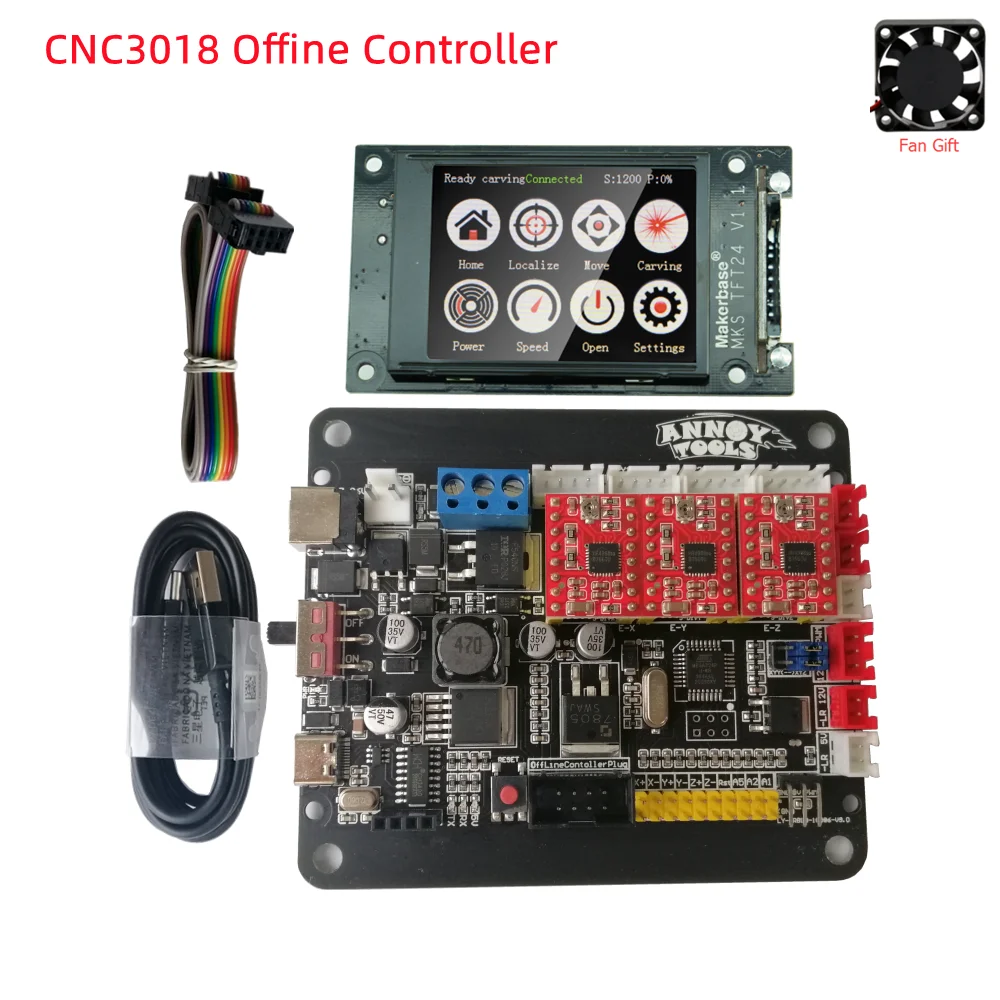

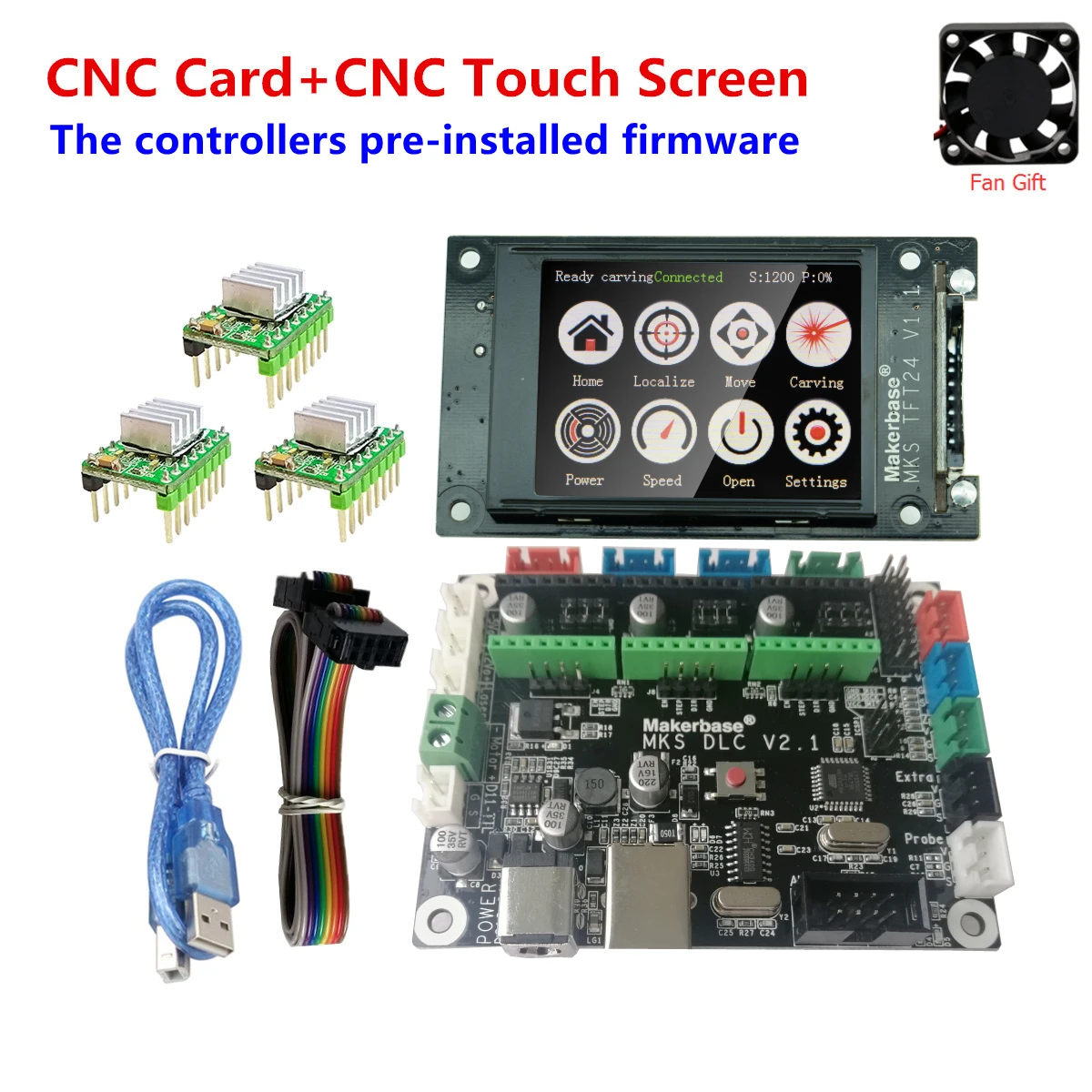

Настольный монитор CNC3018, максимальное обновление, лазерный сенсорный экран, master MKS DLC v2.1, контроллер MKSTFT24, плата с ЧПУ, материнская плата с ЧПУ

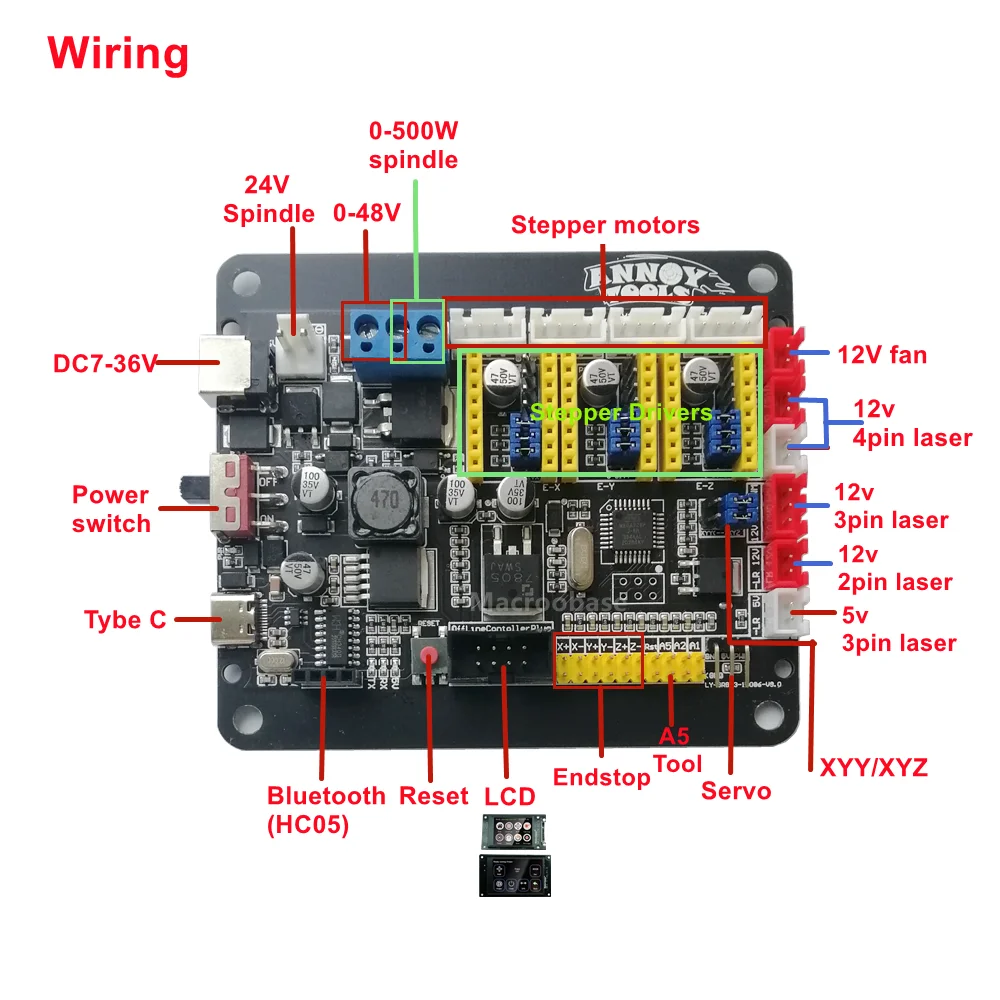

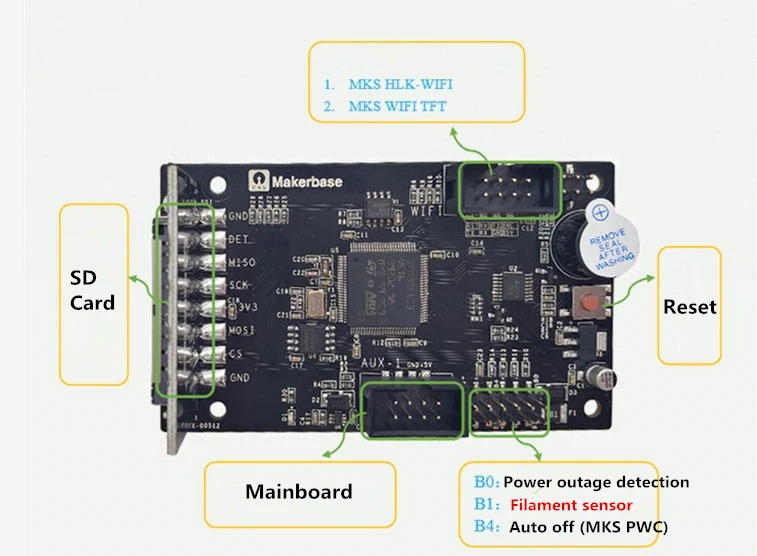

Проводка

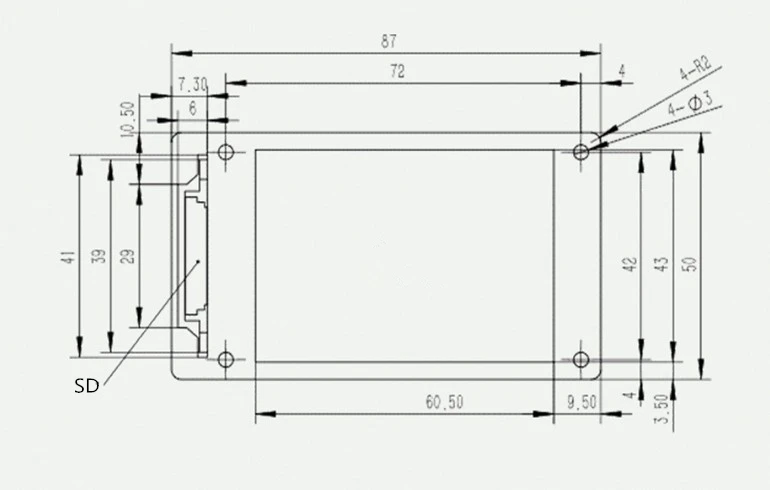

Размеры

Как использовать

Загрузка и обновление прошивки https://github.com/Macrobase-tech/CNC-Firmware

1. Установите Xloader на ПК, загрузите GRBL прошивку на панель управления. Выберите скорость передачи данных 115200.

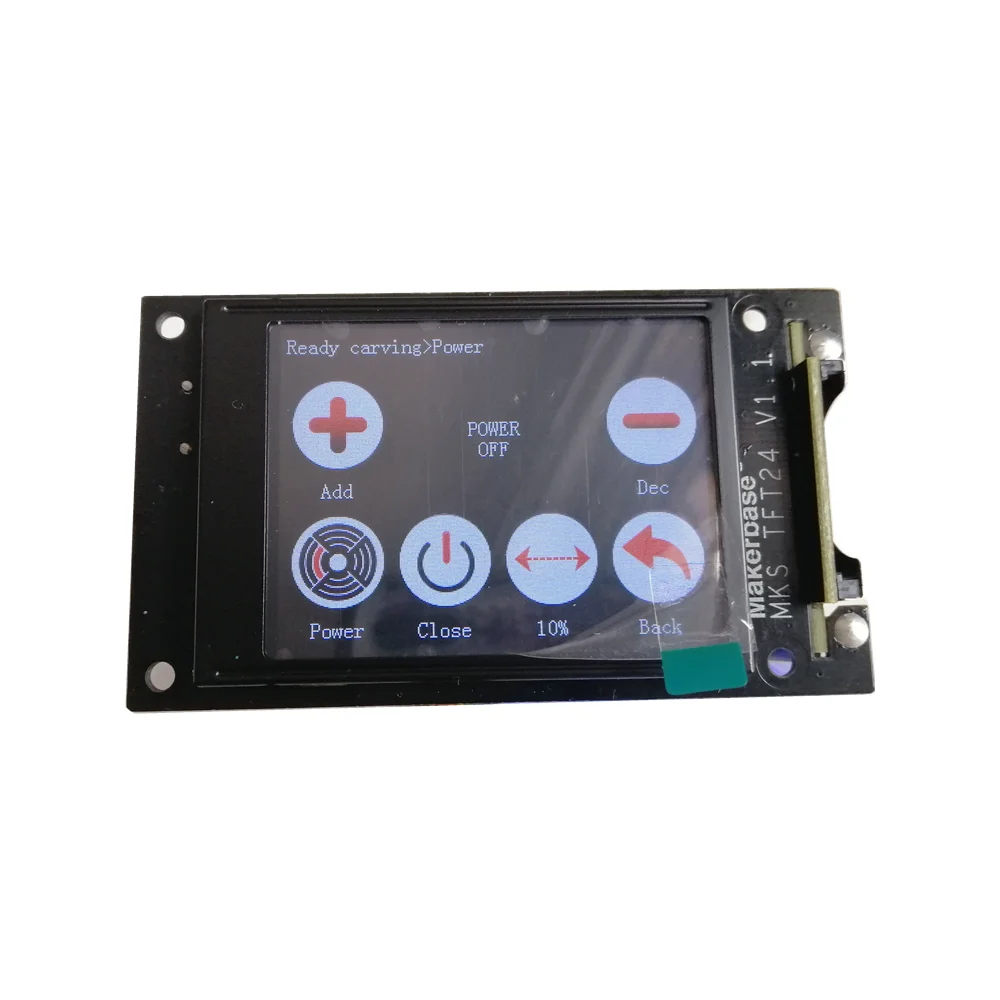

2. Обновление прошивки TFT24

Выберите скорость передачи данных 115200 на TFT24 config.

Скопируйте файлы ниже на sd-карту и подключите его к дисплею TFT24.

3. СOnnect TFT24 to Aux-1 карты.Затем включите питание, оно будет обновляться автоматически.

4. Чтение g-кода

Скопируйте g-код на sd-карту, подключите его к дисплею.(Sd-карта: 1g-16g, формат Gcode-nc.)

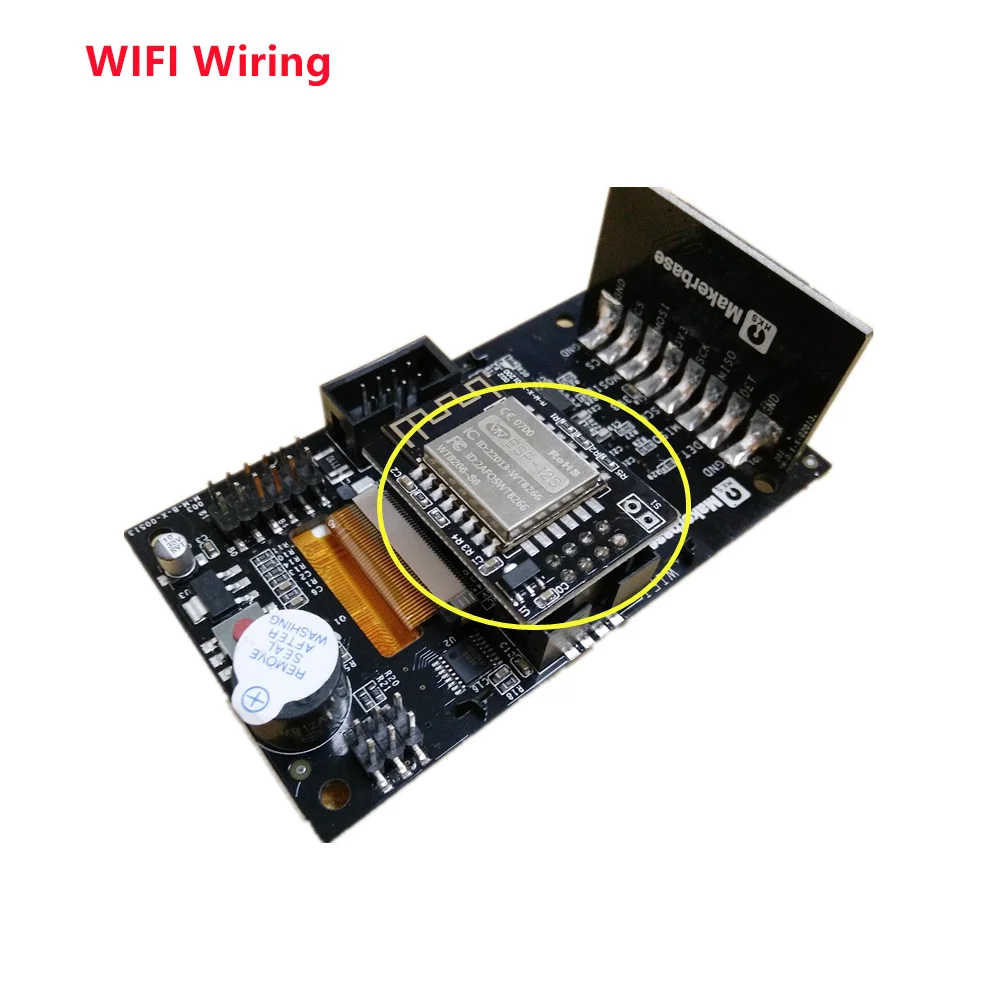

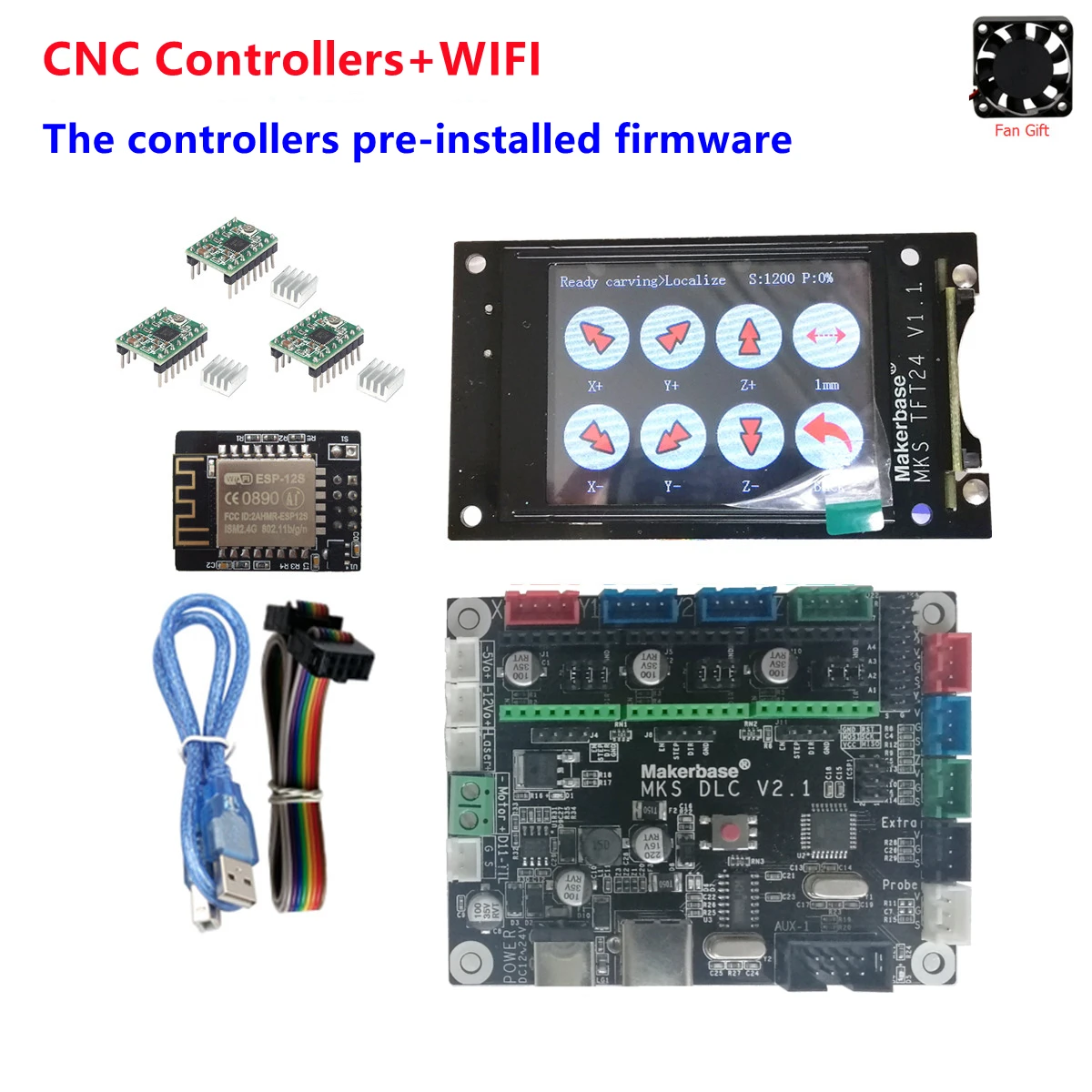

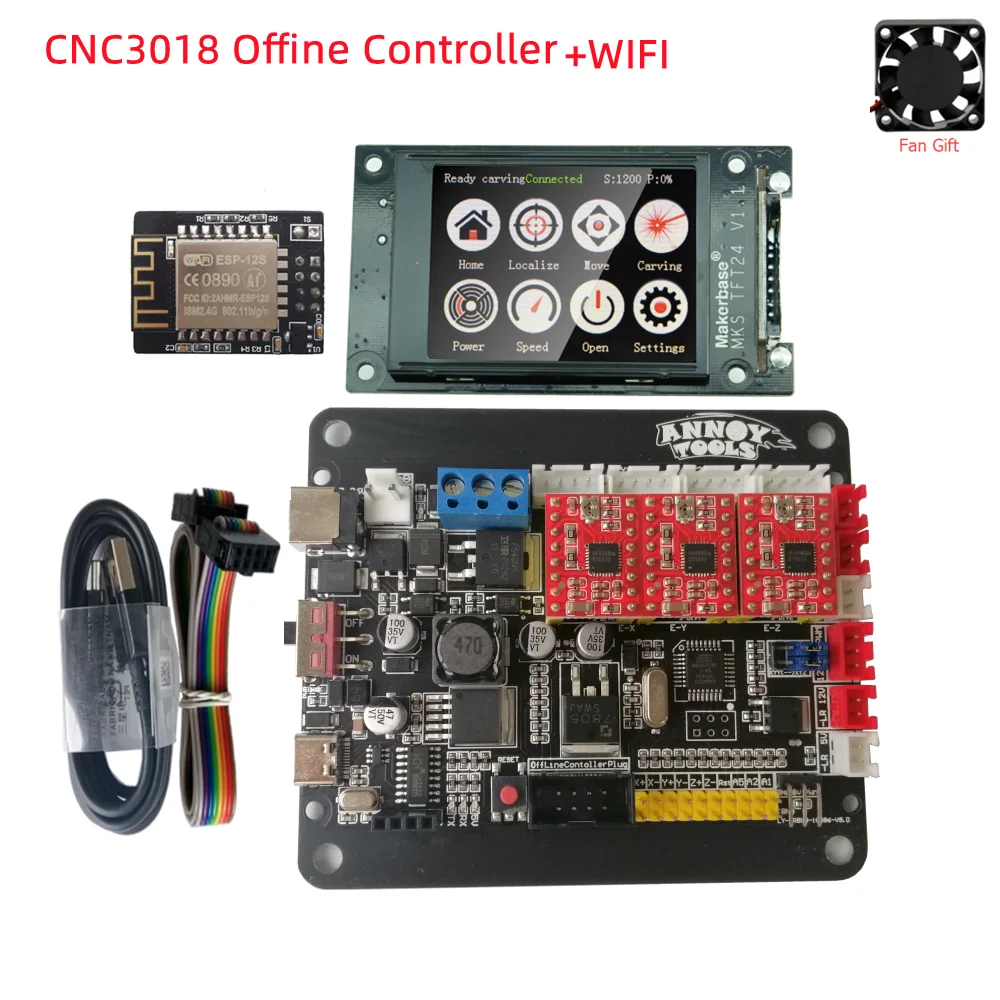

Как использовать WIFI. 1. Подключите к Wi-Fi. Включите WIFI на TFT config. И обновите прошивку для отображения. 2. Установите приложение MKSLaser на телефон.

AnnoyToolsВведение карты

-- Двойная ось y, всестороннее использование

-Интегрированные 3 шт. драйверы A4988, непосредственно подключаются к четырем проводным шаговым двигателям.

-- Поддержка лазера или шпинделя.

-- Поддержка 12V, 5V с TTL и без TTL лазера.

-- Регулируемое разделение драйвера.

-Поддержка x/y/z концевого переключателя, интерфейс зонда.

-Поддержка внешнего автономного контроллера (опционально).

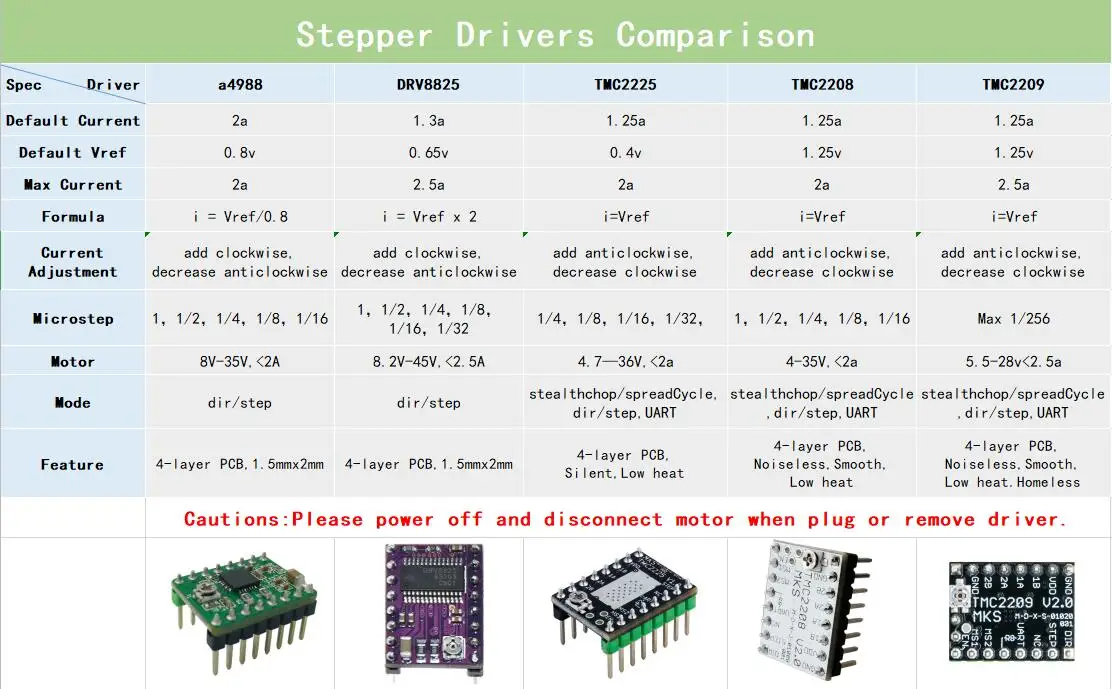

-- A4988 может быть заменен на 8825 драйвер.

--Поддержка X,Y,Z концевой выключатель

Nano 3-осевая плата управления является Arduino Nano на основе 3 Axises система управления движением, может использоваться

Для лазерного гравировального станка, ящика, гравировального станка с ЧПУ и т. д.

3 оси 4,0 V

1. Поддержка оси XYZ, двойной оси Yaxis

2. Установка прошивки GRBL 1,1

3. Поддержка ограничения XYZ

4. Поддержка 2pin/3pin/4pin лазера (все tpye лазер в Martket)

5. Может работать с автономным контроллером

6. Поддержка Bluetooth

7. Шаговый отдел

8. Можно использовать зонд

9. Поддержка подключения сервопривода (запись)

10. Поддерживающее напряжение: 0-48 В (300 Вт/400 Вт/500 Вт шпиндель)
