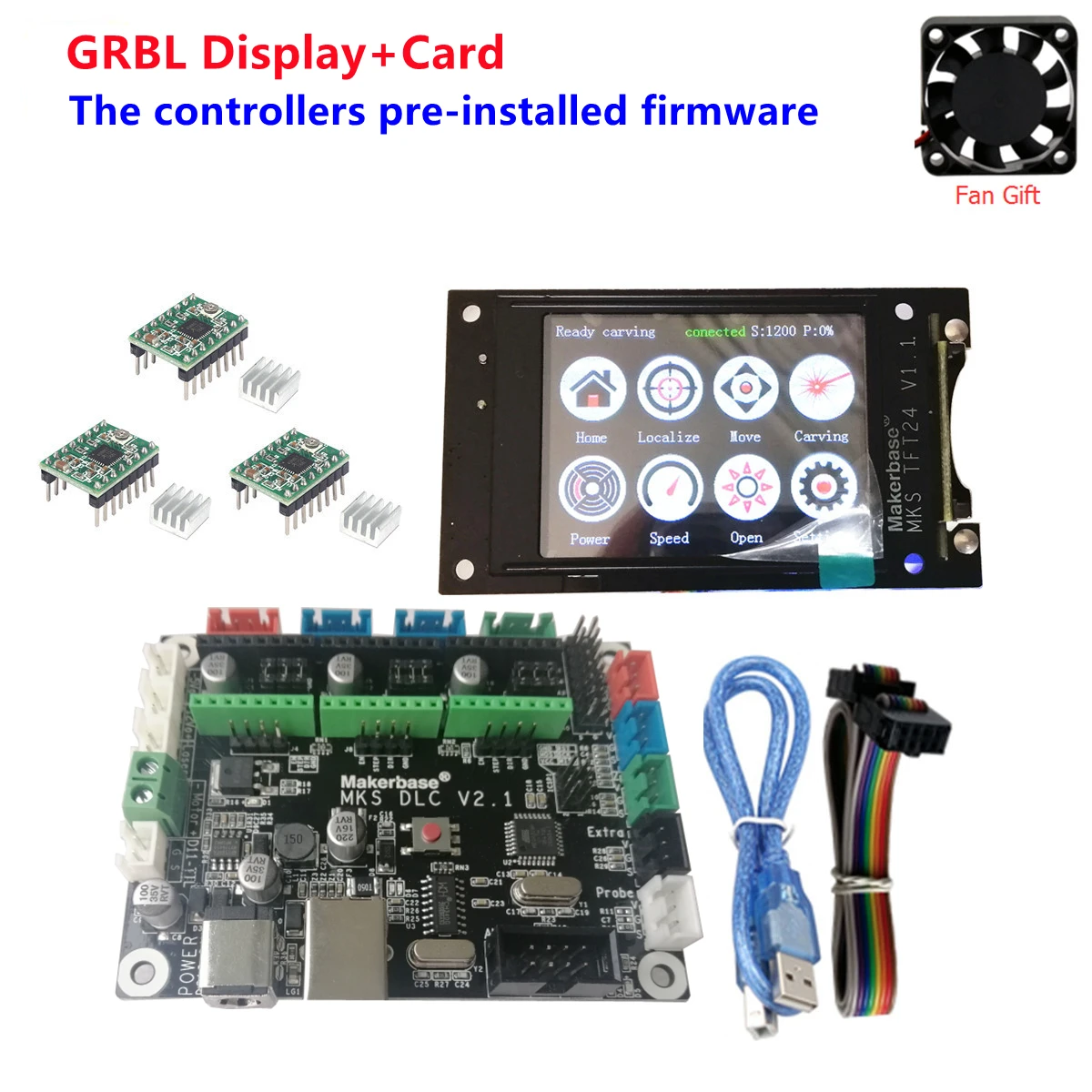

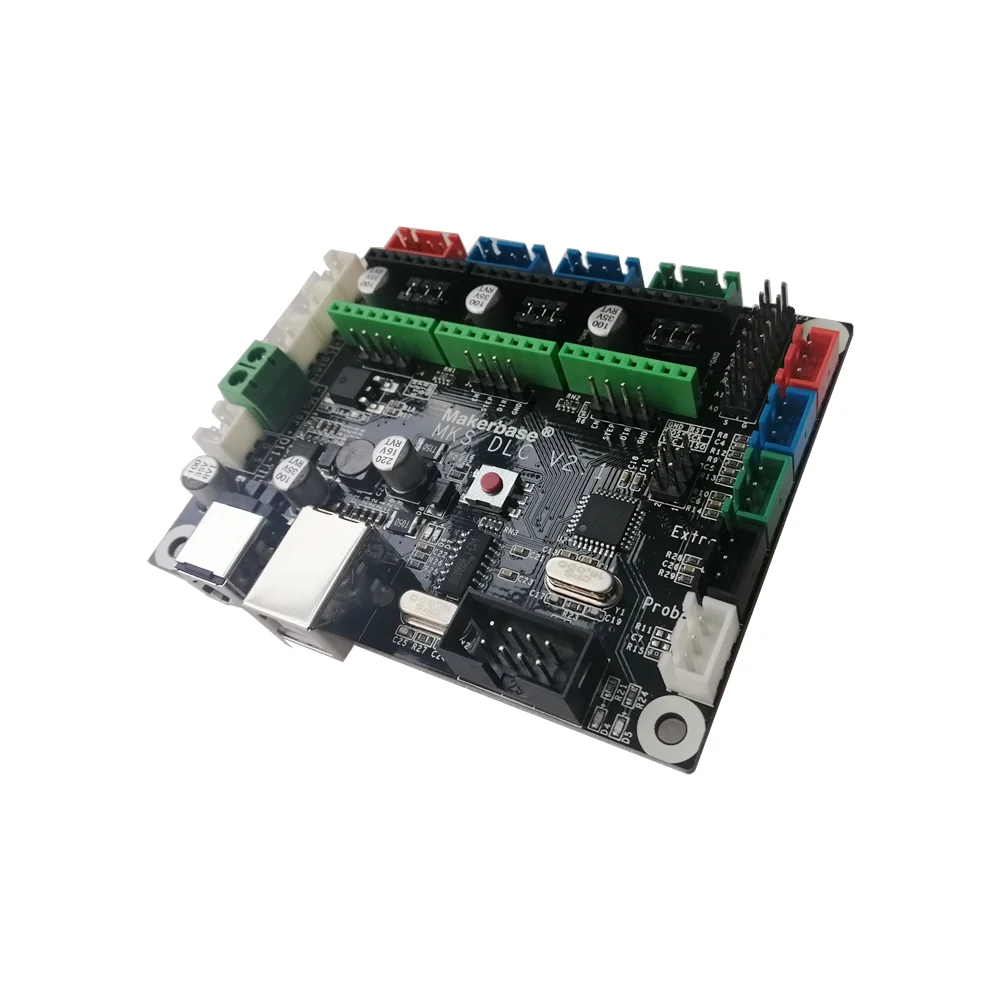

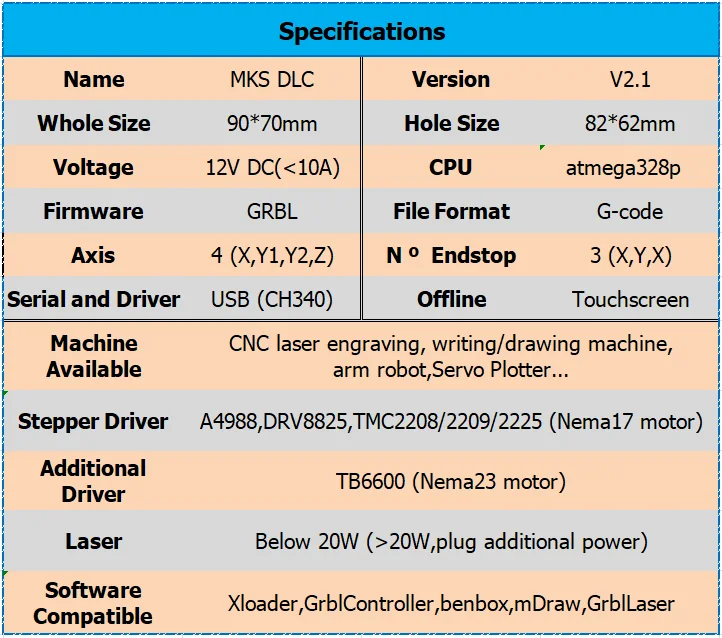

Автономный дисплей GRBL 1,1, сенсорный экран, монитор, пластина управления MKS DLC v2.1, карта ЧПУ 3018, запасные части, контроллер маркировки

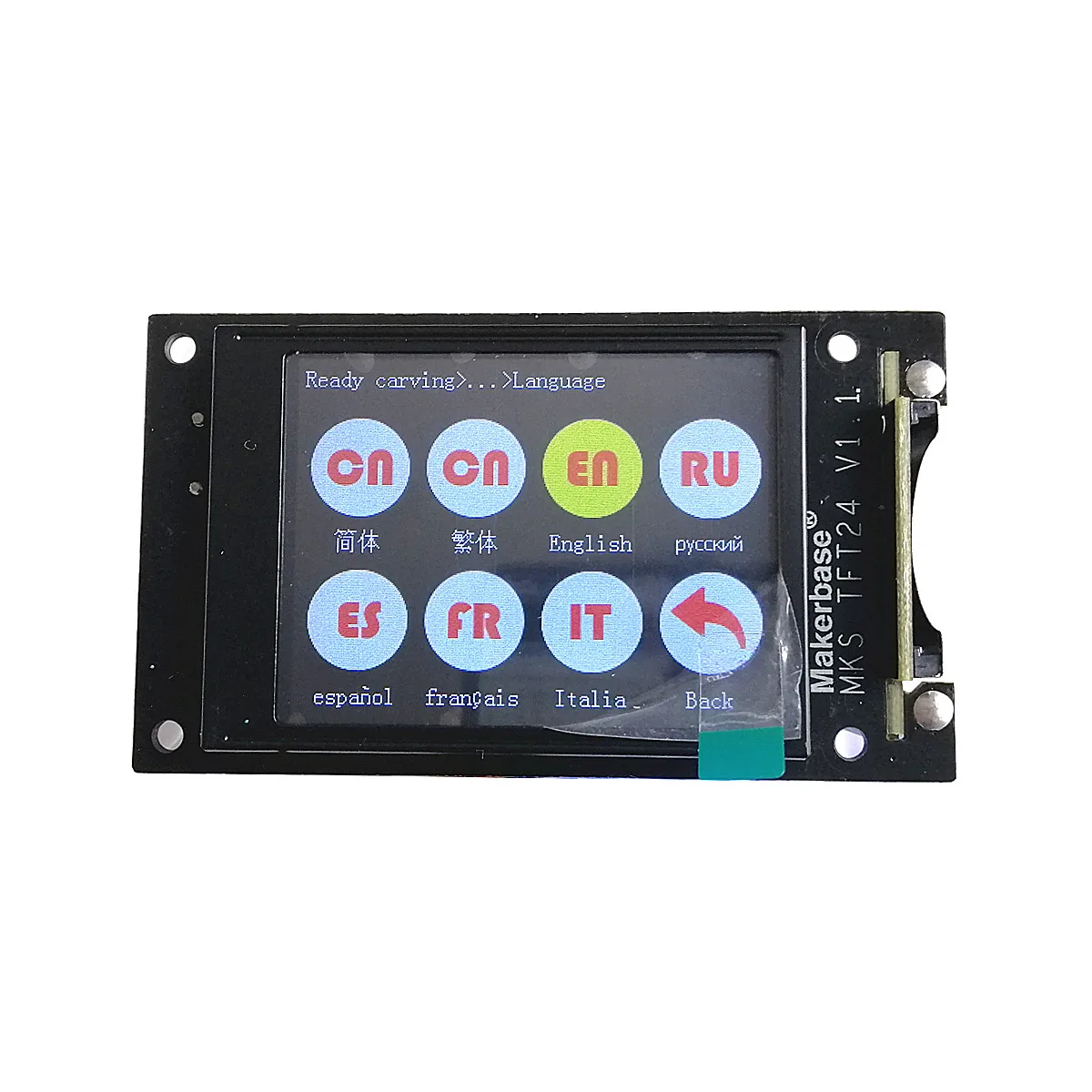

Сенсорный экран TFT24

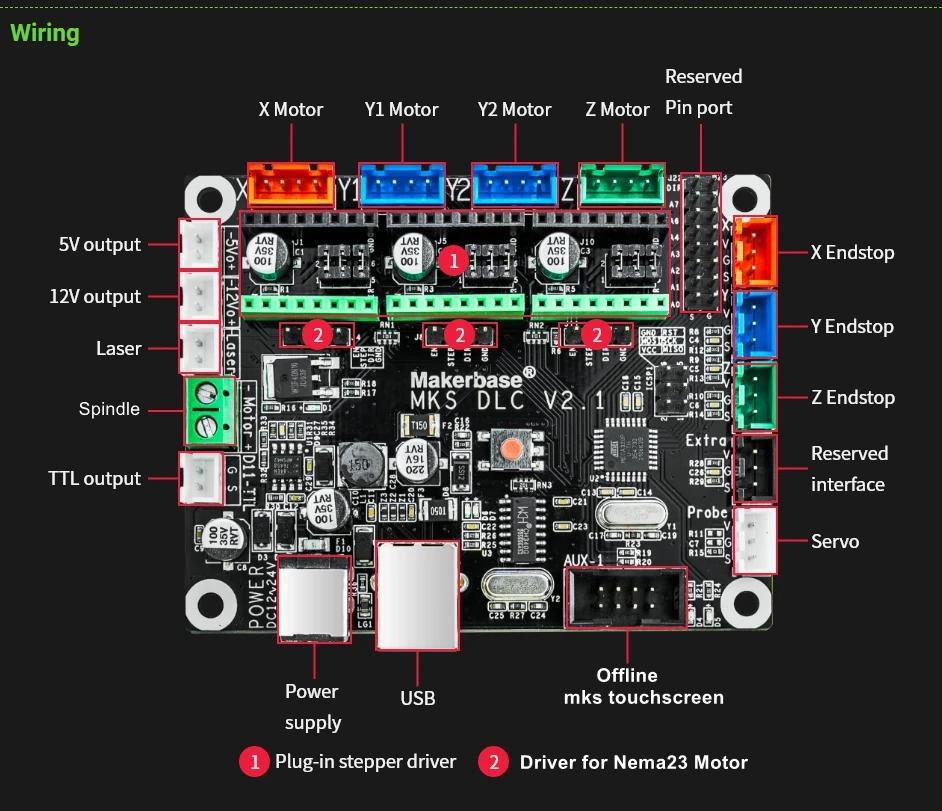

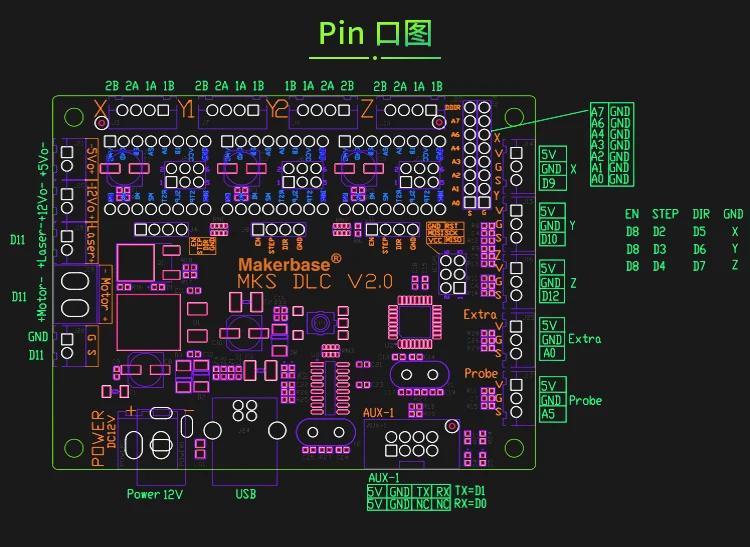

Проводка

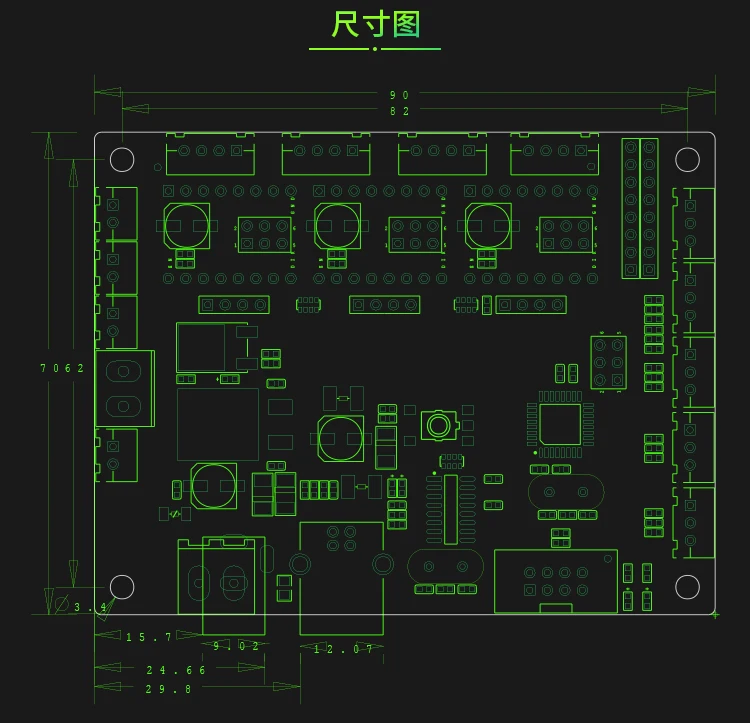

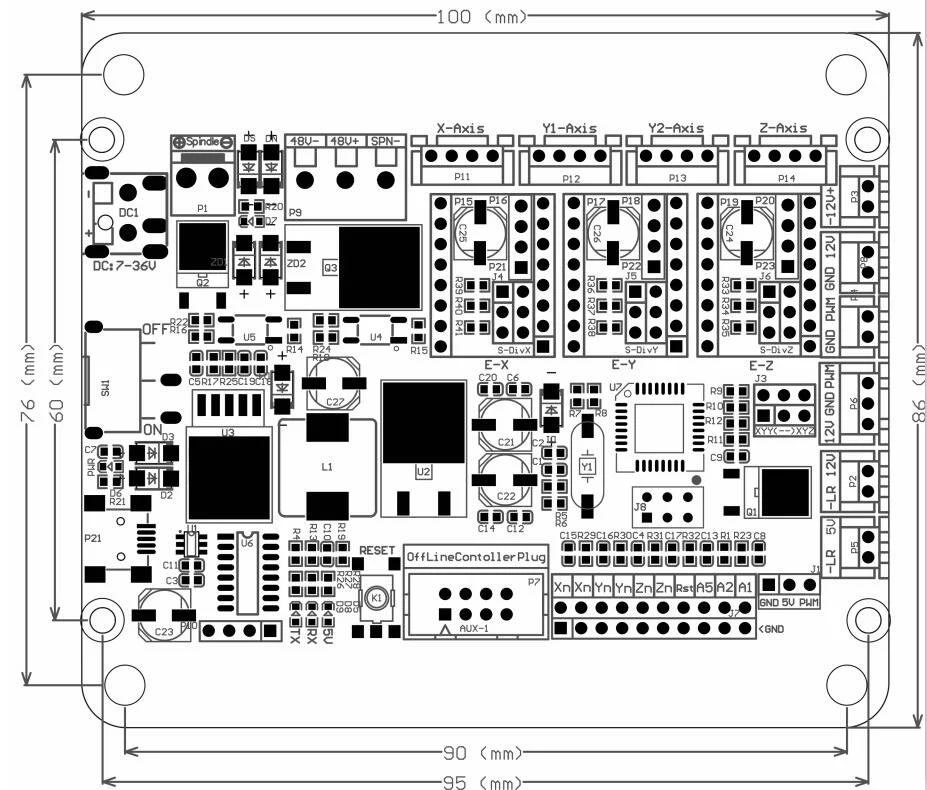

Размеры

Как использовать

Загрузка прошивки Https://github.com/Macrobase-tech/CNC-Firmware

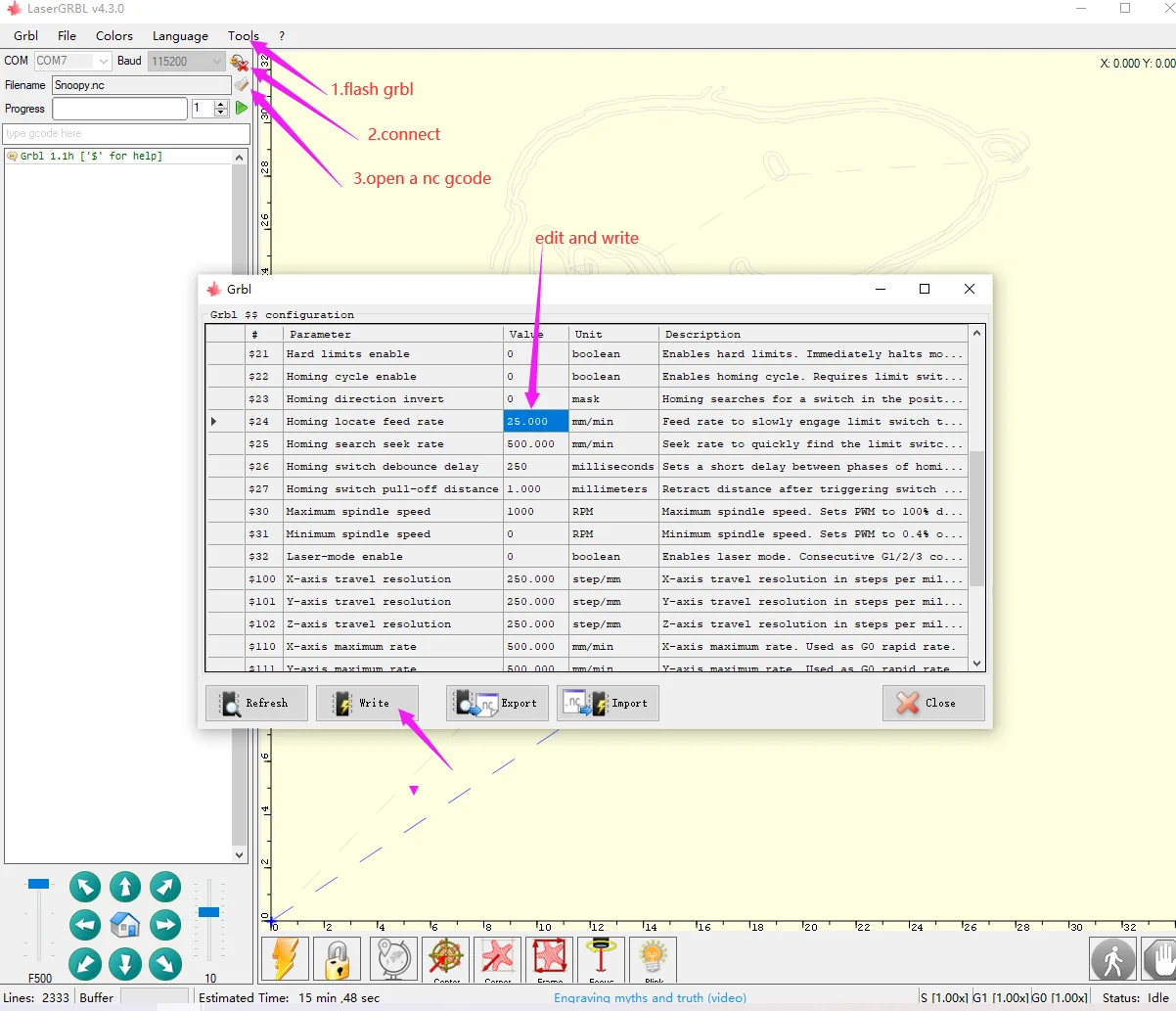

1.Установите программное обеспечение LaserGRBL на ПК, загрузите прошивку GRBL на плату MKS DLC. Выберите скорость передачи 115200.

2. Отображение обновления прошивки

Выберите скорость передачи 115200.

Скопируйте ниже конфигурацию на SD-карту и подключите SD-карту к дисплею tft24.

3. Провод TFT24-Aux-1 платы с ЧПУ. Затем включите плату, она обновится автоматически.

4. Чтение G-кода

Скопируйте G-код на SD-карту, подключите его к дисплею.(Sd-карта: 1 Гб-16 Гб, формат Gcode-nc.)

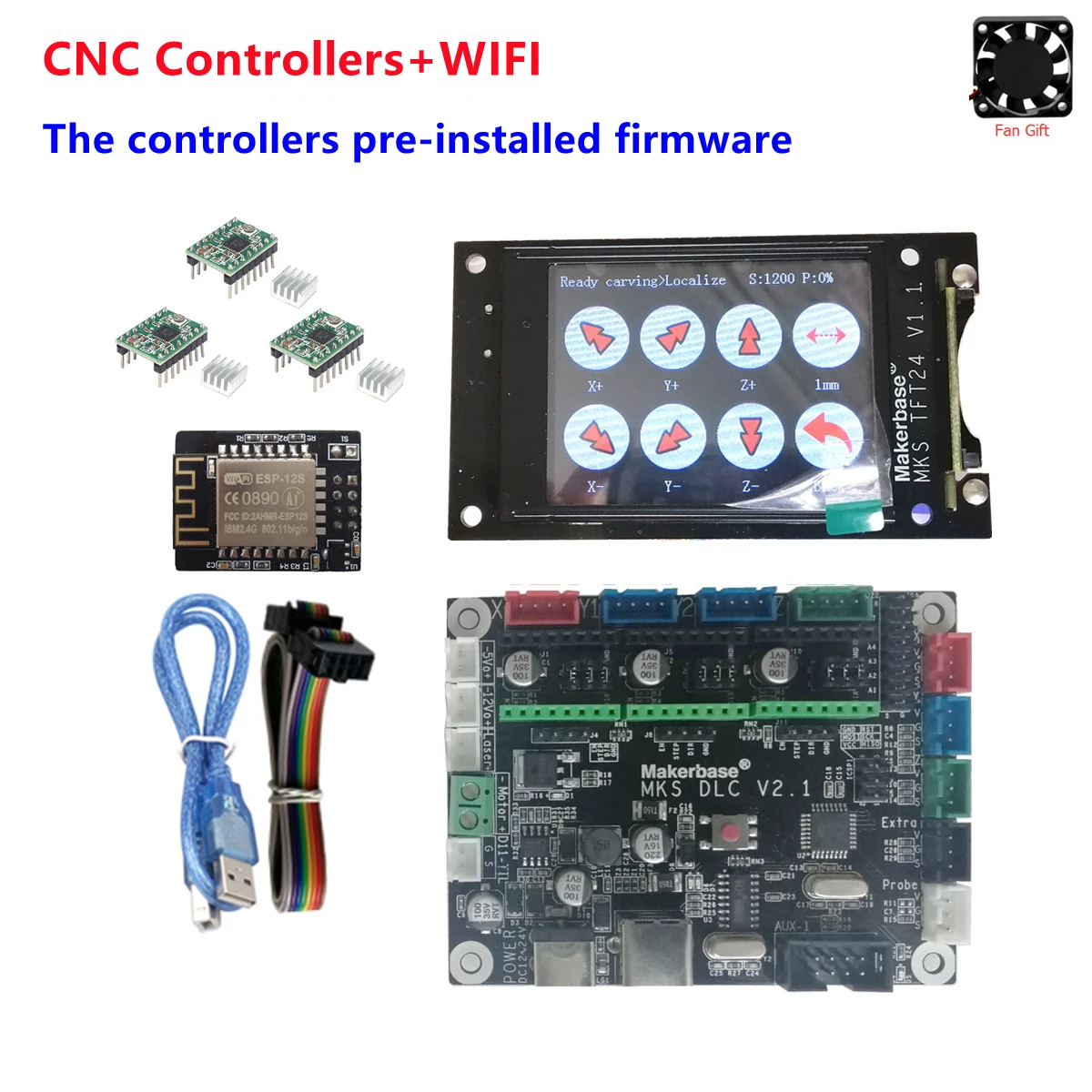

Как использовать Wi-Fi. 1. Подключитесь к Wi-Fi. Включите Wi-Fi в конфигурации TFT. И обновите прошивку для отображения. 2. Установите приложение MKSLaser на телефон.

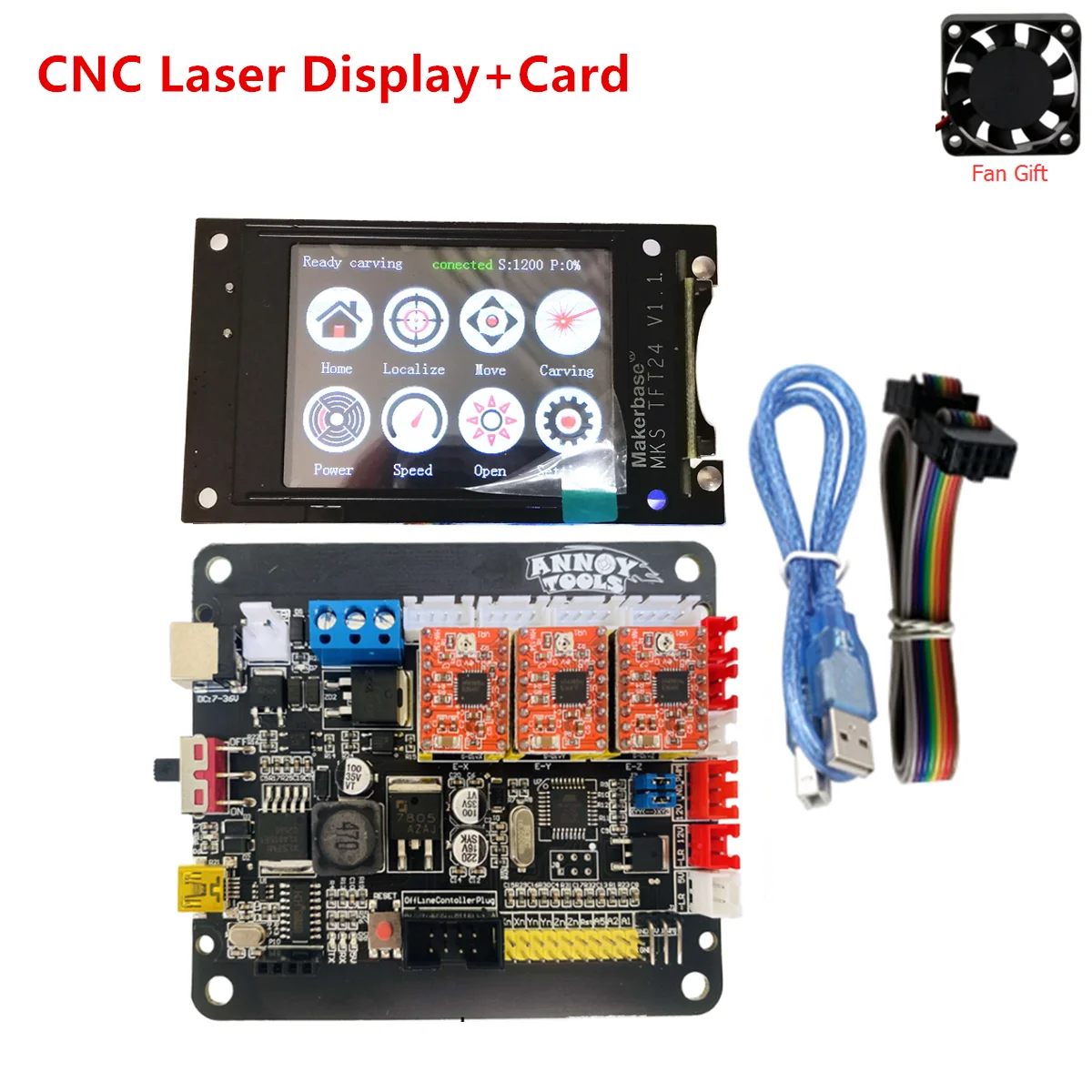

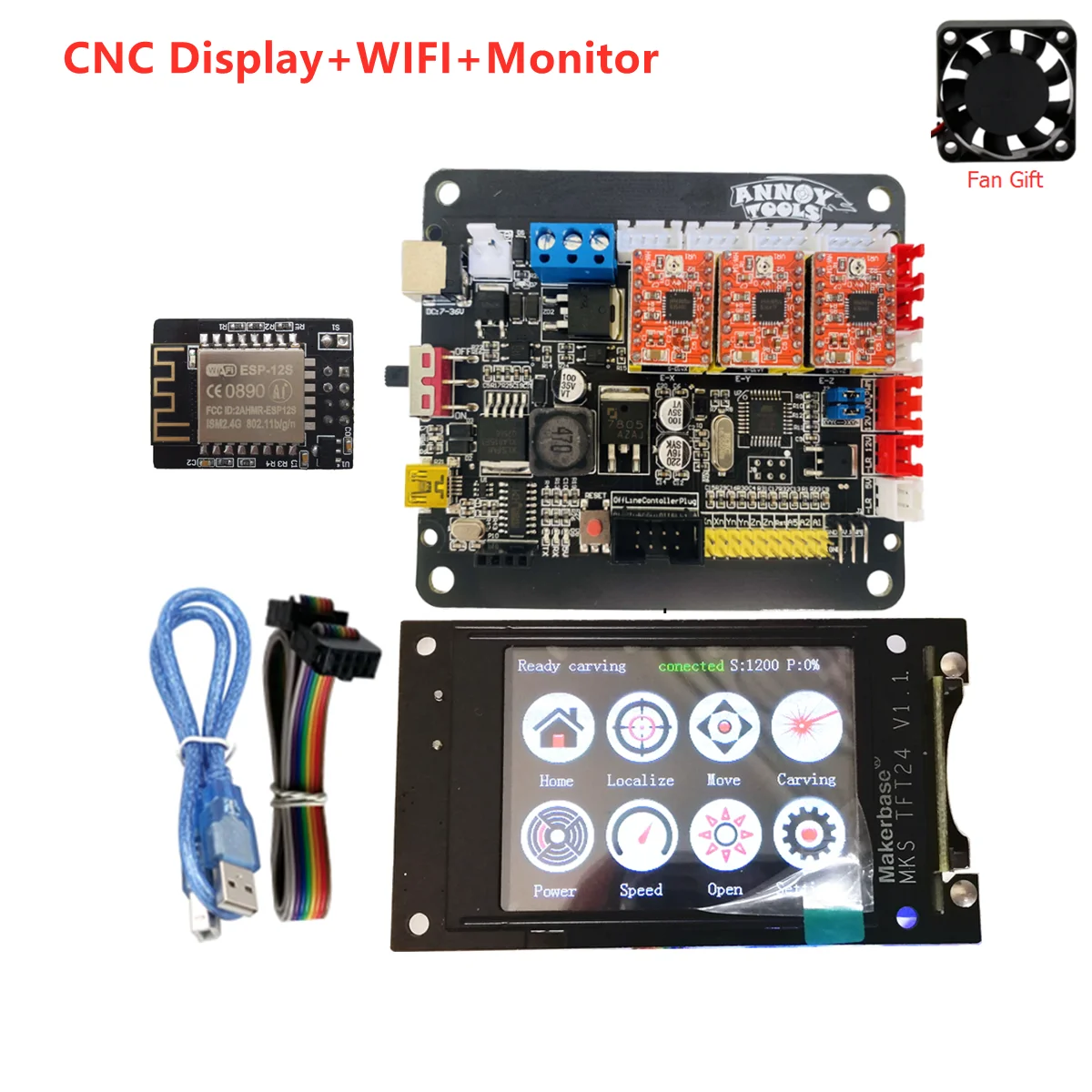

AnnoyToolsВведение карты

-- Двойная ось y, всестороннее использование

-- Встроенные 3 драйвера A4988, напрямую подключаются к четырехпроводному шаговому двигателю.

-- Поддержка лазера или шпинделя.

-- Поддержка 12 В, 5 В с TTL и без TTL лазера.

-- Регулируемое подразделение водителя.

-- Поддержка концевого выключателя x/y/z, интерфейса зонда.

-- Поддержка внешнего автономного контроллера (опционально).

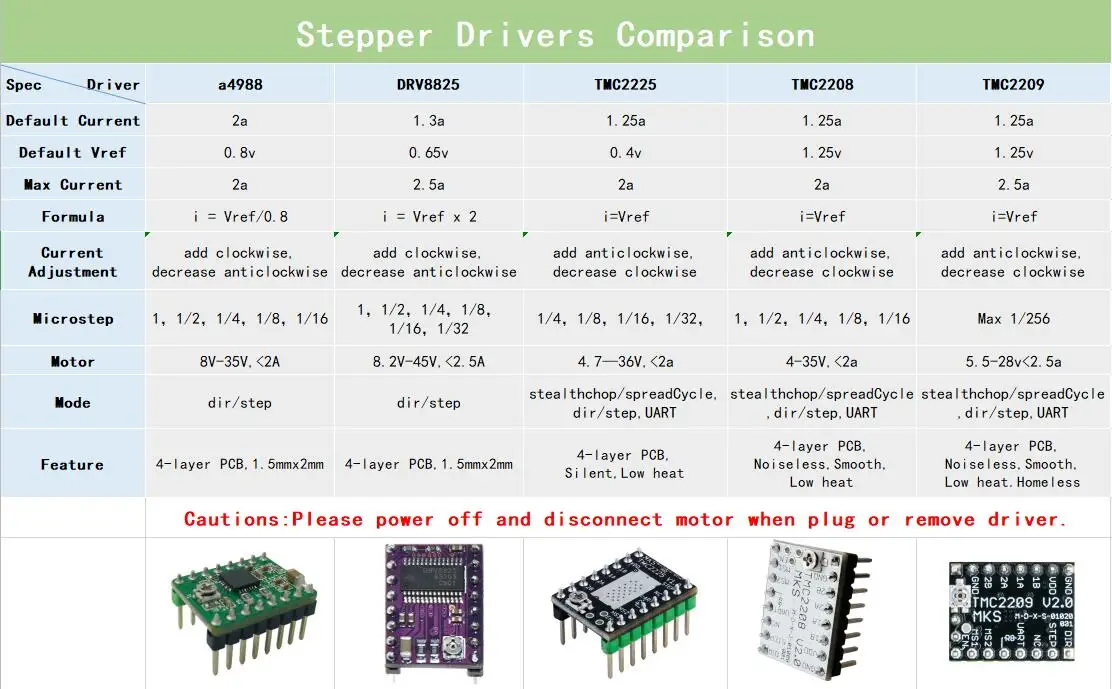

-- A4988 можно заменить на драйвер 8825.

--Поддержка концевых выключателей X,Y,Z

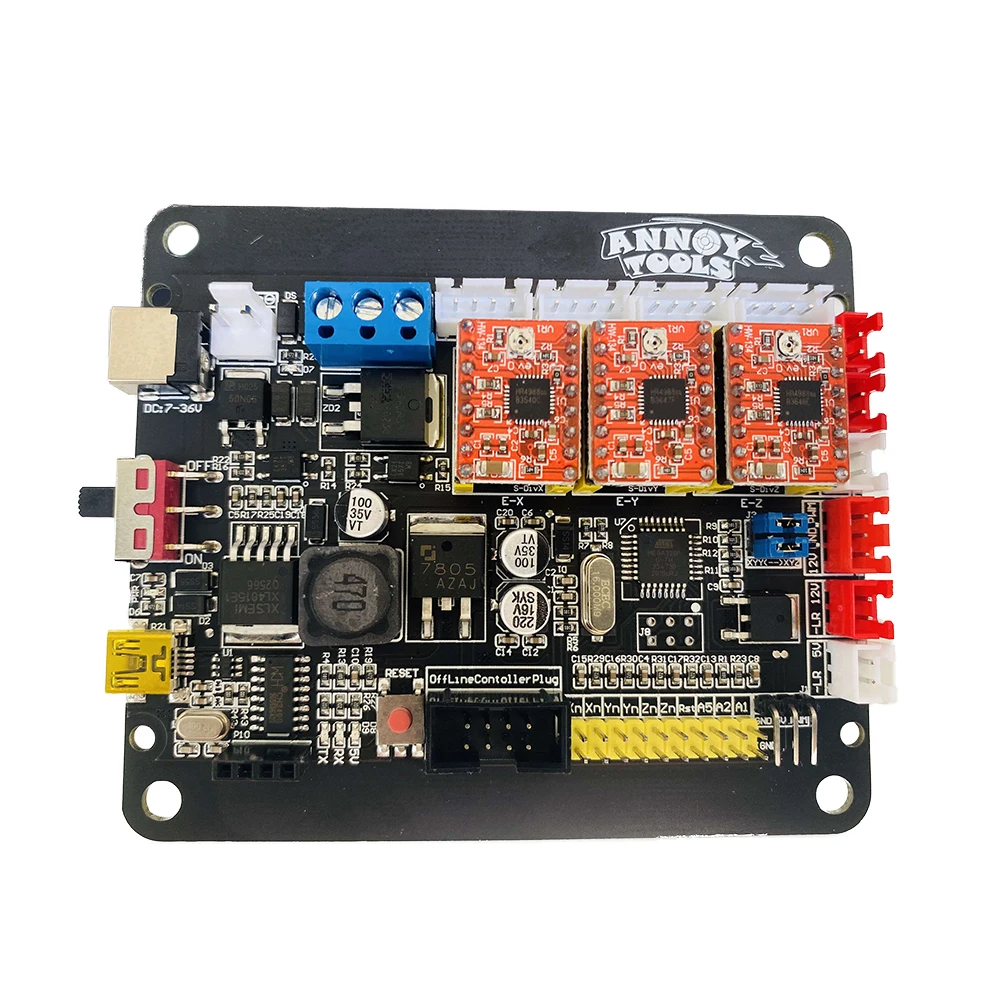

Плата управления Nano 3Axis-это 3-осевая система управления движением на основе Arduino Nano, может использоваться

Для лазерного гравировального станка, выдвижного станка, гравировального станка с ЧПУ и т. д.

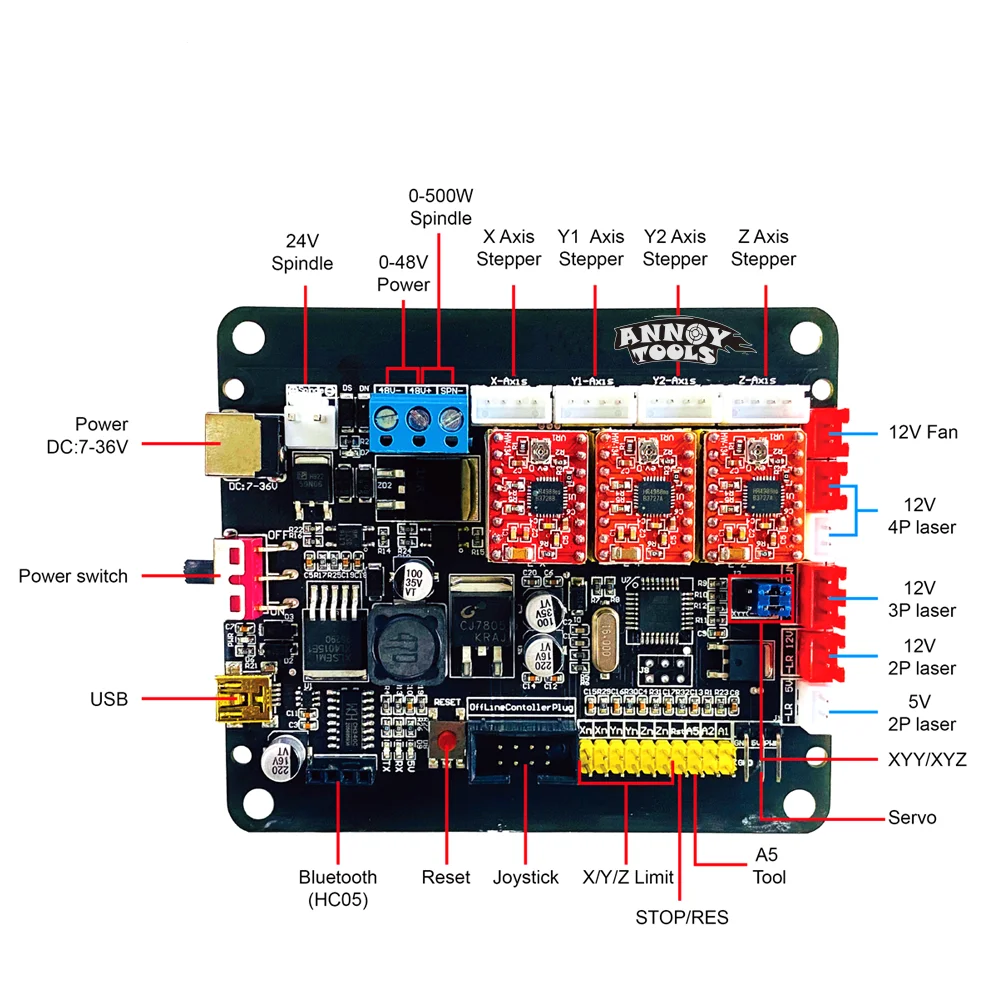

3 оси 4,0 в

1. Поддержка оси XYZ, двойная ось Yaxis

2. Установите прошивку GRBL 1,1

3. Поддержка лимита XYZ

4. Поддержка 2pin/3pin/4pin лазера (все tpye лазеры в маркете)

5. Может работать автономным контроллером

6. Поддержка Bluetooth

7. Ступенчатое подразделение

8. Можно использовать зонд

9. Поддержка подключения сервопривода (запись)

10. Поддерживаемое напряжение: 0-48 В (шпиндель 300 Вт/400 Вт/500 Вт)
