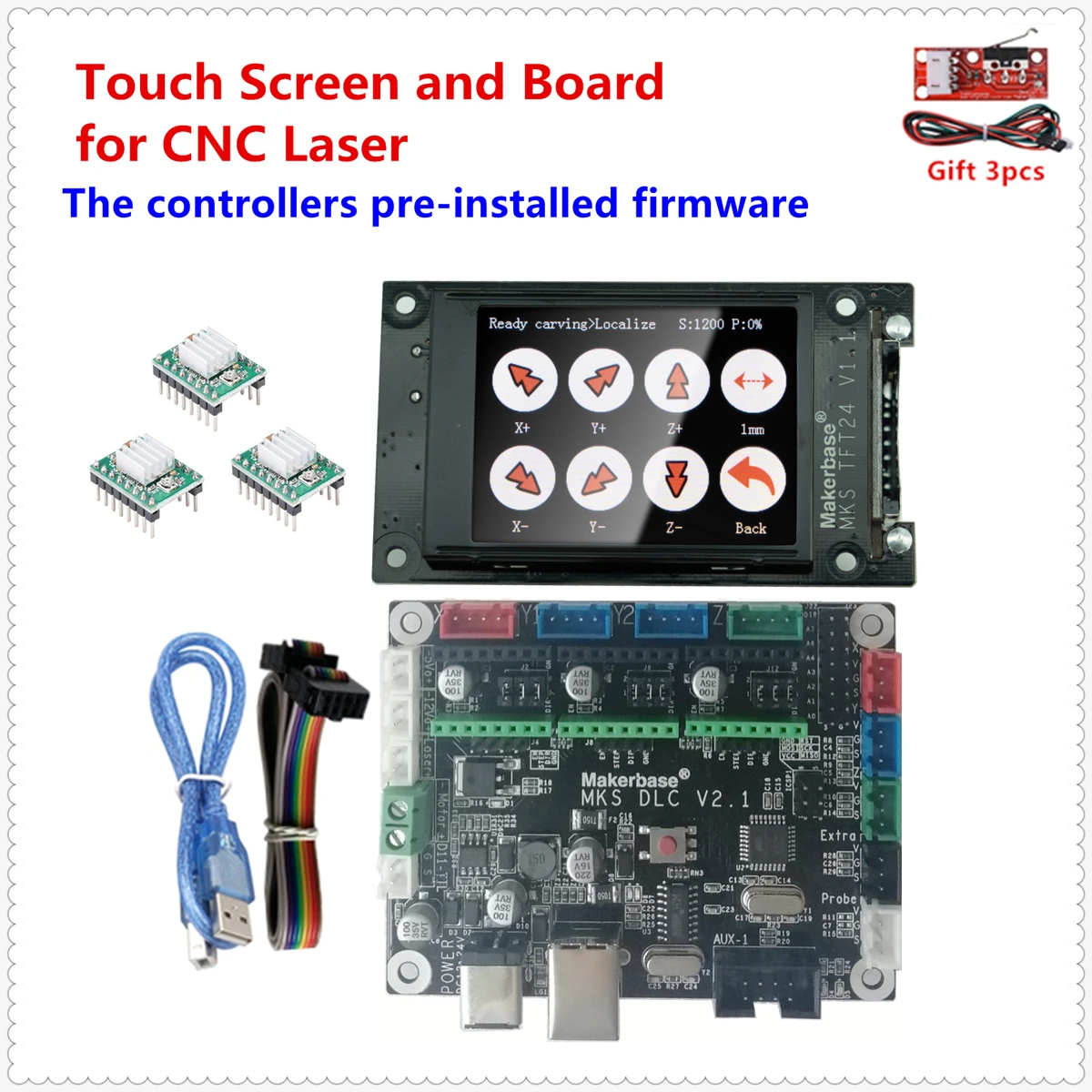

Автономный контроллер с ЧПУ MKS DLC V2 + TFT24, сенсорный экран, плата управления с ЧПУ для diy настольного мини-лазерного гравировального станка

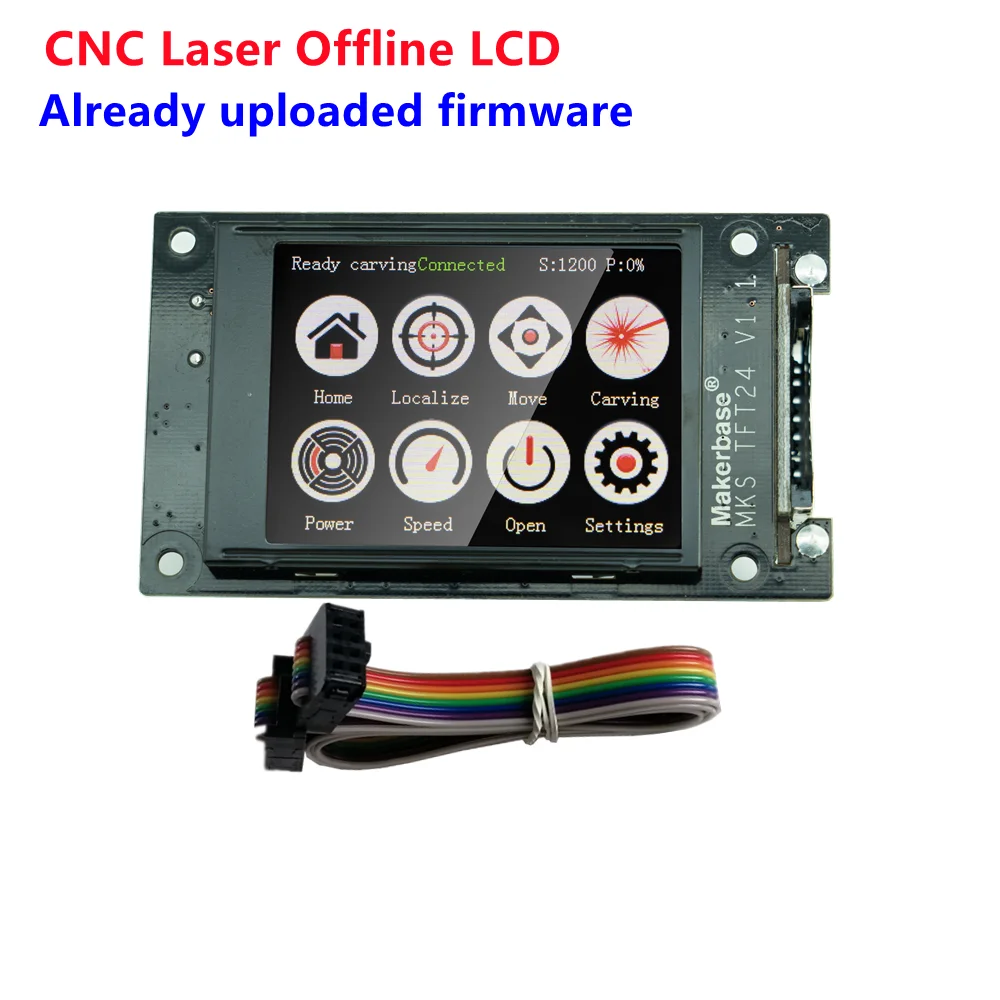

Дисплей TFT24

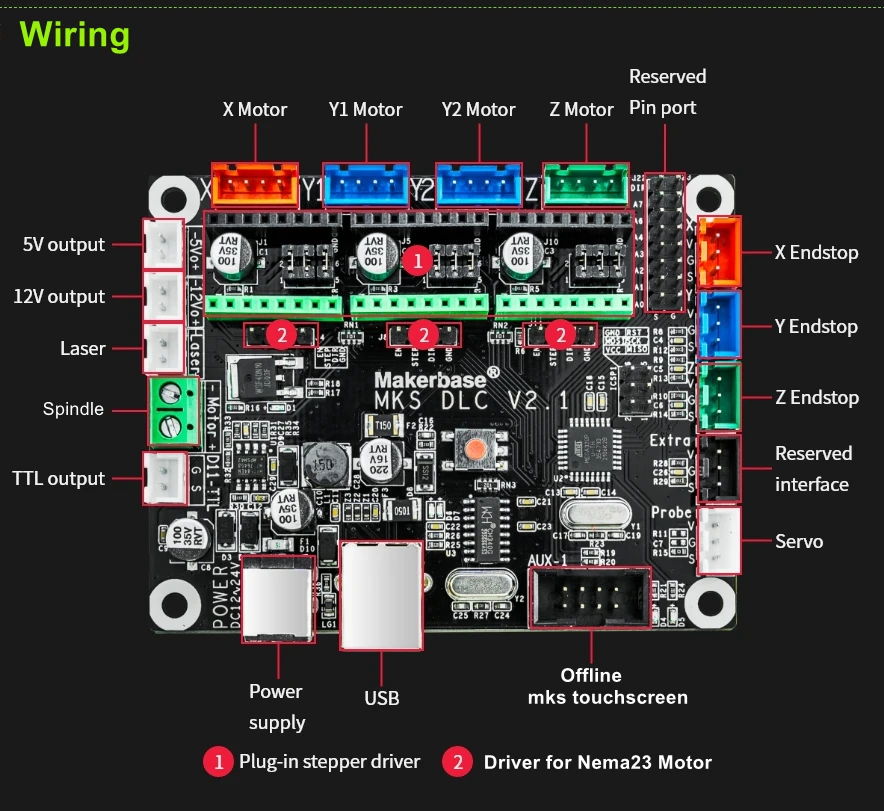

Проводка

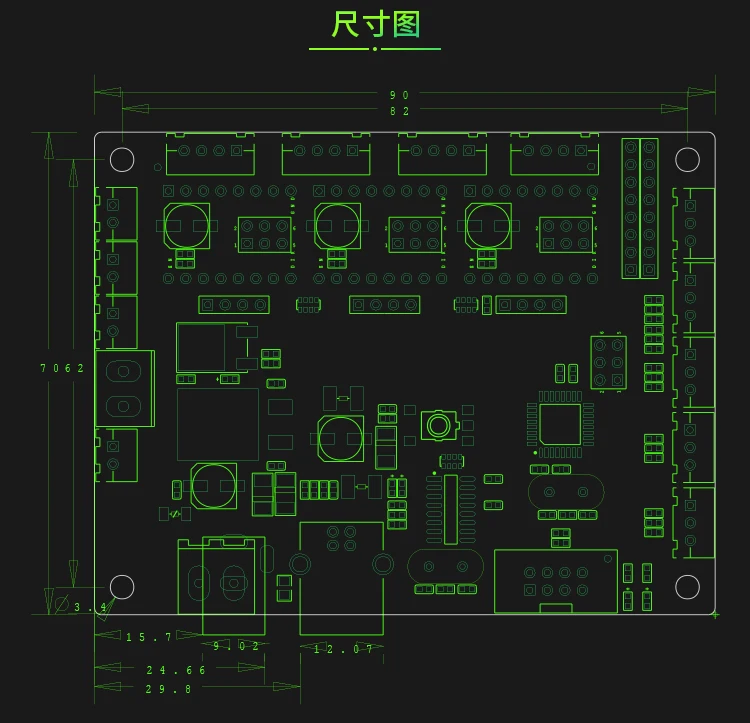

Размеры

Загрузка и обновление прошивки https://github.com/Macrobase-tech/CNC-Firmware Установите Xloader на ПК, загрузите прошивку GRBL на плату MKS DLC.

2. Обновление прошивки дисплея

Выберите скорость передачи данных 115200 на config.

Скопируйте файлы ниже на sd-карту и подключите его к дисплею TFT24.

3. Провод TFT24 до Aux-1 платы с ЧПУ. Затем включите питание платы, она будет обновляться автоматически.

4. Чтение g-кода

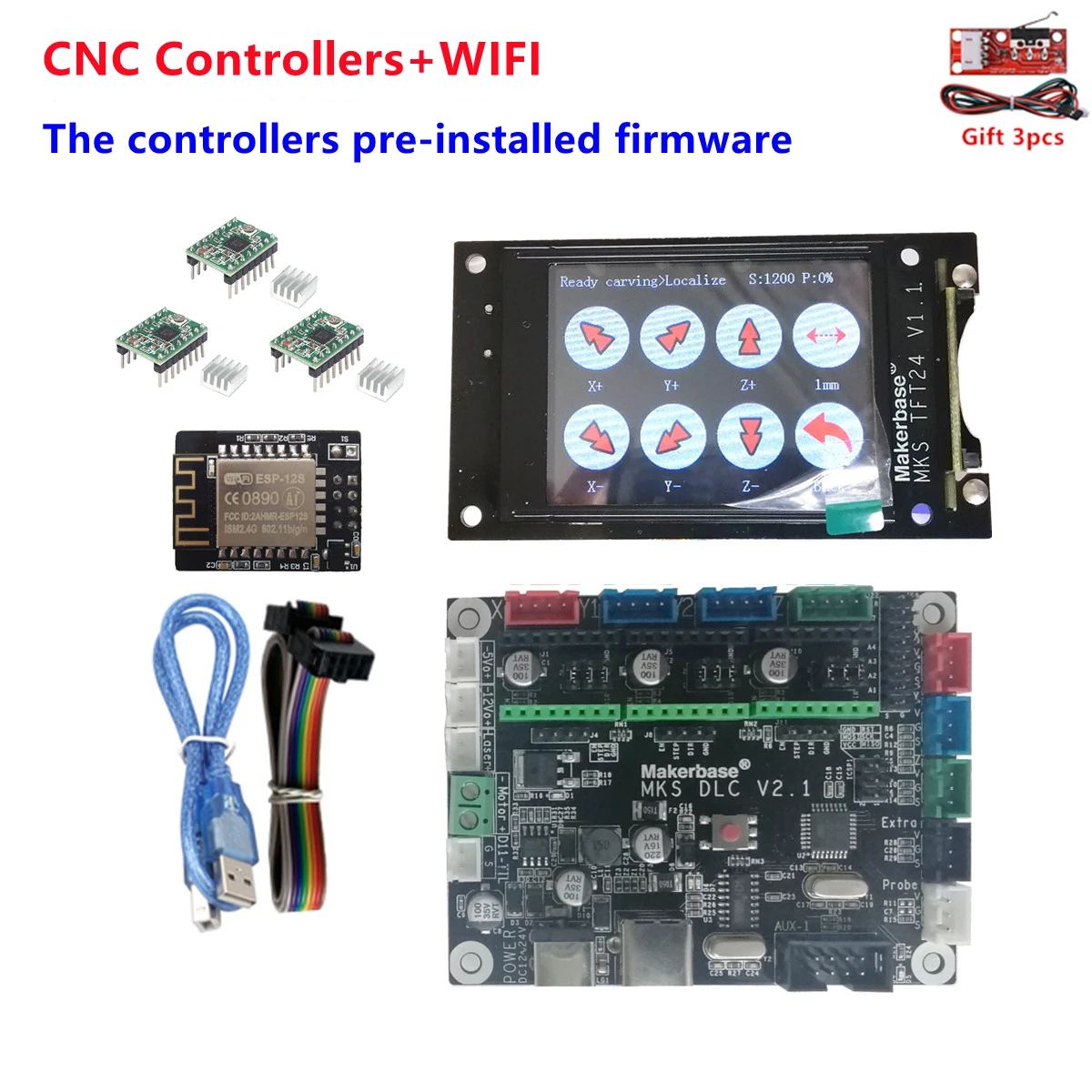

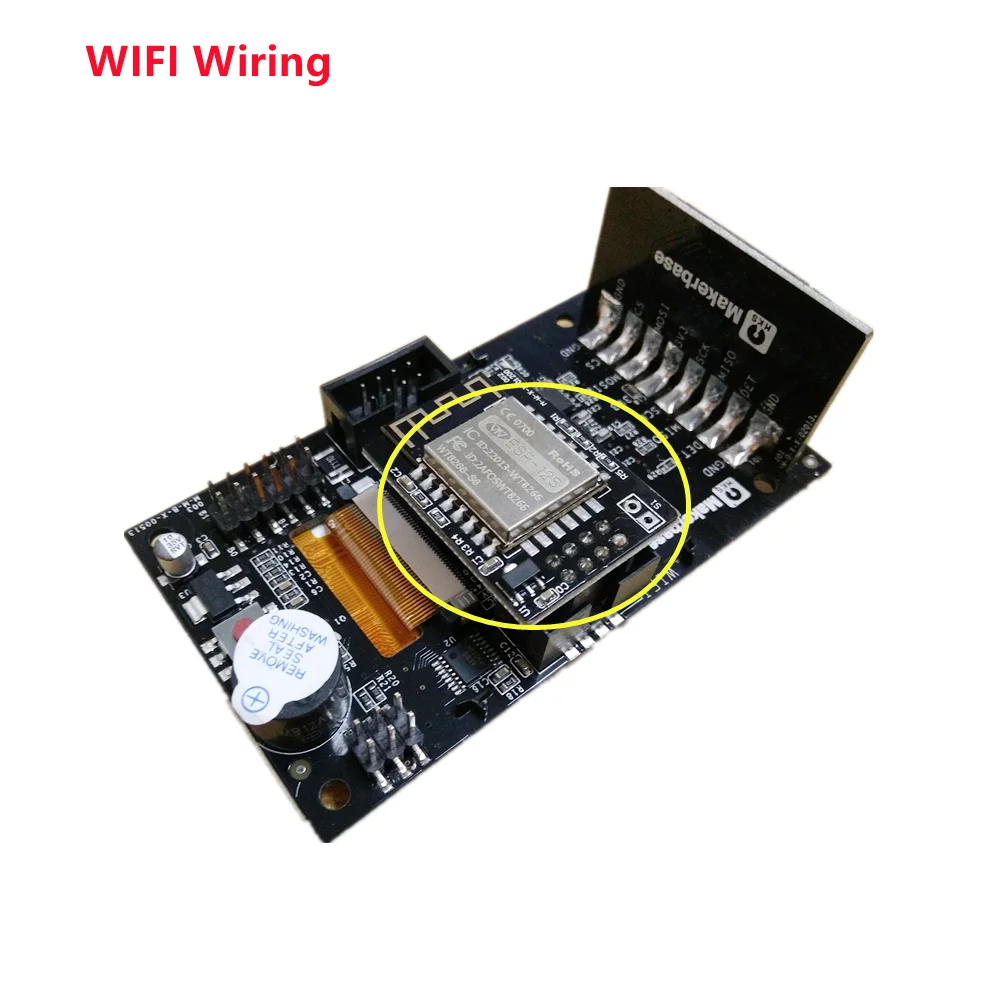

Скопируйте g-код на sd-карту, подключите его к дисплею.(Sd-карта: 1g-16g, формат Gcode-nc.) Как использовать WIFI 1. Подключите к Wi-Fi. Включите WIFI на TFT config. И обновите прошивку для отображения. 2. Установите приложение MKSLaser на телефон.
